Переносной РФА (XRF-анализатор) X-MET 7500 – это одна из самых популярных на рынке моделей производства HITACHI (бывш. Oxford Instruments), которая с высокой точностью определяет наличие и массовую долю химических элементов от магния (12) до урана (92), в образце методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией, в том числе в полевых условиях.
Портативный прибор можно применять для проверки химического состава:
- черных, цветных, редкоземельных, драгоценных металлов,
- сплавов, в том числе алюминиевых, магниевых, титановых, железных, медных,
- сталей с хромом, никелем, кремнием и другими легирующими добавками,
- специальных сплавов со сложным химическим составом,
- металлизированных покрытий,
- припоев,
- пластика,
- красок,
- древесины,
с возможностью точного определения до 33 элементов одновременно в концентрации от 0 до 100 %, включая магний, алюминий, кремний, фосфор и серу.
Для анализа подходят различные по форме, размеру и консистенции объекты: нитевидная проволока, порошок, фольга, стружка, формованные образцы, а также крупногабаритные конструкции и сварные соединения металлических изделий (трубопроводов, резервуаров и т. д.) по месту их нахождения.
Примеры использования:
- Проверка сплавов – определение марки (по ГОСТ/иностранным стандартам), контроль качества, сортировка отходов.
- Переработка металлолома – определение состава изделий при утилизации.
- Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
- Контроль толщины металлических (антикоррозийных) покрытий со специализированной программой FAC (FlowAcceleratedCorrosion) и определение хрома, меди, молибдена в низких концентрациях.
- Проверка продукции (пластиков, красок, пропиток для древесины, изоляционных материалов и др.) на соответствие потребительским нормативам и нормам безопасности (RoHS, CPSIA, ELV, WEEE, EN71-3 и Prop 65) и определение таких элементов, как Pb, As, Cd, Hg, Cl и Br.
- Анализ руд и минералов в горнодобывающей отрасли.
- Экологический скрининг почв, определение загрязняющих и опасных веществ в концентрациях от ppm.
В состав XRF-анализатора X-MET 7500 входит:
– источник рентгеновского излучения,
– система детектирования рентгеновского излучения,
– цифровой блок управления,
– блок питания.
Все компоненты X-MET 7500 установлены в прочный пластиковый корпус с защитой от пыли и влаги IP54. Габаритные размеры прибора – 90х250х270 мм, масса – 1,5 кг.
В качестве источника рентгеновского излучения применяется трубка с напряжением на катоде 45 кВ и током на родиевым аноде 50 мА.
Система фиксации рентгеновского излучения выполнена на основе высокочувствительного кремниевого дрейфового детектора SDD с низким порогом обнаружения и энергетическим разрешением 120 – 130 эВ на линии 5,9 кэВ.
Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).

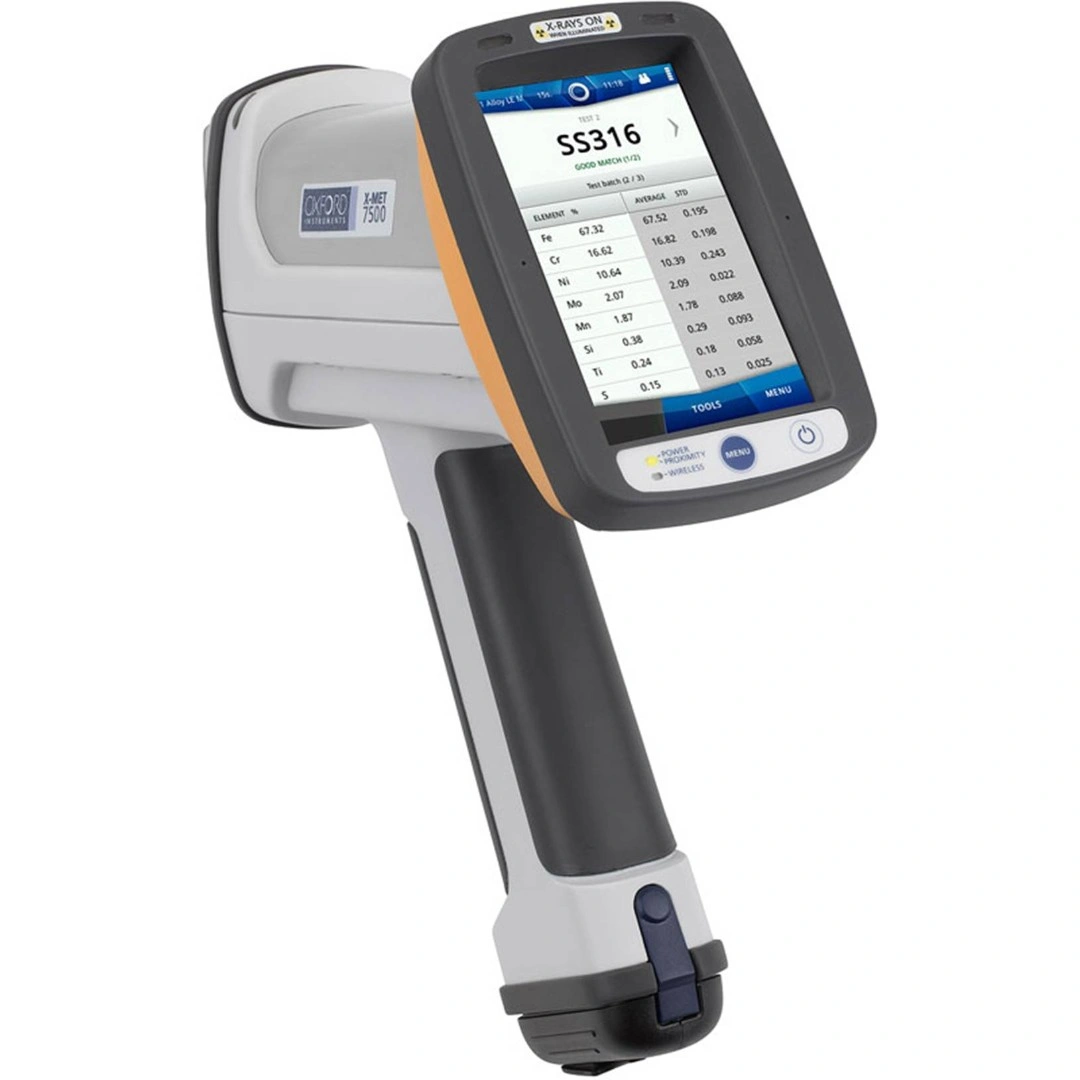

Цифровой блок управления реализован в виде встроенного процессора под управлением ОС на базе LINUX со специализированным ПО X-MET, а также оборудован сенсорным дисплеем и внутренней памятью объемом 16 Гб.
Управление анализами, ввод настроек и диагностика оборудования, а также обработка и просмотр результатов испытаний, осуществляется с удобного антибликового сенсорного дисплея либо с внешнего ПК при подключении.
ПО анализатора полностью совместимо с другими ОС на внешних устройствах.
Перед каждым измерением цифровой блок автоматически калибрует прибор.
Встроенный USB-интерфейс предназначен для соединения с внешним ПК или прямой передачи данных на внешний USB-накопитель.
Принцип действия анализатора:

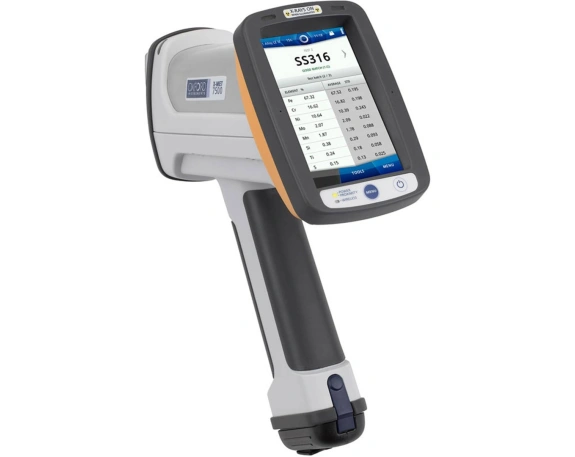

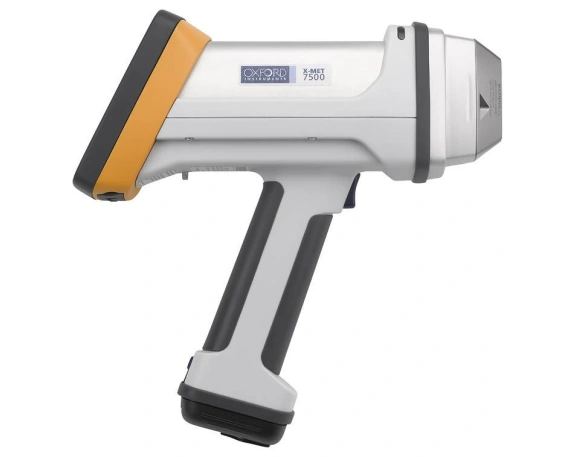

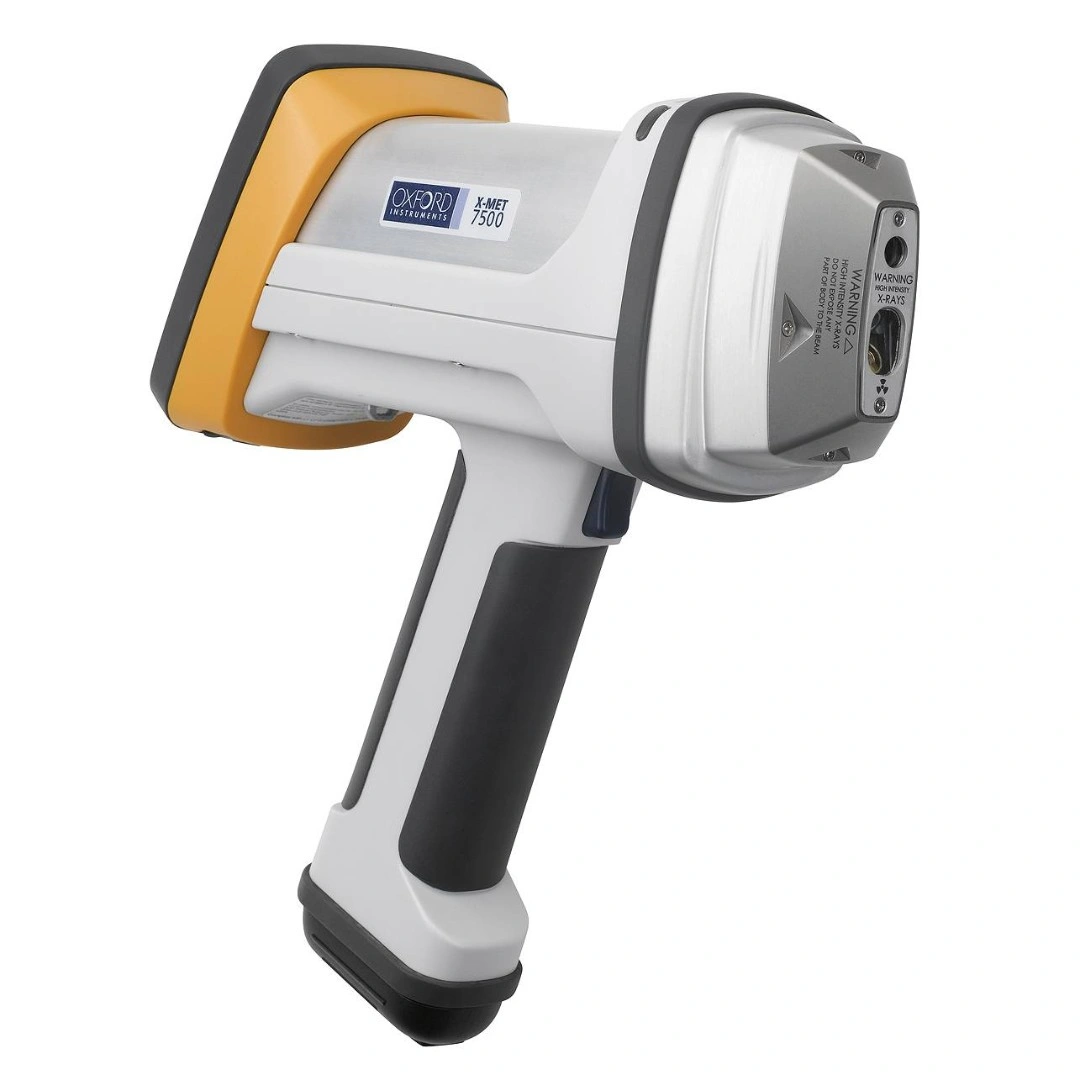

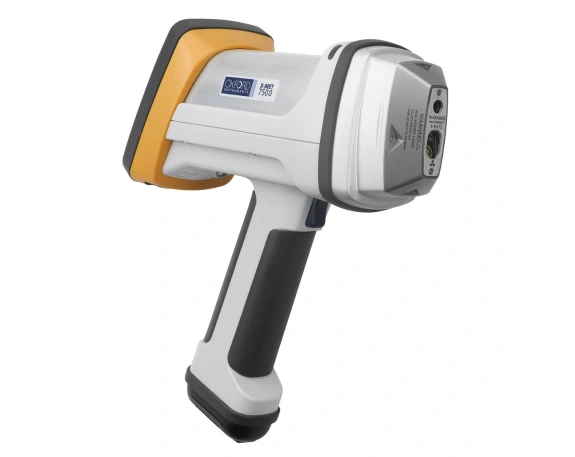

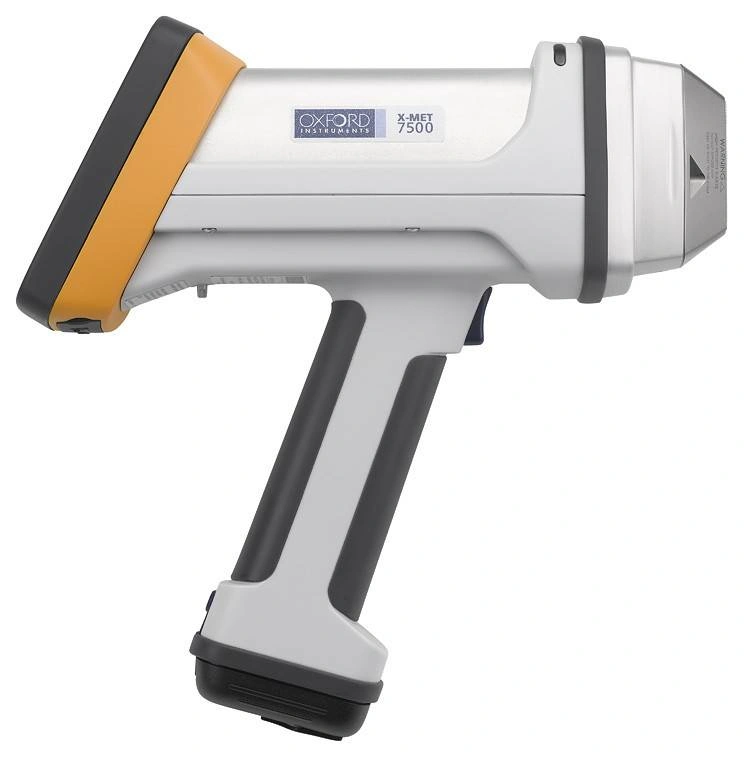

- Конструкция прибора в форме «пистолета» максимально удобна для использования одной рукой. При этом в основной части X-MET 7500 располагается рентгеновский, детектирующий и цифровой блок с дисплеем, а в ручке – блок питания с кнопкой запуска.
- Рентгеновская трубка и детектор расположены в отдельной экранированной камере, со специальным рентгенопроницаемым окном, которое для проведения анализа необходимо приложить к образцу, а затем запустить режим генерации излучения.
- Излучение трубки проходит сквозь окно выхода и при взаимодействии атомами материала образца запускает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
- Вторичное излучение сквозь окно выхода проникает в блок детектирования анализатора.
- Детектор фиксирует энергетический спектр вторичного рентгеновского излучения, преобразует его в электронный сигнал и передает в цифровой блок. Конструкция анализатора позволяет обойтись без продувания инертным газом (гелием) или создания вакуума в рентгеновской камере для обеспечения чистоты исследуемого спектра.
- Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю. Все результаты сразу отображаются на дисплее и доступны к обработке.
Электропитание РФА X-MET 7500 осуществляется от одной Li-ION аккумуляторной батареи напряжением 14,4 В, способной обеспечить бесперебойную работу прибора в течение 10-12 часов (16 часов в режиме ожидания). В базовом комплекте поставляется сменная АКБ для обеспечения бесперебойной эксплуатации прибора.
Кроме того, при измерениях в цеховых и лабораторных условиях доступно подключение РФА к однофазной сети переменного тока 220В/50Гц.
X-MET 7500 может работать в диапазоне температур окружающей среды – от -20 до +50°С, что в сочетании с высокой степенью защиты от пыли и влаги, а также автономным электропитанием, позволяет использовать его в полевых условиях.
Преимущества использования портативного рентгенофлуоресцентного анализатора X-MET 7500
– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно. Время определения марки сплава в среднем – 2 секунды, анализ примесей в концентрации менее 0,1 % – 5 секунд.
– Высокая производительность и точность анализов обусловлена:
- Быстрым запуском прибора (менее 20 секунд от включения прибора до результата),
- Быстродействующей специализированной ОС на базе LINUX,
- Удобной и легкой настройкой работы анализатора и управления испытанием с помощью продуманного русифицированного интерфейса на ярком дисплее с крупными четкими символами,
- Надежными и точными качественными и количественными алгоритмами измерения химических элементов в составе образца,
- Функцией усреднения результатов до 50 измерений, чтобы обеспечить достоверные результаты при проверке неоднородных образцов, в том числе установленными эмпирическими калибровками, которые не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.
– Возможность гибкой настройки работы анализатора и формата представления результатов позволяют оптимизировать работу X-MET 7500 в соответствии с индивидуальными задачами пользователя, в том числе:
- изменение заводских настроек прибора;
- создание пользовательских форм отчетов, в том числе с корпоративной символикой и данными о каждой проверке (оператор, время, место, номер партии и т. д.),
- возможность защитить протоколы испытаний от редактирования после проведения измерений,
- создание неограниченного количества пользовательских эмпирических программ по определенным образцам,
- пользовательская калибровка РФА при необходимости нестандартных проверок.
– X-MET 7500 безопасен в эксплуатации:
- камера с рентгеновской трубкой надежно изолирована от утечек излучения,
- установлен ИК-датчик образца,
- установлен световой индикатор излучающего режима рентгеновской трубки,
- доступ к оборудованию защищен паролем.
– Переносной анализатор X-MET 7500 отлично приспособлен для работы в полевых условиях:
- высокая степень пыле- и влагозащиты – IP54 (NEMA3),
- широкий рабочий температурный диапазон окружающей среды,
- малый вес и компактные размеры,

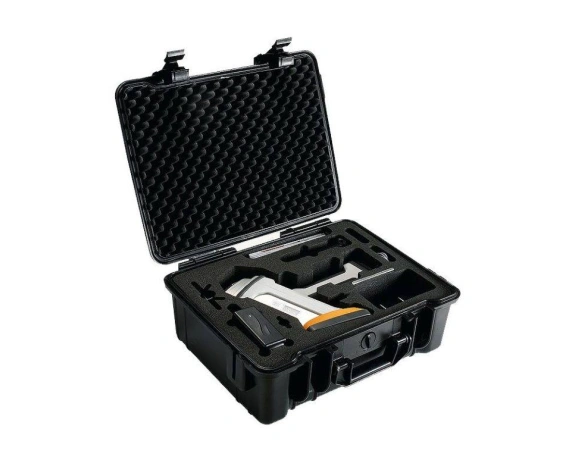

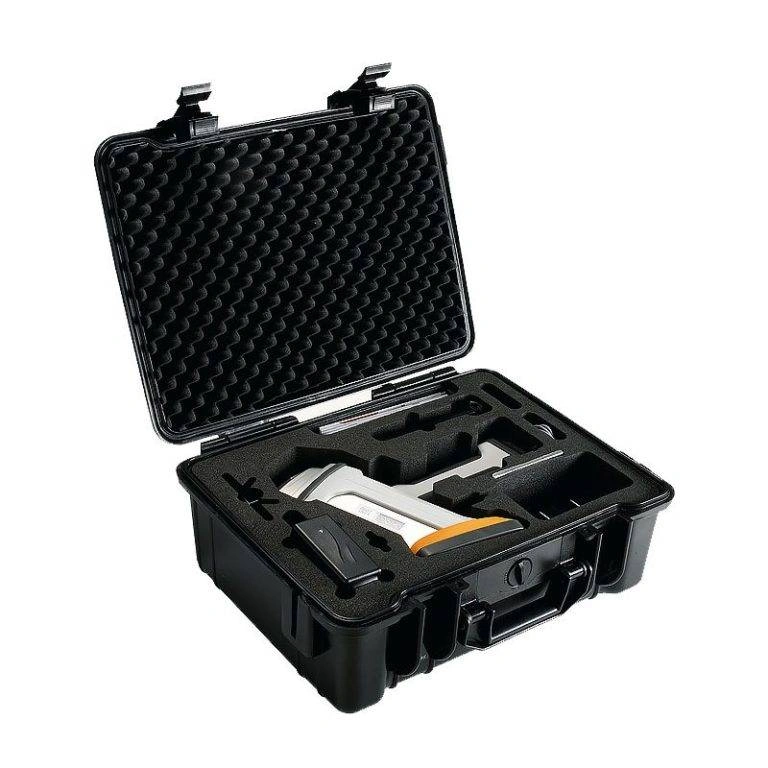

- легкий и прочный кейс для переноски (общий вес кейса с анализатором и аксессуарами не превышает 6,5 кг),
- удобное использование одной рукой,
- широкий антибликовый дисплей с крупными четкими иконками позволяет использовать прибор при любой яркости внешнего освещения, разных углах обзора и даже в перчатках без стилуса,
- дополнительная резиновая защита от ударов и соскальзывания,
- прямая передача данных на внешние накопители,
- автономное электропитание с запасным аккумулятором в базовом комплекте.
Все эти особенности позволяют комфортно и продуктивно проводить неразрушающий контроль химического состава образцов, где бы они ни находились.
– Рентгенфлуоресцентная спектроскопия относится к неразрушающим методам анализа: не ухудшает образец, не требует его разделения на части, а значит, подходит для работы с готовыми изделиями на серийном производстве, а также с дорогостоящими материалами.
– Эргономичный дизайн и надежная конструкция РФА обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание. Гарантийный срок от производителя – 2 года с опцией продления до 5 лет.
– С прибором может работать персонал с минимальными навыками, благодаря легкости его настройки и управления.
– Для эффективного использования в зависимости от задач и бюджета пользователя мобильный XRF-анализатор X-MET 7500 может быть опционально дополнен:
- встроенной камерой для точного позиционирования анализатора на образце и сохранения изображений с возможностью просмотра на дисплее X-MET и добавления в отчеты;
- адаптером для анализа тонких сварных стыков (менее 8 мм);
- легкой переносной стойкой, которая позволяет зафиксировать анализатор в одном положении при длительном измерении (более 30 сек) и не держать его в руке, а также и защитным колпаком для окна выхода анализатора;
- кобурой и ремнем для переноски анализатора на поясе;
- мини-принтером для оперативной печати результатов контроля на бумаге или наклейках;
- подставкой, которая превращает ручной анализатор в настольный, для поверок разнообразных форм и размеров, например, небольших, нитевидных, порошковых,
- кюветой для порошковых образцов, а также майларовой пленкой для кюветы.
Для подбора и заказа необходимой модификации портативного рентгенфлуоресцентного анализатора X-MET 7500 обращайтесь к нашим менеджерам.
X-MET 7500 – это настоящая мобильная лаборатория для получения быстрых, точных, воспроизводимых результатов анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм и размеров по месту их нахождения, в том числе в сложных полевых условиях.
Надежность, точность и эргономичный промышленный дизайн прибора обеспечивают максимальную производительность неразрушающего контроля в различных отраслях, таких как металлургия, машиностроение, добыча полезных ископаемых, переработка металлолома, а также на АЭС, ГРЭС и ТЭС.
