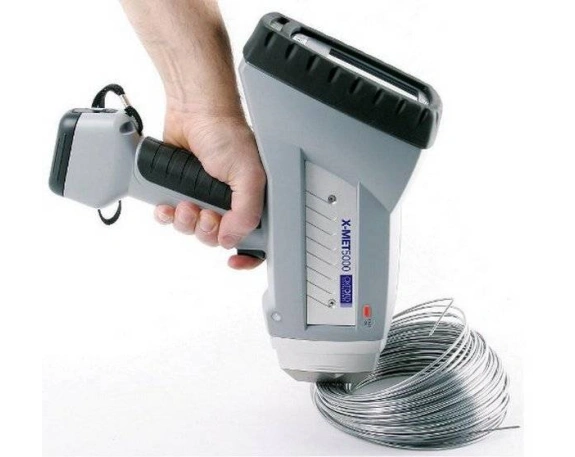

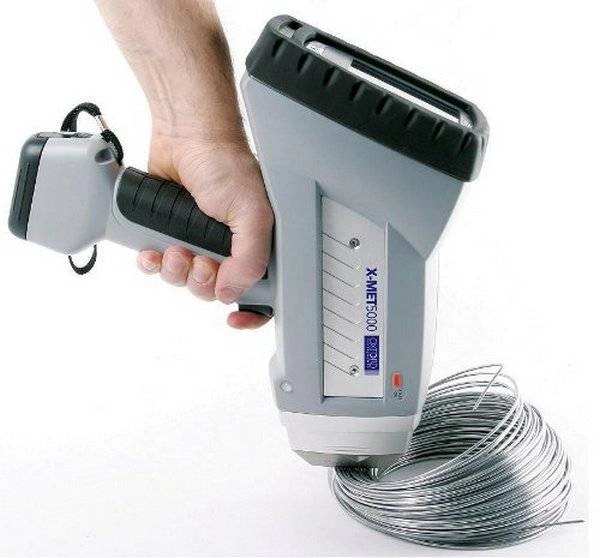

Переносной РФА (XRF-анализатор) X-MET 5000 производства HITACHI (бывш. Oxford Instruments) с высокой точностью определяет наличие и массовую долю химических элементов титана (22) до висмута (83), в образце методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией, в том числе в полевых условиях.
Портативный прибор можно применять для проверки химического состава:
· черных, цветных, редкоземельных, драгоценных металлов,
· сплавов, в том числе алюминиевых, магниевых, титановых, железных, медных,
· сталей с хромом, никелем, кремнием и другими легирующими добавками,
· специальных сплавов со сложным химическим составом, не входящих в стандартные калибровочные,
· металлизированных покрытий,
· припоев,
с возможностью точного определения химических элементов, включая свинец, золото, цинк, вольфрам, в концентрации от 0 до 100 %.
Для анализа подходят различные по форме, размеру и консистенции объекты: нитевидная проволока, порошок, фольга, стружка, формованные образцы, а также крупногабаритные конструкции и сварные соединения металлических изделий (трубопроводов, резервуаров и т. д.) по месту их нахождения.
Примеры использования:
· Проверка сплавов – определение марки (по ГОСТ/иностранным стандартам), входной контроль, сортировка, разбраковка.
· Переработка металлолома – определение состава лома при утилизации.
· Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
· Контроль толщины металлических (антикоррозийных) покрытий со специализированной программой FAC (FlowAcceleratedCorrosion) и определение хрома, меди, молибдена в низких концентрациях.
· Проверка металлов на содержание легирующих химических элементов (никелевых, титановых, черных сталей и др.) – стилоскопирование.
· Анализ почв, руд и минералов.
· Неразрушающий контроль сварных швов труб и других металлических конструкций.
В состав XRF-анализатора X-MET 5000 входит:
– источник рентгеновского излучения,
– система детектирования рентгеновского излучения,
– цифровой блок управления,
– блок питания.
Все компоненты X-MET 5000 установлены в прочный пластиковый корпус со степенью защиты IP54. Габаритные размеры прибора – 270х90х300 мм, масса – 1,8 кг.
В качестве источника рентгеновского излучения применяется трубка с напряжением на катоде 40 кВ и серебряным анодом. Потребляемая мощность трубки при излучении – 2 Вт, глубина проникновения рентгеновских волн в поверхность образца – до 0,5 мм.
Система фиксации рентгеновского излучения выполнена на основе высокочувствительного кремниевого диода Si-PiN (PentaPINTM – собственная разработка Oxford Instruments) c энергетическим разрешением 200 – 220 эВ на линии 5,9 кэВ.
Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).
Анализатор оснащен встроенным процессором, съемным сенсорным жидкокристаллическим VGA-дисплеем с подсветкой и поддержкой стилуса, который может располагаться на анализаторе либо как отдельный КПК, соединенный с процессором по интерфейсу RS-232.
Управляющая электроника обеспечивает полностью автоматическую калибровку детектора перед измерением (при включении или по заданию пользователя) и процесс измерения (получение и обработка результатов измерения).
Результаты измерений, включая снятые спектры, и результаты калибровок хранятся во встроенной памяти прибора с поддержкой SD-карты и могут передаваться на внешние носители.
Анализатор поставляется со встроенной библиотекой, включающей спецификации наиболее распространенных марок сплавов, которая может редактироваться и дополняться пользователем.
Принцип действия анализатора:

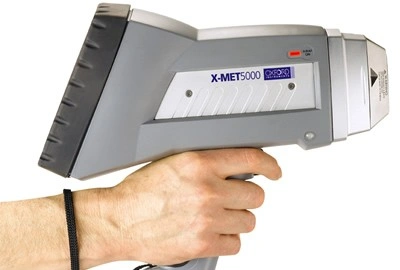

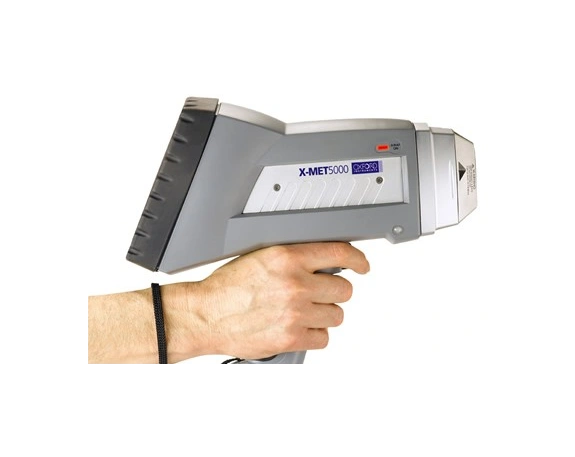

1. Конструкция прибора в форме «пистолета» максимально удобна для использования одной рукой. При этом в основной части X-MET 5000 располагается рентгеновский, детектирующий и цифровой блок с дисплеем, а в ручке – блок питания с кнопкой запуска.
2. Рентгеновская трубка и детектор расположены в отдельной экранированной камере, со специальным рентгенопроницаемым окном, которое для проведения анализа необходимо приложить к образцу, а затем запустить режим генерации излучения.
3. Излучение трубки проходит сквозь окно выхода и при взаимодействии атомами материала образца запускает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
4. Вторичное излучение сквозь окно выхода проникает в блок детектирования анализатора.
5. Детектор фиксирует энергетический спектр вторичного рентгеновского излучения, преобразует его в электронный сигнал и передает в цифровой блок.
6. Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю. Все результаты сразу отображаются на дисплее и доступны к обработке.
Электропитание РФА X-MET 5000 осуществляется от одной Li-ION аккумуляторной батареи, способной обеспечить бесперебойную работу прибора в режиме ожидания – 6 часов (с учетом запасной АКБ, поставляемой в базовом комплекте, – 12 часов). В режиме детектирования – 3 – 4 часа.
Кроме того, при измерениях в цеховых и лабораторных условиях доступно подключение РФА к однофазной сети переменного тока 220В/50Гц.
Потребляемая мощность прибора не превышает 35 В•А.
X-MET 5000 может работать в диапазоне температур окружающей среды – от -10 до +50°С (для работы при более низких температурах необходимо снять ЖК-дисплей), что в сочетании с высокой степенью защиты от пыли и влаги, а также автономным электропитанием, позволяет использовать его в полевых условиях.
Преимущества использования портативного рентгенофлуоресцентного анализатора X-MET 5000
– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно. Время анализа в зависимости от сложности состава образца составляет от 2 до 60 секунд.
– Высокая производительность и точность анализов обусловлена:
· Быстрым запуском прибора (не более 3 минут от включения прибора до результата),
· Удобной и легкой настройкой работы анализатора и управления испытанием с помощью продуманного русифицированного интерфейса на ярком дисплее с крупными четкими символами,
· Надежными и точными качественными и количественными алгоритмами измерения химических элементов в составе образца,
· Функцией усреднения результатов от 2 до 50 измерений, чтобы обеспечить достоверные результаты при проверке неоднородных образцов.
· в том числе установленными эмпирическими калибровками, которые не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.
– Возможность гибкой настройки работы анализатора и формата представления результатов позволяют оптимизировать работу X-MET 5000 в соответствии с индивидуальными задачами пользователя, в том числе:
· изменение заводских настроек прибора;
· создание пользовательских форм отчетов, в том числе с корпоративной символикой и данными о каждой проверке (оператор, время, место, номер партии и т. д.),
· возможность защитить протоколы испытаний от редактирования после проведения измерений,
· создание неограниченного количества пользовательских эмпирических программ по определенным образцам,
· пользовательская калибровка РФА при необходимости нестандартных проверок.
– X-MET 5000 безопасен в эксплуатации:
· камера с рентгеновской трубкой надежно изолирована от утечек излучения,
· установлен световой индикатор излучающего режима рентгеновской трубки.
– Переносной анализатор X-MET 5000 отлично приспособлен для работы в полевых условиях:
· высокая степень пыле- и влагозащиты,
· широкий рабочий температурный диапазон окружающей среды,
· малый вес и компактные размеры,
· легкий и прочный кейс для переноски,
· удобное использование одной рукой,
· широкий съемный антибликовый дисплей с крупными четкими иконками позволяет использовать прибор при любой яркости внешнего освещения, разных углах обзора и даже в перчатках без стилуса,
· автономное электропитание с запасным аккумулятором в базовом комплекте.
Все эти особенности позволяют комфортно и продуктивно проводить неразрушающий контроль химического состава образцов, где бы они ни находились.
– Рентгенфлуоресцентная спектроскопия относится к неразрушающим методам анализа: не ухудшает образец, не требует его разделения на части, а значит, подходит для работы с готовыми изделиями на серийном производстве, а также с дорогостоящими материалами.
– Эргономичный дизайн и надежная конструкция РФА обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание.
– С прибором может работать персонал с минимальными навыками, благодаря легкости его настройки и управления.
Для подбора и заказа необходимой модификации портативного рентгенфлуоресцентного анализатора X-MET 5000 обращайтесь к нашим менеджерам.
X-MET 5000 позволяет получать быстрые, точные, воспроизводимые результаты анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм и размеров по месту их нахождения, в том числе в сложных полевых условиях.
Надежность, точность и эргономичный промышленный дизайн прибора обеспечивают максимальную производительность неразрушающего контроля в различных отраслях, таких как металлургия, машиностроение, добыча полезных ископаемых, нефтехимия, переработка металлолома, а также на АЭС, ГРЭС и ТЭС, НИИ и КБ.
