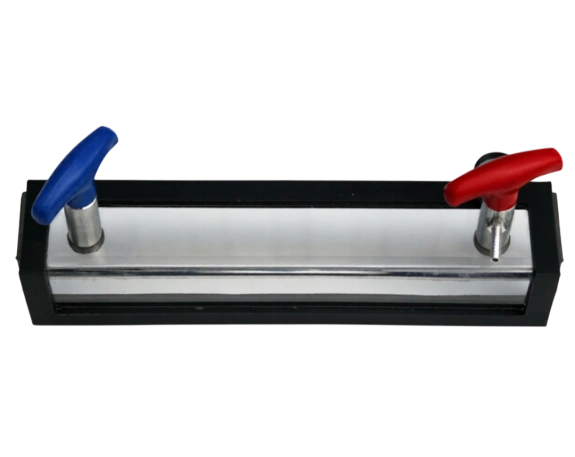

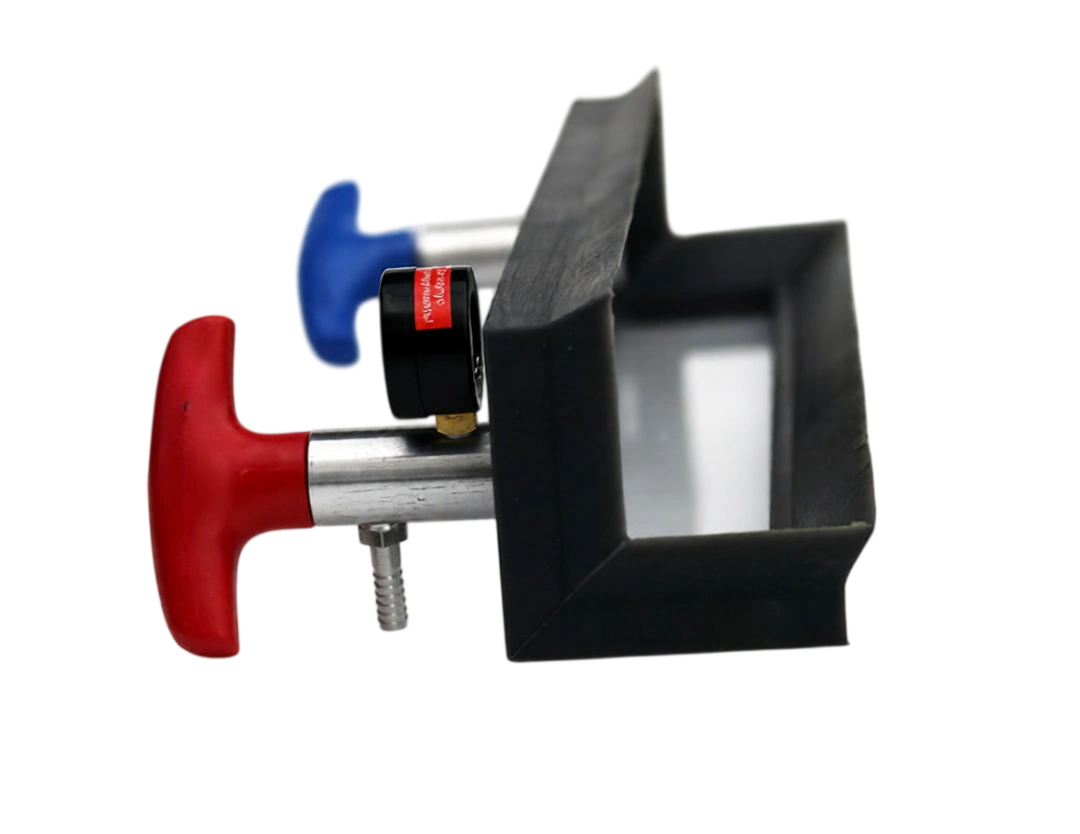

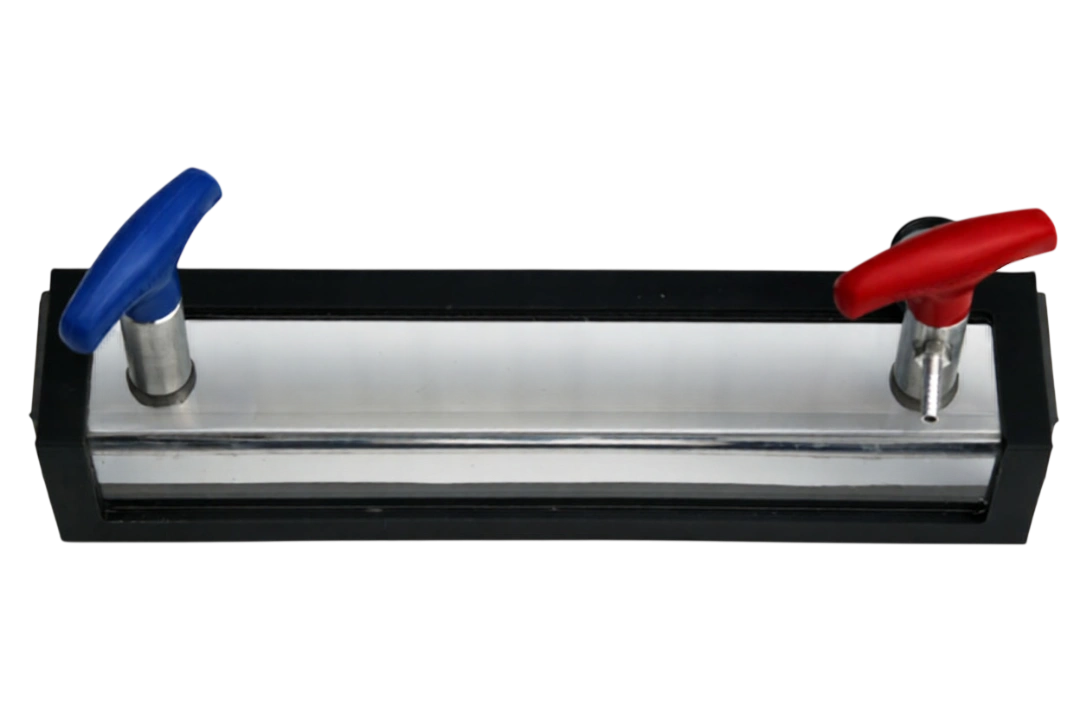

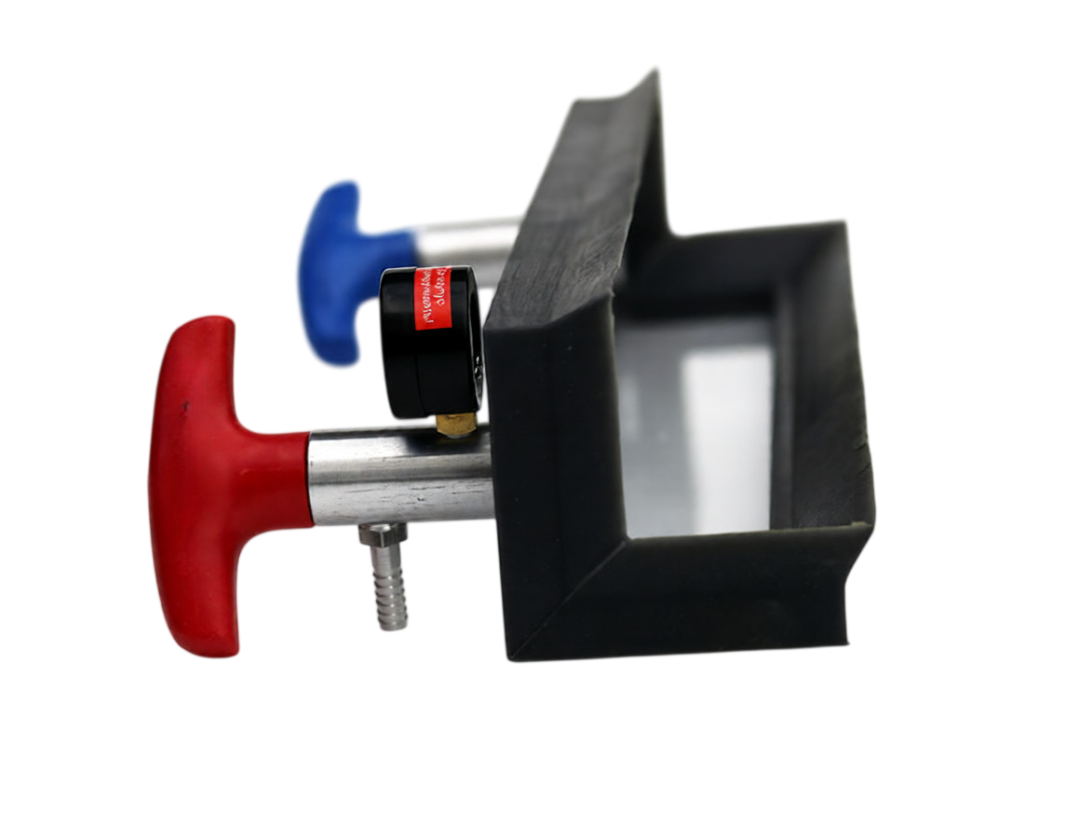

Угловая вакуумная рамка (внешний угол) представляет собой конструкцию имеющую металлический корпус и просмотровое окно (65 x 65 x 400 мм), которая гарантирует герметичное соединение с поверхностью контролируемого изделия. Угловая вакуумная рамка (внешний угол) применяется для исследования угловых стыков (внешних).
Контролируемая поверхность очищается, затем обрабатывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Вакуумные рамки не требуют проведения технического обслуживания. Поскольку они не относятся к средствам измерений, не нужно проводить периодической поверки и калибровки таких устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты угловой вакуумной рамки (внешний угол) составляют 100х100х465 мм, с толщиной резины 35 мм, ее вес при этом 1,25 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования угловой вакуумной рамки (внешний угол) с вакуумметром и ручками-клапанами

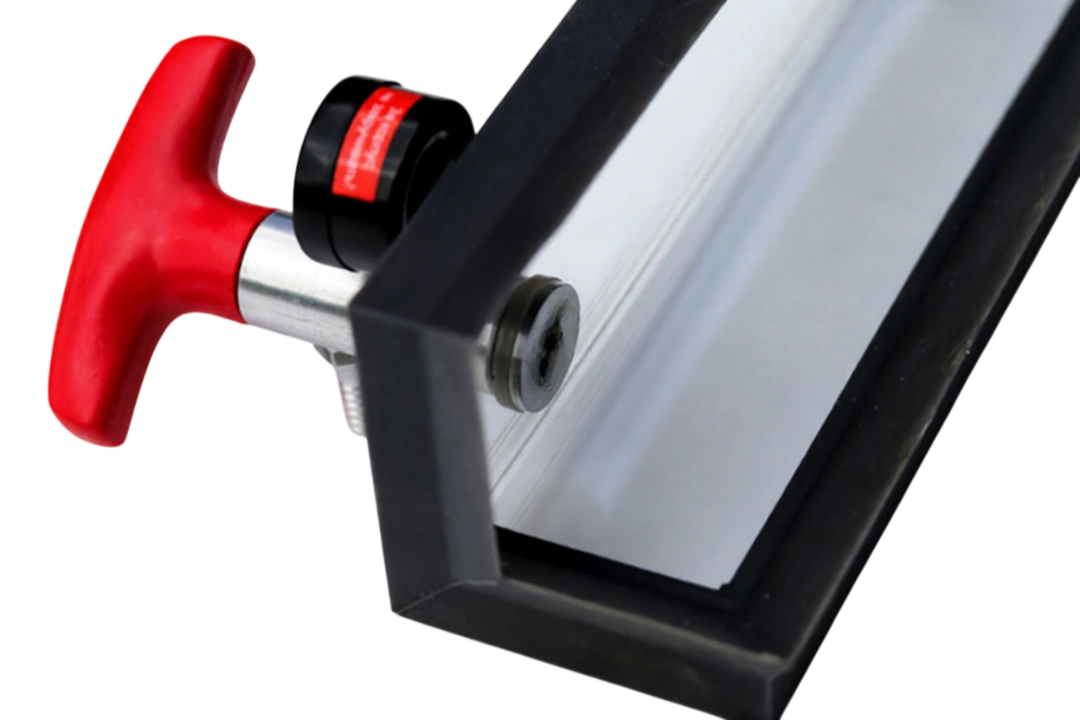

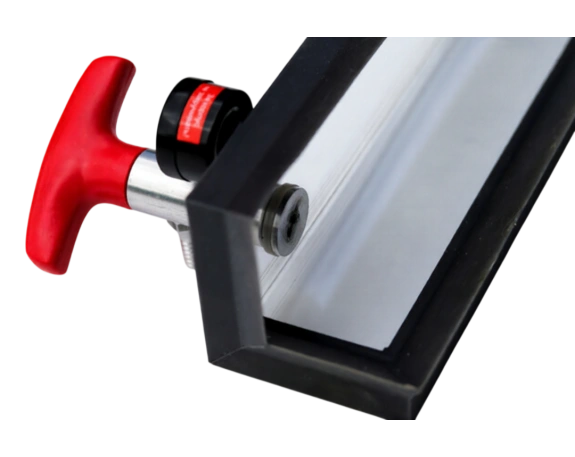

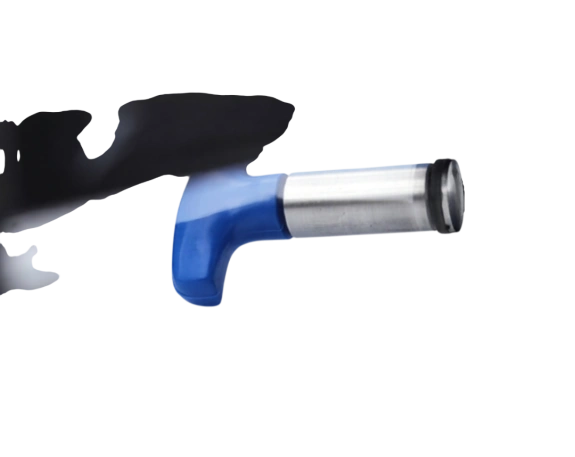

Среди ключевых функциональных преимуществ угловой вакуумной рамки (внешний угол) с вакуумметром и ручками-клапанами следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов. Эффективная система впуска и откачки воздуха посредством нажатия на ручку позволяет работать с устройством быстро и легко.
Специализированный резиновый профиль рамки делает контакт с исследуемой областью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время (до 20 мин).
При работе можно использовать любой вакуумный насос.
