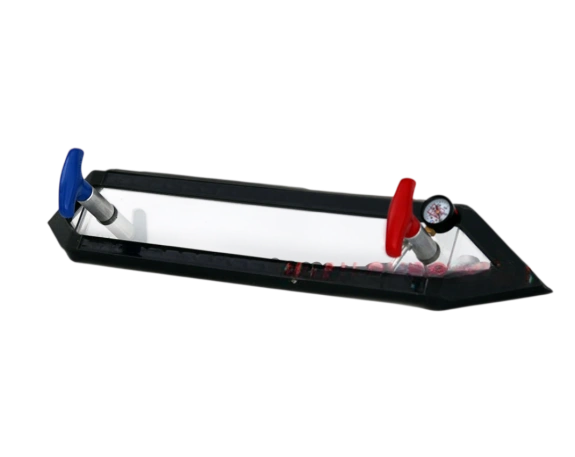

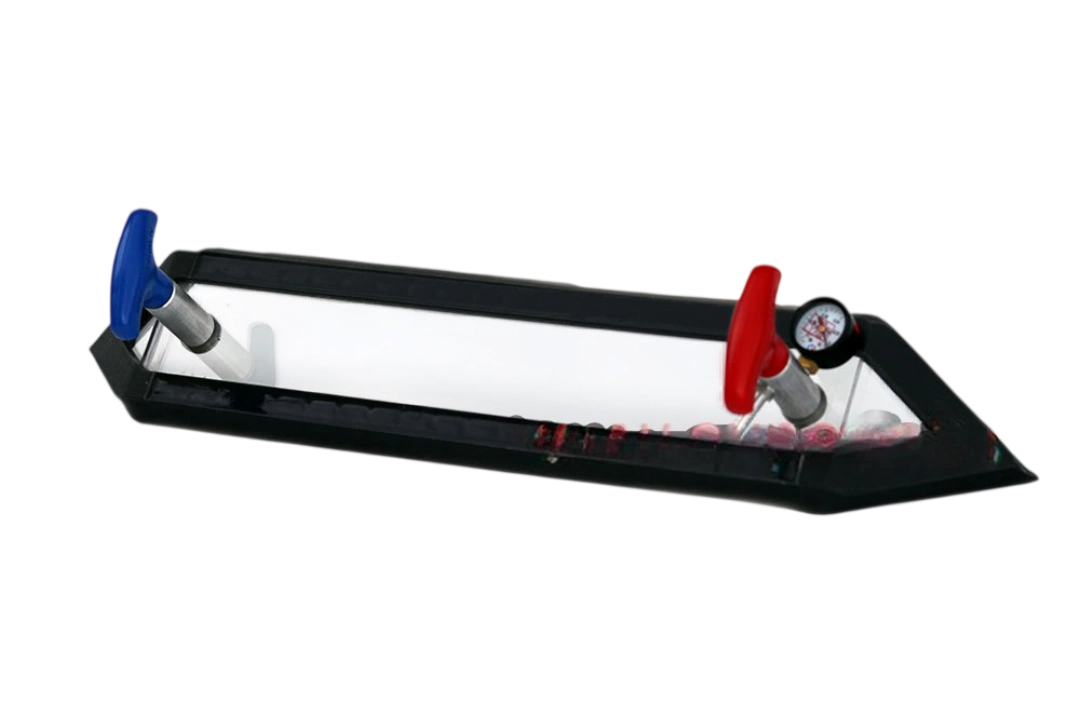

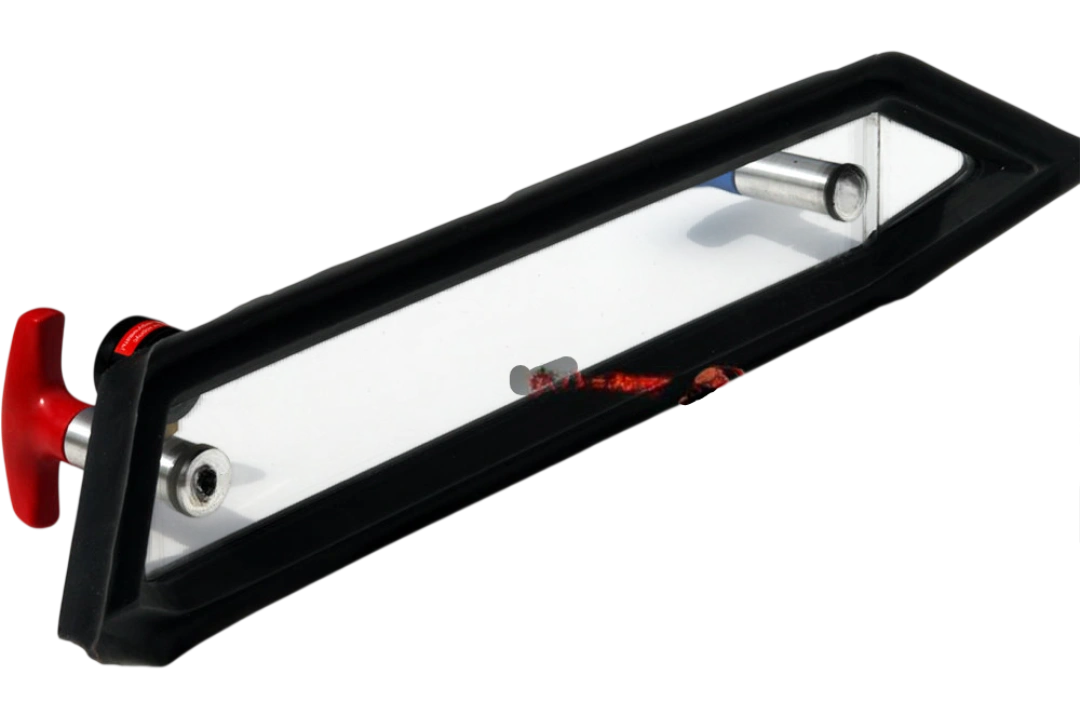

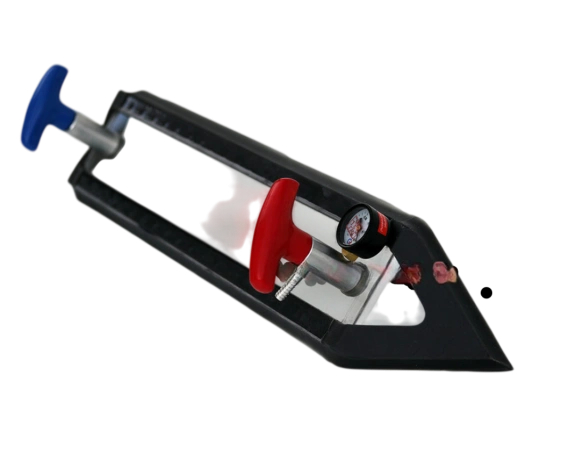

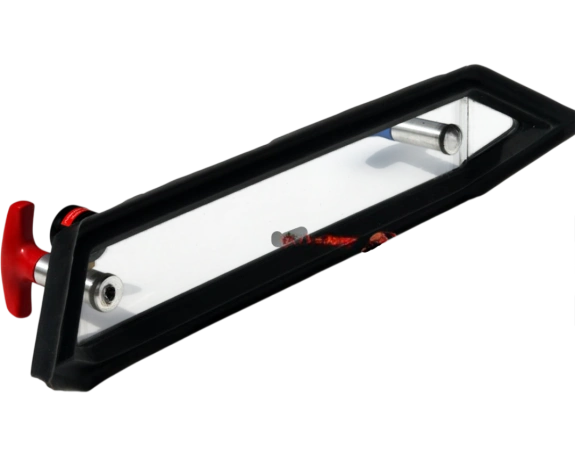

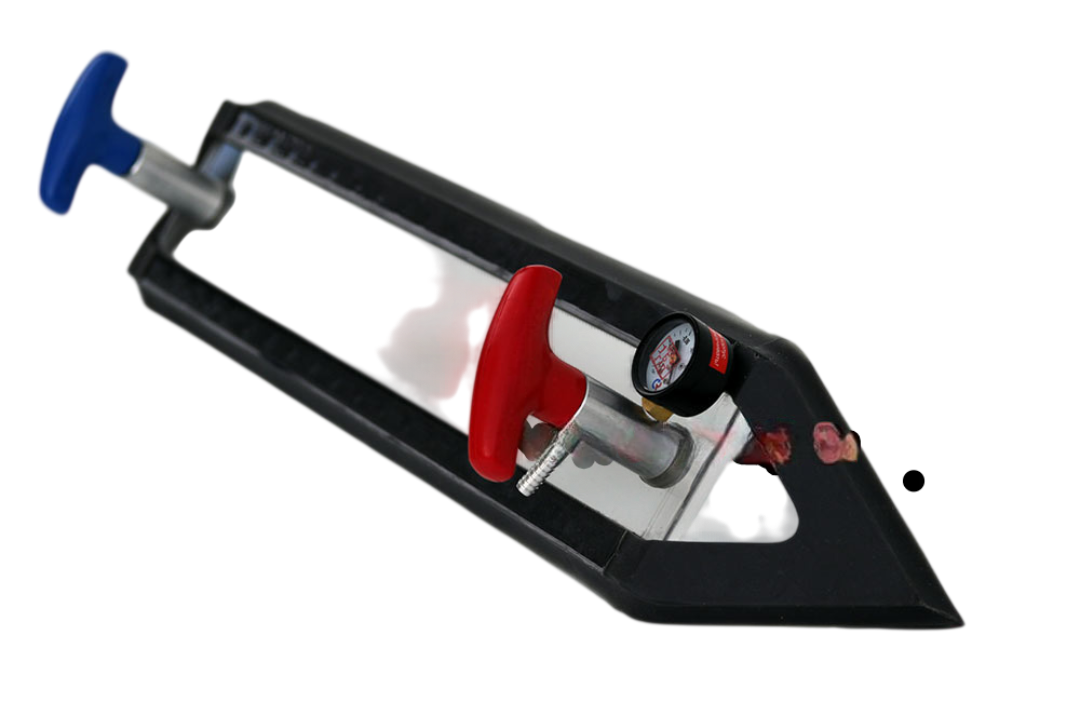

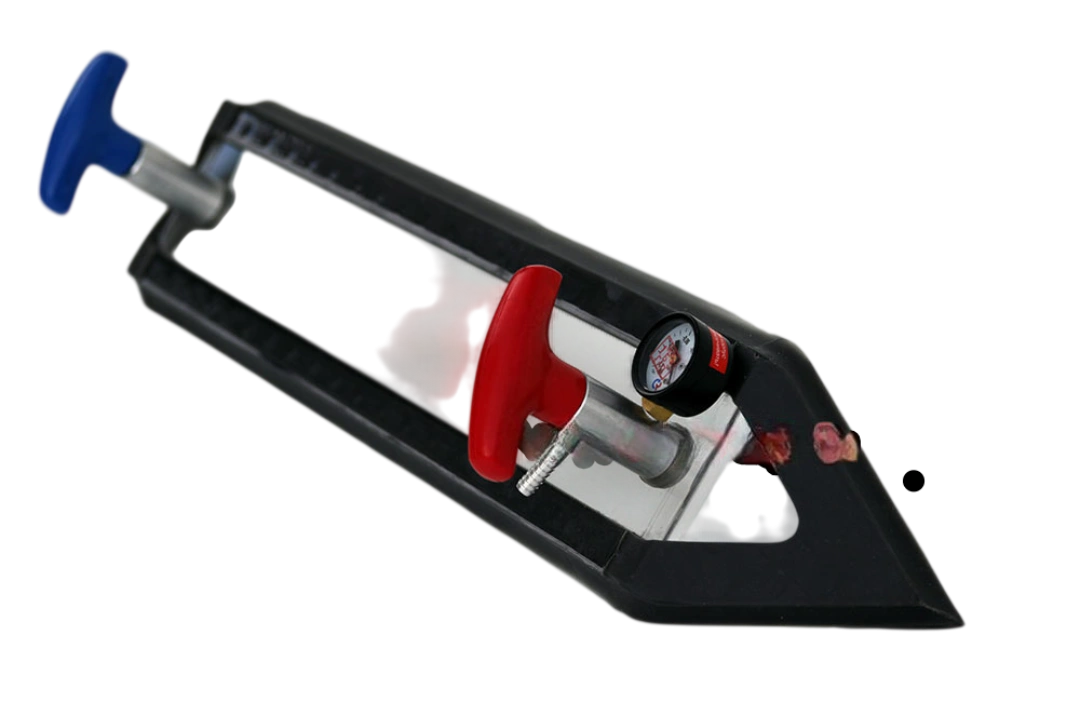

Вакуумная рамка угловая (внутренний угол) представляет собой конструкцию имеющую металлический корпус и просмотровое окно (75 x 630 мм), которая гарантирует герметичный контакт с исследуемой поверхностью исследуемого изделия. Вакуумная рамка угловая используется для анализа угловых стыков (внутренний угол).
Исследуемая поверхность очищается, затем покрывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодической поверки и калибровки таких устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты вакуумной рамки угловой (внутренний угол) составляют 145 х 740 мм, с толщиной резины 25 мм, ее вес при этом 1,39 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования вакуумной рамки угловой (внутренний угол) с вакуумметром и ручками-клапанами
Среди ключевых функциональных особенностей вакуумной рамки угловой (внутренний угол) с вакуумметром и ручками-клапанами следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов. Эффективная система впуска и откачки воздуха при нажатии на ручку позволяет работать с устройством быстро и легко.
Специализированный резиновый профиль рамки делает контакт с исследуемой областью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время (до 20 мин).
При работе можно использовать любой вакуумный насос.
