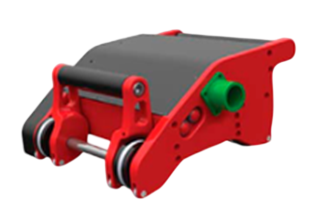

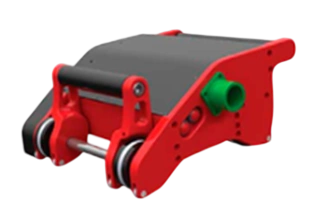

GW-4 представляет собой современную автоматизированную систему, разработанную для точного рентгеновского контроля трубопроводов и резервуаров. Сканер на магнитных колесах надёжно фиксируется на трубах диаметром от 159 мм и обеспечивает стабильное движение вдоль сварного шва. Передовая технология CMOS X-ray позволяет одновременно использовать один или два детектора, ускоряя процесс обследования и повышая точность выявления дефектов.
Изображение формируется с помощью источника излучения, установленного внутри трубы, а подвижная тележка с детектором передвигается по внешней поверхности, мгновенно преобразуя полученное излучение в цифровой формат. Разрешение до 80 микрон (.003”) и чувствительность 2-2Т или выше позволяют фиксировать даже малейшие дефекты, что особенно важно при радиографическом методе контроля сварных соединений на строительных площадках.
Сканер отличается компактностью и лёгкостью: один оператор может легко установить устройство на трубопровод, а магнитный привод обеспечивает готовность к работе всего за 30 секунд. Скорость сканирования достигает 1,6 секунды на дюйм в зависимости от толщины материала и выбранного разрешения. Для труб большого диаметра возможно использование двух-трёх сканеров одновременно, что значительно сокращает время контроля.
Встроенный высокопрочный контроллер управляет тележкой, в то время как оператор на рабочей станции обрабатывает изображения в реальном времени. Файлы размером всего 4 МБ для снимка шириной 89 мм и длиной 900 мм легко сохраняются и обрабатываются с помощью программного комплекса DICONDE. Это позволяет мгновенно проводить измерения и оценку качества сварного соединения с использованием радиографического неразрушающего контроля. Рабочая станция оснащена 2 ГБ ОЗУ, 500 ГБ жёстким диском и TFT LCD дисплеем 1280x1024 с яркостью 400 NITS, что обеспечивает комфортную работу в любых условиях.
Сканер GW-4 совместим с источниками постоянного напряжения от 20 кВ до 450 кВ и потребляет всего 120 Вт. При необходимости система может работать от 12 В батареи через синусоидальный инвертор, обеспечивая полную автономность на строительной площадке.
GW-4 объединяет надёжность, компактность и высокую скорость работы, что делает цифровую проверку сварных швов максимально эффективной.
Получите консультацию прямо сейчас, чтобы подобрать оптимальную конфигурацию под ваши задачи!
Каждое обследование сопровождается мгновенной обработкой данных, что экономит время и ресурсы. Оператор получает полные цифровые отчёты по каждому шву и может сразу проводить измерения с помощью радиографического контроля сварных соединений. С GW-4 проверка трубопроводов и резервуаров становится быстрой, точной и безопасной, обеспечивая надёжный контроль качества сварных швов в любых условиях эксплуатации.
