Комплекс «Экоскан 12» представляет собой современное решение для радиографического неразрушающего контроля промышленных объектов. Он идеально подходит для проверки сварных соединений и мониторинга коррозии трубопроводов, включая участки с нефтепродуктом внутри. Благодаря использованию передовых технологий обеспечивается высокая точность измерений без остановки производства.
Гибкий детектор: удобство и точность

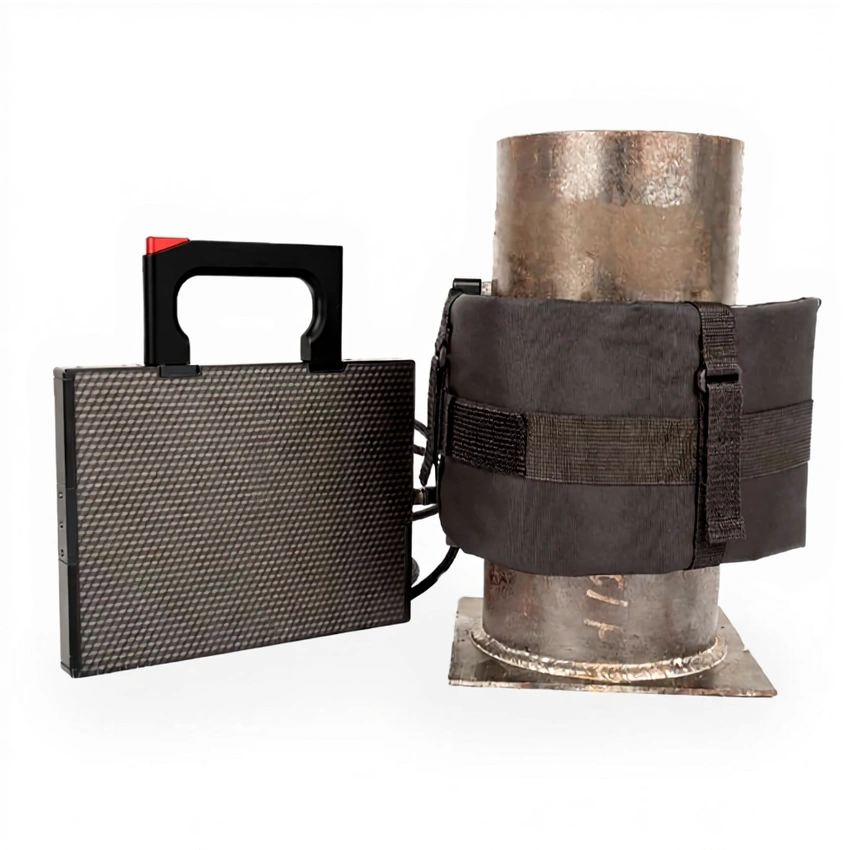

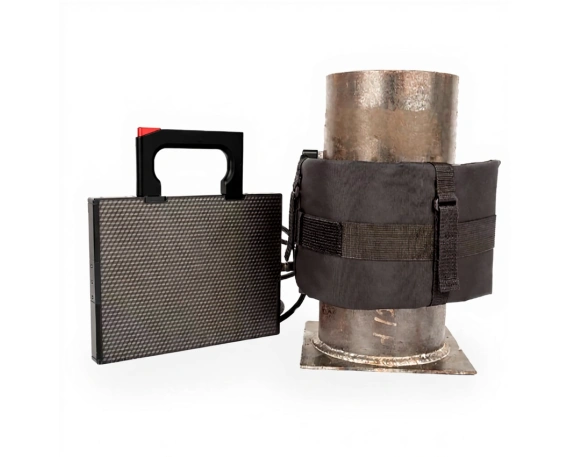

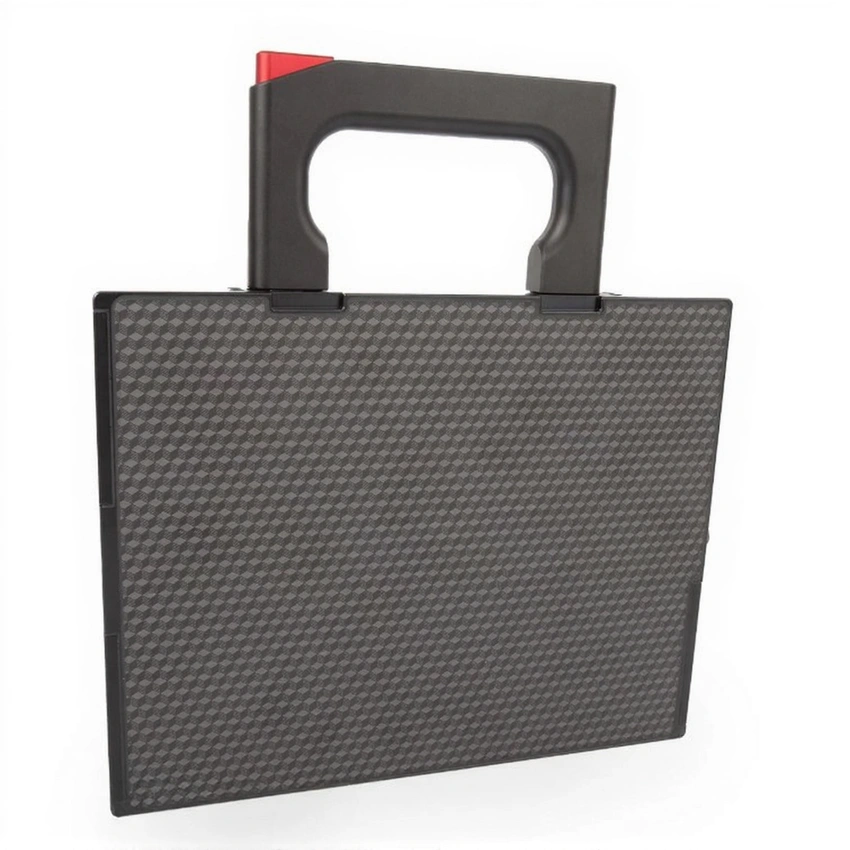

Главная особенность комплекса — гибкий детектор на основе фотодиодной матрицы a-Si TFT со сцинтиллятором Gadox. Он легко повторяет форму цилиндрических и плоских объектов, минимизируя искажения изображения на трубах диаметром от 159 мм.
Гибкость панели увеличивает площадь прилегания к поверхности, расширяя активную зону контроля и ускоряя съемку. Это особенно важно при радиографическом методе контроля сварных швов, когда каждая деталь сварного соединения должна быть точно зафиксирована на снимке.

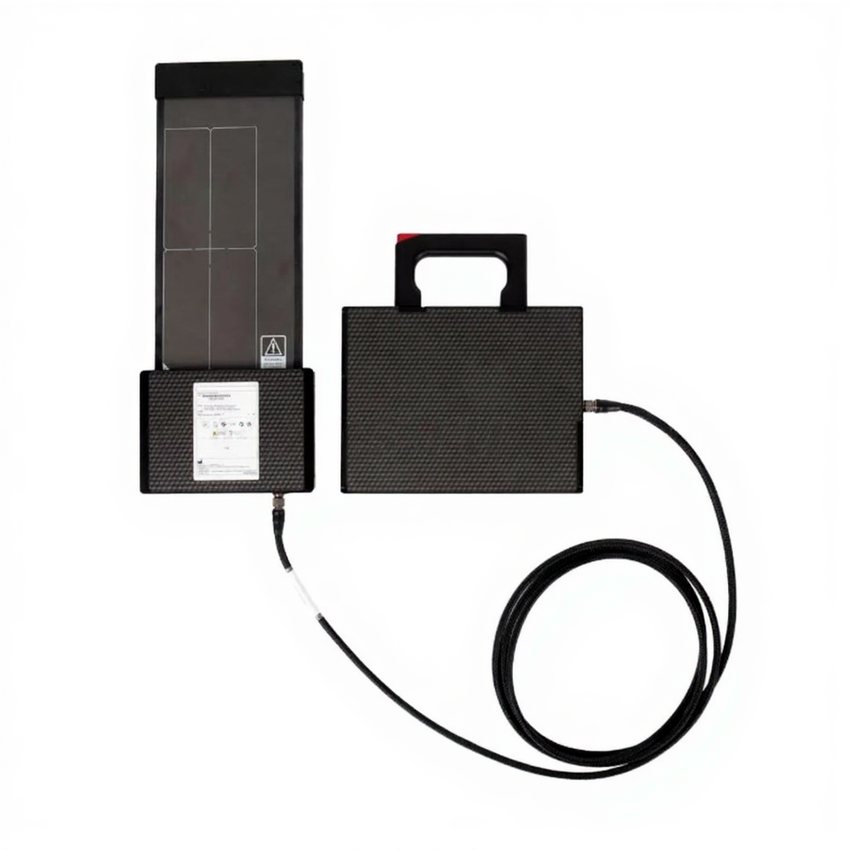

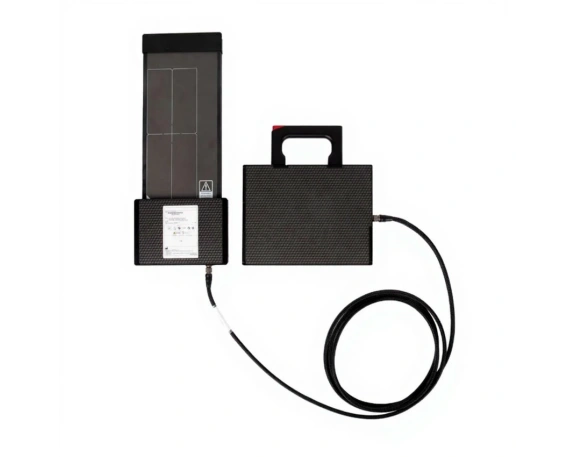

Размер гибкой части составляет 320 × 159 × 15 мм, а общие габариты корпуса — 453 × 182 × 20 мм, что делает устройство удобным даже в ограниченных пространствах. Масса детектора всего 1,4 кг, а вместе с аккумуляторным блоком — 2,5 кг, обеспечивая высокую мобильность.
Хотите узнать, как «Экоскан 12» оптимизирует проверку трубопроводов? Получите бесплатную консультацию!
Высокое качество изображения

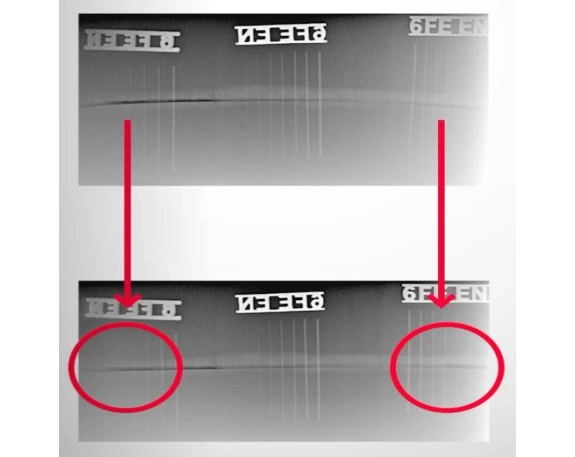

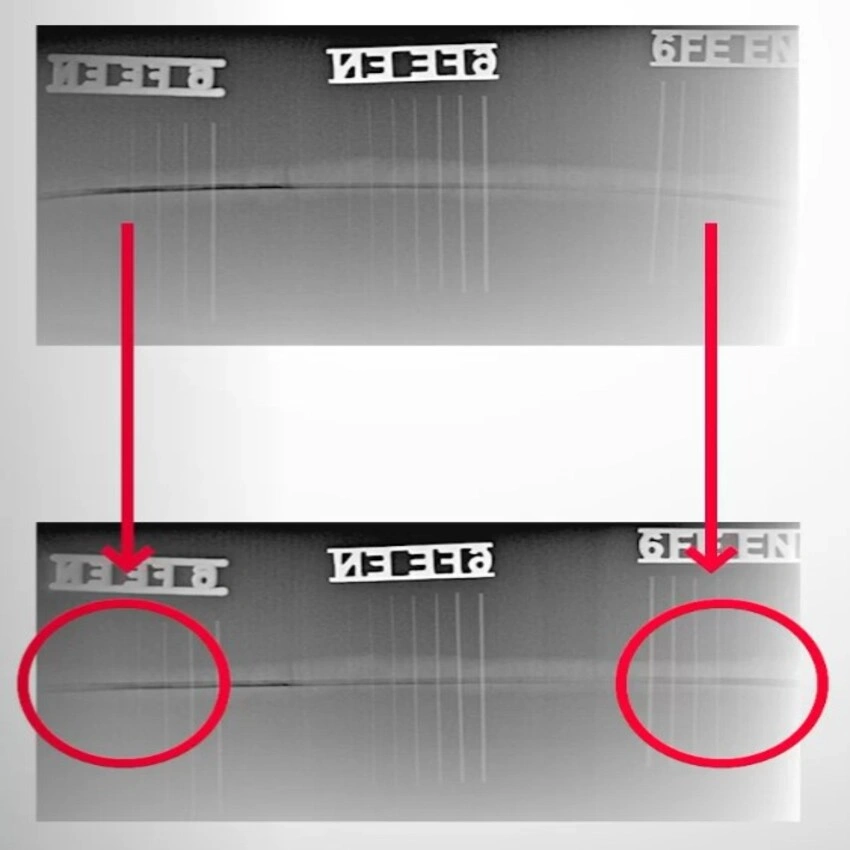

Снимки получаются четкими благодаря шагу пикселя 99 мкм и количеству пикселей 981 × 2517. 16-битная разрядность АЦП и широкий динамический диапазон позволяют фиксировать даже самые мелкие дефекты. Эффективная рабочая зона 97,119 × 249,183 мм охватывает большую площадь за один кадр, сокращая время контроля.
Комплекс совместим с аппаратами до 450 кВ и большинством импульсных установок, что делает его универсальным инструментом для радиографического контроля сварных соединений. Высокая чувствительность детектора позволяет сокращать время экспозиции и уменьшать нагрузку на источники излучения.
Надежность и автономность

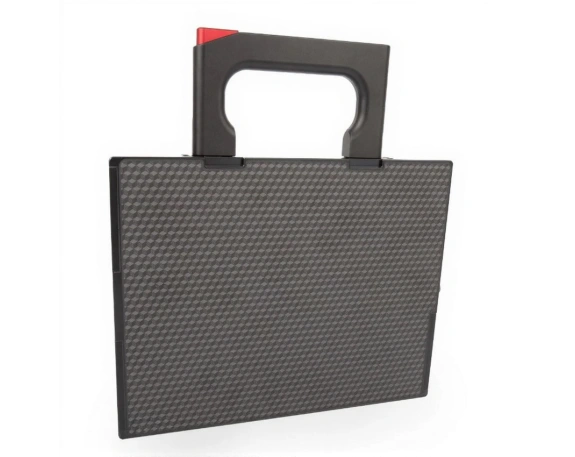

«Экоскан 12» оснащен сменным аккумуляторным блоком, одного которого хватает на 7 часов работы. В комплект входят два аккумулятора, позволяя проводить длительные съемки без перерыва.

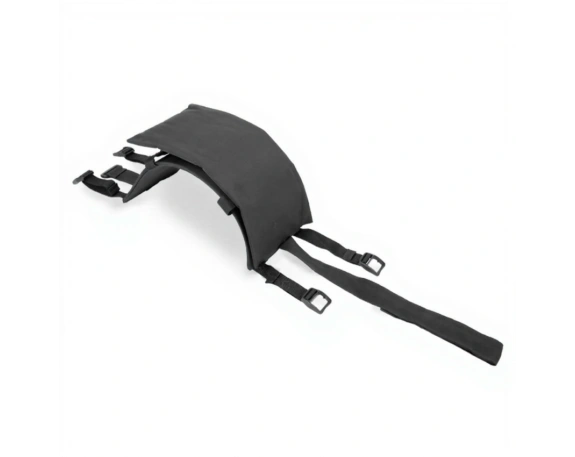

Степень защиты IP67 и диапазон рабочих температур от −20 до +50 °C делают комплекс надежным инструментом для эксплуатации в самых разных условиях. Универсальные магнитные и ременные крепления обеспечивают удобное позиционирование детектора на объекте, что особенно важно при рентгенографическом методе контроля сварных швов.
Простота работы и экономичность
Комплекс сразу предоставляет цифровое изображение после съемки, которое можно оценить и расшифровать на месте. Использование гибкого детектора исключает необходимость пленки и химических реактивов, делая процесс контроля быстрым, удобным и экономически выгодным.
Применение радиографического метода позволяет проверять трубы без остановки производства, обеспечивая высокую точность и надежность результатов даже при небольших объемах работы.
