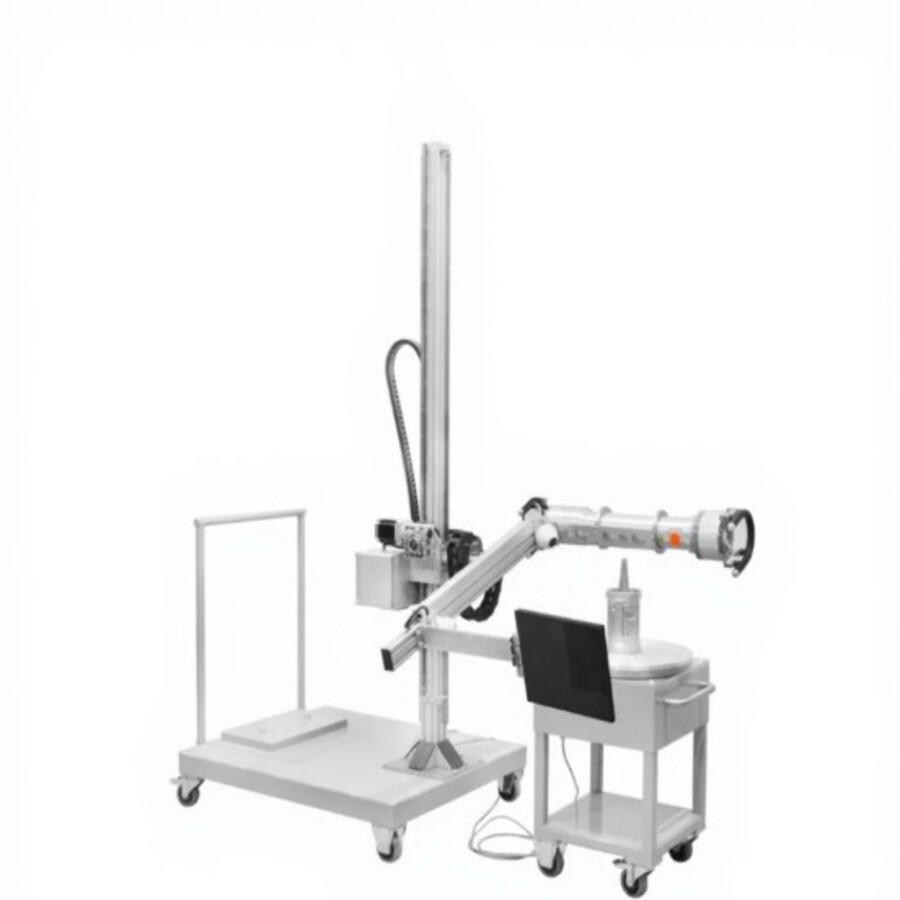

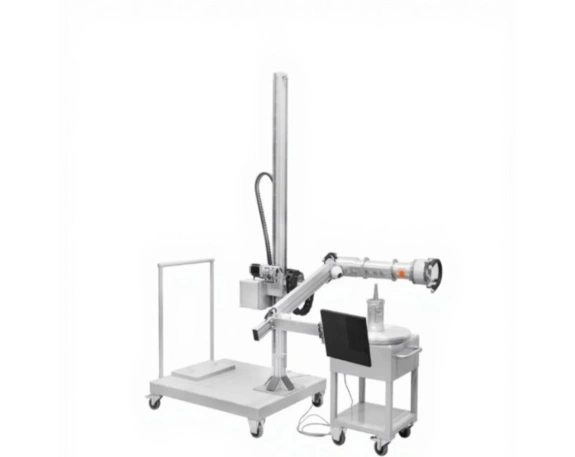

Комплекс цифровой системы «Сура ЭКО» разработан для предприятий, стремящихся повысить качество диагностики изделий и сократить производственные издержки.
Он позволяет отказаться от устаревших технологий, минимизировать использование химических реагентов и ускорить процесс анализа, сохраняя экологическую безопасность.
Благодаря использованию радиографического метода, оборудование обеспечивает высокоточное исследование внутренней структуры материалов без нарушения их целостности.
Инженерная точность и эргономика конструкции

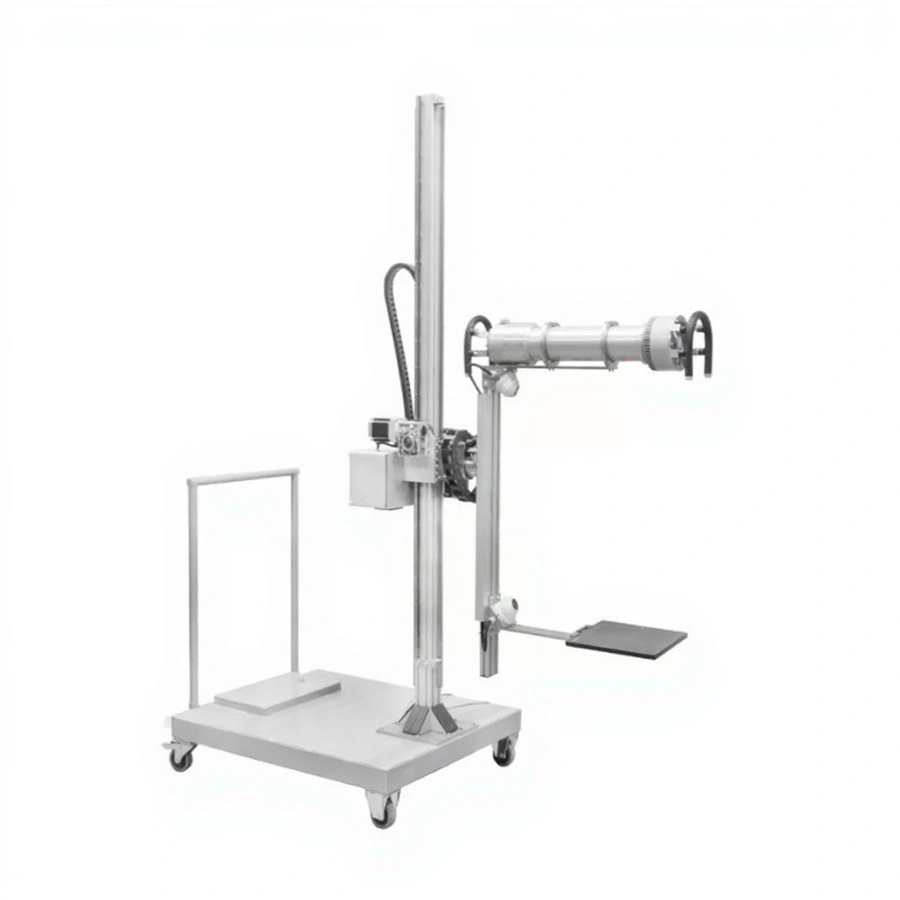

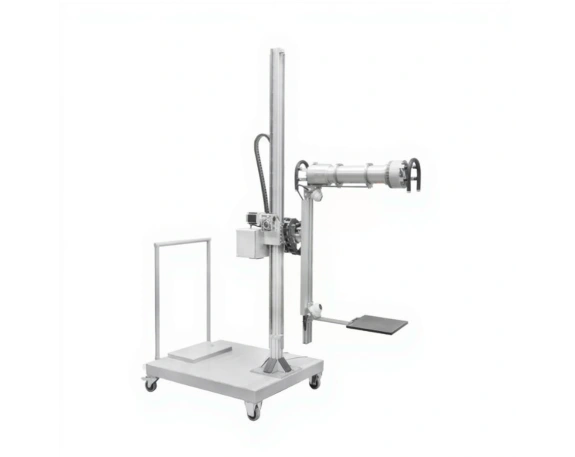

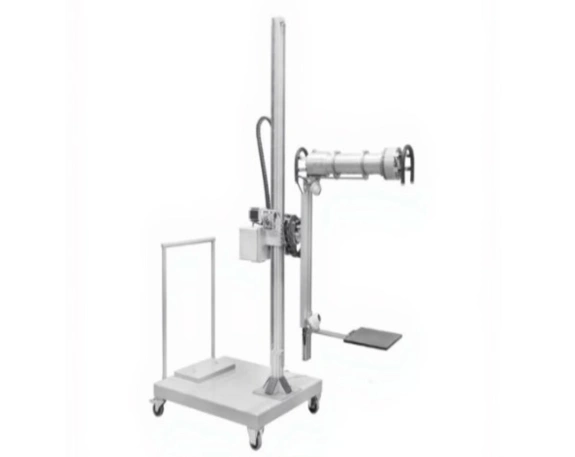

В основе комплекса лежит штатив-манипулятор АРИОН ШМ ЭКО-1, обеспечивающий высокую точность позиционирования излучателя и детектора.
Конструкция имеет две моторизованные степени свободы и вертикальный ход стрелы до 1800 мм, что позволяет настраивать систему под любые геометрические формы изделия.
Диапазон поворота по оси U от −30° до +120° даёт возможность работать в труднодоступных зонах.
Регулируемое фокусное расстояние от 800 до 1150 мм обеспечивает чёткое изображение при контроле элементов различной толщины.
Движение по осям реализовано с помощью шаговых мотор-редукторов, что гарантирует плавность и точность перемещений.
Максимальная скорость вертикального перемещения — 35 мм/с, а кабельные трассы защищены от перегибов и обрывов по всему диапазону хода.
Манипулятор выдерживает нагрузку до 400 кг, что делает систему универсальной при радиографическом неразрушающем контроле крупногабаритных конструкций.
РПД-200С — надёжный источник для точной диагностики
В состав комплекса входит аппарат РПД-200С, отличающийся стабильной работой и гибкостью настроек.
Диапазон анодного напряжения составляет от 70 до 200 кВ, регулируемый с шагом 1 кВ.
Анодный ток можно изменять в пределах от 1 до 5 мА с минимальным шагом 0,01 мА, а экспозиция регулируется от 1 до 998 секунд.
Такой диапазон параметров обеспечивает оптимальные условия при рентгеновском контроле различных типов материалов.
Трубка типа 1,2БПК21-200 формирует направленный конический поток с углом 40° × 60°, что позволяет получать равномерное распределение энергии по поверхности объекта.
Размер фокусного пятна 2,0 × 3,0 мм обеспечивает высокую чёткость изображений при работе с мелкими деталями.
Мощность аппарата достигает 900 Вт, при этом температура анодного радиатора не превышает +75 °C.
При испытаниях по стали прибор демонстрирует просвечивание толщины до 42 мм, что делает его идеальным для радиографического контроля сварных соединений в промышленности.
Работа от сети 220 В, 50 Гц упрощает интеграцию оборудования в производственный процесс.
Энергопотребление не превышает 1300 Вт, что снижает нагрузку на электросеть.
Моноблок имеет габариты 950 × 220 × 210 мм и вес 22,5 кг, а блок питания и управления — 9,2 кг.
Длина кабелей 10 м и 50 м обеспечивает удобство монтажа и безопасное дистанционное управление.
Свяжитесь с нами, чтобы узнать, как РПД-200С может повысить точность вашего производства
Поворотный стол АРИОН СП ЭКО-1: гибкость и точность

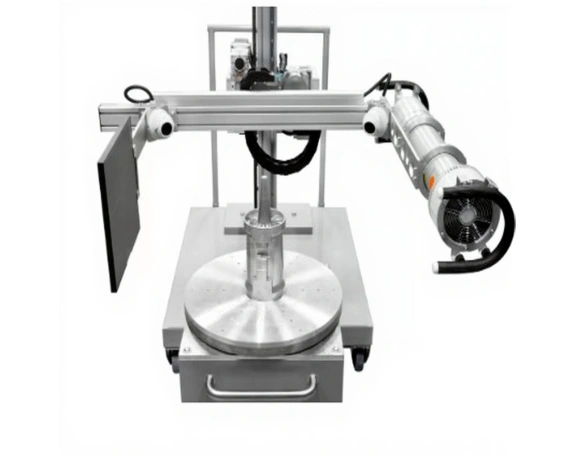

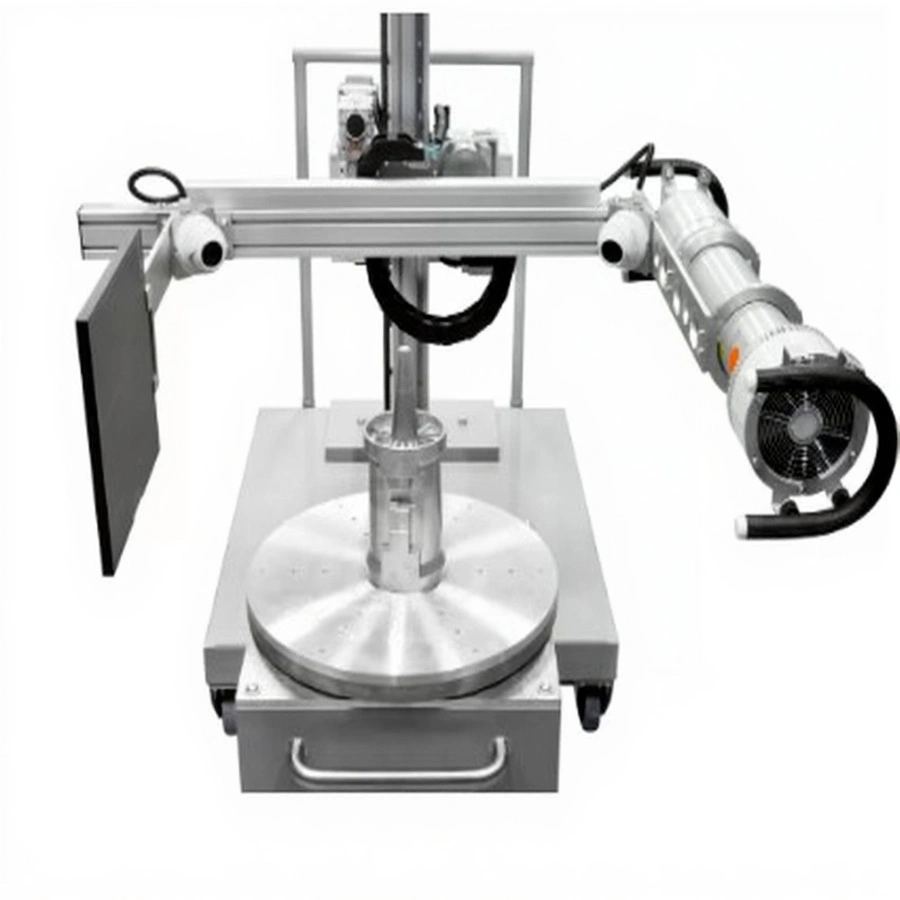

Для работы с изделиями средней массы предусмотрен поворотный стол АРИОН СП ЭКО-1, рассчитанный на нагрузку до 150 кг.
Платформа диаметром 500 мм имеет неограниченный диапазон вращения, что позволяет осматривать объект с любой стороны.
Система оснащена волновым редуктором и шаговым двигателем, обеспечивающими минимальный люфт — всего 9 угловых секунд.
Это особенно важно при применении рентгенографического метода контроля сварных швов, где требуется идеальная фиксация и точное позиционирование.
Компактные габариты установки — 2030 × 1370 × 2620 мм, клиренс 140 мм.
Масса манипулятора составляет 260 кг, а стола — 100 кг, что обеспечивает устойчивость даже при интенсивной эксплуатации.
Интеллектуальная система управления
Управление оборудованием может осуществляться как вручную, так и автоматически.

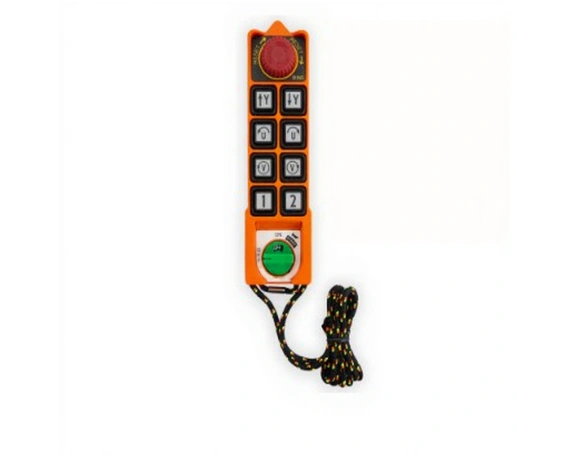

Ручной режим реализован через беспроводной пульт, имеющий две скорости перемещения и кнопку «Аварийный СТОП» для мгновенной остановки.
В автоматическом режиме система выполняет полный цикл работы по заданной программе, включая позиционирование, настройку режимов и обработку изображений.
Специализированное программное обеспечение СУРА и Стражник автоматизирует процесс анализа и архивирования данных.
Интерфейс интуитивно понятен, что позволяет создавать и сохранять любое количество сценариев.
Такой подход делает систему идеальным решением для серийных проверок с использованием радиографического метода.
Контроль, безопасность и эффективность
Комплекс оснащен двумя видеокамерами, которые транслируют изображение рабочего процесса в режиме реального времени.
Оператор наблюдает за положением оборудования и состоянием объекта дистанционно, не подвергаясь воздействию излучения.
Благодаря такому подходу обеспечивается безопасность и комфорт при эксплуатации.
«Сура ЭКО» — это сочетание технологичности, энергоэффективности и безупречного качества в каждом элементе.
Закажите консультацию инженера — подберем оптимальную конфигурацию КЦР «Сура ЭКО» под задачи вашего предприятия!
КЦР «Сура ЭКО» с аппаратом РПД-200С — это современное решение для производственных задач, требующих точности и стабильности.
Оборудование идеально подходит для предприятий, где применяется рентгеновский контроль металлических и композитных изделий.
Система объединяет передовые технические решения, интеллектуальное управление и цифровую обработку данных, обеспечивая высокое качество анализа и удобство эксплуатации
