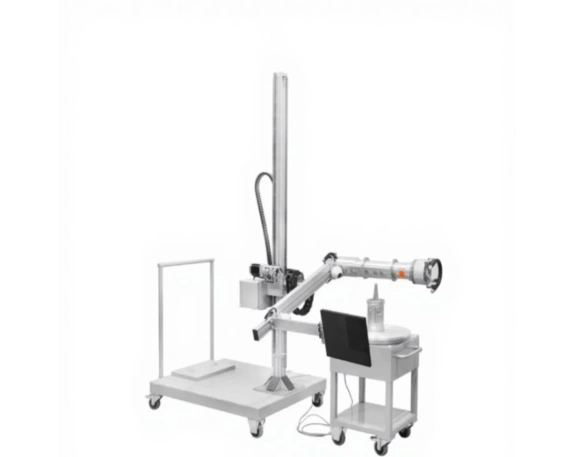

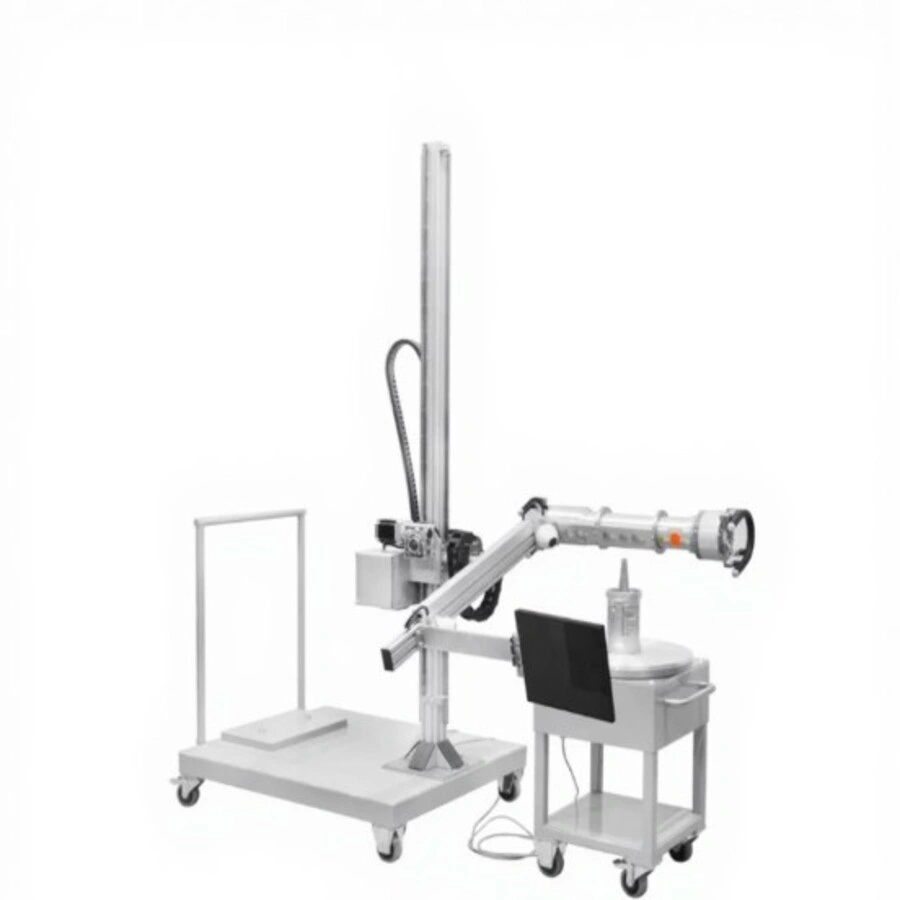

Комплекс цифровой системы «Сура ЭКО» разработан для предприятий, стремящихся повысить качество диагностики изделий и сократить производственные издержки.
Он позволяет отказаться от устаревших технологий, минимизировать использование химических реагентов и ускорить процесс анализа, сохраняя экологическую безопасность.
Благодаря использованию радиографического метода, оборудование обеспечивает высокоточное исследование внутренней структуры материалов без нарушения их целостности.
Инженерная точность и эргономика конструкции

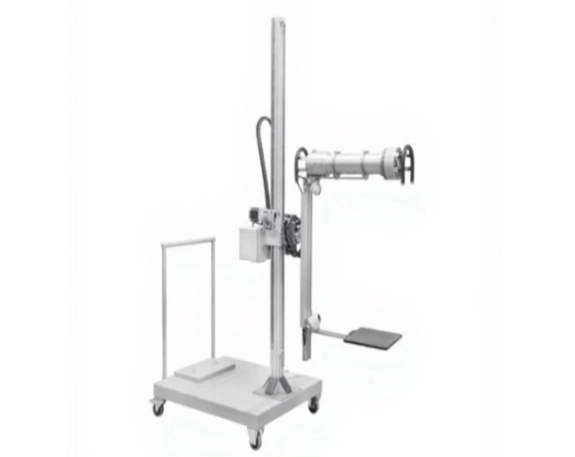

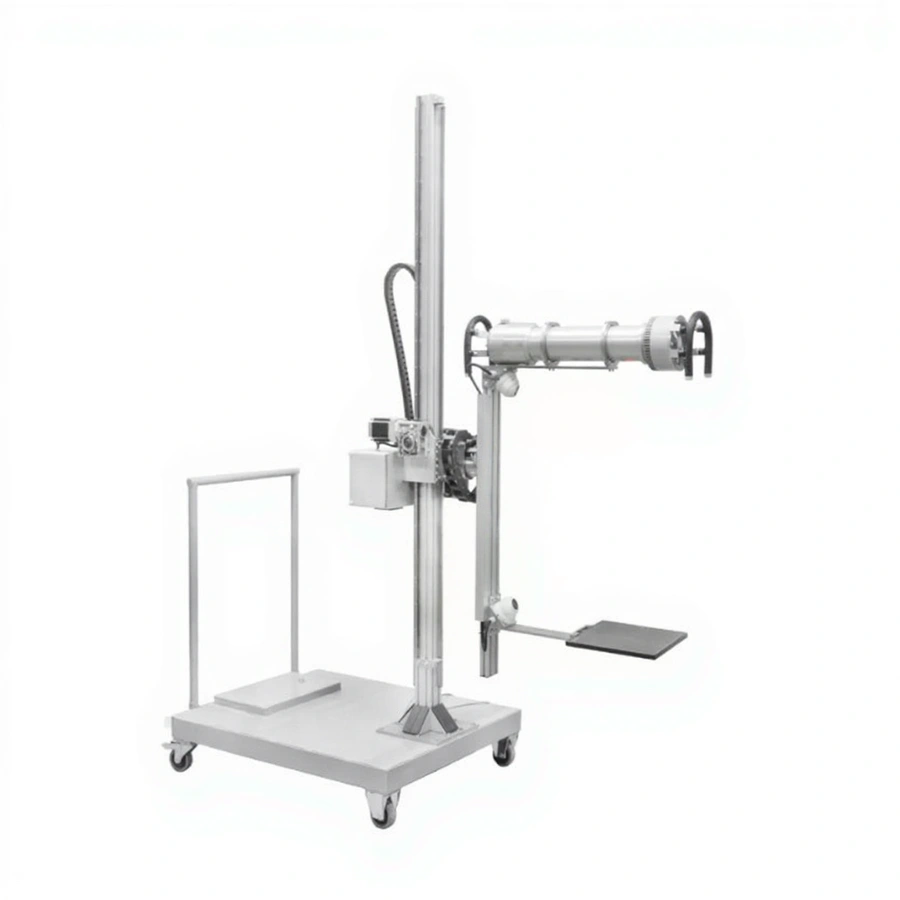

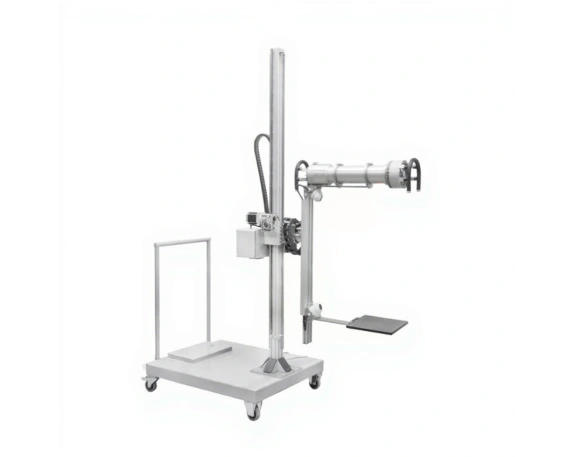

В основе комплекса лежит штатив-манипулятор АРИОН ШМ ЭКО-1, обеспечивающий высокую точность позиционирования излучателя и детектора.

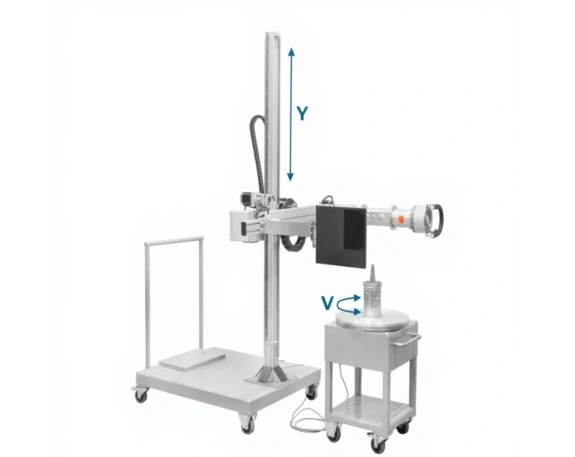

Конструкция имеет две моторизованные степени свободы и вертикальный ход стрелы до 1800 мм, что позволяет настраивать систему под любые геометрические формы изделия.
Диапазон поворота по оси U от −30° до +120° даёт возможность работать в труднодоступных зонах.
Регулируемое фокусное расстояние от 800 до 1150 мм обеспечивает чёткое изображение при контроле элементов различной толщины.
Движение по осям реализовано с помощью шаговых мотор-редукторов, что гарантирует плавность и точность перемещений.
Максимальная скорость вертикального перемещения — 35 мм/с, а кабельные трассы защищены от перегибов и обрывов по всему диапазону хода.
Манипулятор выдерживает нагрузку до 400 кг, что делает систему универсальной при радиографическом неразрушающем контроле крупногабаритных конструкций.
РПД-250С — современный источник излучения для точного контроля
В состав комплекса включен аппарат РПД-250С, который обеспечивает высокую точность и надёжность при проверке изделий различной толщины и материала.
Диапазон анодного напряжения составляет от 100 до 250 кВ, регулируемый с шагом 1 кВ, что позволяет точно подбирать параметры под разные задачи.
Анодный ток можно устанавливать в пределах от 1 до 5 мА с минимальной дискретностью 0,01 мА, а экспозиция регулируется от 1 до 998 секунд с шагом 1 с, что даёт полное управление процессом получения изображения.
Рентгеновская трубка типа 1,6(1,8)БПК11-300 формирует конический пучок излучения, направленный перпендикулярно оси блока.
Плоские углы диаграммы направленности 40° × 60° обеспечивают равномерное покрытие объекта, а фокусное пятно 2 × 2 мм гарантирует высокое пространственное разрешение.
Максимальная анодная мощность аппарата достигает 1000 Вт, при этом температура анода не превышает +75 °C, что обеспечивает стабильную работу даже при длительных обследованиях.
При испытаниях по стали прибор способен просвечивать толщину до 54 мм, что делает его идеальным для радиографического контроля сварных соединений и сложных конструкций.
Аппарат работает от стандартной сети 220 В, 50 Гц, потребляемая мощность не превышает 1400 Вт, что упрощает интеграцию в производственные линии.
Моноблок имеет диаметр 255 мм и длину 1045 мм, масса его составляет 22,6 кг, дополнительно предусмотрен свинцовый кожух с заглушкой весом 19,5 кг для безопасности оператора.
Блок питания и управления весит 9,5 кг, а пульт дистанционного управления — 4,1 кг с кабелем.
Длина соединительного кабеля БПУ–моноблок — 10 м, БПУ–пульт ДУ — 50 м, что позволяет комфортно управлять системой на безопасном расстоянии.
Свяжитесь с нами, чтобы узнать, как РПД-250С может повысить точность вашего производства
Поворотный стол АРИОН СП ЭКО-1: гибкость и точность

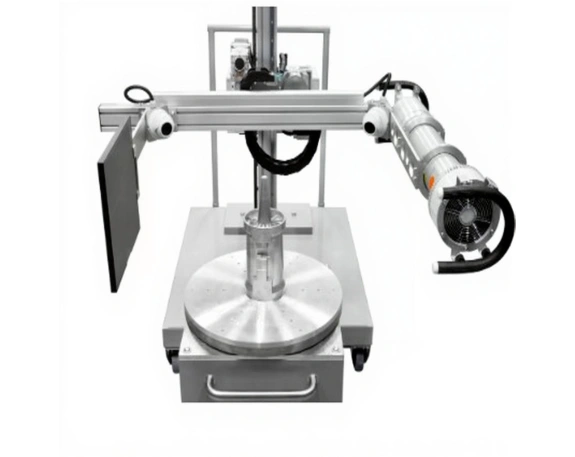

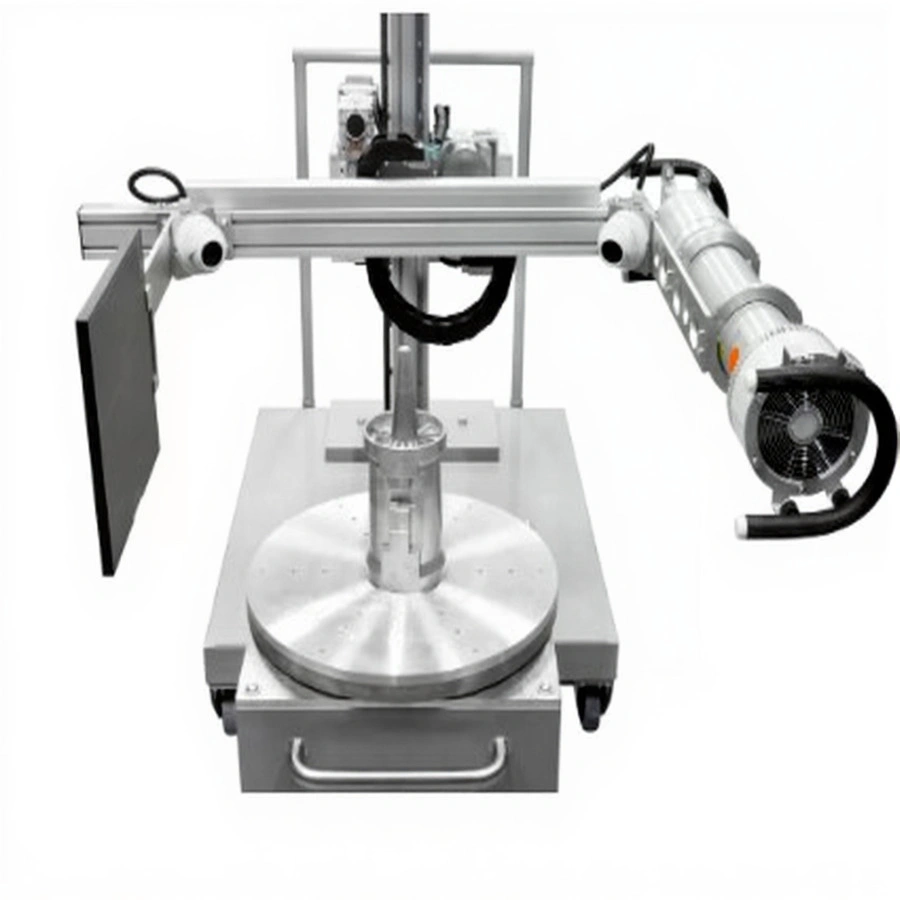

Для работы с изделиями средней массы предусмотрен поворотный стол АРИОН СП ЭКО-1, рассчитанный на нагрузку до 150 кг.
Платформа диаметром 500 мм имеет неограниченный диапазон вращения, что позволяет осматривать объект с любой стороны.
Система оснащена волновым редуктором и шаговым двигателем, обеспечивающими минимальный люфт — всего 9 угловых секунд.
Это особенно важно при применении рентгенографического метода контроля сварных швов, где требуется идеальная фиксация и точное позиционирование.
Компактные габариты установки — 2030 × 1370 × 2620 мм, клиренс 140 мм.
Масса манипулятора составляет 260 кг, а стола — 100 кг, что обеспечивает устойчивость даже при интенсивной эксплуатации.
Интеллектуальная система управления
Управление оборудованием может осуществляться как вручную, так и автоматически.
Ручной режим реализован через беспроводной пульт, имеющий две скорости перемещения и кнопку «Аварийный СТОП» для мгновенной остановки.
В автоматическом режиме система выполняет полный цикл работы по заданной программе, включая позиционирование, настройку режимов и обработку изображений.
Специализированное программное обеспечение СУРА и Стражник автоматизирует процесс анализа и архивирования данных.
Интерфейс интуитивно понятен, что позволяет создавать и сохранять любое количество сценариев.
Такой подход делает систему идеальным решением для серийных проверок с использованием радиографического метода.
Контроль, безопасность и эффективность
Комплекс оснащен двумя видеокамерами, которые транслируют изображение рабочего процесса в режиме реального времени.
Оператор наблюдает за положением оборудования и состоянием объекта дистанционно, не подвергаясь воздействию излучения.
Благодаря такому подходу обеспечивается безопасность и комфорт при эксплуатации.
«Сура ЭКО» — это сочетание технологичности, энергоэффективности и безупречного качества в каждом элементе.
Закажите консультацию инженера — подберем оптимальную конфигурацию КЦР «Сура ЭКО» под задачи вашего предприятия!
КЦР «Сура ЭКО» — это современное решение для производственных задач, требующих точности и стабильности.
Оборудование идеально подходит для предприятий, где применяется рентгеновский контроль металлических и композитных изделий.
Система объединяет передовые технические решения, интеллектуальное управление и цифровую обработку данных, обеспечивая высокое качество анализа и удобство эксплуатации.
