Комплекс цифровой системы «Сура ЭКО» разработан для предприятий, стремящихся повысить качество диагностики изделий и сократить производственные издержки.
Он позволяет отказаться от устаревших технологий, минимизировать использование химических реагентов и ускорить процесс анализа, сохраняя экологическую безопасность.
Благодаря использованию радиографического метода, оборудование обеспечивает высокоточное исследование внутренней структуры материалов без нарушения их целостности.
Инженерная точность и эргономика конструкции

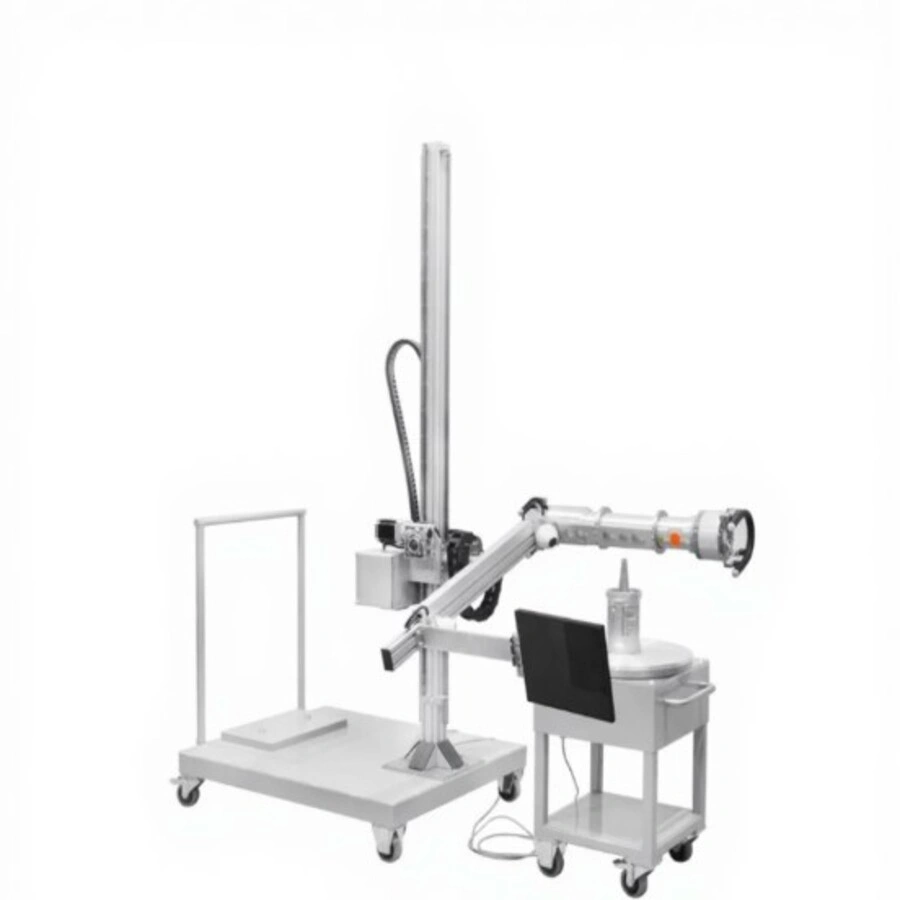

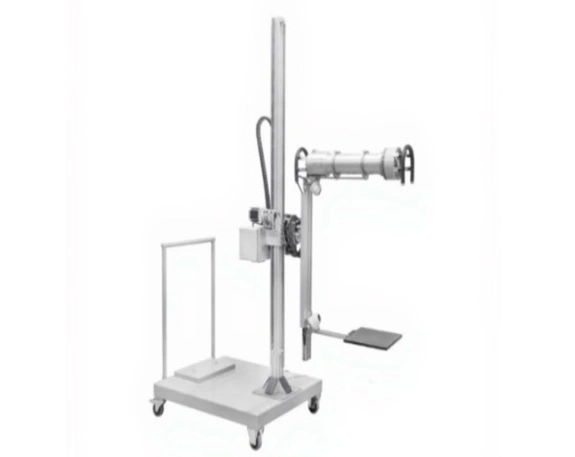

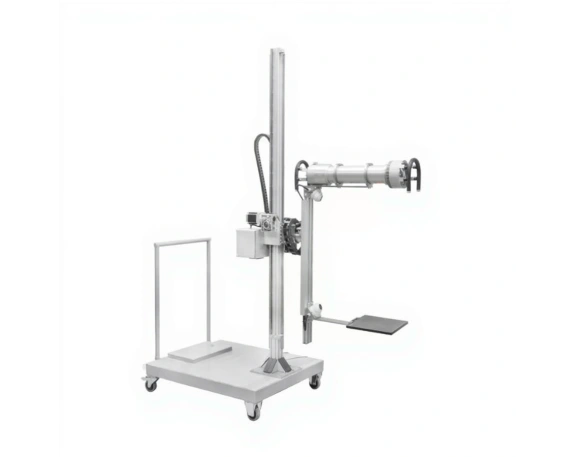

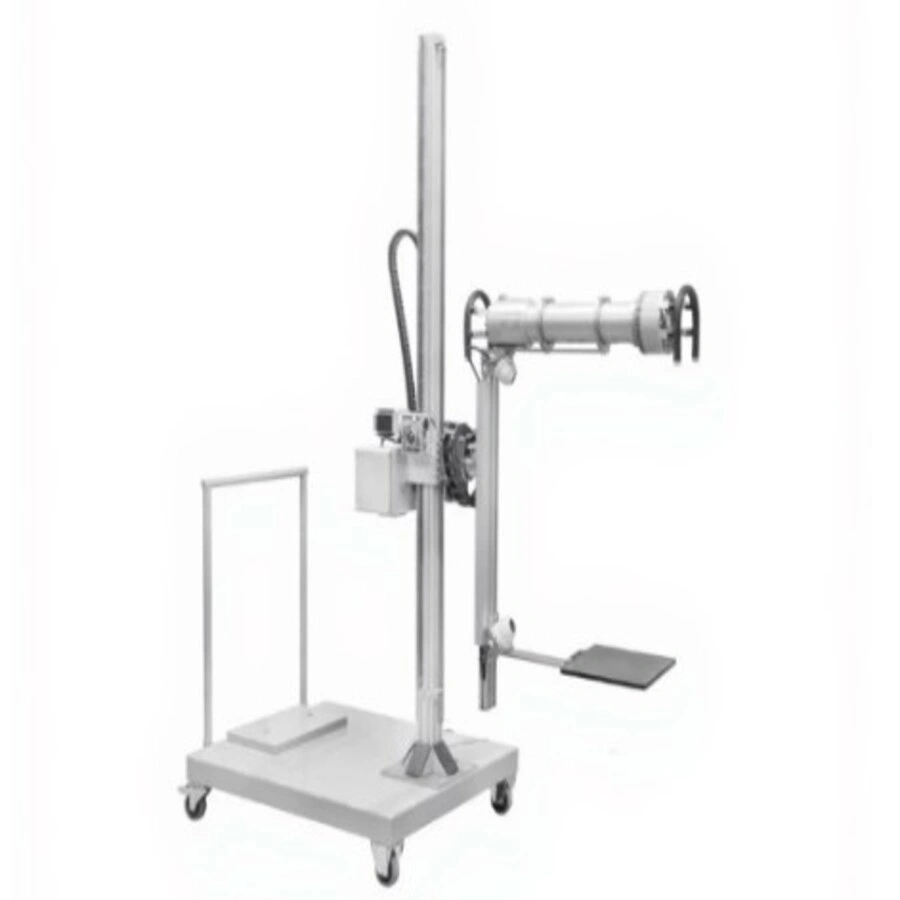

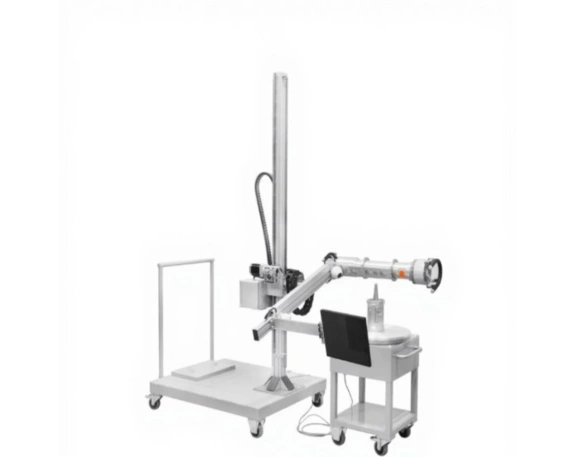

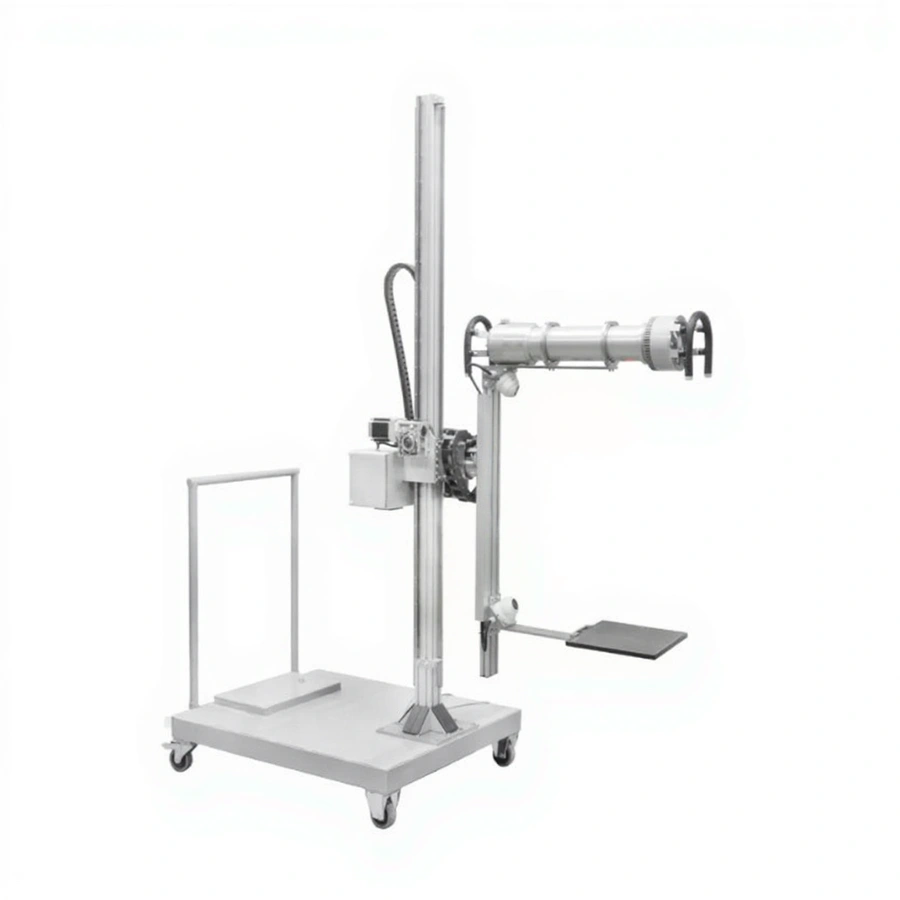

В основе комплекса лежит штатив-манипулятор АРИОН ШМ ЭКО-1, обеспечивающий высокую точность позиционирования излучателя и детектора.
Конструкция имеет две моторизованные степени свободы и вертикальный ход стрелы до 1800 мм, что позволяет настраивать систему под любые геометрические формы изделия.
Диапазон поворота по оси U от −30° до +120° даёт возможность работать в труднодоступных зонах.
Регулируемое фокусное расстояние от 800 до 1150 мм обеспечивает чёткое изображение при контроле элементов различной толщины.
Движение по осям реализовано с помощью шаговых мотор-редукторов, что гарантирует плавность и точность перемещений.
Максимальная скорость вертикального перемещения — 35 мм/с, а кабельные трассы защищены от перегибов и обрывов по всему диапазону хода.
Манипулятор выдерживает нагрузку до 400 кг, что делает систему универсальной при радиографическом неразрушающем контроле крупногабаритных конструкций.

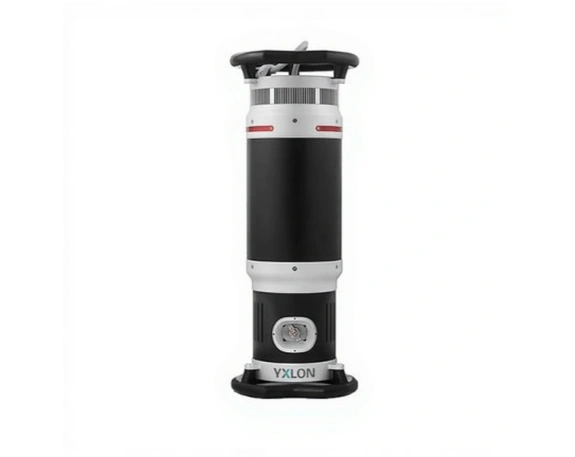

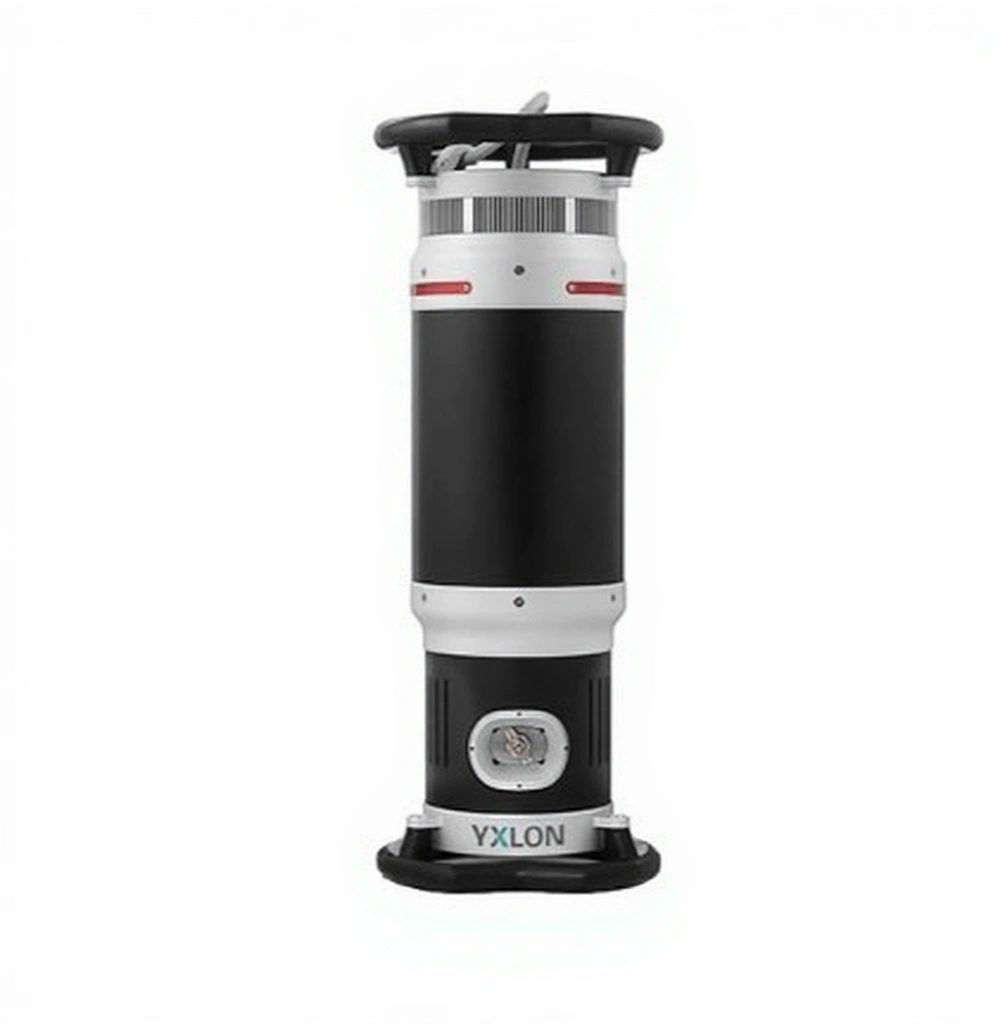

EVO 300DS — мощный источник для точного контроля сварных соединений
Комплекс может быть оснащен аппаратом EVO 300DS, который сочетает высокую мощность и точность для контроля сварных швов и металлических конструкций.
Диапазон высокого напряжения составляет 50–300 кВ, а ток трубки регулируется от 0,5 до 4,5 мА, что позволяет адаптировать параметры под разные материалы и толщины.
Максимальная мощность аппарата достигает 900 Вт, обеспечивая стабильное и эффективное просвечивание даже при длительных циклах проверки.
Фокусное пятно номинально составляет 3,0 мм по EN12543 и минимальное 1,0 мм, что позволяет получать детализированные изображения с высокой разрешающей способностью.
Угол выхода пучка составляет 40° × 60°, обеспечивая равномерное освещение объекта.
Аппарат соответствует классу защиты IP65, а уровень рассеянного излучения не превышает 5,0 мЗв/ч, что гарантирует безопасность оператора.
Габариты излучателя: высота 774 мм, вес 29 кг, что делает EVO 300DS удобным для установки на производственных линиях или для мобильного использования.
Диапазон рабочих температур от −20°С до +50°С позволяет использовать оборудование в любых климатических условиях. Минимальная экспозиция при 35°С с максимальным напряжением и током составляет 1 час, что обеспечивает надёжность длительных проверок.
Свяжитесь с нами, чтобы узнать, как SMART 300DS может повысить точность вашего производства

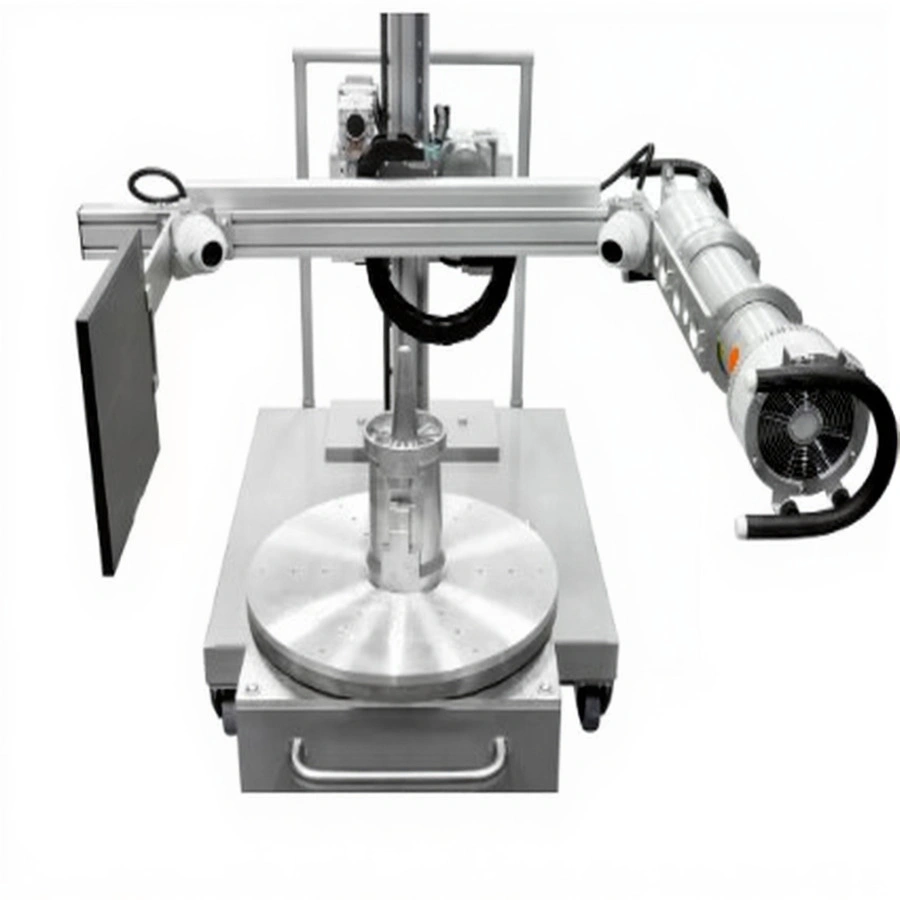

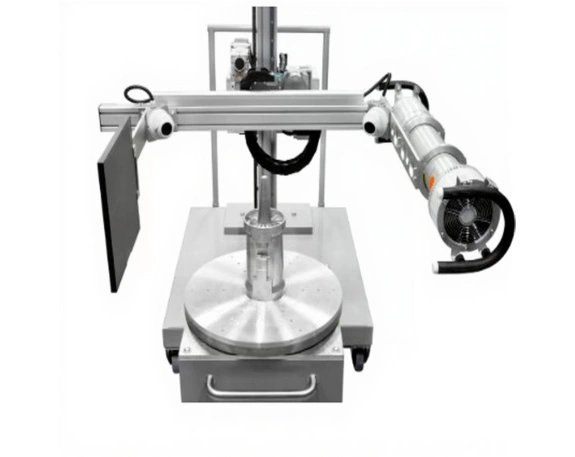

Поворотный стол АРИОН СП ЭКО-1: гибкость и точность
Для работы с изделиями средней массы предусмотрен поворотный стол АРИОН СП ЭКО-1, рассчитанный на нагрузку до 150 кг.
Платформа диаметром 500 мм имеет неограниченный диапазон вращения, что позволяет осматривать объект с любой стороны.
Система оснащена волновым редуктором и шаговым двигателем, обеспечивающими минимальный люфт — всего 9 угловых секунд.
Это особенно важно при применении рентгенографического метода контроля сварных швов, где требуется идеальная фиксация и точное позиционирование.
Компактные габариты установки — 2030 × 1370 × 2620 мм, клиренс 140 мм.
Масса манипулятора составляет 260 кг, а стола — 100 кг, что обеспечивает устойчивость даже при интенсивной эксплуатации.
Интеллектуальная система управления
Управление оборудованием может осуществляться как вручную, так и автоматически.
Ручной режим реализован через беспроводной пульт, имеющий две скорости перемещения и кнопку «Аварийный СТОП» для мгновенной остановки.
В автоматическом режиме система выполняет полный цикл работы по заданной программе, включая позиционирование, настройку режимов и обработку изображений.
Специализированное программное обеспечение СУРА и Стражник автоматизирует процесс анализа и архивирования данных.
Интерфейс интуитивно понятен, что позволяет создавать и сохранять любое количество сценариев.
Такой подход делает систему идеальным решением для серийных проверок с использованием радиографического метода.
Контроль, безопасность и эффективность
Комплекс оснащен двумя видеокамерами, которые транслируют изображение рабочего процесса в режиме реального времени.
Оператор наблюдает за положением оборудования и состоянием объекта дистанционно, не подвергаясь воздействию излучения.
Благодаря такому подходу обеспечивается безопасность и комфорт при эксплуатации.
«Сура ЭКО» — это сочетание технологичности, энергоэффективности и безупречного качества в каждом элементе.
Закажите консультацию инженера — подберем оптимальную конфигурацию КЦР «Сура ЭКО» под задачи вашего предприятия!
КЦР «Сура ЭКО» — это современное решение для производственных задач, требующих точности и стабильности.
Оборудование идеально подходит для предприятий, где применяется рентгеновский контроль металлических и композитных изделий.
Система объединяет передовые технические решения, интеллектуальное управление и цифровую обработку данных, обеспечивая высокое качество анализа и удобство эксплуатации.
