Описание

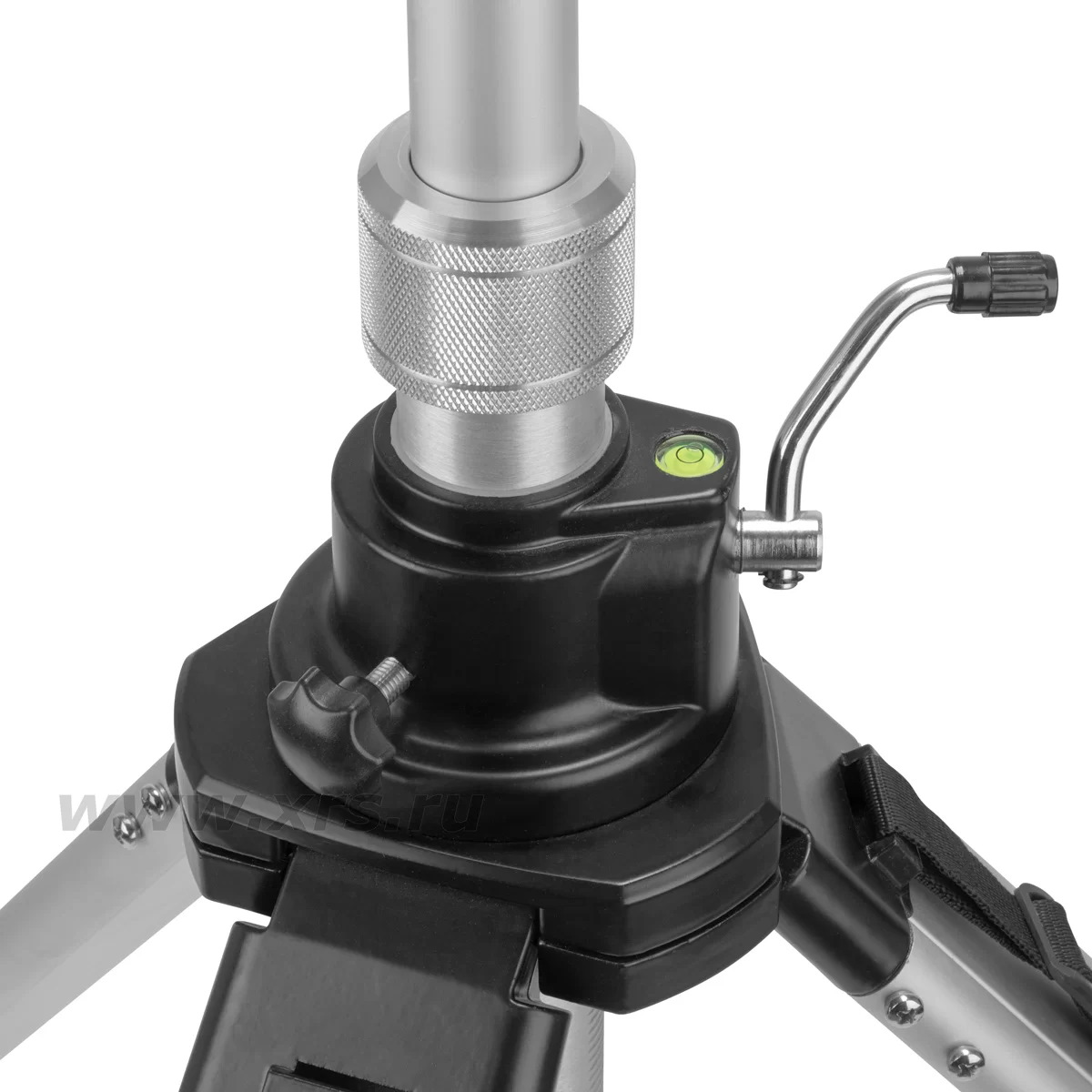

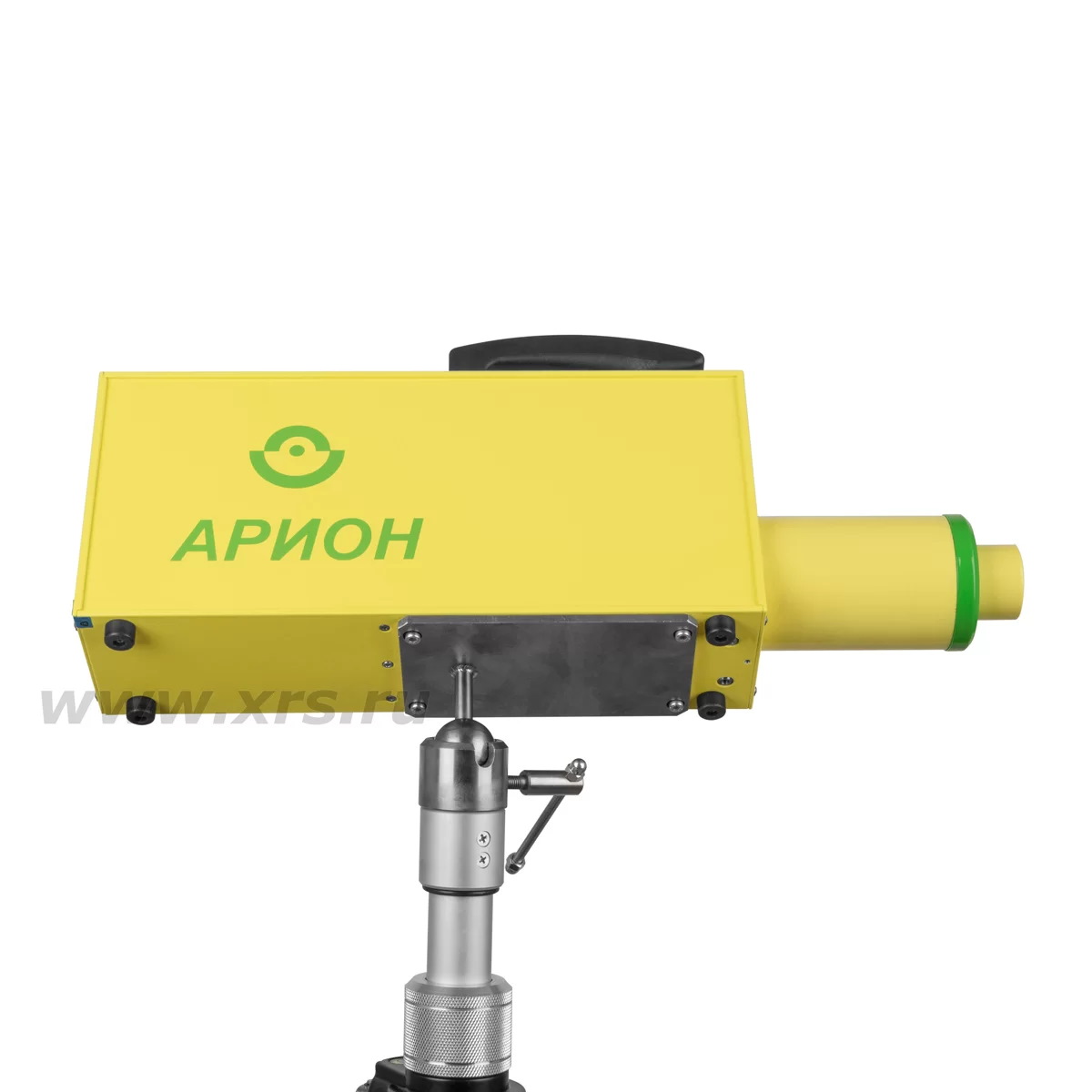

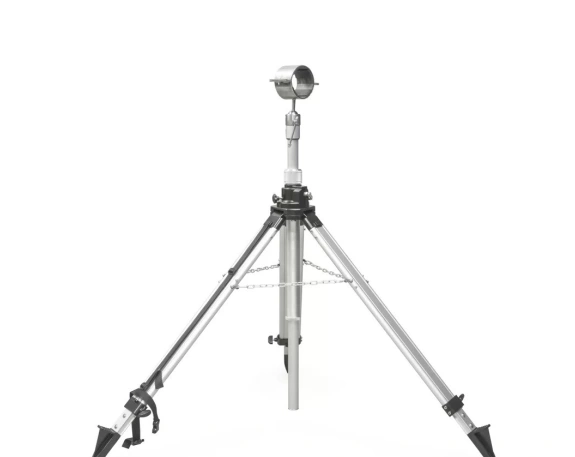

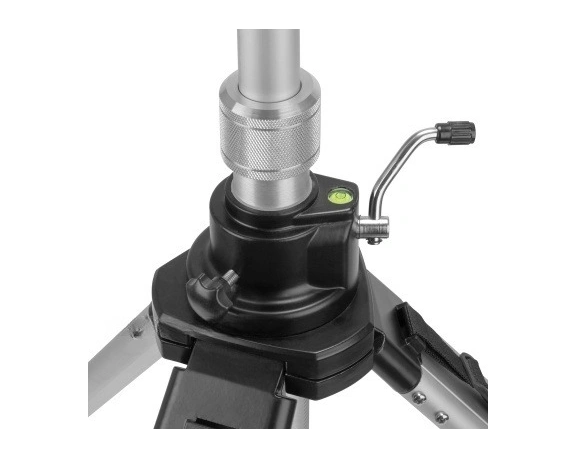

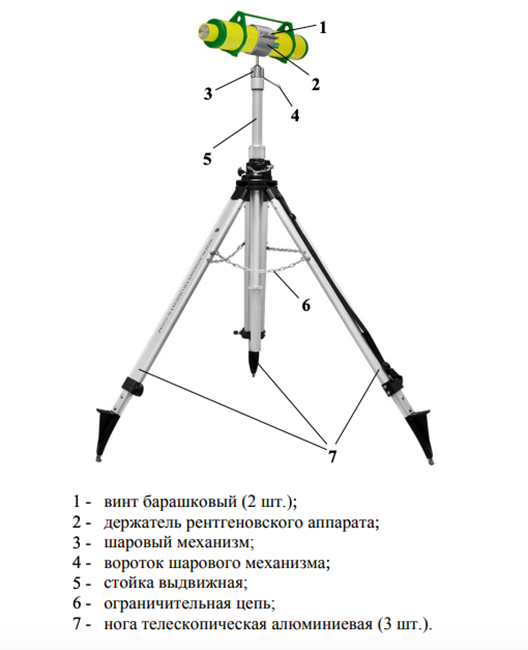

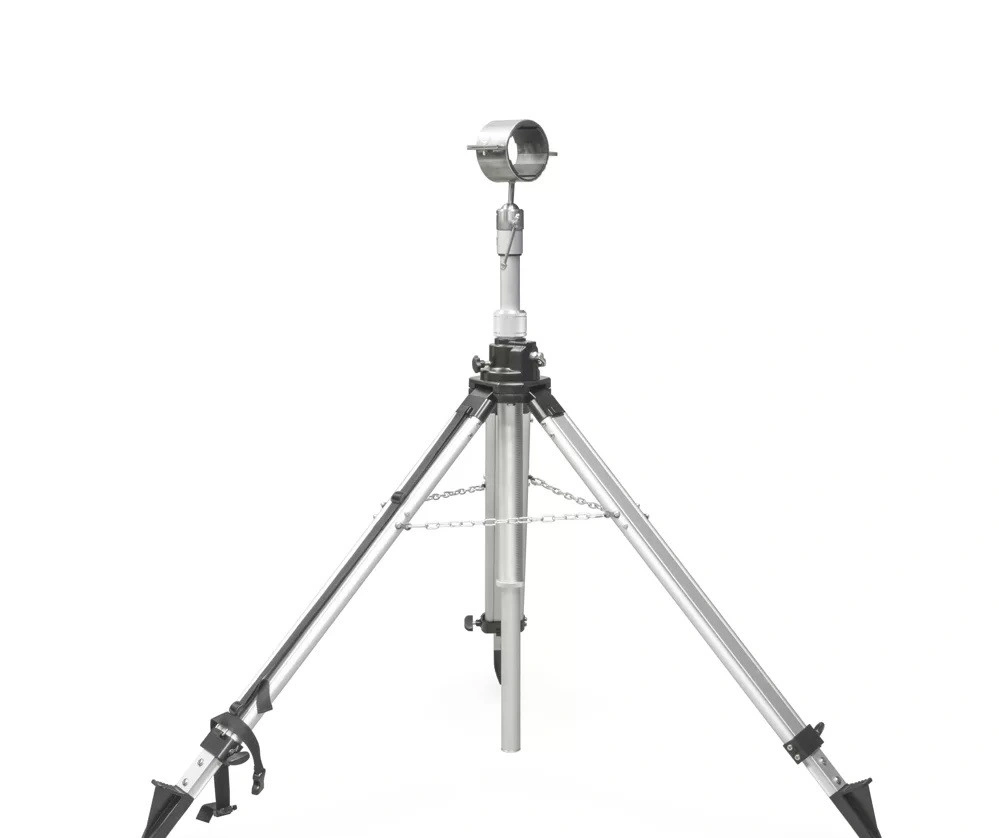

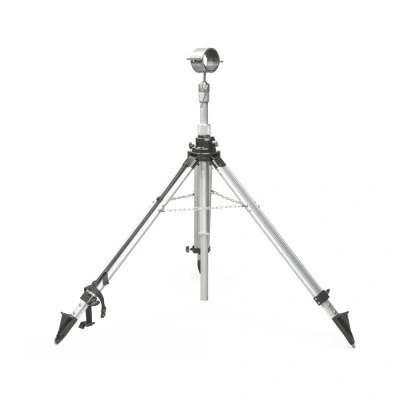

Трехножные штативы серии АРИОН ШРТ-3 изготавливаются по ТУ 4276-024-96651179-2015 и предназначены для позиционирования рентгеновских аппаратов относительно объекта контроля. Штативы различаются способом крепления рентгеновских аппаратов в зависимости от их модели. Конструкция АРИОН ШРТ-3 представляет собой складную треногу с элевационным механизмом и шаровой головкой, соединённой с держателем для рентгеновского аппарата.

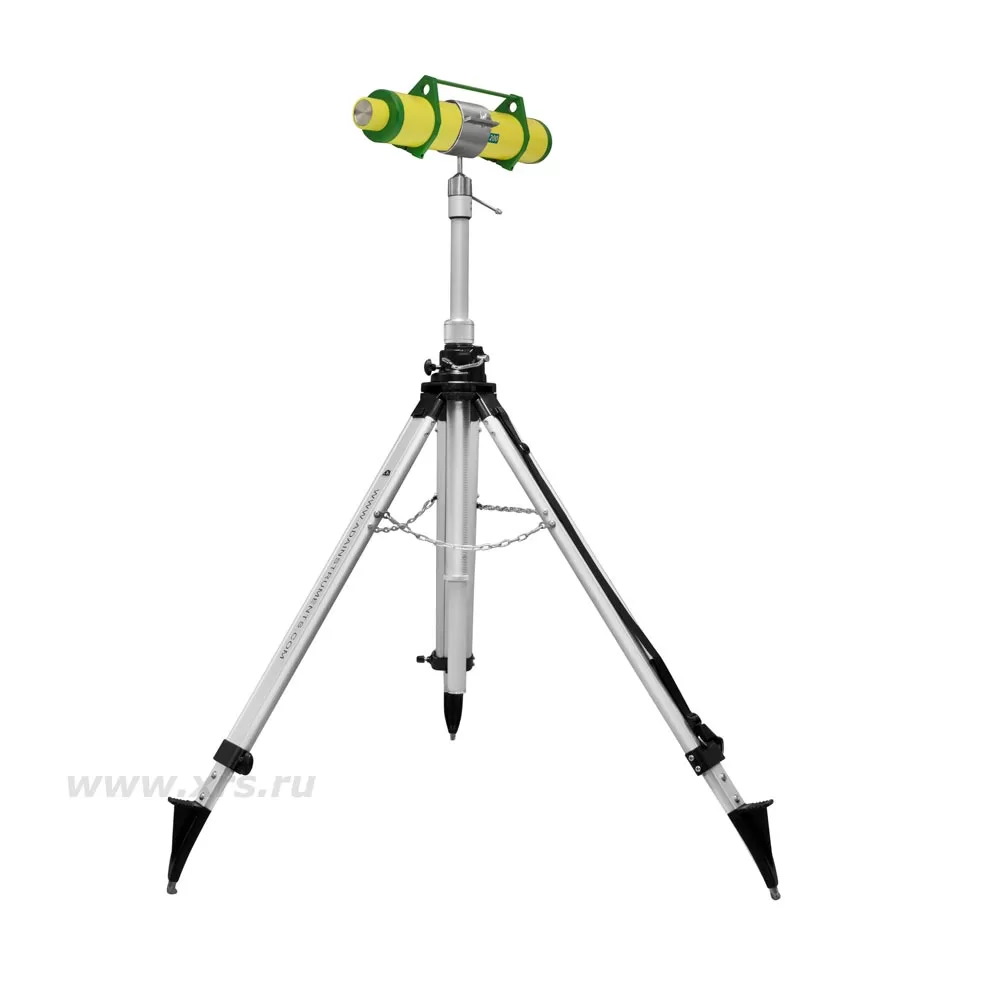

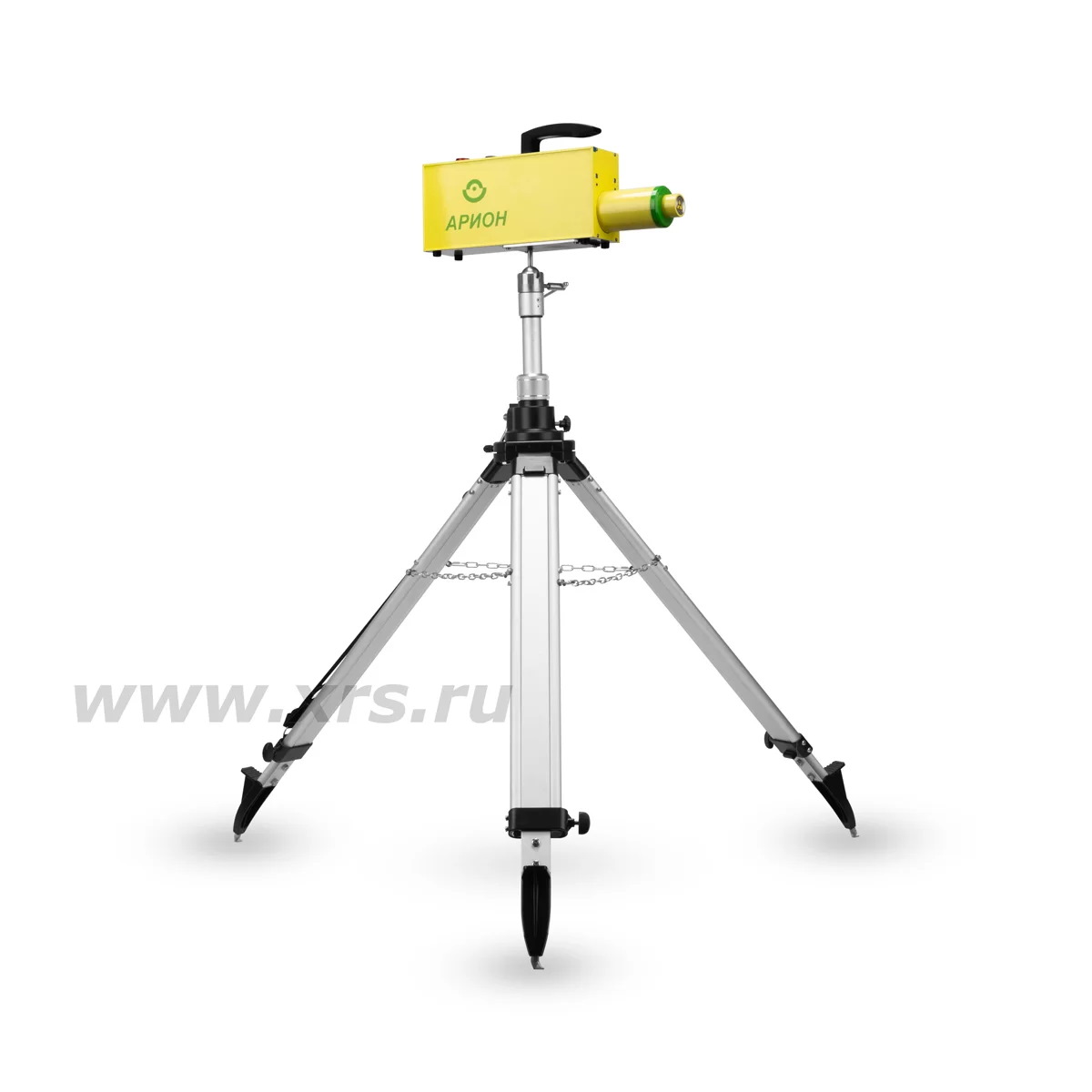

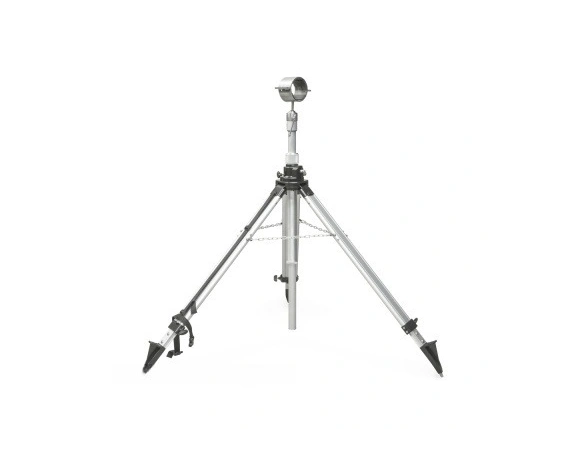

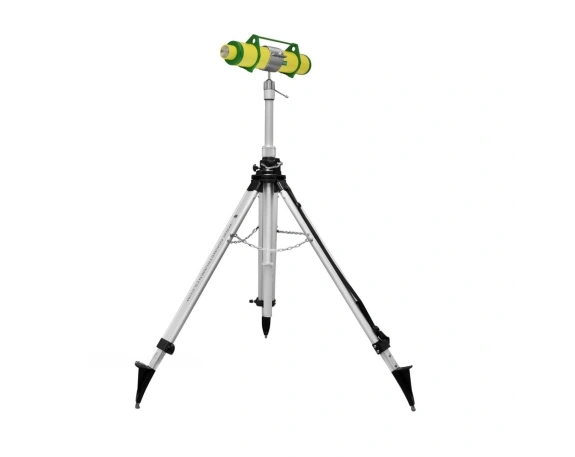

| Модификация / 1 | Модификация / 2 | ||||||||
|
|
|
||||||||
| Модификация / 3 | Модификация / 4 | ||||||||
|
|
|
Технические характеристики штатива АРИОН ШРТ-3/МАРТ-250. Характеристики штативов для других рентгеновских аппаратов могут отличаться.
| Наименование параметра | Значение |
| Материал штатива | алюминий |
| Материал шарового механизма | нержавеющая сталь |
| Высота штатива min/max (без шарового механизма и крепежной площадки), мм | 980/2630 |
| Тип крепления | крепежная площадка с ремнями-стяжками |
| Габаритные размеры штатива min (Д × Ш × В), мм | 1175 × 1018 × 1080 |
| Габаритные размеры штатива max (Д × Ш × В), мм | 1957 × 1695 × 2730 |
| Угол вращения в горизонтальной плоскости, град. | 360 |
| Угол вращения в вертикальной плоскости, град. | 360 |
| Масса, кг, не более |
9,5 |
