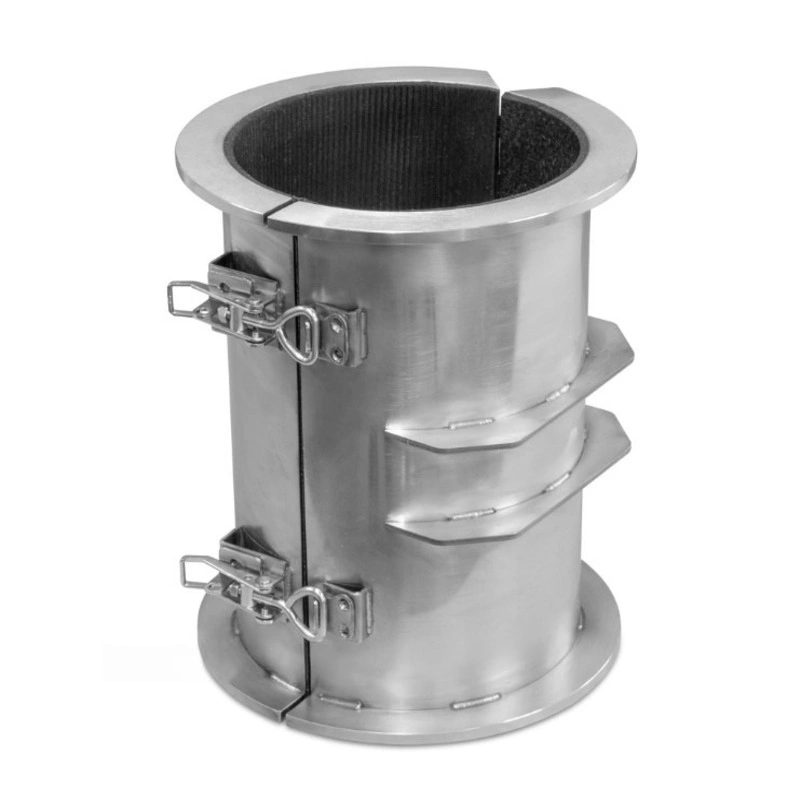

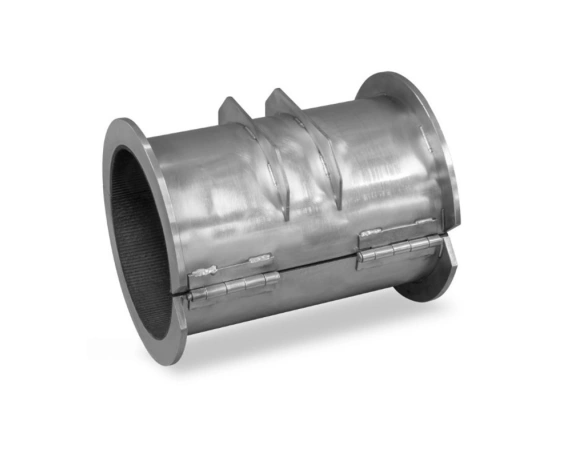

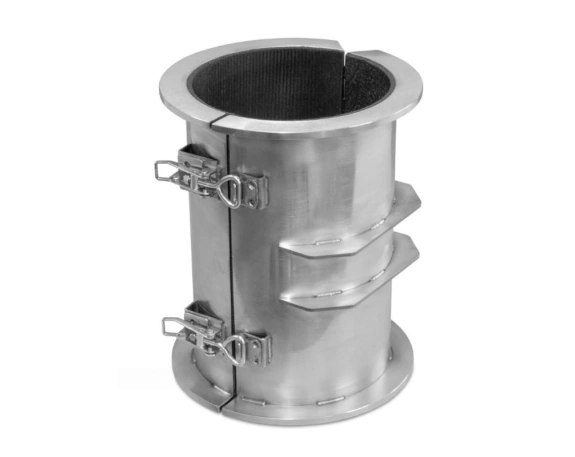

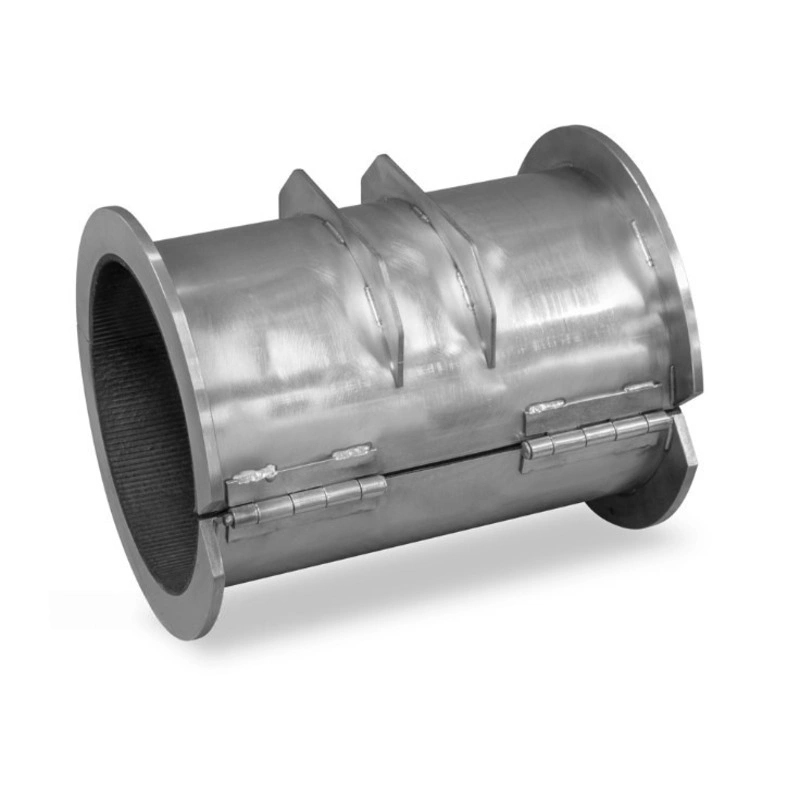

Комплект крепления к трубе для ERESCO 65 MF4 используется при выполнении задач, связанных с рентгеновским контролем, где требуется стабильная фиксация оборудования на цилиндрических поверхностях. Основу конструкции составляет прочный хомут из нержавеющей стали и ремень-стяжка с храповым механизмом. Такое сочетание обеспечивает равномерное распределение нагрузки и исключает повреждение корпуса аппарата при установке.
Процесс монтажа остаётся последовательным и интуитивно понятным.

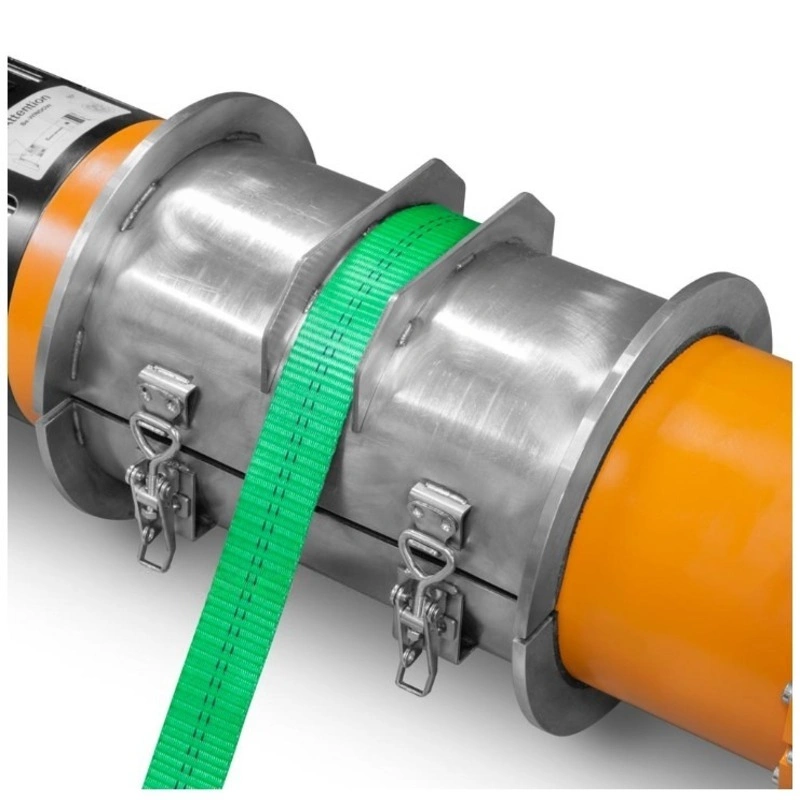

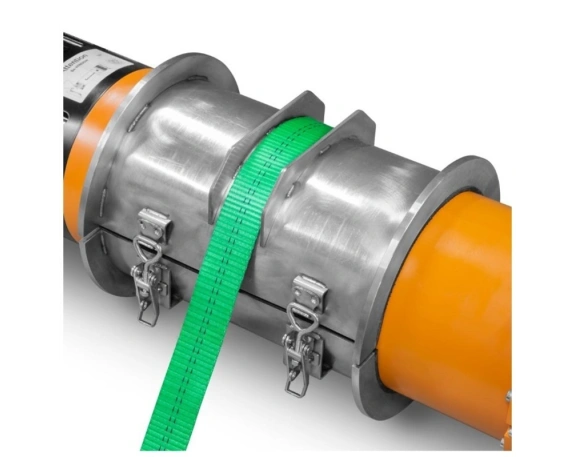

Сначала хомут размещается на корпусе оборудования и фиксируется регулируемыми защёлками — это позволяет точно адаптировать его под модель ERESCO 65 MF4. Затем устройство устанавливается на объект и надёжно закрепляется ременной стяжкой. Храповой механизм обеспечивает плавное натяжение без рывков и гарантирует устойчивость фиксированного положения.
Хотите узнать, подходит ли этот комплект под ваши условия эксплуатации? — Получите консультацию прямо сейчас!
Внутренний диаметр хомута составляет 201 мм. Габаритные размеры 254 × 248 мм позволяют поддерживать оптимальное соотношение прочности и удобства монтажа. Масса комплекта не превышает 6,1 кг, благодаря чему он остаётся мобильным и простым в установке. Длина ремня — 6 м, что делает конструкцию подходящей для фиксации оборудования на объектах диаметром до 1,6 м.
Нержавеющая сталь обеспечивает устойчивость к коррозии и стабильную работу при интенсивной эксплуатации.
Комплект применяется в технологических процессах, где используется радиографический метод, требующий точной и устойчивой фиксации источника в зоне исследования.
В практических задачах, связанных с обследованием конструкций, комплект также востребован при проведении радиографического неразрушающего контроля, где требуется надёжное удержание аппарата на протяжении всей экспозиции.
Ниже приведена схема комплекта, на которой отображены основные элементы конструкции и их функциональное назначение, что помогает быстрее освоить порядок установки.
