Штатив АРИОН ШРТ-1М/100 – это устройство крепления импульсных рентгеновских генераторов Арина-7, Арина-9, Памир-250, Памир-300 на трубах и других изделиях цилиндрической формы диаметром от 40 мм до 1420 мм для проведения неразрушающего контроля методом радиографии.
Изготовлен по ТУ 4276-023-96651179-2015.

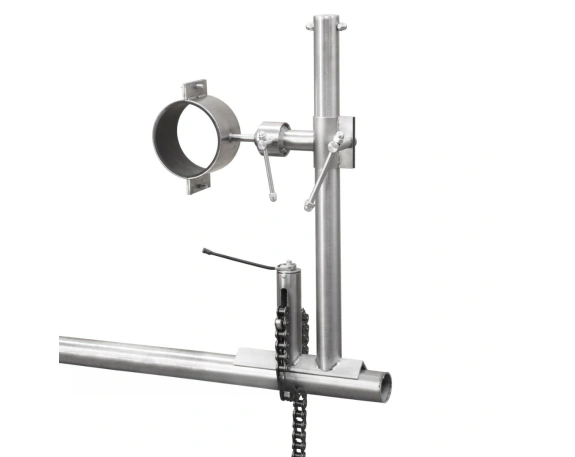

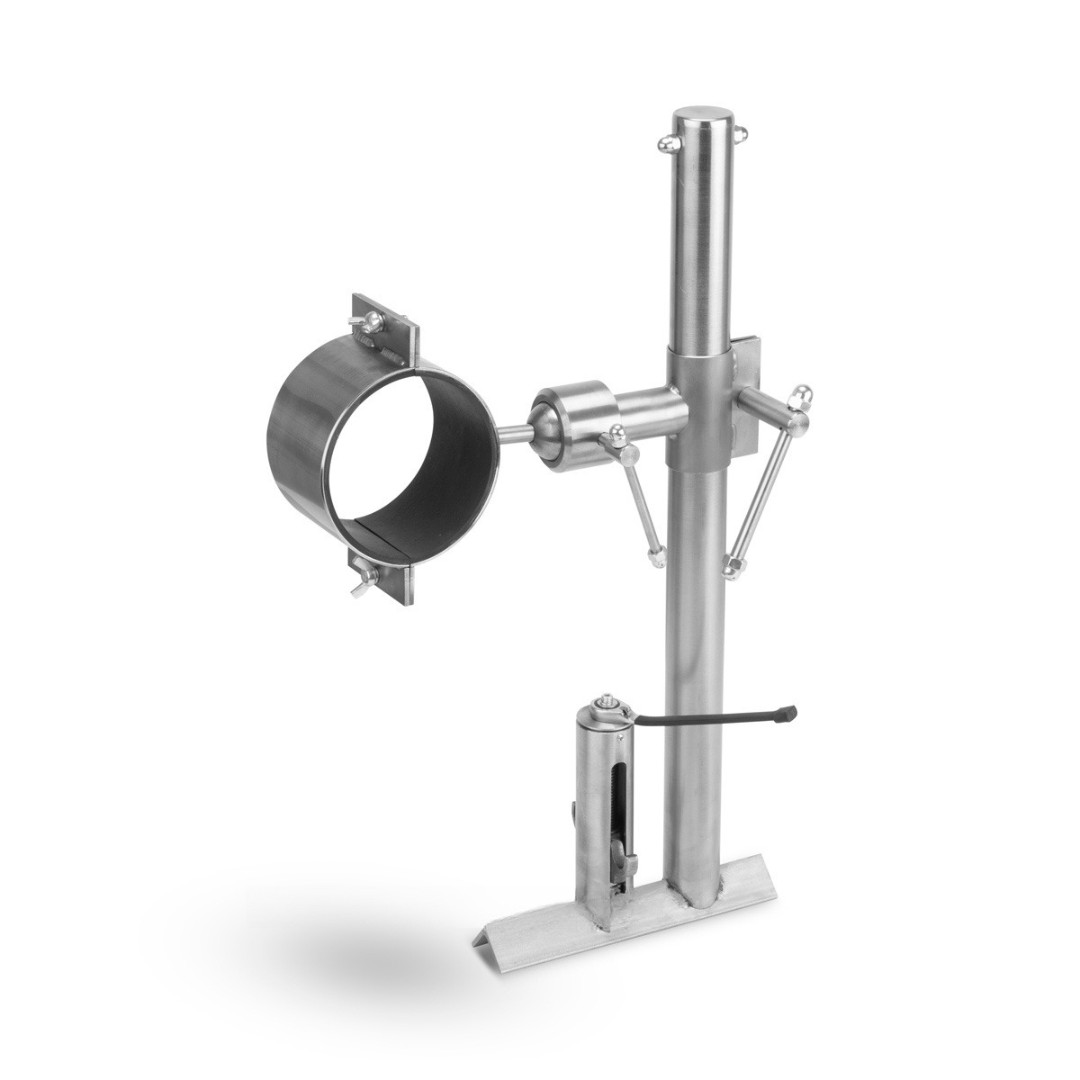

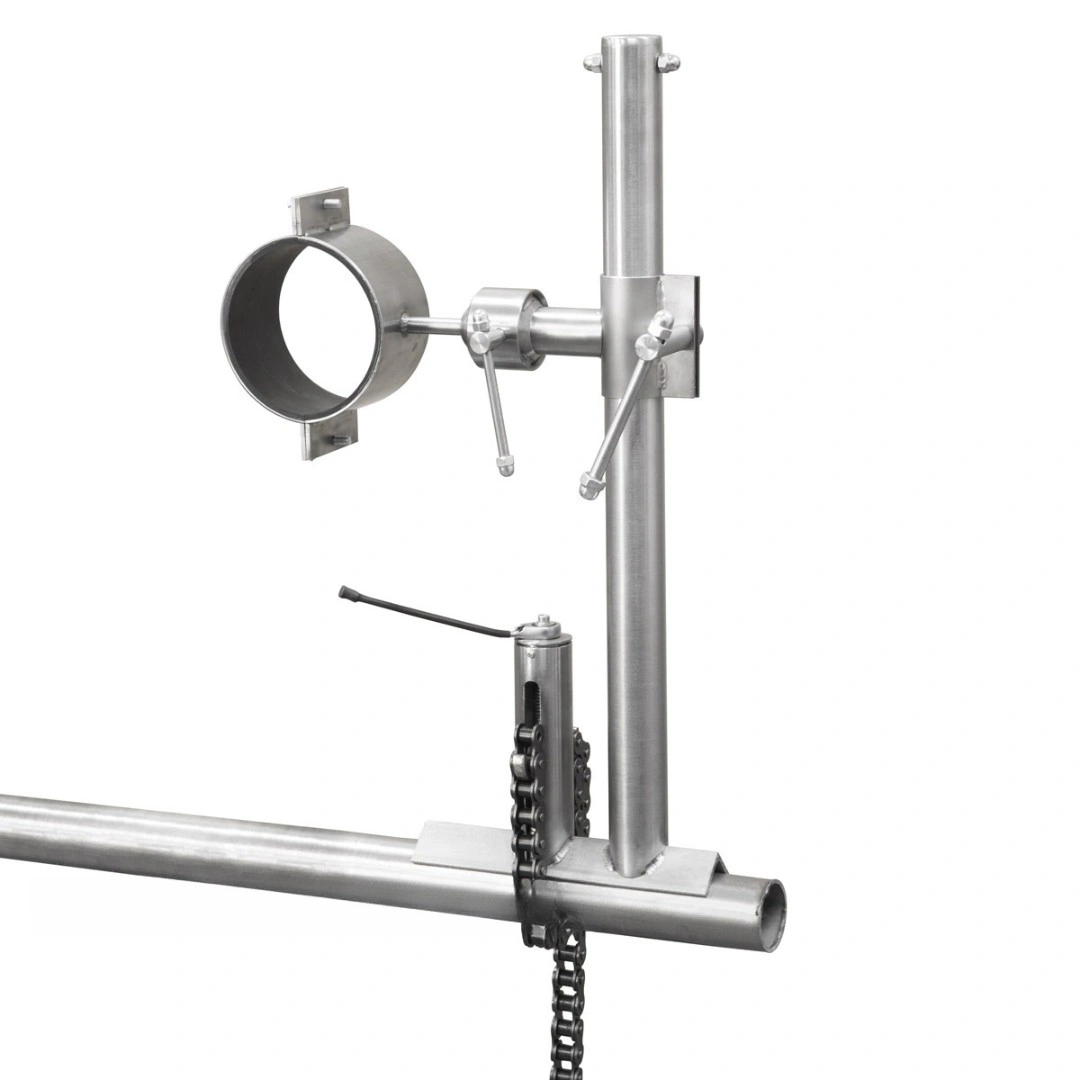

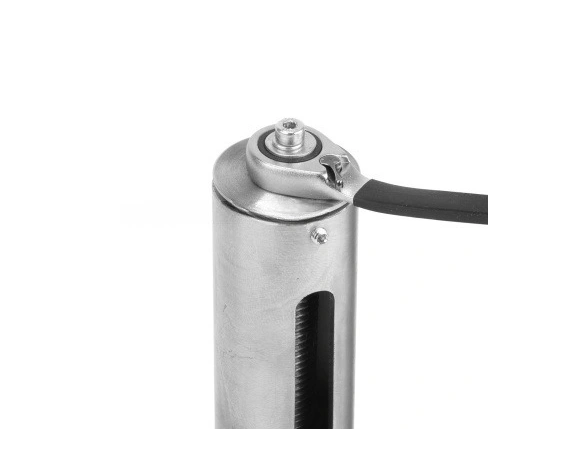

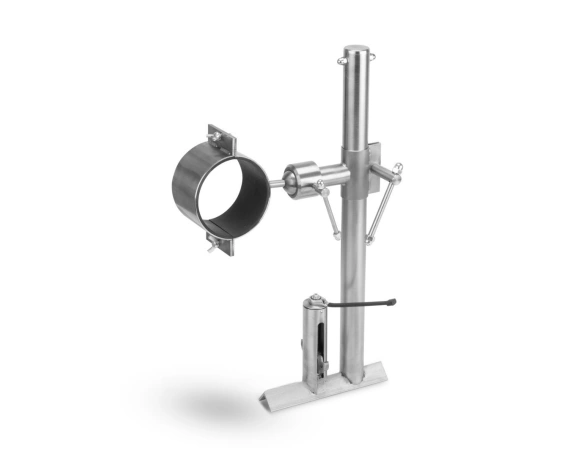

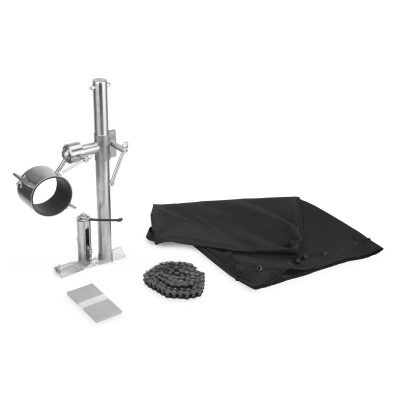

Конструктивно ШРТ-1М/100 – это стойка с основанием, оборудованная креплением цепного типа и натяжным трещоточным механизмом с возможностью переключения направления вращения. Также на стойке располагается держатель рентгеновского блока в виде хомута с шаровым механизмом и кареткой.

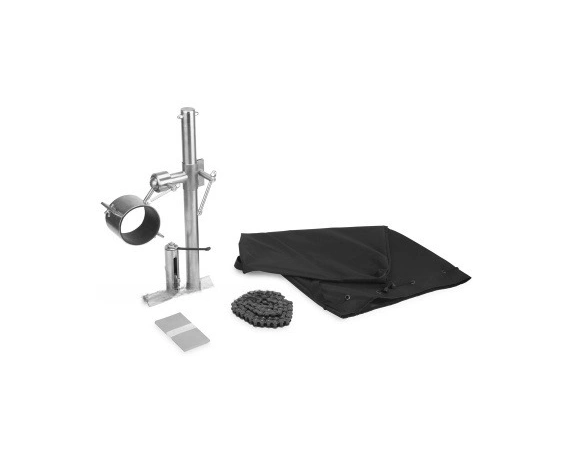

АРИОН ШРТ-1М/100 поставляется с двумя цепями в комплекте:
– Роликовая цепь для труб малого диаметра (40–273 мм);
– Длиннозвенная цепь для труб диаметра (273–1420 мм).
Все детали ШРТ-1М/100 изготовлены из нержавеющей стали.
При просвечивании сварного шва излучателем, установленным на штативе, применяется фронтальный метод.

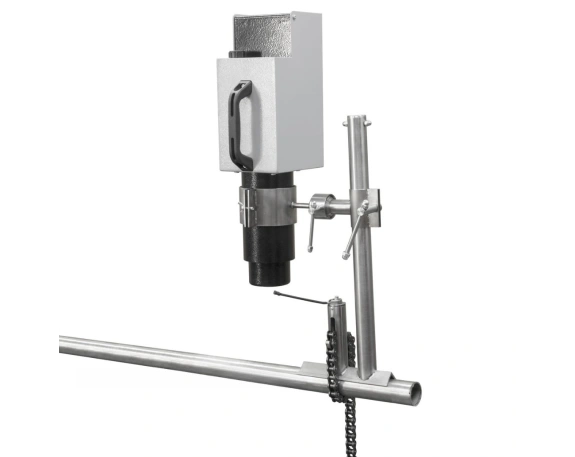

Основание штатива нужно установить на поверхность контролируемого объекта, а затем с необходимым усилием для плотной фиксации затянуть цепное крепление вокруг объекта при помощи натяжного трещоточного механизма.

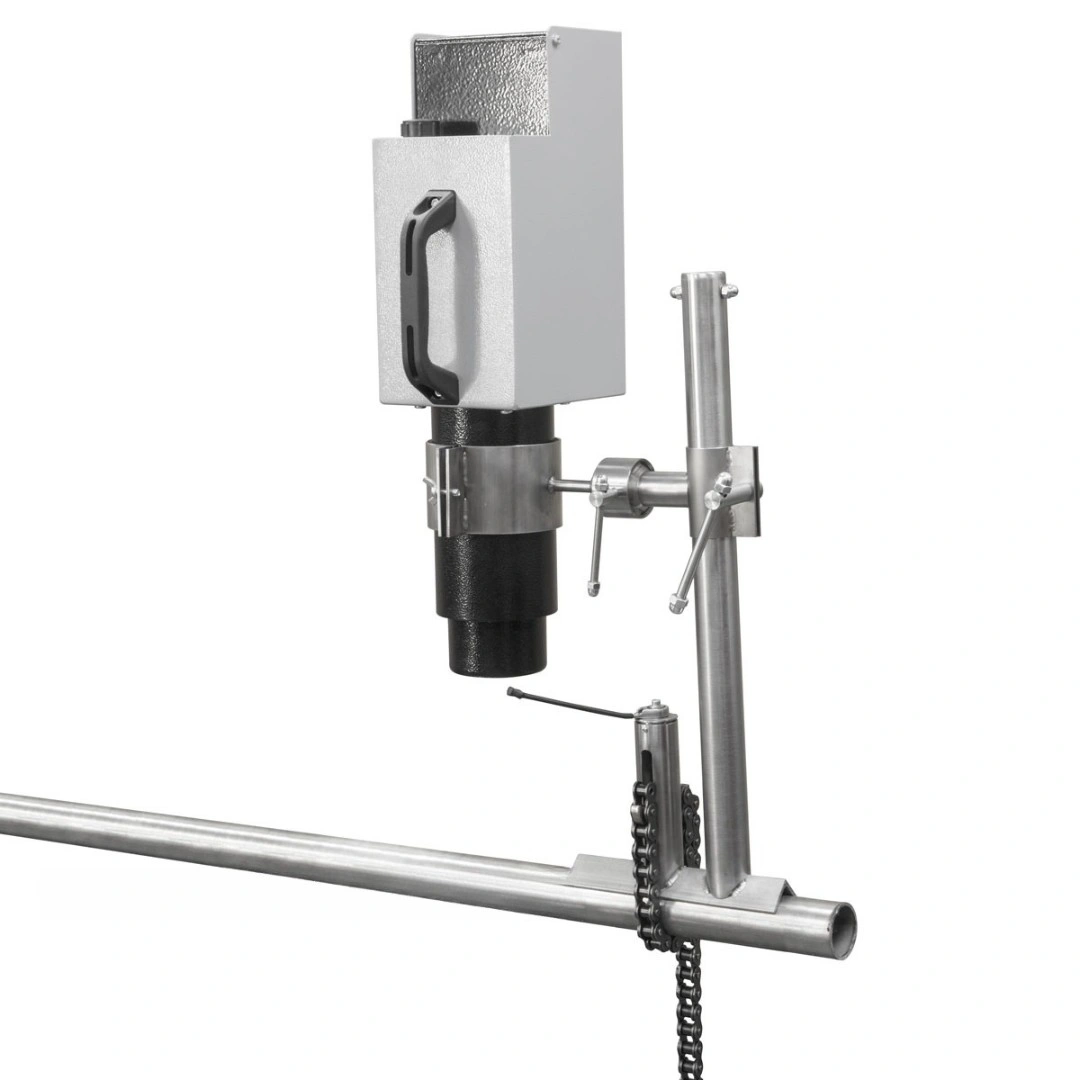

Рентгеновский блок закрепляется в хомуте. Если штатив используется для совместной работы с Памир-250, у которого диаметр рентгеновского блока меньше 100 мм и составляет 90 мм, для уплотнения крепления нужно использовать прокладки из резины согласно инструкции по эксплуатации. Набор резиновых прокладок входит в базовый комплект ШРТ-1М/100.
Фокусное расстояние рентгеновской съемки регулируется передвижением муфты по стойке. Шаровый механизм позволяет изменять положение излучателя в пространстве для точного позиционирования относительно области контроля.
После проведения радиографического контроля выбранной области конструкция перемещается к следующей вручную.
Набор из двух цепей, которым комплектуется АРИОН ШРТ-1М/100, позволяет использовать устройство для неразрушающего контроля сварных соединений трубопроводов и других цилиндрических конструкций широкого диапазона диаметров.
Компактный размер штатива в сложенном виде (493 мм), сумка для переноски в базовом комплекте, а также небольшой вес (6,8 кг), делают удобными его транспортировку и хранение. Небольшой вес также облегчает работу со штативом при проведении рентгенографической съемки.
