Внутритрубная тележка-центратор моноблока Арсенал 200 ПС для труб 159-820 мм

Для неразрушающего контроля кольцевых сварных соединений трубопроводов, а также крупногабаритных металлических емкостей, хорошо себя зарекомендовал метод просвечивания панорамным рентгеновским аппаратом изнутри изделия. В этом случае контроль выполняется одновременно всего соединительного шва, на который снаружи накладывается рентгеновская пленка.

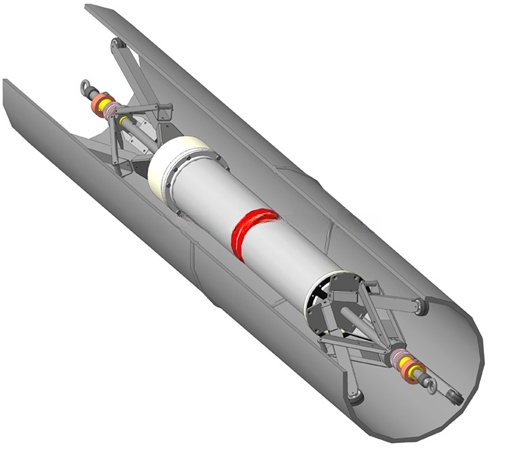

Чтобы снимок был равномерно четким по всей длине сварного соединения, важно расположить моноблок рентгеновского аппарата строго по центру контролируемого объекта.

Для этой цели отлично подходит тележка-центратор.

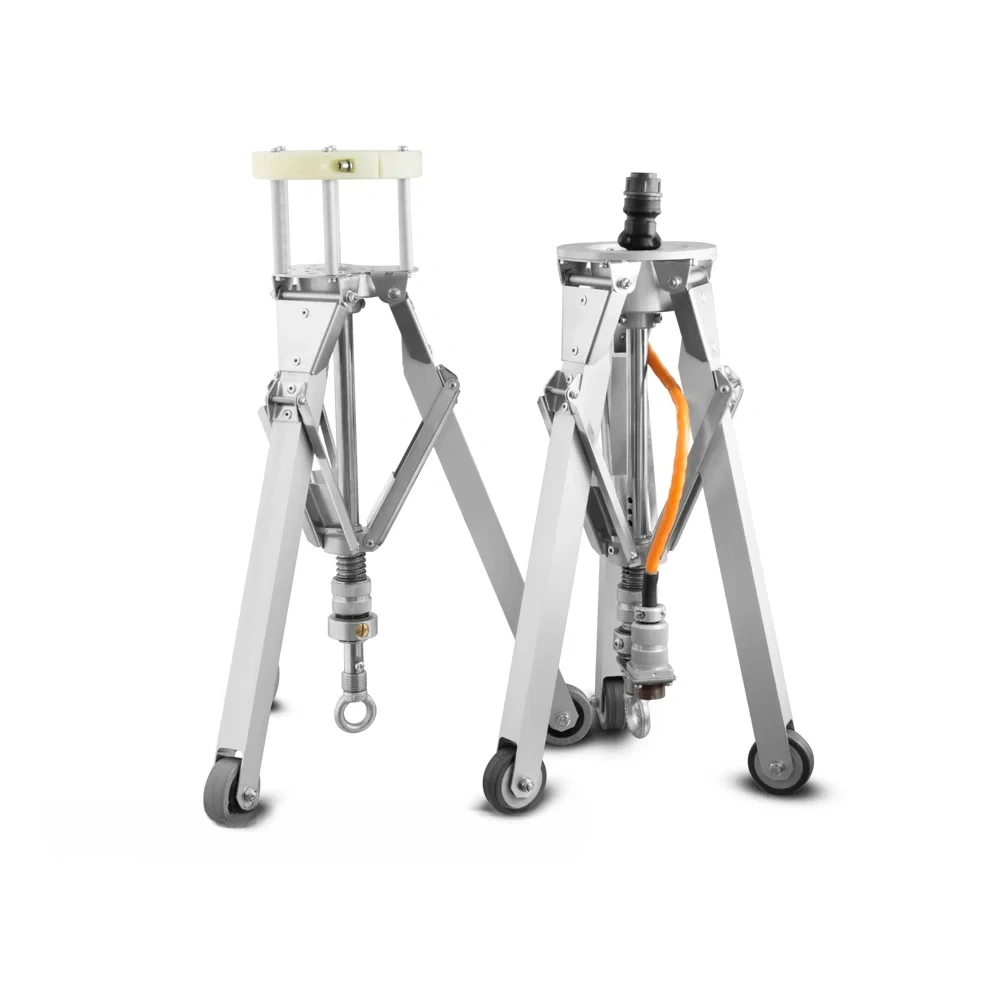

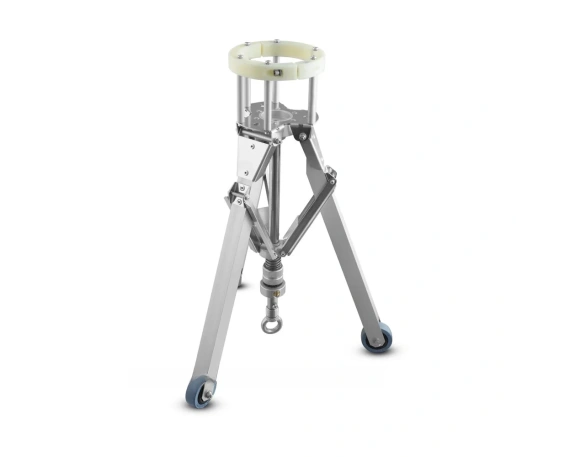

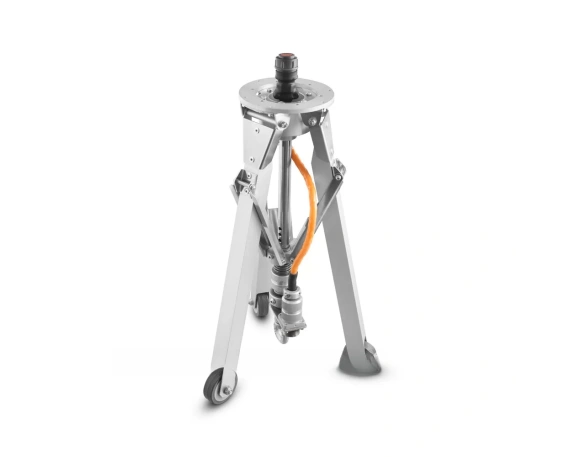

Внутритрубная тележка рентгеновского аппарата Арсенал 200 ПС предназначена для неразрушающего контроля трубопроводов или других цилиндрических изделий диаметром от 159 до 820 мм и представляет собой две части зонтичной конструкции с тремя «ногами», на концы которых прочно закреплены небольшие колеса.

Раствор «ног» регулируется в зависимости от диаметра контролируемого объекта, за счет этого рентгеновский аппарат прочно фиксируется так, чтобы центральные оси моноблока и объекта совпадали.

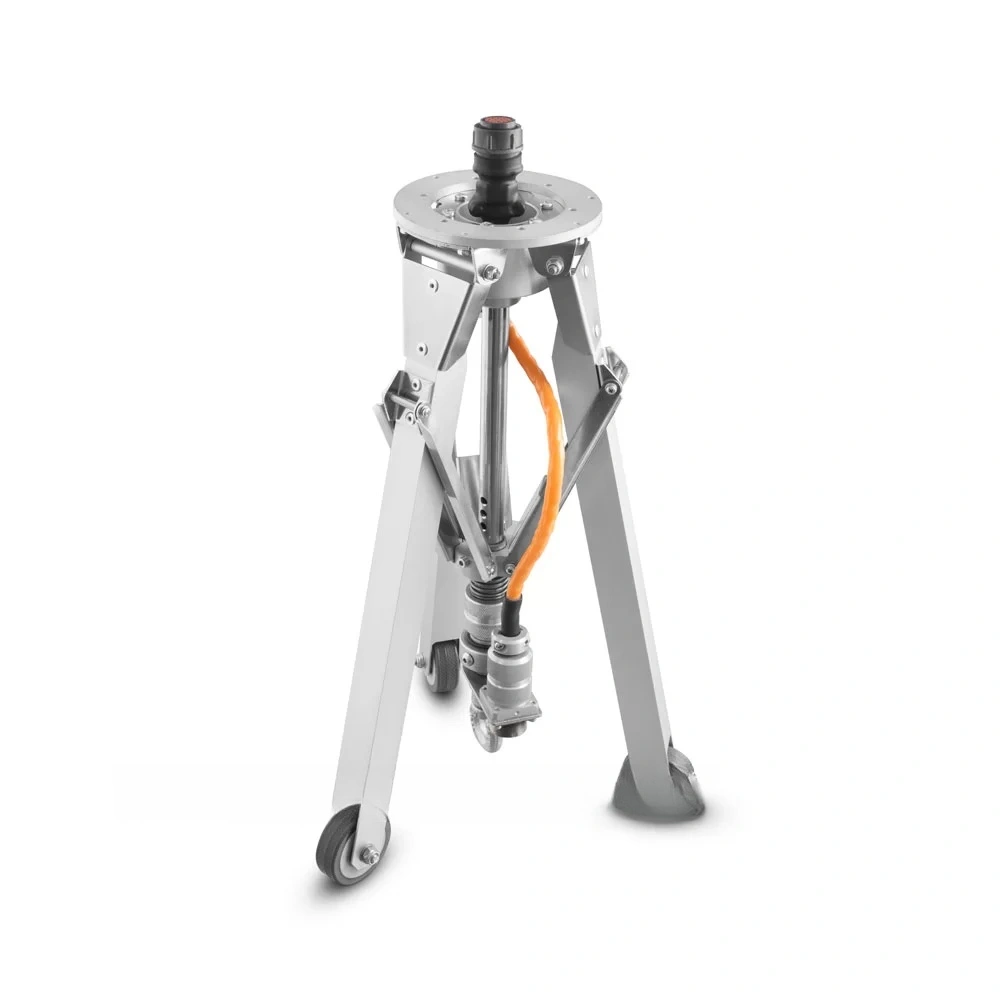

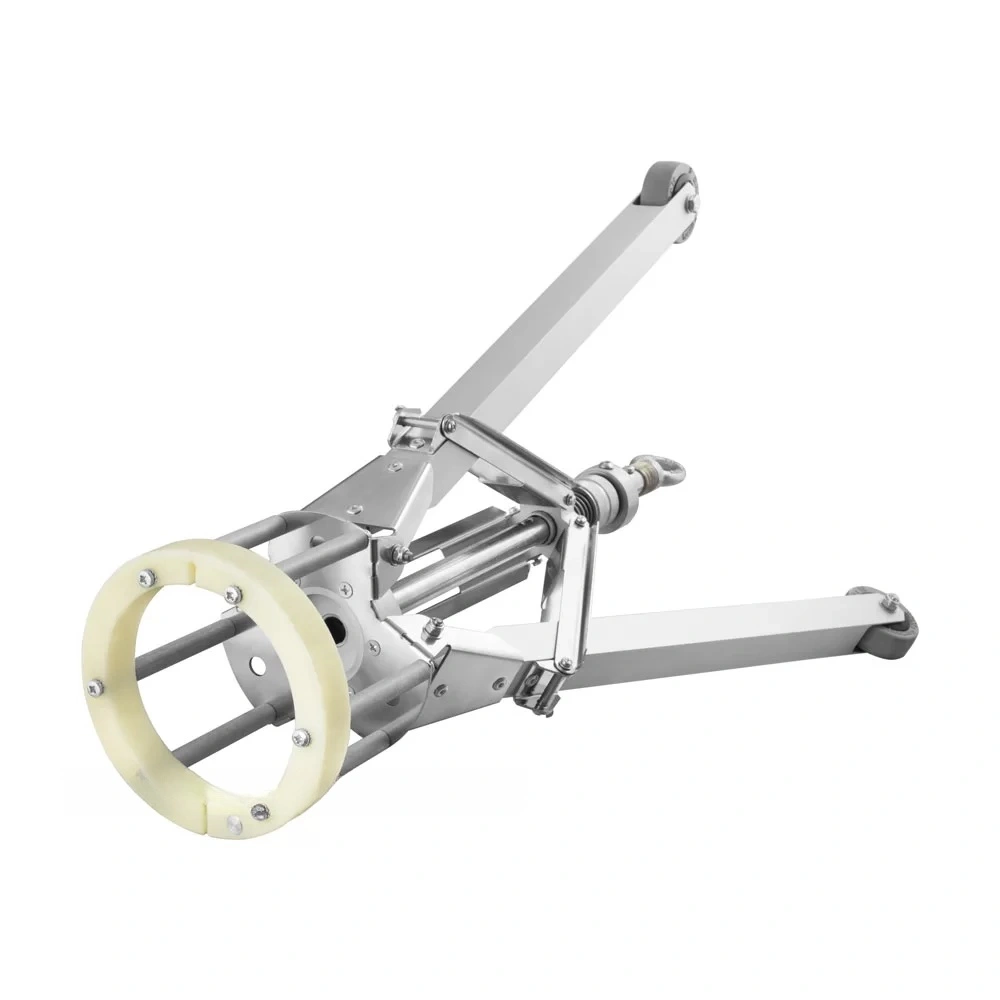

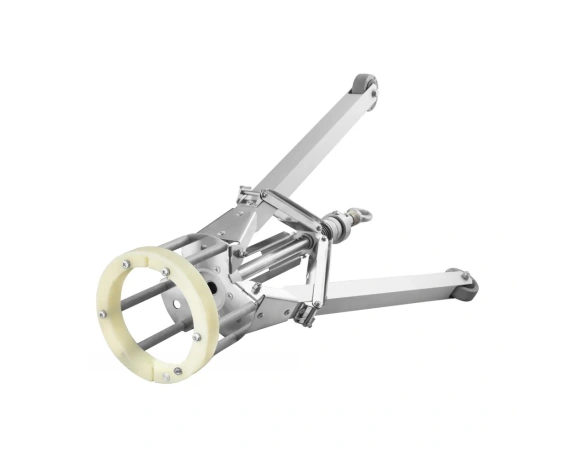

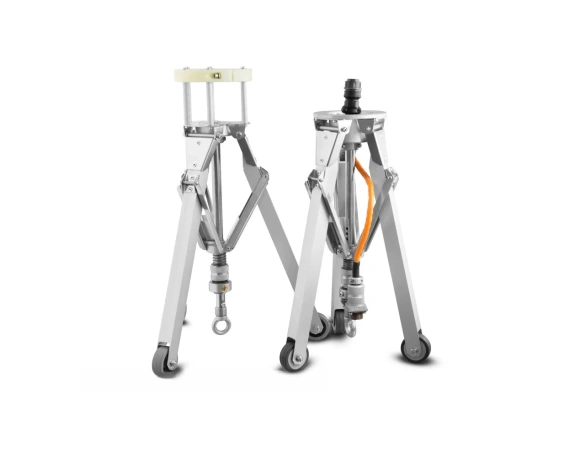

Одна часть тележки крепится спереди рентгеновского аппарата с помощью пластикового хомута. Через нее проходит морозоустойчивый кабель для электроснабжения генератора.

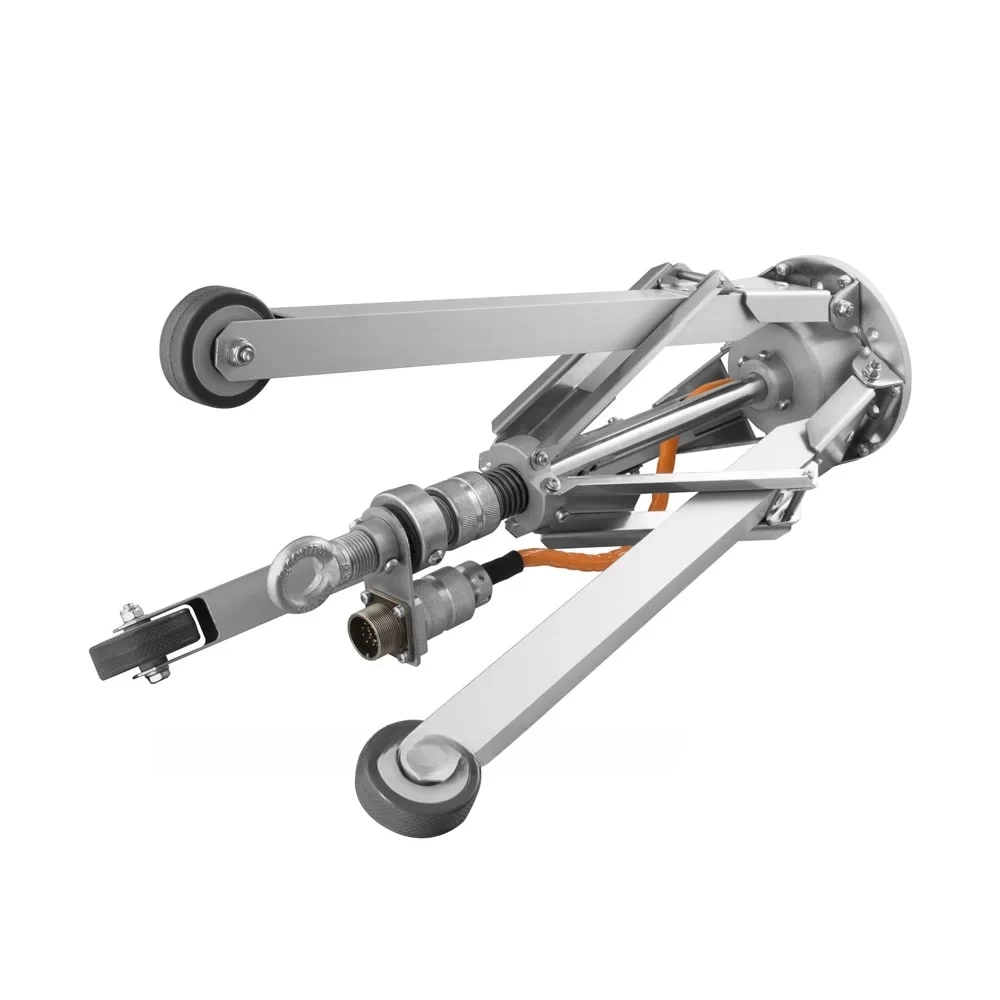

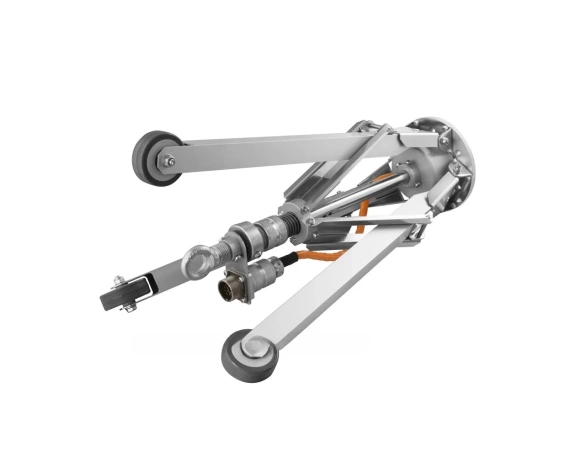

Вторая часть тележки крепится на заднюю часть моноблока с помощью винтов М5х8.

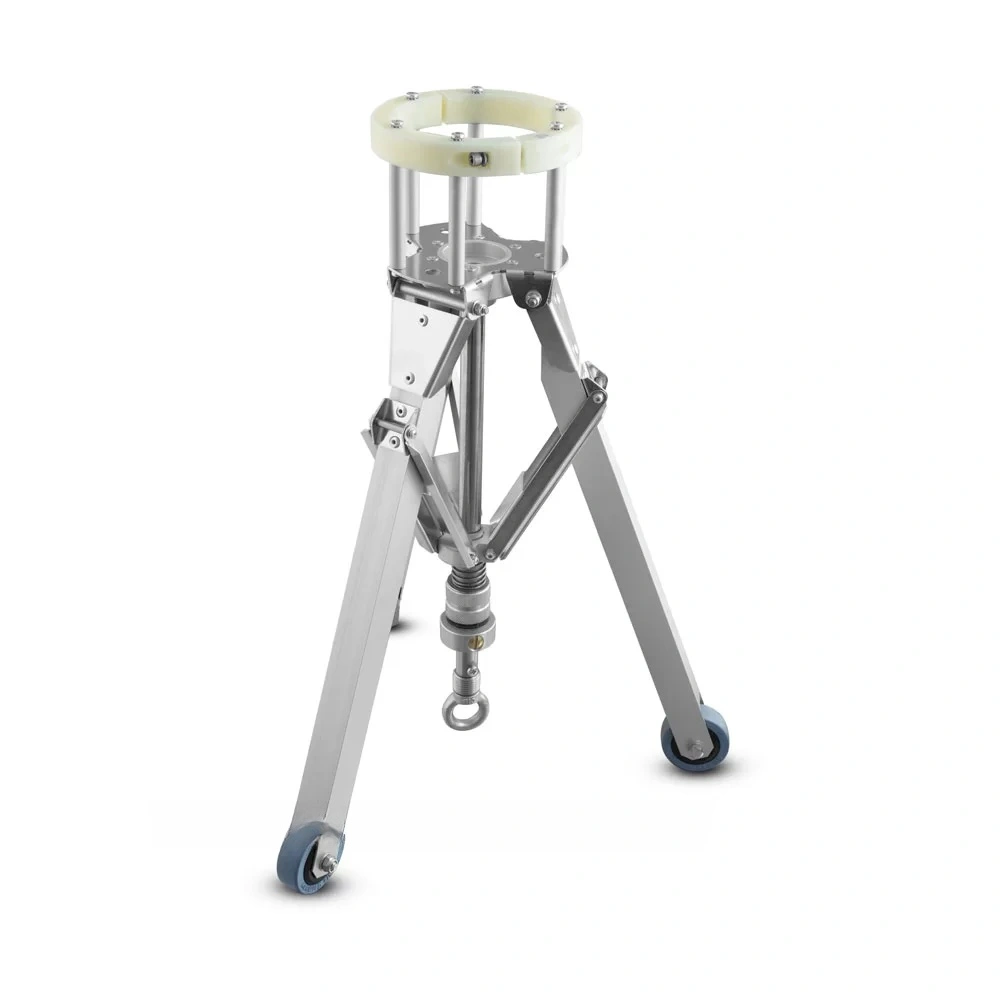

По центру каждой из частей тележки расположены рым-болты для крепления троса, с помощью которого моноблок Арсенал 200 ПС перемещается внутри объекта для точного позиционирования относительно проверяемого сварного шва, а также от одного шва к другому.

Хомут является конструктивной частью тележки-центратора. Винты М5х8 и цилиндрический транспортировочный кейс из пластика входят в базовый комплект поставки.
