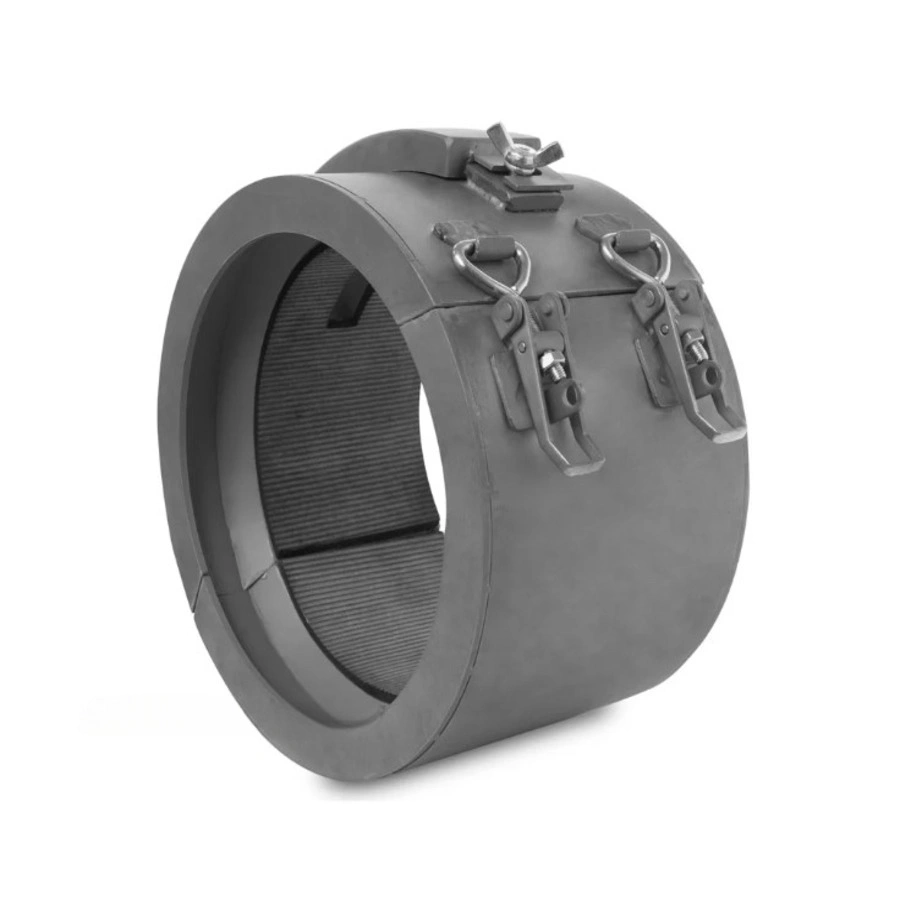

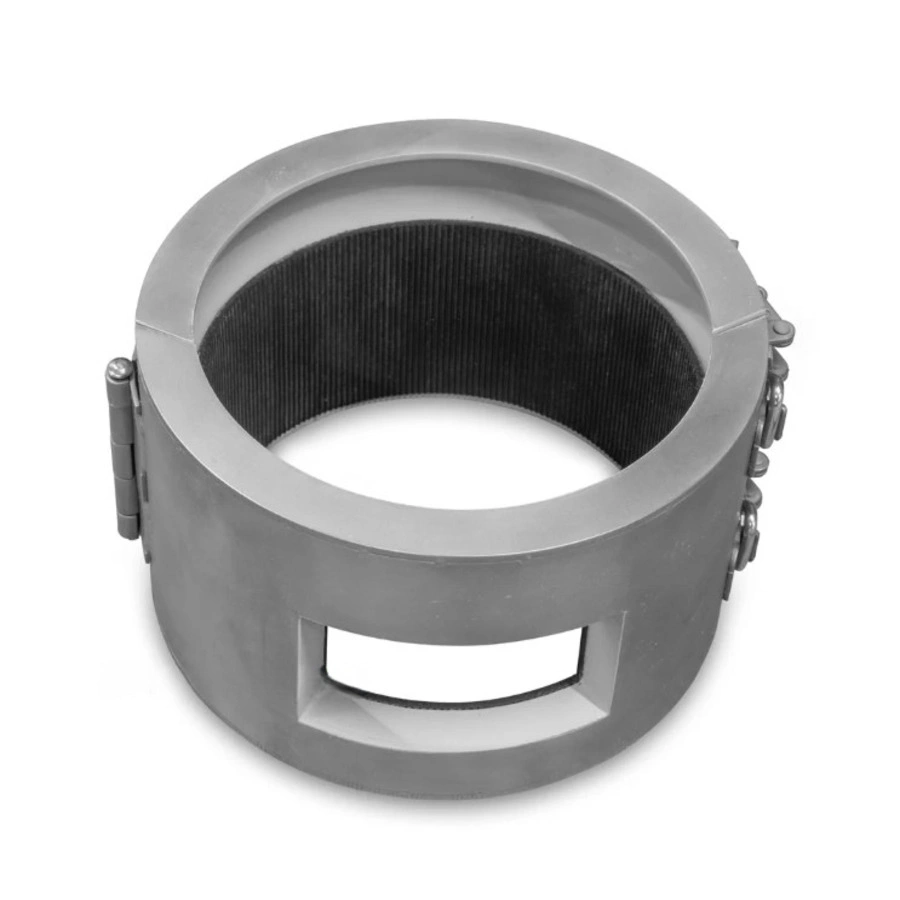

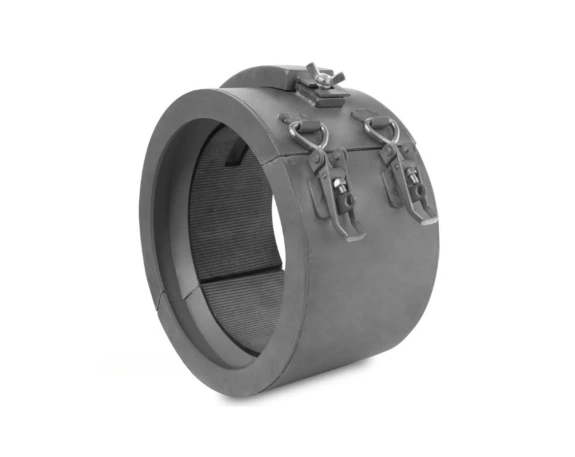

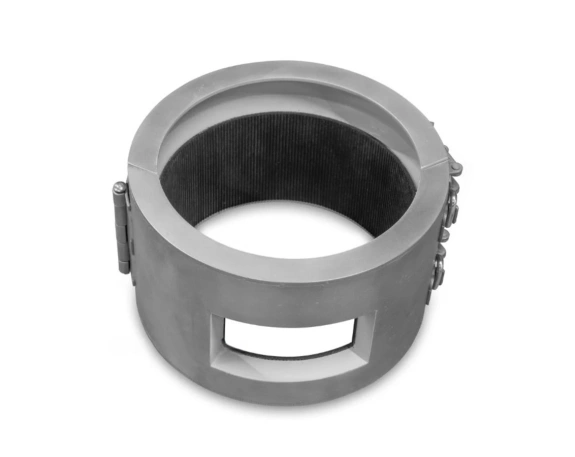

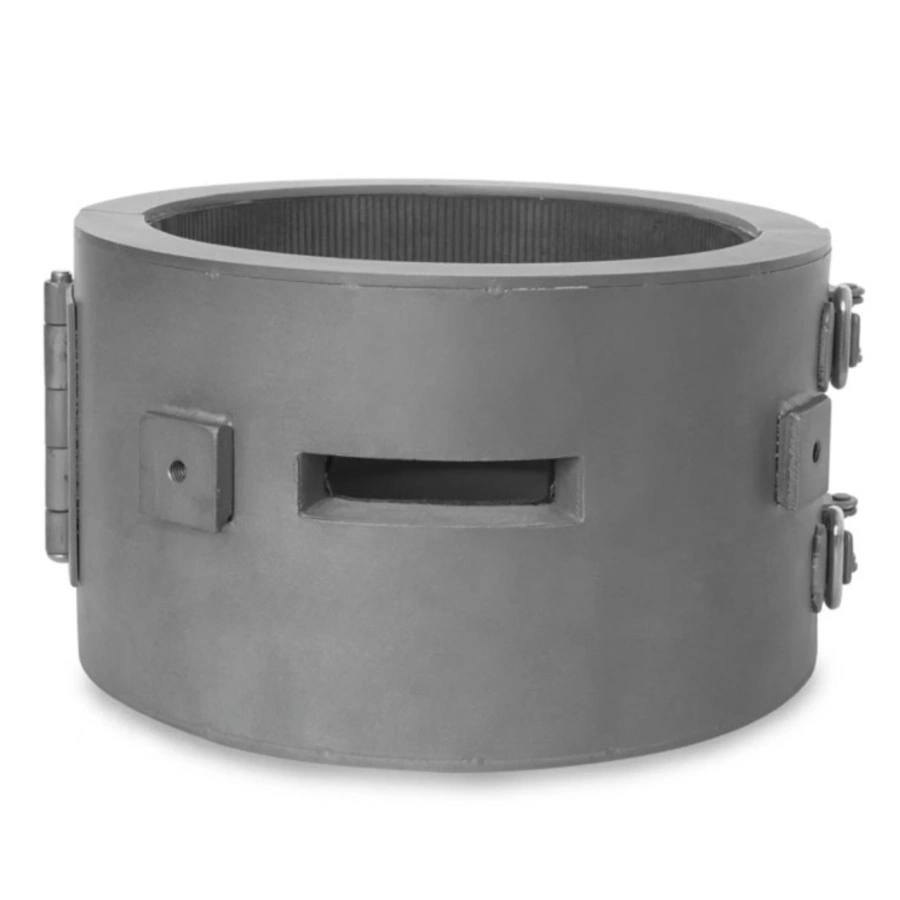

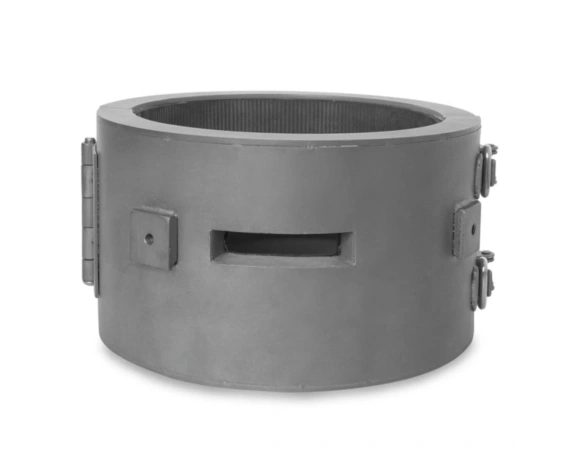

Хомут-диафрагма XRS МП-0-60 разработана для установки на панорамный р/а Eresco 52 и применяется при проведении промышленного рентгеновского контроля. Крепление осуществляется двумя болтами, а прорезиненная прокладка обеспечивает плотное прилегание к корпусу излучателя и защиту от механических воздействий. Конструкция выполнена из нержавеющей стали со свинцовыми элементами, обеспечивающими эквивалент экранирования 14 мм.
Получите консультацию — поможем подобрать оснащение под ваш р/а Eresco 52!

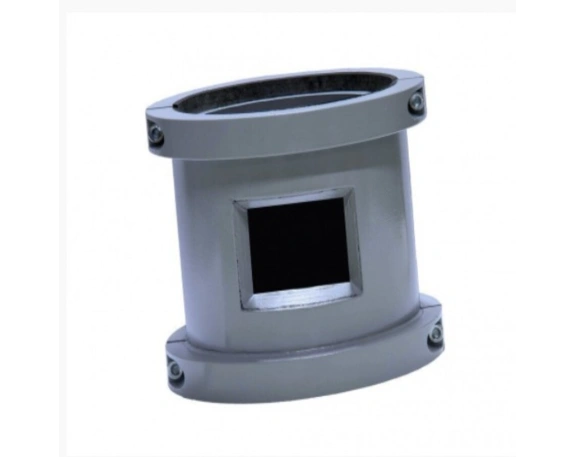

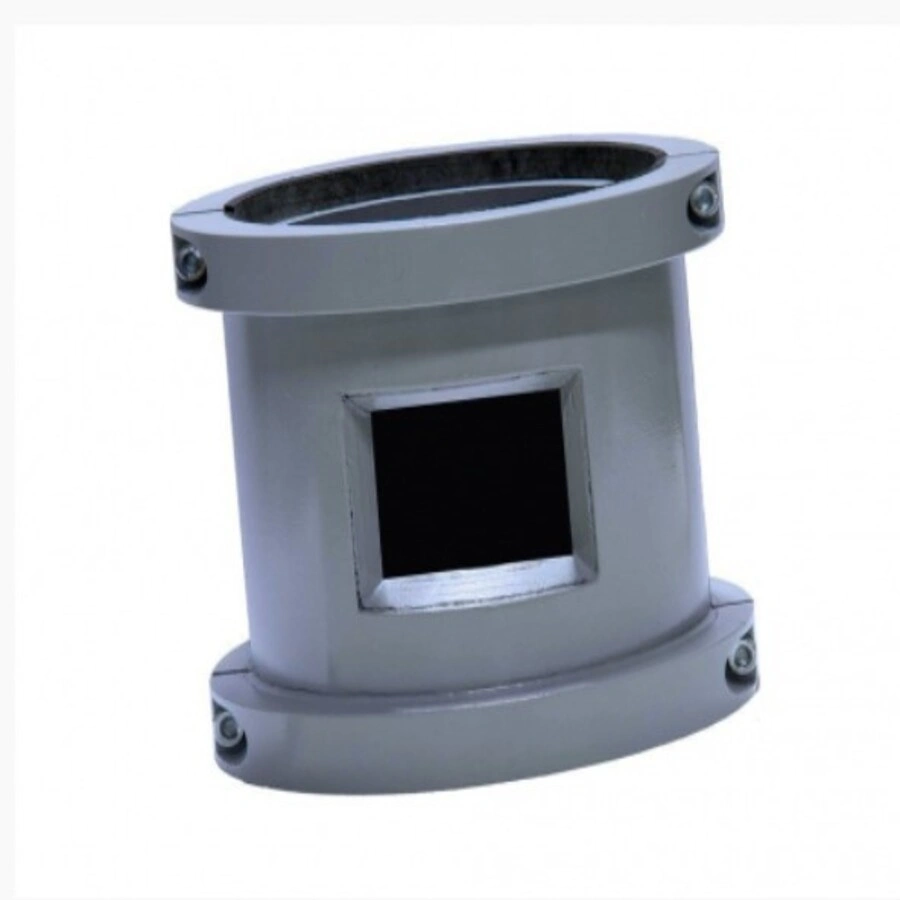

Одной из ключевых функций модели является формирование стабильного рабочего пучка. Размер окна 50 × 100 мм совместно с углами раскрытия 28 × 60° обеспечивает точную геометрию потока при использовании радиографического метода. Отдельного внимания заслуживает свинцовая заглушка, входящая в конструкцию: она позволяет полностью перекрывать лучевой поток при тренировке трубки, настройке оборудования или выполнении сервисных работ.
Модель XRS МП-0-60 создана для панорамных р/а серии Eresco, применяемых при радиографическом контроле сварных соединений. Внутренний диаметр 160/190 мм позволяет устанавливать хомут на излучатель без люфтов, а при фокусном расстоянии 700 мм формируется проекция размером 350 × 800 мм, что особенно важно при контроле протяженных участков конструкций.
Габариты 230 × 204 × 116 мм и масса до 9,5 кг обеспечивают удобство монтажа и транспортировки. Высота 116 мм и наружный диаметр 204 мм делают модель совместимой с широким спектром систем.
При детальном исследовании сварных швов применяется
рентгенографический метод контроля сварных швов, где хомут-диафрагма XRS МП-0-60 с заглушкой обеспечивает точное и стабильное направление потока для получения корректных изображений и минимизации рассеивания.
