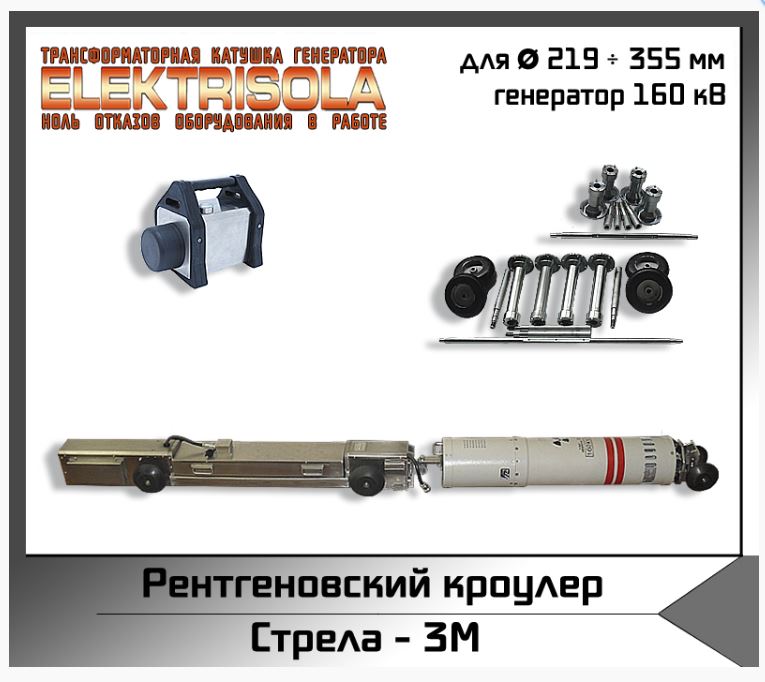

Кроулер серии Стрела – М был специально разработан для обеспечения радиографического метода неразрушающего контроля кольцевых сварных соединений при строительстве промысловых и магистральных нефтегазопроводов. Рентгенографический кроулер Стрела–3М поставляется в комплекте с рентгеновским генератором с напряжением на трубке от 60 до 160 кВ. Кроулер является комплектным модульным блоком, это полностью независимые экспонирующие устройства, работающие без проводов. Кроулер выполняют команды перемещения, остановки и снятия рентгенограммы.
Использование кроулера позволяет ускорить и значительно повысить производительность работы персонала лаборатории. Находясь внутри трубы, кроулер делает только один панорамный рентгеновский снимок сварного соединения, в то время как для внешних аппаратов необходимо как минимум четыре снимка для малых диаметров труб. Также отпадает необходимость переустановки рентгеновской трубки на каждом сварном шве. Качество снимков максимальна, так как просвечивается лишь одна стенка трубы. Когда вы приобретаете у нас рентгеновское оборудование для ЛНК, то остаетесь довольны в первую очередь его надежностью, мощностью, качеством, ценой.
| Технические характеристики: | Комплект поставки СТРЕЛА-3М: | ||
| Диаметры труб (мм) | 219÷355 | Самоходная установка КРОУЛЕР | 1 |
| Максимальная масса кроулера в сборе (кг) | 90 | Рентгеновский генератор XXHА-1605 | 1 |
| Дальность действия (км) | 5 |
Магнитная система управления
— передатчик — приемник |
1 |
| Скорость движения (м/мин) | 13 | ||
| Точность позиционирования (мм) | ±5 | ||
| Угол подъема | 30º | Аккумуляторный блок | 1 |
| Радиус поворота | ≥10D | Многоканальное зарядное устройство | 1 |
| Мощность двигателя (Вт) | 400 | Комплект расширенных валов | 1 |
| Привод колес RWD | 6×2 | Комплект кабелей | 1 |
| Аккумуляторные батарей (В, Ач) | 120/7 | Комплект ЗИП | 1 |
| Диапазон рабочих температур | -30º~ +50º | Транспортировочный кофр | 3 |
| Влажность | ≤90% | Документы к оборудованию (на русском языке) | |
| Рентгеновская трубка (модель) | ХС39В | Паспорт | 1 |
| Напряжение трубки (кВ) | 60÷160 | Инструкция по эксплуатации | 1 |
| Поток излучения (панорамный) | 40º × 360º | Гарантийный талон (18 месяцев) | 1 |
| Ток трубки (мА) | 5 | Декларация о соответствии ТС / ГОСТ-Р | 1/1 |
| Фокусное пятно (мм) | 1,0 × 2,0 | Санитарно эпидемиологическое заключение | 1 |
| Проникающая способность Fe(мм), пленка Agfa D7 | 15 | Сертификат ISO9001 / ЕС | 1/1 |
