Рентгеновский аппарат МАРТ-200

Спектрофлэш
Рентгеновский аппарат МАРТ-200 превью 1
Рентгеновский аппарат МАРТ-200 превью 2
Рентгеновский аппарат МАРТ-200 превью 3
Рентгеновский аппарат МАРТ-200 превью 4
Рентгеновский аппарат МАРТ-200 превью 5
Рентгеновский аппарат МАРТ-200 превью 6
Гарантия: 1 год
0 (0)

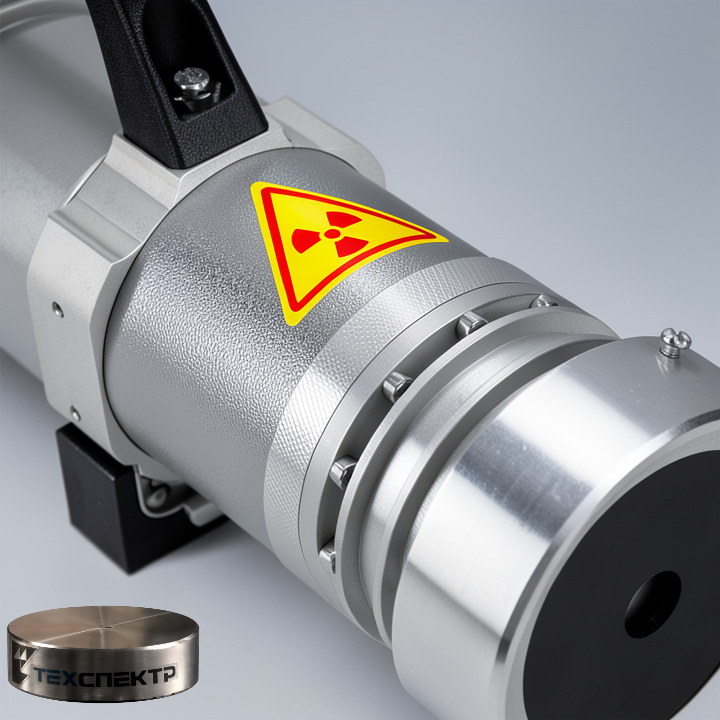

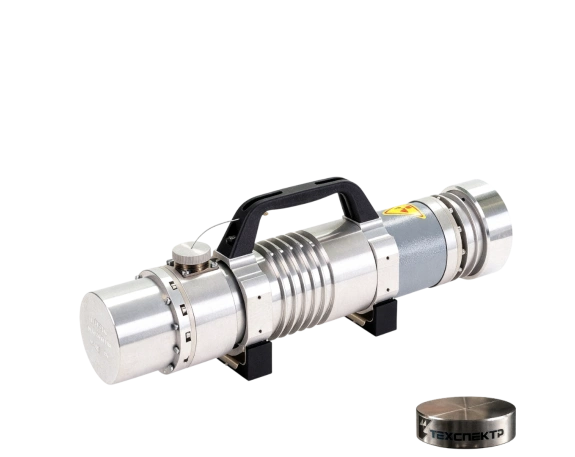

МАРТ-200 является портативным моноблочным рентгеновским аппаратом постоянного тока, который предназначен для контроля качества сварных швов резервуаров, трубопроводов и корпусов изделий. Он обеспечивает возможность проведения панорамных съемок благодаря торцевому выходу пучка излучения с углом 140°.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Аппараты МАРТ, включая МАРТ-200 и МАРТ-250, представляют собой российские промышленные рентгеновские аппараты, которые находят применение в нефтяной, газовой, химической отраслях, судостроении, железнодорожном транспорте, машиностроении, космической и оборонной промышленности.

Особенностью проведения радиографического контроля в реальных условиях является требование к компактным и легким источникам рентгеновского излучения. Рентгеновские аппараты МАРТ позволяют достичь уникального баланса между мобильностью и сохранением необходимой мощности дозы излучения для контроля толщин до 42 мм. В сравнении с другими аппаратами постоянного потенциала, масса пульта управления и моноблока аппарата МАРТ-200 составляет всего 10 кг, в то время как у других аппаратов вес может достигать 20-40 кг. Это обеспечивает значительное преимущество в условиях работы на месте проведения контроля. На сегодняшний день рентгеновские аппараты МАРТ отличаются компактностью и мобильностью, чего не найти в других подобных аппаратах, выпускаемых в России и за рубежом.

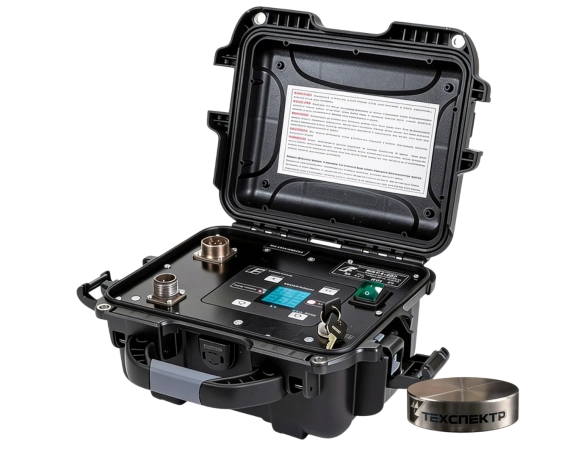

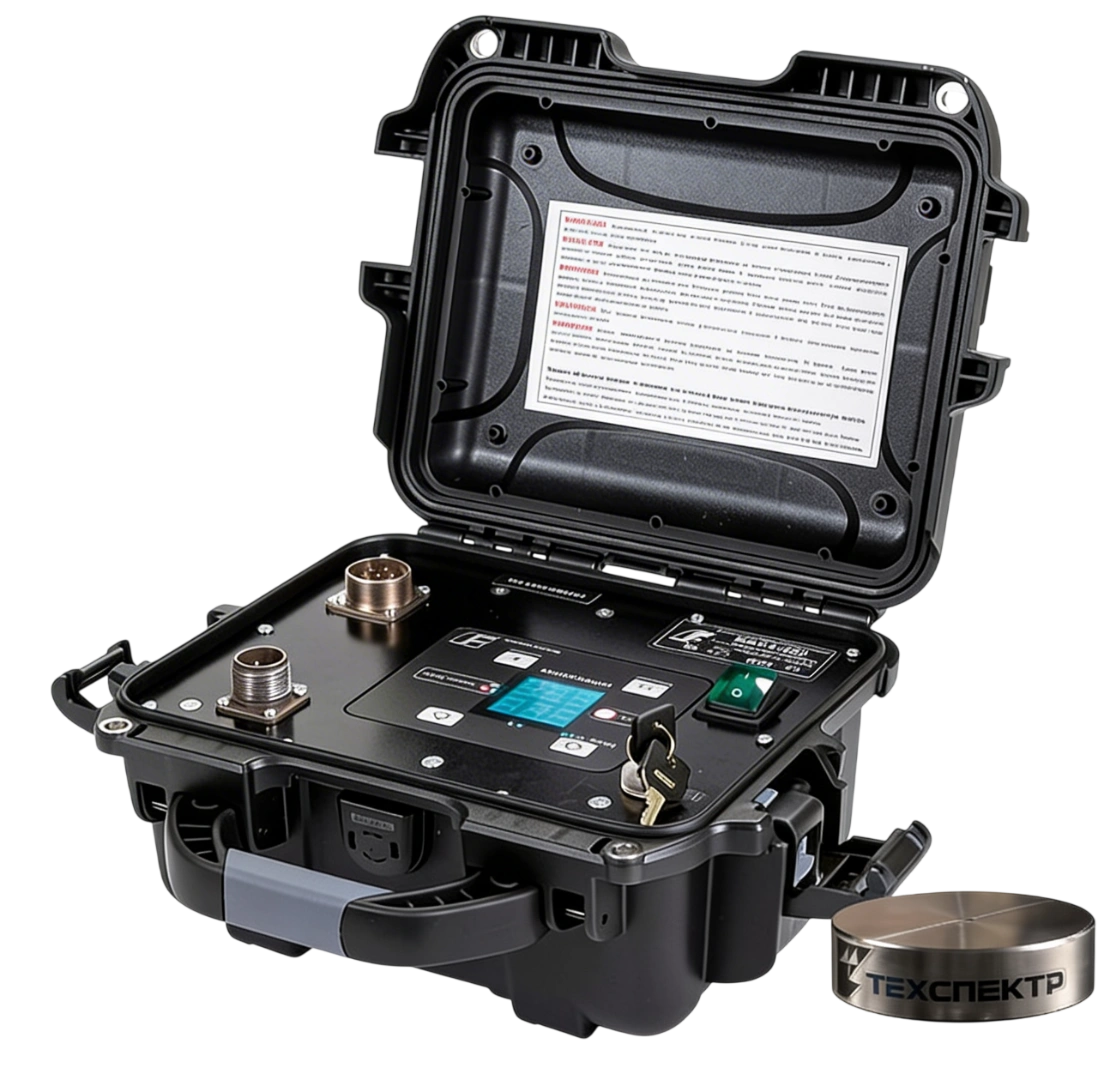

Внутренняя конструкция моноблочного аппарата МАРТ-200 обеспечивает рассеивание тепла высоковольтных частей и предотвращение проникновения жидкостей с помощью трансформаторного масла высокой степени очистки. Внешнее охлаждение осуществляется естественной воздушной конвекцией. Учитывая компактность аппарата и, следовательно, меньшую площадь для отвода тепла, время непрерывной работы излучателя не должно превышать 10 минут. Для длительного контроля, время экспозиции разбивается на несколько частей с паузами между включениями, которые превышают время предыдущей экспозиции. В новой версии пульта управления также есть защитный таймер, который автоматически рассчитывает необходимую паузу, исключая подачу напряжения на трубку ранее заданного времени. Рентгеновский дефектоскоп МАРТ-200 состоит из блока излучателя и ручного или цифрового пульта управления. Цифровой пульт управления имеет электронную схему регулировки анодного напряжения от 105 до 200 кВ с шагом 5 кВ и индикацию текущего значения. С использованием цифрового таймера в новой версии, возможно отображение остаточного времени экспозиции, а также добавлена индикация "излучение", которая сигнализирует о наличии напряжения на трубке.

Перед началом работы или после длительного перерыва термоэмиссионная трубка должна пройти процедуру тренировки подробно описанную в руководстве по эксплуатации. Это гарантирует быстрый переход трубки на рабочий режим во время последующих экспозиций с заданными значениями анодного напряжения и увеличивает ресурс работы излучателя. Новая версия пульта управления позволяет проводить тренировку в автоматическом режиме. Достаточно установить требуемое значение напряжения и выбрать тренировочный режим. В классической версии пульта тренировка производится вручную, путем плавного увеличения анодного напряжения до требуемого рабочего значения.

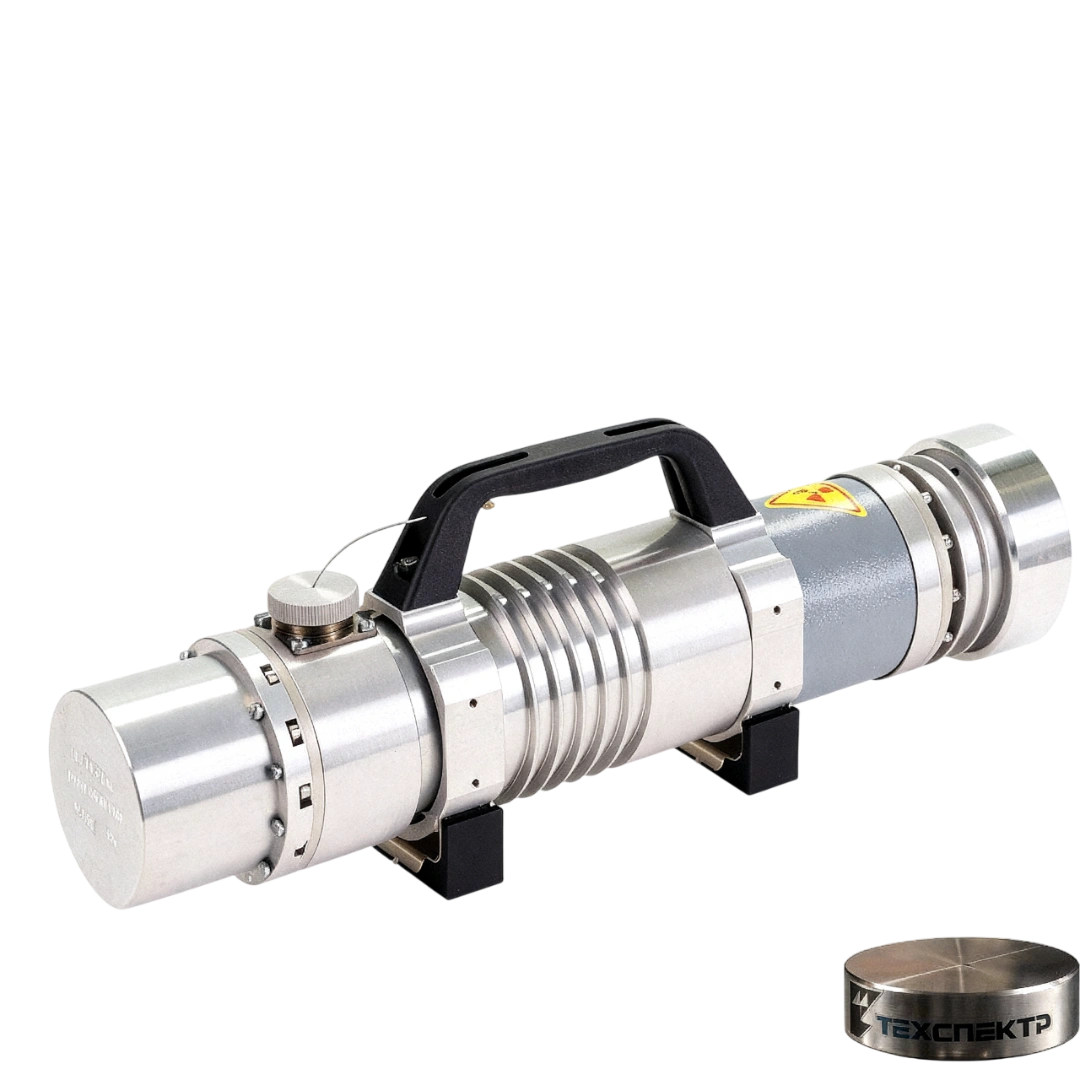

Аппараты МАРТ (200, 250) основаны на маслонаполненном компактном цилиндрическом блоке, который содержит несколько ключевых компонентов. Малогабаритный блок питания в аппарате формирует регулируемое постоянное высокое анодное напряжение, а также включает в себя рентгеновскую трубку с подогреваемым катодом типа 0,1БПМ27-250. Управление рабочими режимами блока с излучателем осуществляется с помощью пульта, который предлагается в двух вариантах. Классическая версия оснащена ручным управлением режимами, а цифровая версия имеет дополнительные функции. Цифровая версия обладает памятью для сохранения последних установленных параметров, защитой от перегрузки питающей сети, автоматическим таймером для соблюдения временных циклов работы и отдыха, функцией автоматической тренировки трубки, индикаторами анодного напряжения и времени экспозиции, а также клавиатурой с мембранными лавсановыми кнопками.

В аппаратах МАРТ основной компонент, маслонаполненный цилиндрический блок, объединяет несколько функциональных элементов, обеспечивая эффективную работу аппарата. Опциональные пульты управления позволяют выбрать подходящий вариант управления в зависимости от потребностей и предпочтений пользователя.

Номограммы экспозиции для выбора необходимых параметров просвечивания

Графики иллюстрируют связь между толщиной стали, напряжением на рентгеновской трубке и экспозицией для рентгеновского аппарата МАРТ-200, при различных условиях облучения. Учитывая особенности излучения аппаратов МАРТ и ограничения по времени непрерывной работы, рекомендуется использовать высокочувствительные рентгеновские пленки с усилительными экранами в качестве фотоматериала. Для достижения необходимой чувствительности контроля, сокращения времени экспозиции и экономии ресурсов источника излучения, AGFA F8 рентгеновская пленка с флуорометаллическим экраном RCF рекомендуется применять. На объектах ОАО «Газпром» рекомендуется использование данной пленки. В случаях, когда требуется повышенная четкость снимков, рекомендуется применять пленку AGFA D7 со свинцовыми экранами. Эта пленка соответствует требованиям РД-25.160.10-КТН-016-15 ОАО «АК «Транснефть» и также рекомендуется к применению на объектах ОАО «Газпром». При выборе напряжения на трубке следует ориентироваться на номограмму, при этом сохраняется приемлемая временная экспозиция.

Бренд
Спектрофлэш
Материал трубки
Стекло
Выход направленного излучения
Торцевой
Направление излучения
Направленно-панорамный
Тип питания трубки
Постоянный ток
Напряжение, (kV)
200

Технические характеристики

Рабочее напряжение на рентгеновской трубке 105 ÷ 200 кВ
Доза рентгеновского излучения в прямом пучке на расстоянии 500 мм от фокуса трубки за 1 мин 1 Р
Диаметр фокусного пятна 3 мм
Максимальная толщина просвечиваемой стали с фокусного расстояния 700 мм за время экспозиции 10 мин 20 мм (D7 + Pb)
30 мм (F8 + RCF)
40 мм (F8 + NDT 1200)
Мощность аппарата 100 Вт
Потребляемая мощность

не более 450 ВА

Метод просвечивания направленный
панорамный
Диапазон рабочих температур -20 ÷ +40 ºС
Масса рентгенаппарата 6 кг
Масса ПУ 4 кг
Габариты рентгенаппарата 430 × 100 × 160 мм
Габариты ПУ 330×260×170 мм

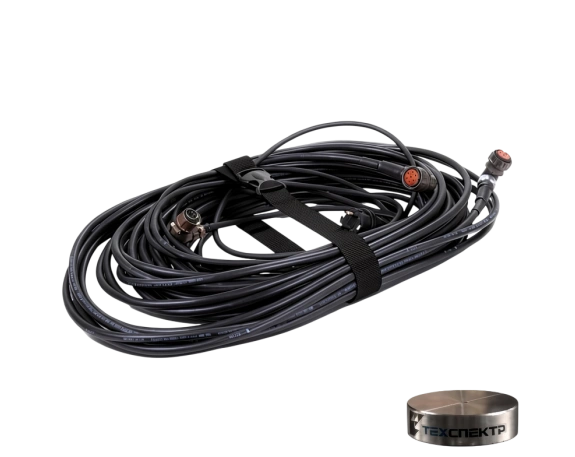

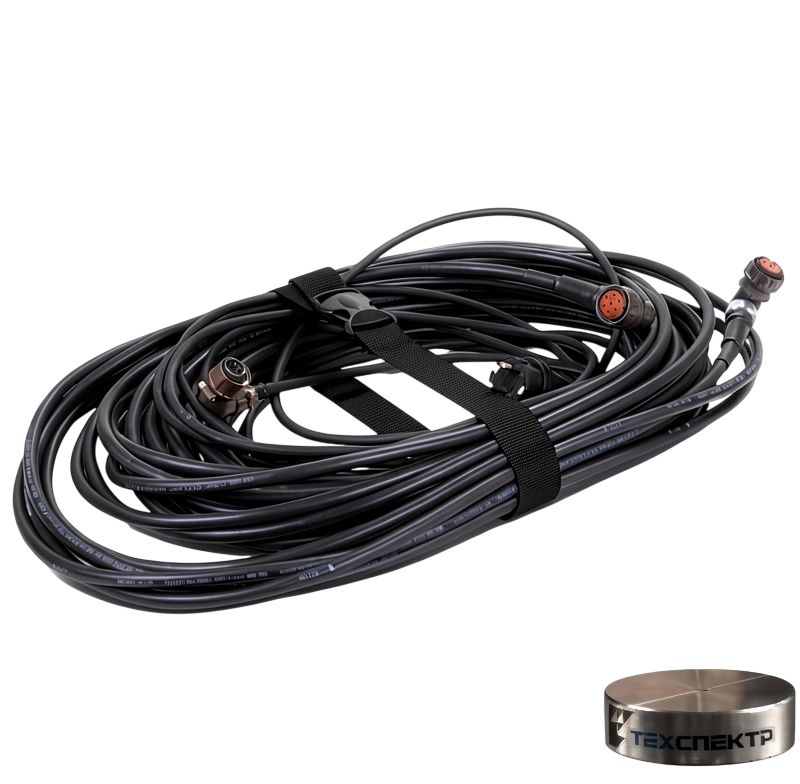

Длина кабеля

соединительный - 30 м

Степень защиты

Класс защиты IP20;
I по ГОСТ IEC 61140.

Средняя наработка на отказ

не менее 200 часов

Наименование Количество

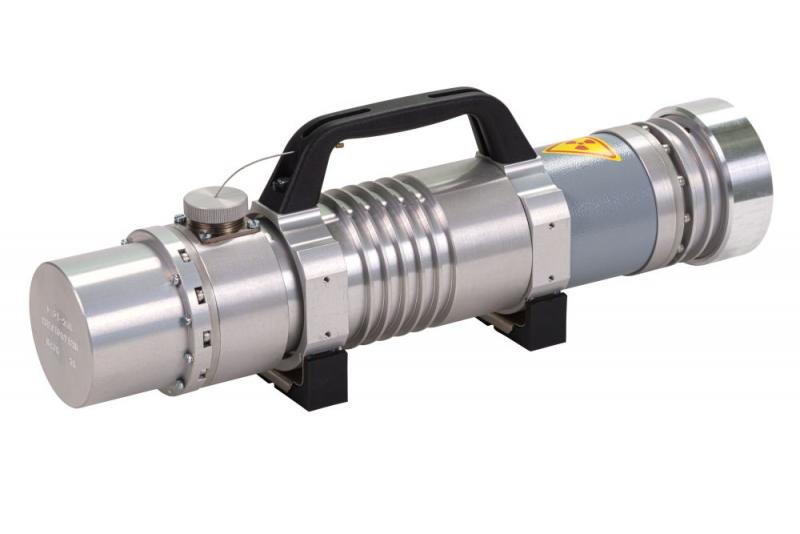

Рентгеновский блок 1 шт.

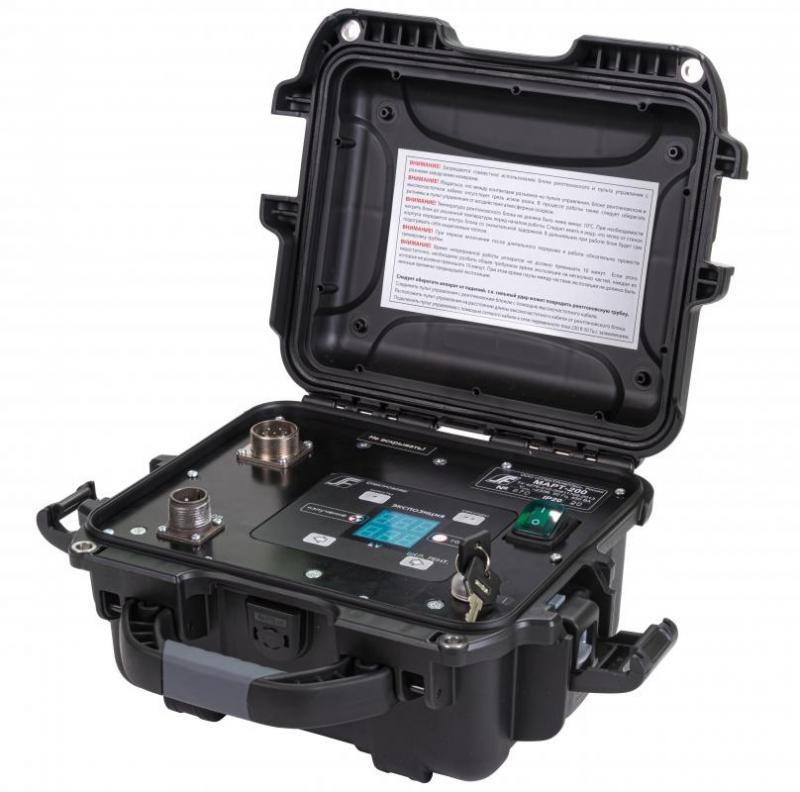

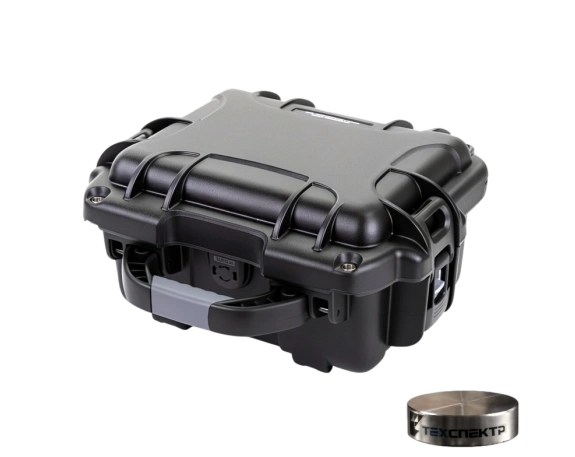

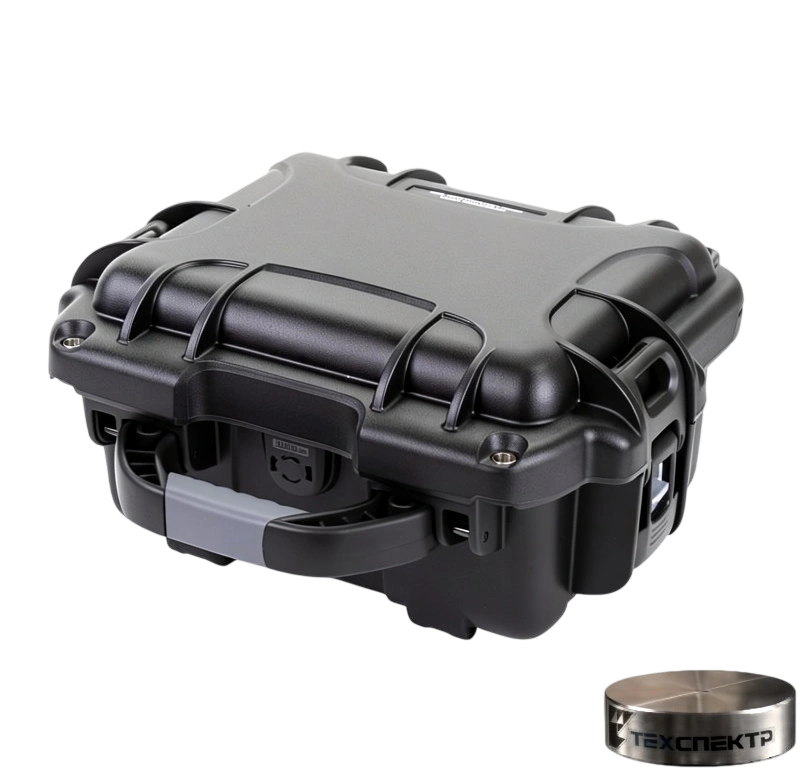

Пульт управления 1 шт.
Сетевой кабель 1 шт.

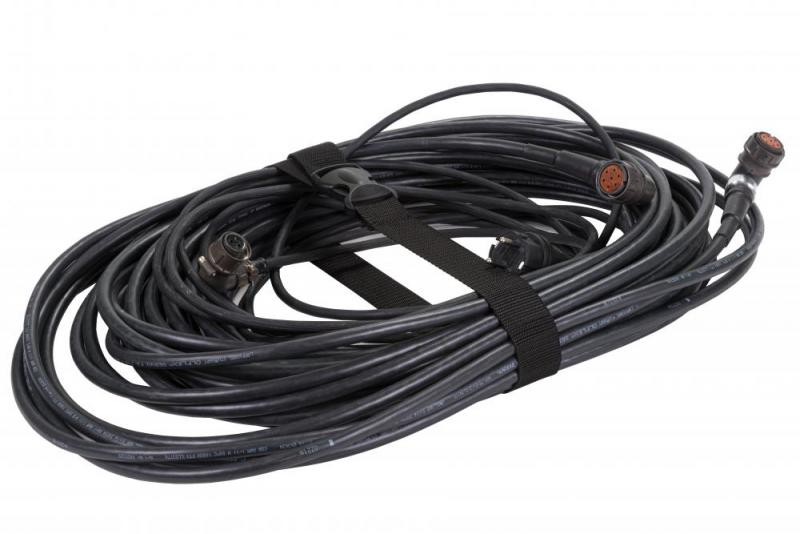

Высокочастотный кабель 1 шт.

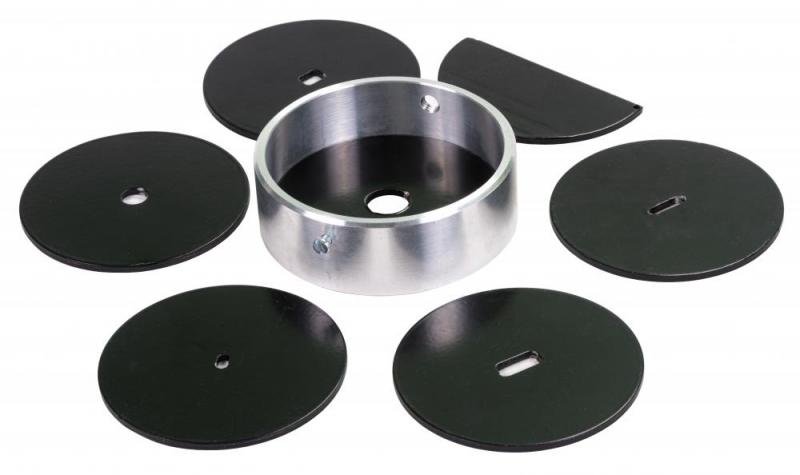

Коллиматор 60° × 60° с набором сменных диафрагм опционально

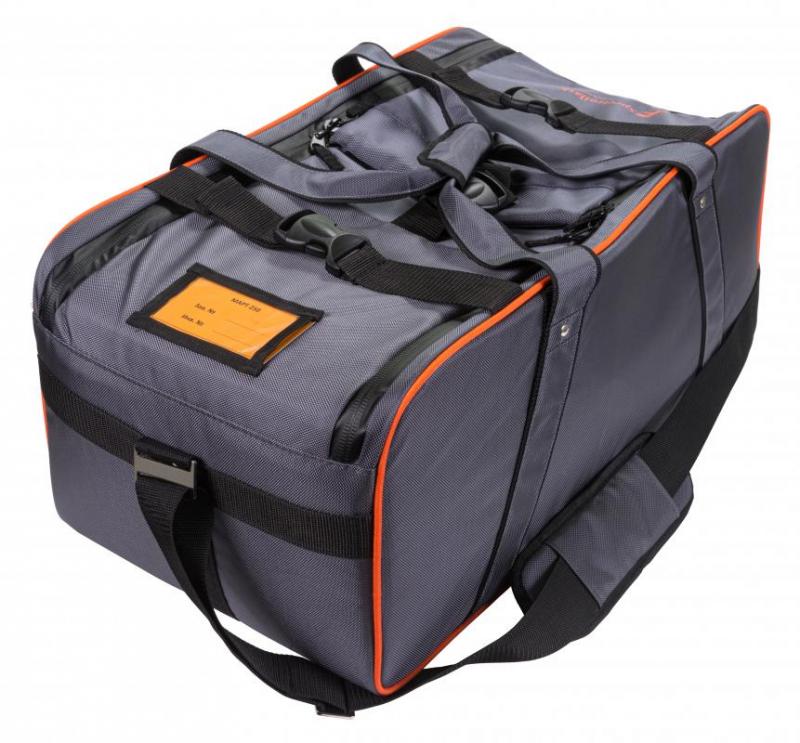

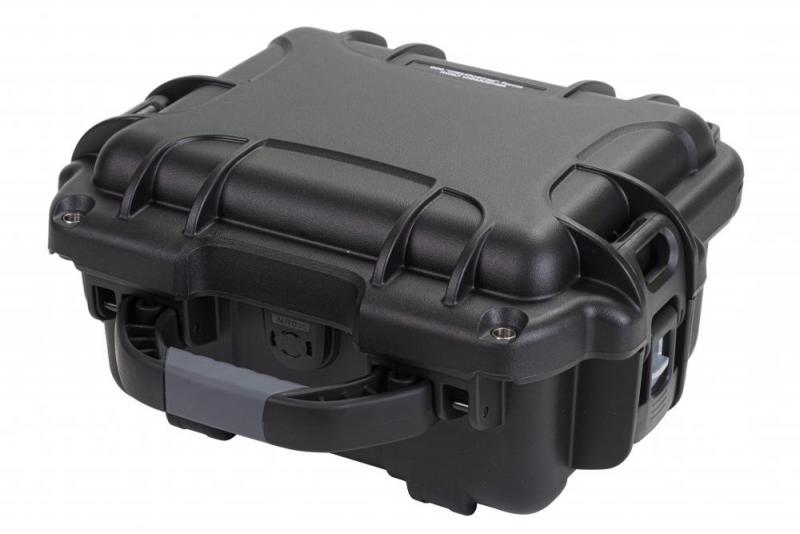

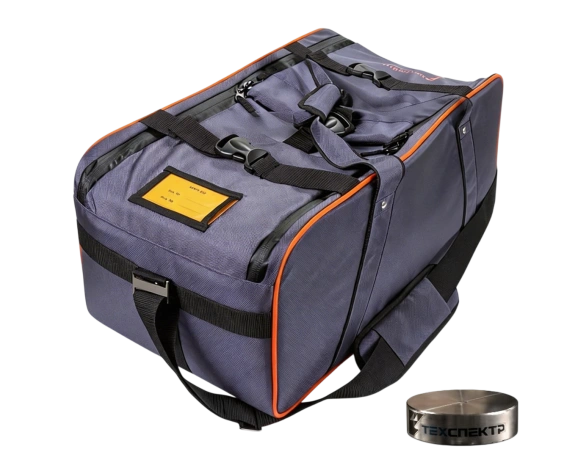

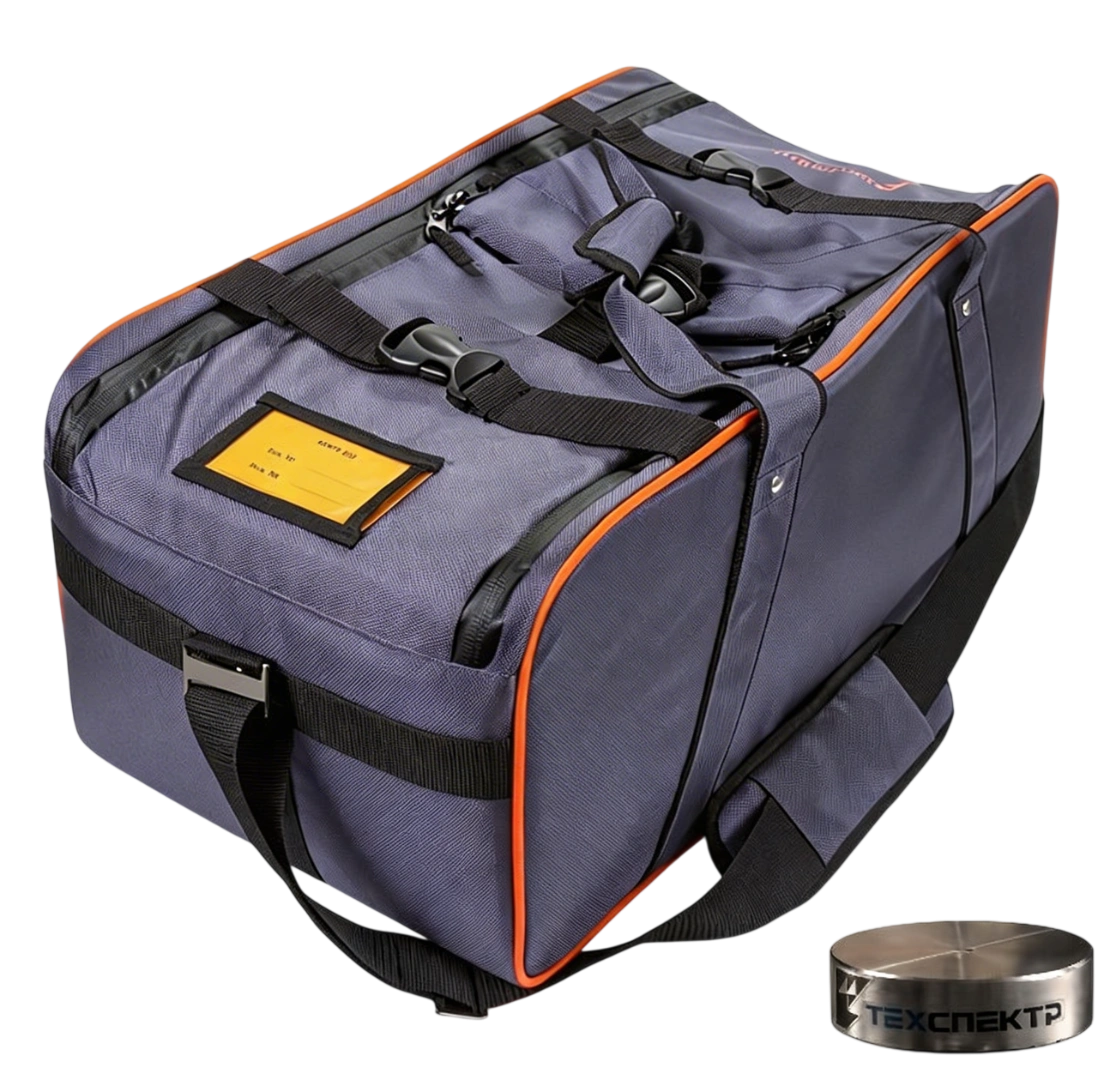

Футляр или сумка для переноски 1 шт.
Комплект эксплуатационной документации 1 компл.
