Переносной РФА (XRF-анализатор) TrueXR GOLD BOX определяет наличие и массовую долю химических элементов от магния (12) до урана (92), в образце методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией.
Портативный прибор можно применять для проверки химического состава металлов, сплавов и других органических и неорганических веществ по месту их нахождения, в том числе в полевых условиях.
Примеры использования:
- Проверка сплавов – определение марки, контроль качества, сортировка отходов.
- Экологические исследования – анализ почв, обнаружение твердых загрязняющих веществ.
- Проверка продукции на соответствие потребительским нормативам и нормам безопасности, например, RoHS.
- Геологическая разведка – обнаружение руд и других полезных ископаемых.
- Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
- Анализ масел на наличие присадок и продуктов износа.
- Анализ содержания серы в топливе морских судов.
- Контроль качества продукции на нефтеперерабатывающих заводах.
- Контроль сырья при нефтедобыче.
- Контроль износа двигателей (элементы/присадки/углеводороды в маслах).
В состав XRF-анализатора TrueXR GOLD BOX входит:
– источник рентгеновского излучения,
– система детектирования рентгеновского излучения,
– цифровой блок управления,
– блок питания.

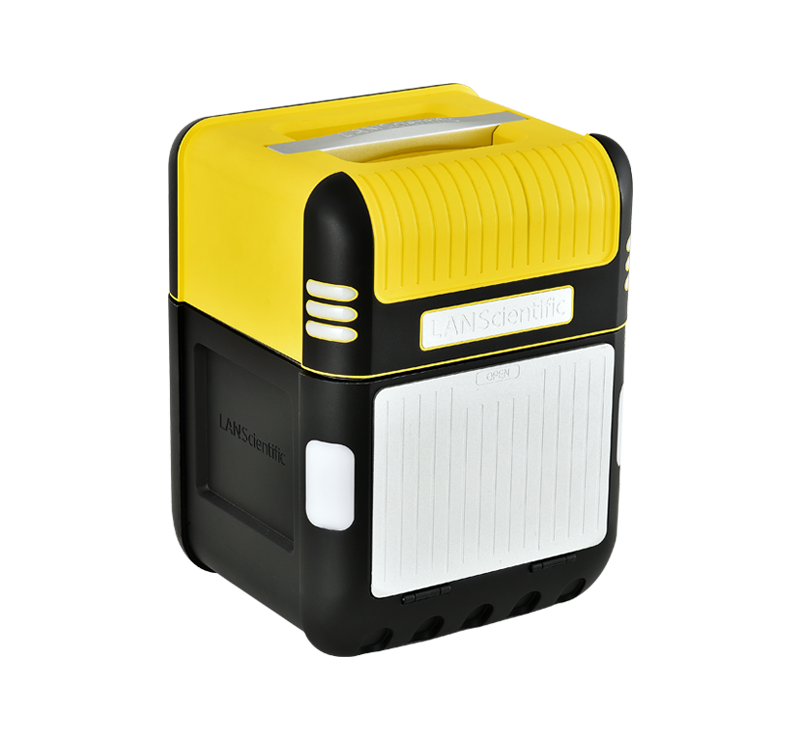

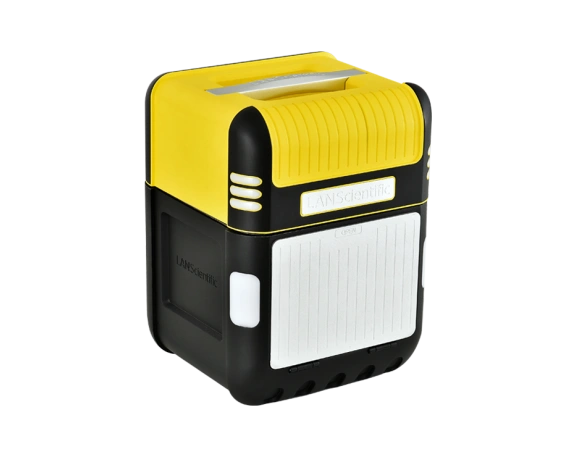

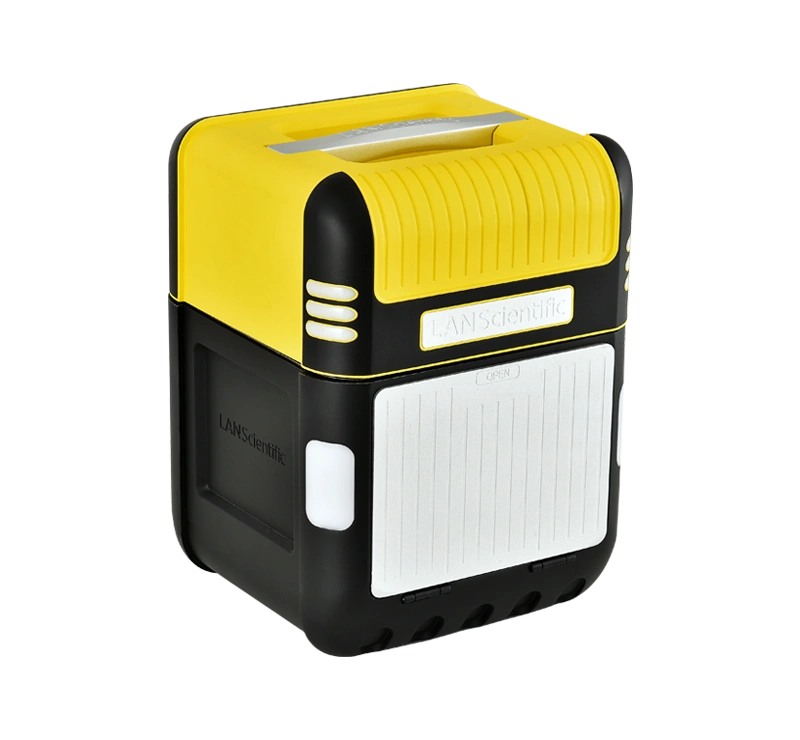

Все компоненты TrueXR GOLD BOX установлены в компактный пластиковый корпус в форме коробки с откидной крышкой. Габаритные размеры прибора – 200х200х268 мм, масса – 4,1 кг.
В качестве источника рентгеновского излучения применяется трубка небольшой мощности (до 50 кВ) с анодом из серебра, вольфрама или родия (опция), ток которого составляет 200 мкА.
Система фиксации рентгеновского излучения может быть выполнена на основе дрейфового диода Si-PIN либо высокочувствительного кремниевого дрейфового детектора SDD (опция).
Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).
Цифровой блок управления реализован в виде встроенного ПК с сенсорным дисплеем, специализированным ПО и памятью 32 Гб, а также USB-, WiFi- и Bluetooth-интерфейсами для соединения с внешним ПК, смартфоном или интернет-маршрутизатором.
Управление анализами, ввод настроек и обслуживание оборудования, а также обработку и просмотр результатов испытаний можно осуществлять с удобного цветного сенсорного дисплея диагональю 5,7 дюймов, либо с внешнего устройства, в том числе с удаленного через интернет-подключение.
Цифровой блок управления хранит настройки прибора, результаты анализов химического состава образцов, в том числе все полученные спектры, а также градуировочные зависимости и библиотеку с марками сплавов, которая доступна для пользовательского редактирования и пополнения.
Принцип действия анализатора:

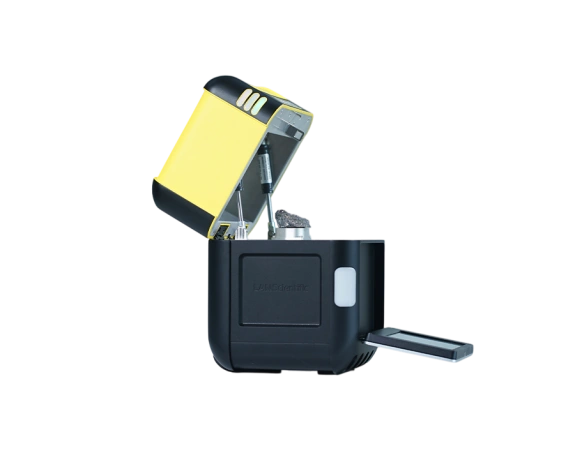

- Образец помещается в испытательный отсек прибора.
- Трубка и детектор находятся в отдельной экранированной камере, отделенной от испытательного отсека специальным рентгенопроницаемым окном. Камера может быть заполнена воздухом, инертным газом (гелием), либо вакуумирована, в зависимости от модификации прибора.
- Рентгеновская трубка генерирует излучение, которое при взаимодействии атомами материала образца возбуждает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
- Детектор фиксирует энергетический спектр вторичного рентгеновского излучения с разрешением не более 136 эВ, преобразует его в электронный сигнал и передает в цифровой блок.
- Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю.

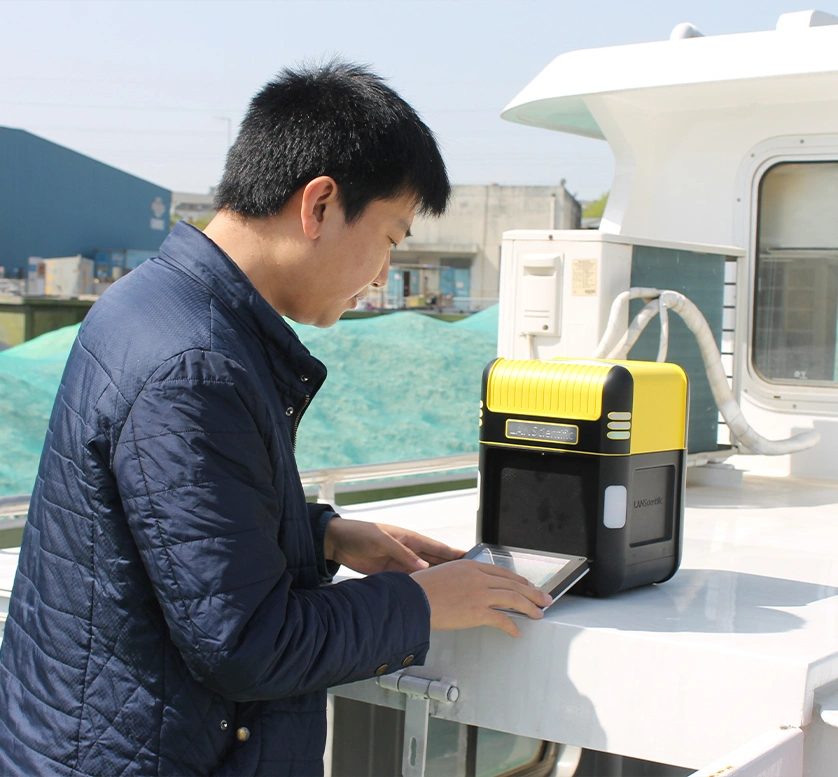

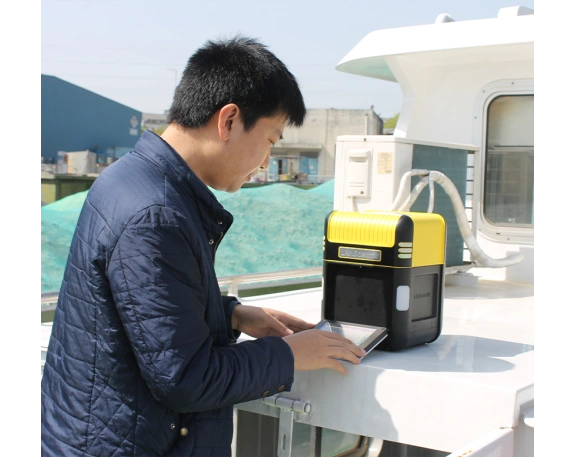

РФА может работать в диапазоне температур окружающей среды – от -20 до +50°С и при влажности от 10 до 90% без образования конденсата, что позволяет использовать его в полевых условиях.
Электропитание РФА TrueXR GOLD BOX осуществляется от аккумуляторной батареи, способной обеспечить работу прибора в течение 8 часов. Рентгеновская трубка в режиме излучения потребляет не более – 4 Вт.
Преимущества использования портативного рентгенофлуоресцентного анализатора TrueXR Gold Box
– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно.
– Надежные и точные качественные и количественные алгоритмы измерения химических элементов в составе образца, такие как алгоритм Super FP-Tree и метод корректирующей кривой от LANScientific, не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.
– Программное обеспечение XRF-анализатора позволяет легко и быстро, буквально в один клик, вводить все параметры испытания и управлять его процессом.
– Широкий функционал прибора, возможность гибкой настройки его работы и формата представления результатов позволяют оптимизировать работу TrueXR GOLD BOX в соответствии с индивидуальными задачами пользователя, в том числе:
- Настройка пороговых значений детектирования для выборочного скрининга определенных элементов.
- Формирование отчетов в форматах PDF и Excel.
- Редактирование отчетов в формате Excel.
- Создание пользовательских форм отчетов с возможностью добавления дополнительной информации (спектрограмм, подробных результатов анализа, описания продукта, его происхождения, номера партии), а также корпоративных данных (логотипа, адреса, реквизитов компании).
– Для безопасной эксплуатации прибора реализована многоступенчатая радиационная защита, в том числе автоблокировка крышки испытательного отсека и яркий индикатор рентгеновского излучения.
– Небольшие размеры и вес TrueXR GOLD BOX упрощают его транспортировку и эксплуатацию. Прибор подходит для использования в полевых условиях в широком диапазоне температур и влажности окружающей среды.
– Эргономичный дизайн и надежная конструкция РФА обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание.
– Для эффективного использования в зависимости от задач пользователя мобильный XRF-анализатор TrueXR GOLD BOX может быть опционально оснащен:
- более чувствительным детектором SDD,
- системой вакуумирования рентгеновской камеры для наибольшей чистоты спектра,
- родиевым анодом рентгеновской трубки, который производит высокоэнергетическое излучение, идеально подходящее для анализа тяжелых металлов (кроме самого родия), а также отличается долгим сроком службы и стабильностью работы.
- HD-камерой с разрешением 5 MP.
Кроме этого, возможен заказ модели, адаптированной специально для анализа химического состава жидких, твердых и газообразных образцов энергетической, машиностроительной и нефтехимической отраслей, таких как сырая нефть, смазочные, гидравлические и прочие дистиллятные масла, остаточные и летучие масла, дизельное и реактивное топливо, биодизель, керосин, неэтилированный и этанольный бензин и другие нефтепродукты на содержание серы и других веществ, появляющихся в ходе загрязнения, износа или некачественной очистки.
Для подбора и заказа необходимой модификации портативного рентгенфлуоресцентного анализатора TrueXR GOLD BOX обращайтесь к нашим менеджерам.
TrueXR GOLD BOX – это высокоточная переносная лаборатория для анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм. РФА может решать широкий круг задач неразрушающего контроля элементарного состава объектов по месту их нахождения.
