Универсальный трубный цепной штатив ШРТ-1/400 – это устройство крепления рентгеновских аппаратов АРИНА-1, АРИНА-3, АРИНА-7, АРИНА-9, АРИОН-400, АРИОН-600, ШМЕЛЬ, ПИОН, ПАМИР-200, ПАМИР-250, ПАМИР-300, ПАМИР-300 МОНО на трубопроводах и других цилиндрических изделиях диаметром от 57 до 1420 мм для проведения неразрушающего контроля сварных соединений методом радиографии.
Изготовлен по ТУ 4276-023-96651179-2015. До 2018 года устройство называлось СПРУТ ШРТ-1/400.

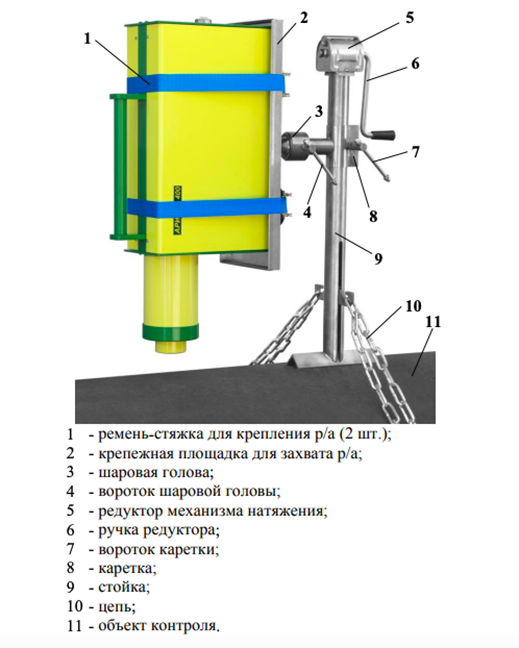

Конструктивно ШРТ-1/400 – это стойка с основанием, оборудованная креплением цепного типа и натяжным редуктором с ручкой регулировки силы прижима. Для установки излучателя на стойке предусмотрена каретка с шаровым механизмом и держателем рентгеновского блока в виде крепежной площадки с двумя капроновыми ременными стяжками. Габаритные размеры площадки составляют 396 х 154 мм. В сочетании с ременной фиксацией, такая конструкция позволяет прочно закрепить широкий ряд рентгеновских блоков различных размеров и конфигураций.
Все металлические детали ШРТ-1/400 изготовлены из нержавеющей стали.
При просвечивании рентгеновским генератором сварного шва с помощью ШРТ-1/400 применяется фронтальный метод.

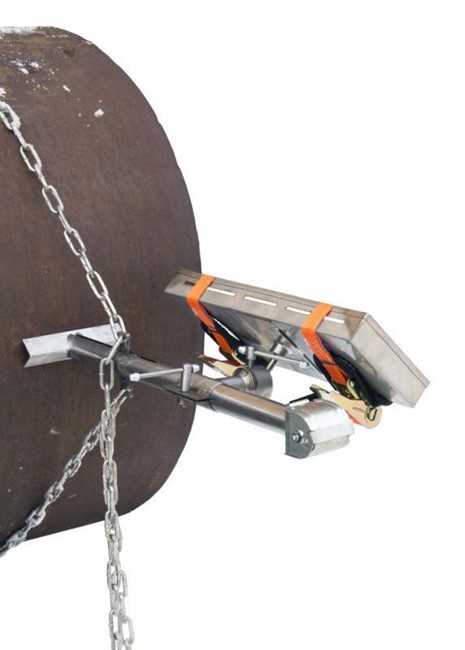

Основание штатива нужно установить на объект контроля, а затем с необходимым усилием для плотной фиксации затянуть цепное крепление вокруг трубы, вращая ручку редуктора.
Рентгеновский блок располагается на крепежной площадке и крепко фиксируется двумя ремнями-стяжками.
Фокусное расстояние рентгеновской съемки регулируется передвижением муфты по стойке. Шаровый механизм позволяет изменять положение излучателя в пространстве для точного позиционирования относительно области контроля.
После проведения радиографического контроля выбранной области конструкция перемещается к следующей вручную.
Компактный размер штатива в сложенном виде (552 мм), сумка для переноски в базовом комплекте, а также небольшой вес (6,3 кг), делают удобными его транспортировку и хранение. Небольшой вес также облегчает работу со штативом при проведении рентгенографической съемки.
