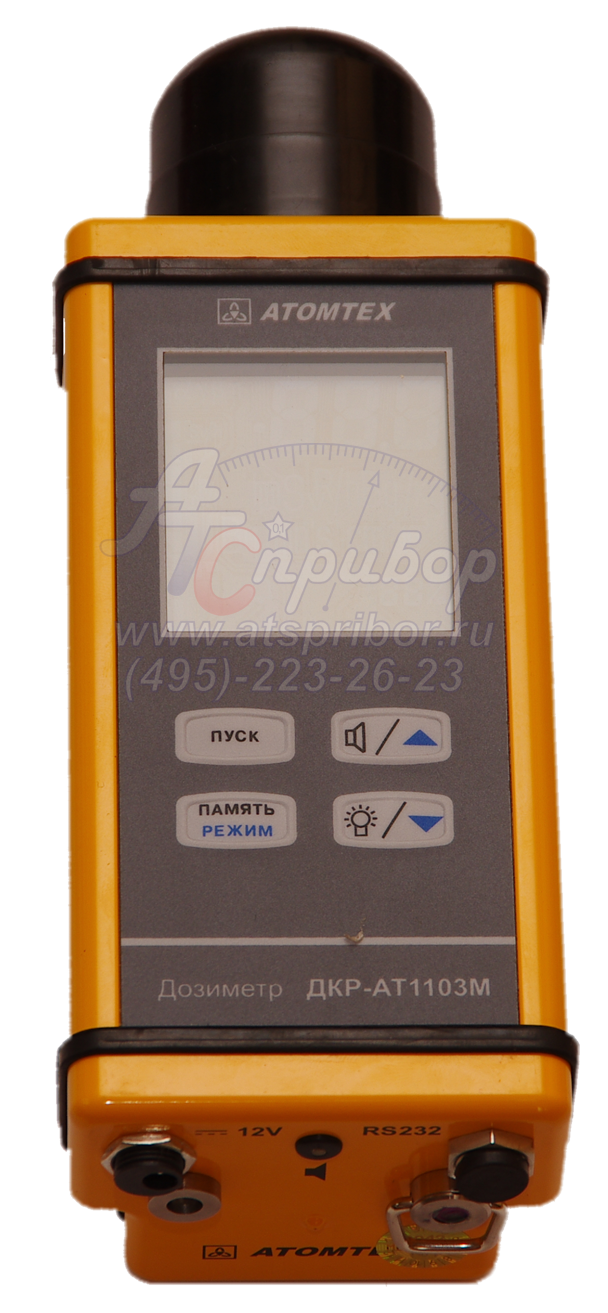

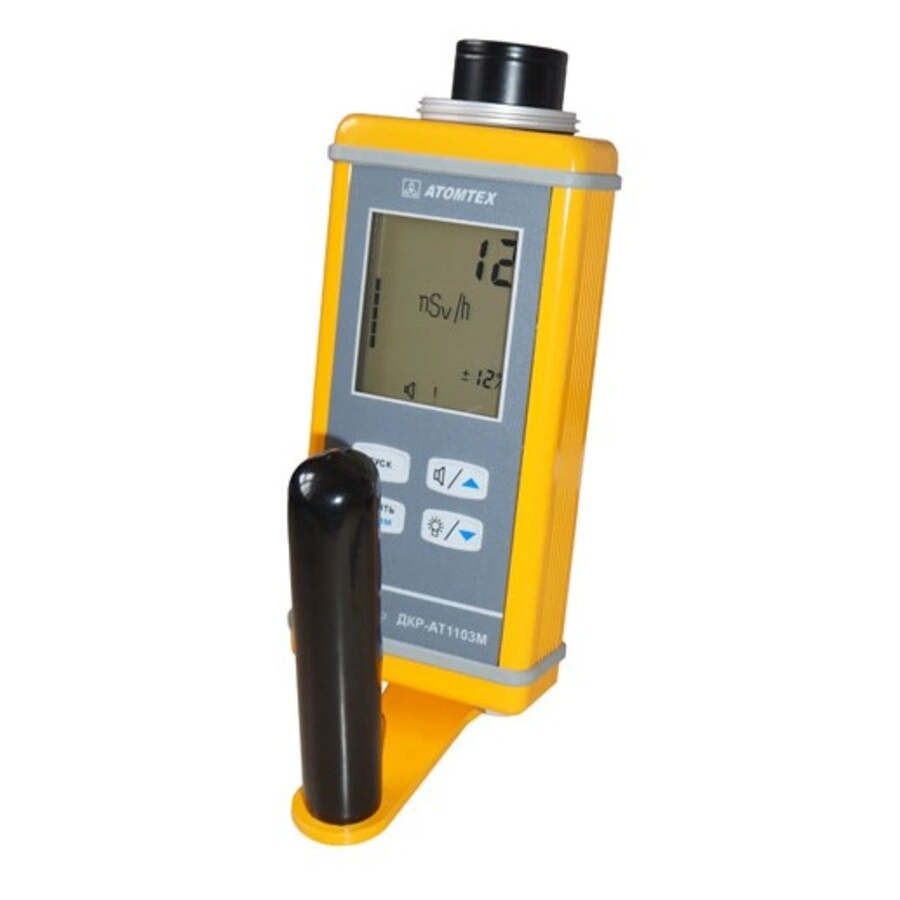

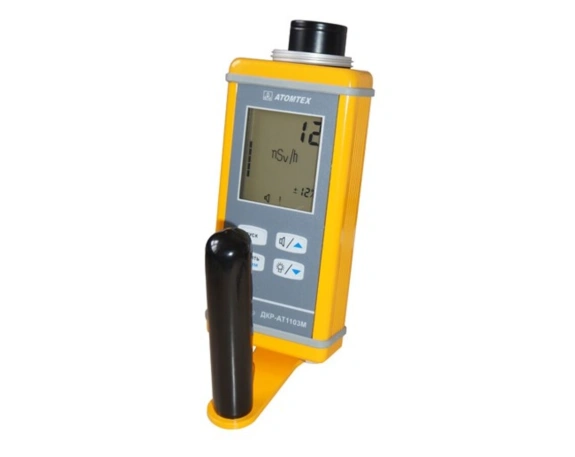

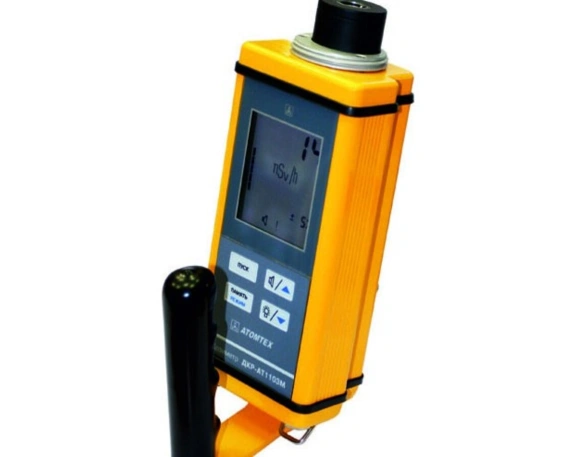

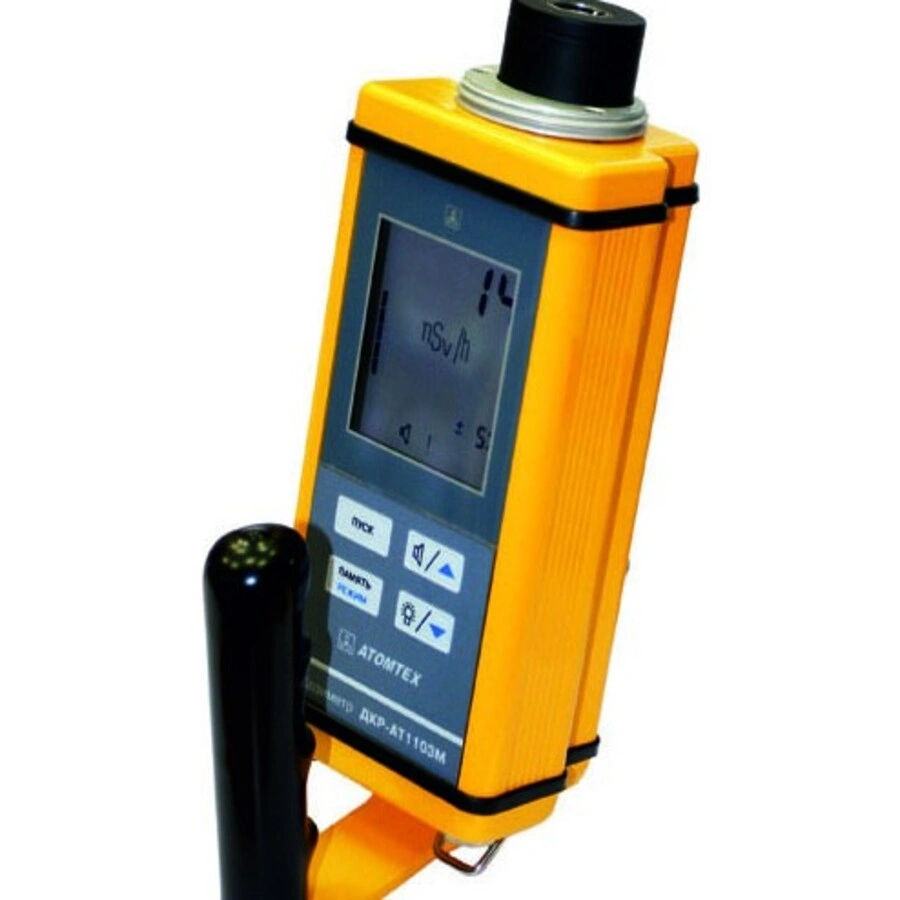

Дозиметр ДКР-АТ1103М - уникальный высокочувствительный прибор для контроля дозовых нагрузок на хрусталик, слизистые оболочки и кожу.
Обеспечивает измерение мощности направленного эквивалента дозы непрерывного рентгеновского излучения с энергией от 5 кэВ.
принцип работы дозиметра рентгеновского излучения ДКР-АТ1103М
В качестве детектора рентгеновского излучения в дозиметре использован сцинтиллятор NaI(Tl) ø9х2 мм с бериллиевым окном.
Метод измерения мощности направленного эквивалента дозы основан на измерении аппаратурного спектра и его поинтервальном взвешивании с нормировкой на единицу мощности дозы. При этом обеспечивается корректировка энергетической зависимости, свойственной режиму счета импульсов.
особенности дозиметра рентгеновского излучения ДКР-АТ1103М
-Поиск источников рентгеновского и низкоэнергетического гамма-излучения
-Быстрая адаптация к изменению уровней радиации
-Звуковая и визуальная сигнализаия превышения пороговых уровней
-Хранение в энергонезависимой памяти до 100 результатов измерений
-Система встроенной светодиодной стабилизации измерительного тракта, исключающая необходимость в контрольном радиоактивном источнике
-Аналого-цифровой преобразователь на 256 каналов
-Запись, хранение и передача результатов измерений в ПЭВМ по интерфейсу USB
-Пылебрызгозащищенное исполнение
-Не предназначен для измерения естественного радиационного фона
-Учет фоновой составляющей при измерениях
области применения дозиметра рентгеновского излучения ДКР-АТ1103М
-Контроль допустимых уровней рентгеновского излучения с низкой энергией и интенсивностью от видеомониторов, приборов ночного видения, осциллографов, телевизионных приемников, СВЧ-генераторов, установок ионной имплантации, досмотровых и медицинских рентгеновских аппаратов непрерывного действия.
Сертификационные испытания приборов и оборудования, содержащих источники неиспользуемого рентгеновского излучения, контроль эффективности защитных мер.
-Дозиметрический контроль при работе с радиоизотопами 55Fe, 239Pu, 109Cd, 129I, 241Am, 57Co, 139Ce и др.
Назначение и возможности дозиметра ДКР-АТ1103М
| Тип прибора | Дозиметр портативный (поисковый) Электронный Прямопоказывающий |
| Назначение | - Измерение непрерывного гамма и рентгеновского излучения - Поиск, обнаружение и локализация источников гамма излучения по их внешнему γ-излучению |
| Измеряемые параметры | - Направленный эквивалент дозы H’(0.07) и мощность направленного эквивалента дозы H́’(0.07) гамма и рентгеновского излучения - Скорость счета γ-излучения |

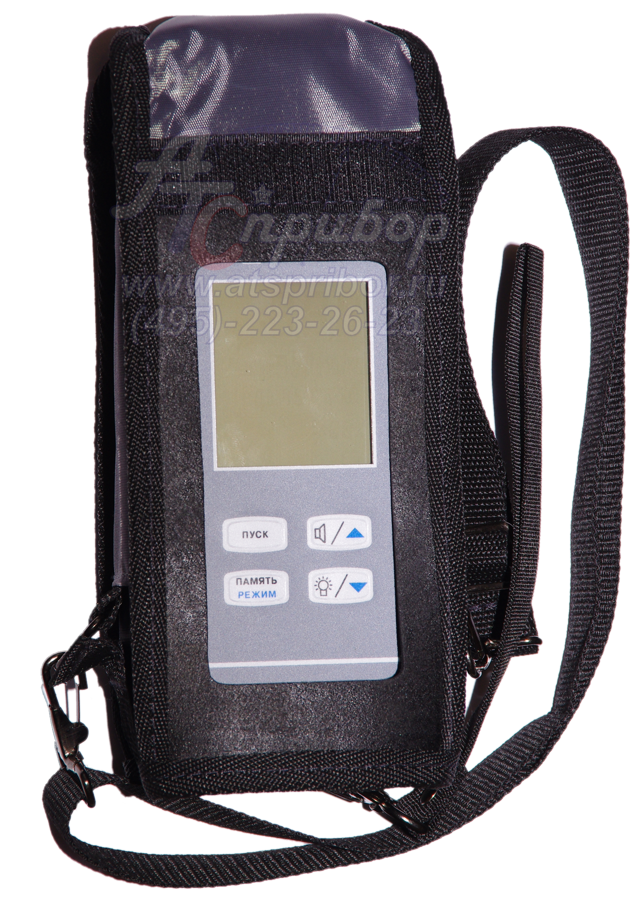

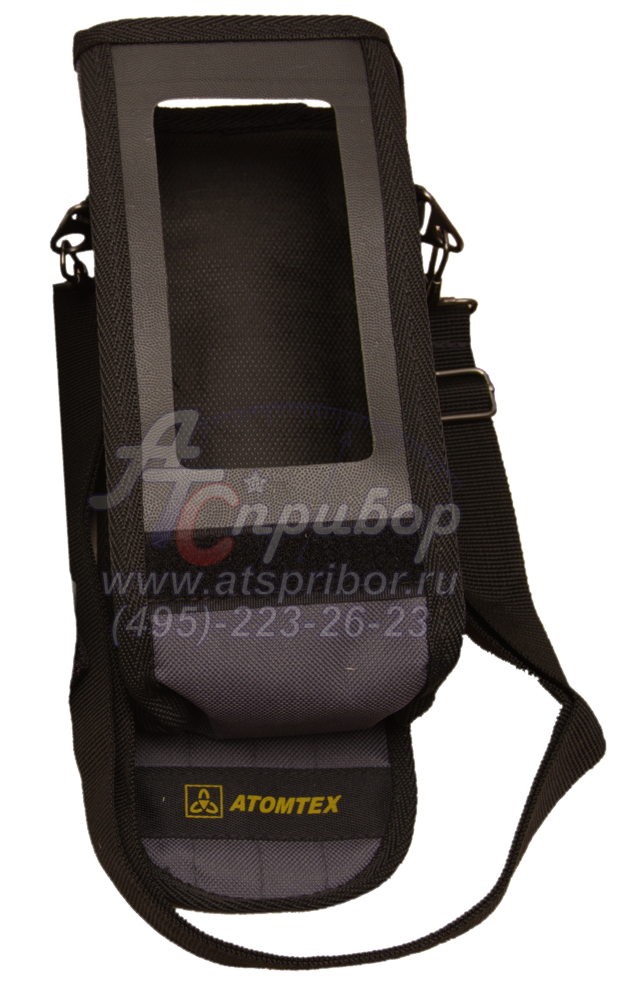

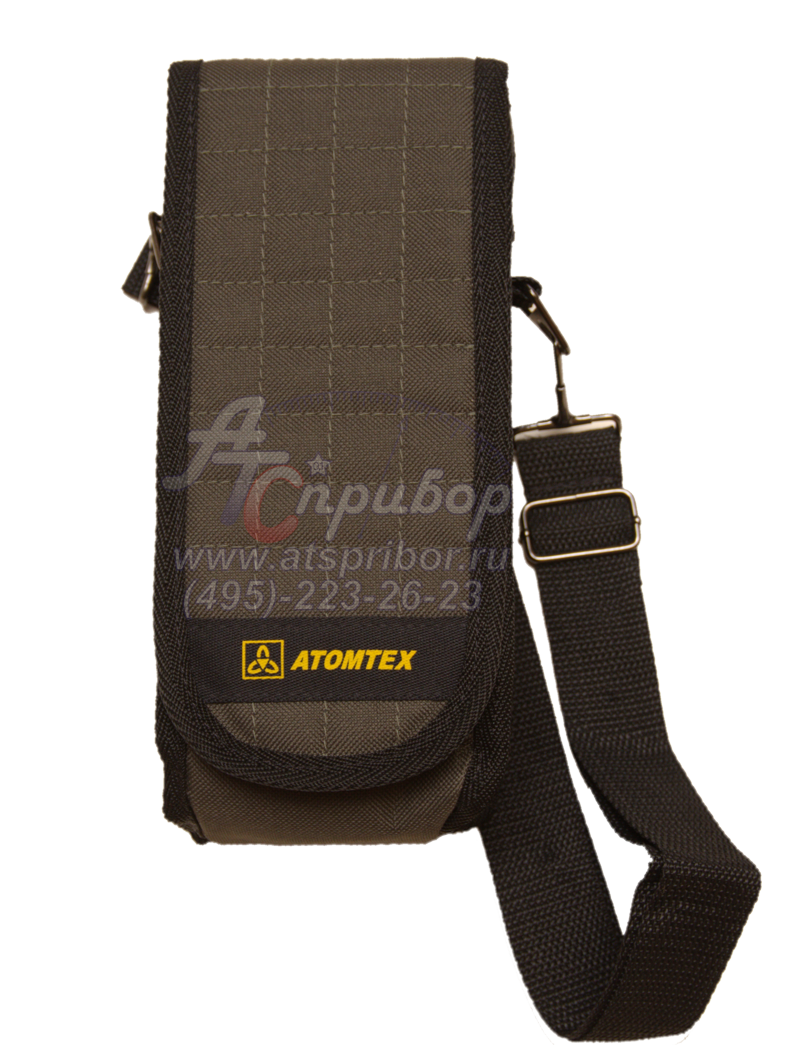

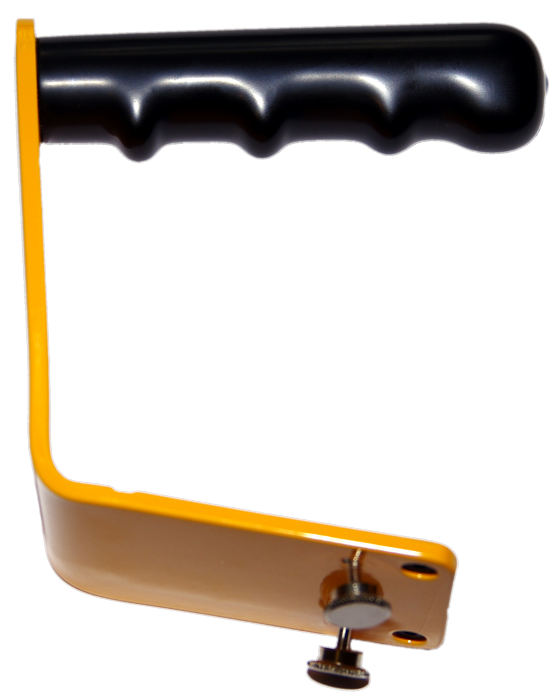

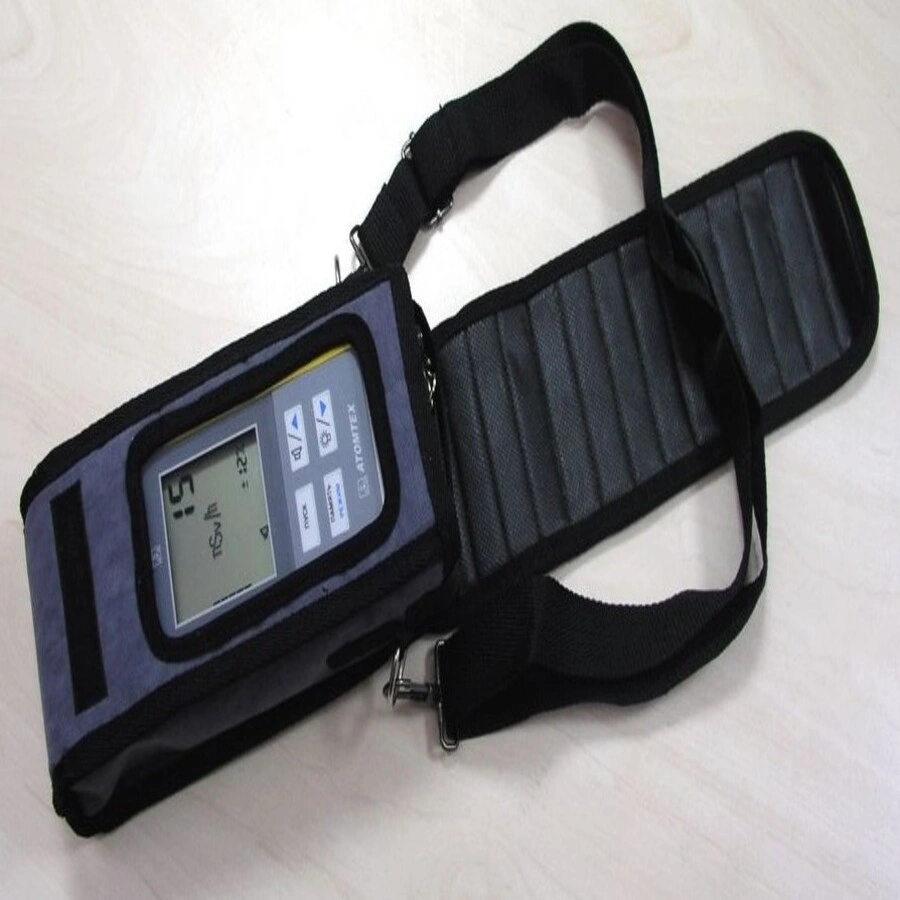

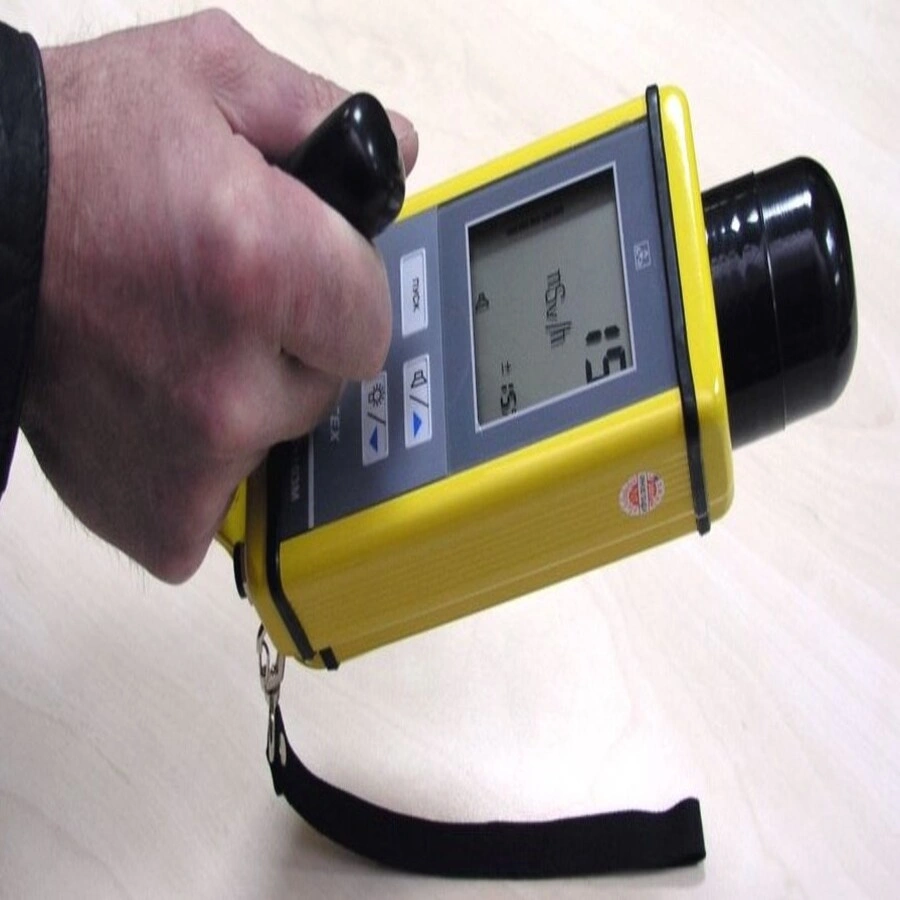

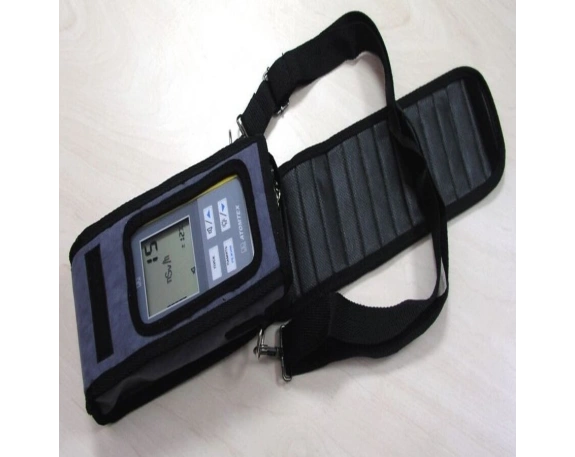

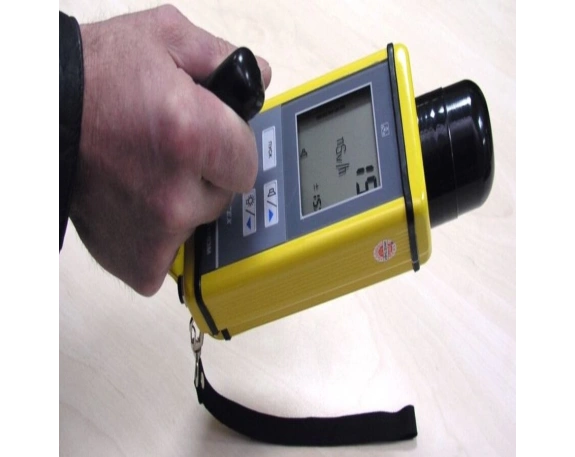

| Способ ношения при использовании по назначению | В руке На запястье (ремень наручный) На шейном ремешке (на груди, через плечо) На штанге |
| Тип детектора | Сцинтиллятор на основе NaI(TI) |
| Память | 100 ячеек |
| Тип сигнализации | Световая Звуковая |
| Интерфейс | USB (через устройство считывания) RS232 (через устройство считывания) |
Гамма/рентгеновский канал дозиметра ДКР-АТ1103М
| Диапазон энергий регистрируемого непрерывного рентгеновского/гамма-излучения | 0.005 МэВ ... 0.16 МэВ |
| Энергетическая зависимость чувствительности относительно энергии 59.5 кэВ 241Am в диапазоне регистрируемых энергий | 0.005 МЭв - 0.06 МЭв - ±35 % 0.06 МЭв - 0.16 МЭв - ±30 % |
| Диапазон измерения мощности направленного эквивалента дозы H́’(0.07) рентгеновского/гамма-излучения |
50 нЗв/ч ... 100 мкЗв/ч |
| Предел допускаемой основной относительной погрешности измерения мощности направленного эквивалента дозы H́’(0.07) рентгеновского/гамма-излучения | ±15 % |
| Диапазон измерения направленного эквивалента дозы H’(0.07) рентгеновского/гамма-излучения |
50 нЗв ... 5 мЗв |
| Предел допускаемой основной относительной погрешности измерения направленного эквивалента дозы H́’(0.07) рентгеновского/гамма-излучения | ±15 % |
| Чувствительность к гамма/рентгеновскому излучению по 241Am |
400 имп*с-1/мкЗв*ч-1 |
| Диапазон измерения скорости счета гамма-излучения |
0.01 с-1 ... 60000 с-1 |
| Минимальная обнаруживаемая активность источника на расстоянии 0,5 м за время < 2 с | 241Am - 1 МБк (27 мкКи) |
Эксплуатационные характеристики дозиметра ДКР-АТ1103М
| Питание дозиметра | От встроенного аккумулятора От сети постоянного тока 12 В (через адаптер) От сети 220 В (через адаптер) |
| Время непрерывной работы без замены источников питания (зарядки аккумуляторов), не менее | 24 ч. |
| Время установления рабочего режима | 5 мин. |
| Степень защиты оболочки |
IP54 |
| Средняя наработка на отказ (не менее) | 8000 ч. |
| Рабочая температура |
0 ... 40 °C |
| Габариты | 233х67х55мм |
| Масса | 0.9 кг |
