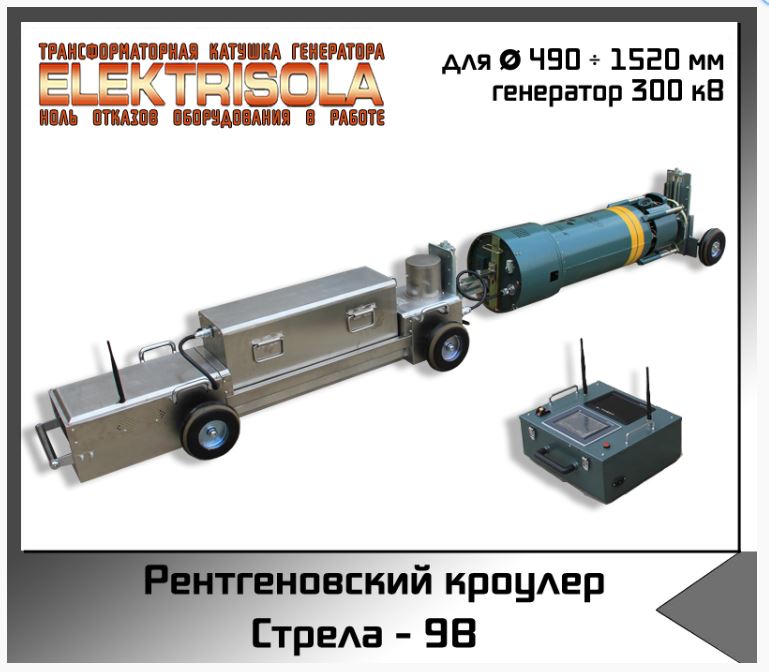

Рентгенографический кроулер Стрела-9B

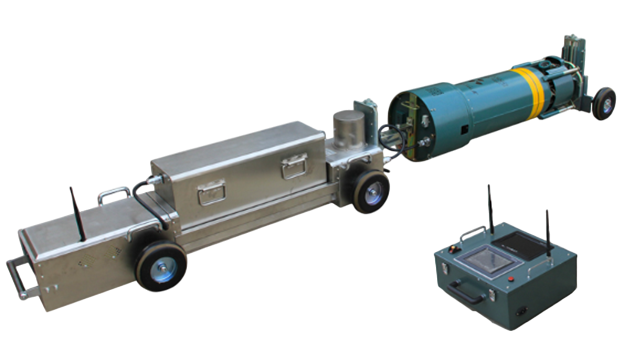

Рентгенографический кроулер Стрела-9B превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам
Рентгеновский кроулер Стрела-В имеет усиленную трансформаторную катушку генератора из Европейских материалов  – аналоги кроулера в мире НК отсутствуют. Автономная самоходная рентгеновская установка серии Стрела-В имеет визуальную систему управления позиционированием, видеокамера — монитор. Рентгенографический кроулер Стрела-В предназначен для толстостенных трубопроводов, строящихся в суровых климатических условиях, радиус действия управления 1 км.


Технические характеристики: Комплект поставки СТРЕЛА-9В:
Диаметры труб (мм) 490÷1520 Самоходная установка КРОУЛЕР 1
Масса кроулера в сборе (кг) 160 Рентгеновский генератор XXHА-3005 1
Дальность действия (км) 1 Система видео наблюдения:

— видео камера

— ЖК монитор наблюдения видео

1
Скорость движения (м/мин) 18
Точность позиционирования (мм) ±5
Угол подъема 40º Блок управления с дисплеем и монитором 1
Радиус поворота ≥7D Зарядное устройство для блока управления 1
Мощность двигателя (Вт) 2×450 Аккумуляторный блок 1
Привод колес 4WD 6×4 Аккумуляторное зарядное устройство 1
Блок аккумуляторных батарей (В, Ач) 120/17 Комплект расширенных валов 1
Диапазон рабочих температур -30º~ +50º Комплект кабелей 1
Влажность ≤90% Транспортировочный кофр 3
Рентгеновская трубка (модель) ХС36 Документы к оборудованию (на русском языке)
Напряжение трубки (кВ) 200÷300 Паспорт / Инструкция по эксплуатации 1
Поток излучения (панорамный) 40º × 360º Гарантийный талон (18 месяцев) 1
Ток трубки (мА) 5 Декларация о соответствии ТС / ГОСТ-Р 1/1
Фокусное пятно (мм) 1,0 × 3,5 Санитарно эпидемиологическое заключение 1
Проникающая способность Fe(мм) 35 Сертификат ISO9001 / ЕС 1/1

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

Серия В самоходных рентгеновских установок, уникальна (особая серия) для НК по методу позиционирования рентгеновского генератора, используется микроволновая связь с видео камерой, изображение с видео камеры передается в переносной блок управления дефектоскописта. Видео расположение генератора излучения является безопасным и более точным, при просмотре видео изображения дефектоскописта места контроля в трубопроводе.

Диалог человек с кроулером ведется в реальном масштабе времени и отображается на мониторе переносного блока управления, дефектоскопист полностью владеть процессом позиционирования машины при контроле сварных соединений трубопровода. Аналогичный принцип управления используется в военных беспилотных летательных аппаратах (БПЛА).

Переносной блок управления позволяет регулировать напряжение и время экспозиции в процессе нахождения, движения кроулер в трубопроводе, управление скоростью хода. Это удобно и безопасно при контроле сварного соединения разных толщин стенки труб (переходы).

Визуальное позиционирование позволяет контролировать кольцевые сварные соединения трубопровода толщиной более 40 мм в тяжелейших климатических условиях, что другими методами позиционирования выполнить не возможно (реперного изотопа, магнитное).

Автоматизирован, имеет индикатор запаса заряда аккумуляторных батарей, оснащен функцией предупреждения о наличие преграды или воды в трубопроводе, при низкой остаточной энергии батарей, самоходная рентгеновская установка кроулер возвращается из трубопровода.

Кроулер машина оснащена увеличенной емкостью батарей  Panasonic (Япония).

Рентгенографический кроулер серии Стрела-В разработан для выполнения не стандартных задач по контролю магистральных или промысловых толстостенных нефтегазопроводов как на суши, так и при строительстве морских участков трубопровода. Серия Стрела-В поставляется заказчику по индивидуальному заказу, исходя из стоящих перед ним задач. По желанию заказчика в узлы и модульные блоки конструкции кроулера закладываются дополнительные характеристики, такие как подогрев блока управления самоходной установкой для холодных климатических условий эксплуатации или специальный радиатор охлаждения рентгеновской трубки для жарких  климатических условий эксплуатации и прочие дополнительные функции. Все зависит от стоящих перед вами задач.
