ОБЛАСТИ ПРИМЕНЕНИЯ
- Рентгенография сварных соединений в полевых условиях при прокладке и обслуживании газо- и нефтепроводов
- Дефектоскопия муфт, кабелей, железобетонных и сотовых конструкций
|
|
|
ПРЕИМУЩЕСТВА
- Наилучшие соотношения массы и потребляемой мощности к просвечивающей способности
- Простота, удобство в обслуживании и эксплуатации
- Питание от сети переменного тока или аккумуляторных батарей
- Возможность применения в передвижных дефектоскопических лабораториях
ОСОБЕННОСТИ
- Возможность эксплуатации при любых атмосферных условиях в температурном диапазоне от - 40 до + 60 °С
- Возможность применения в схемах фронтального и панорамного просвечивания
ИСПОЛНЕНИЕ

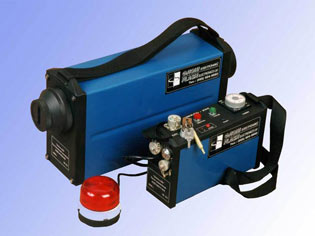

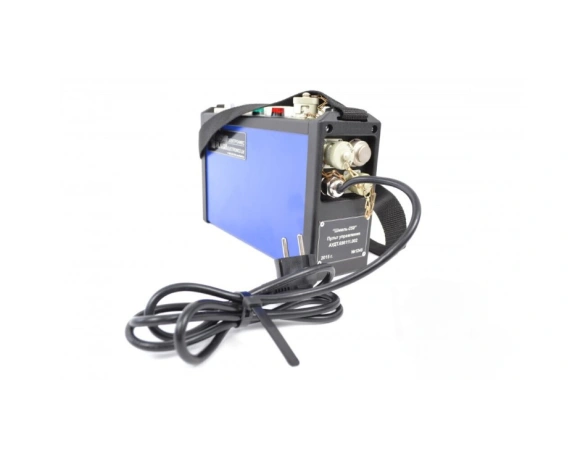

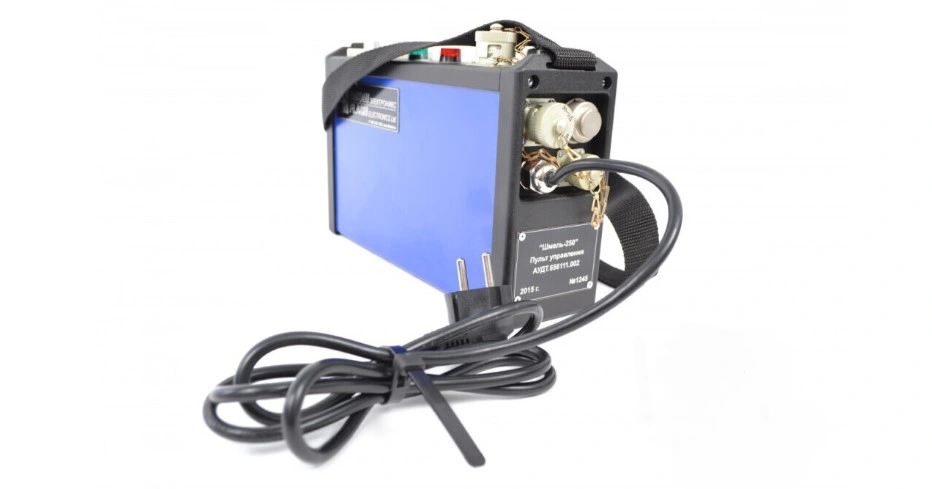

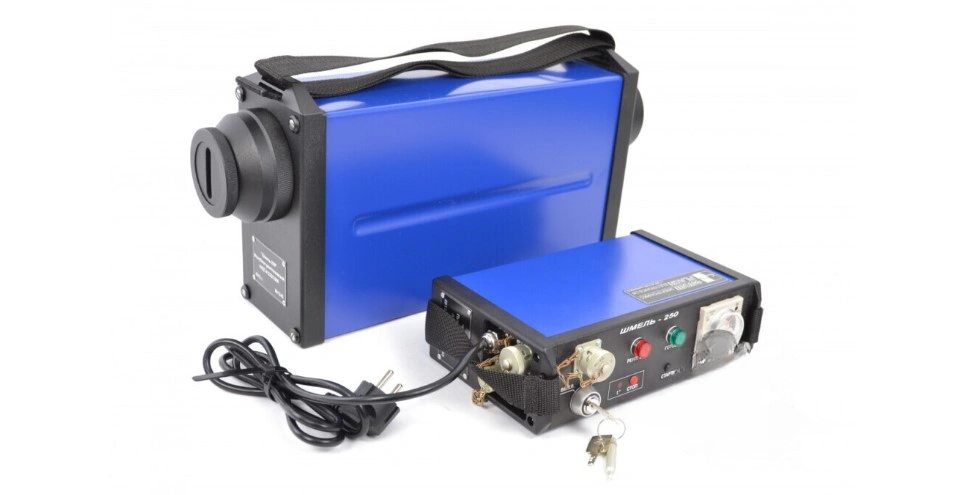

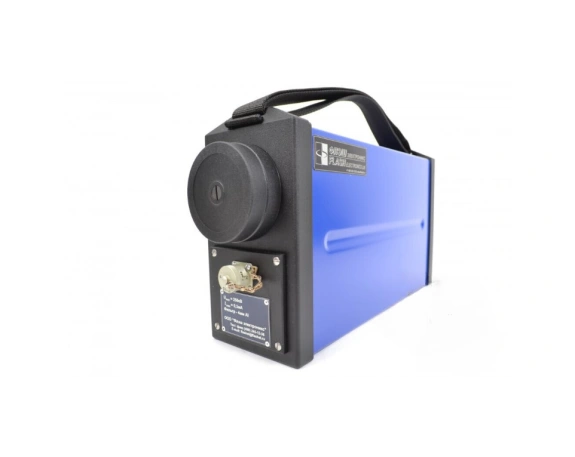

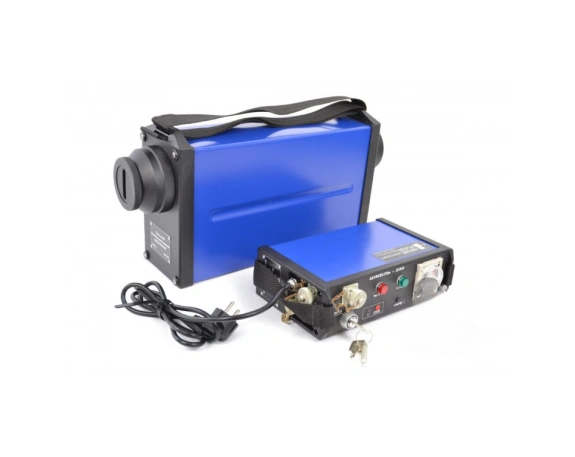

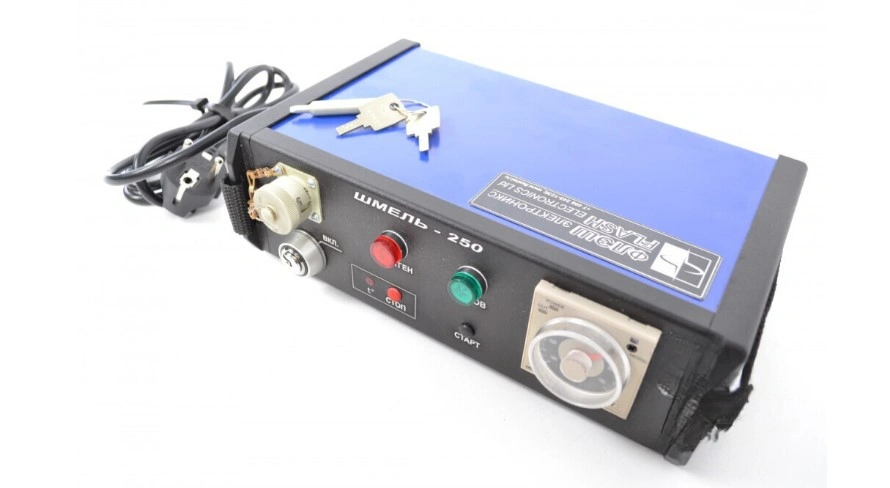

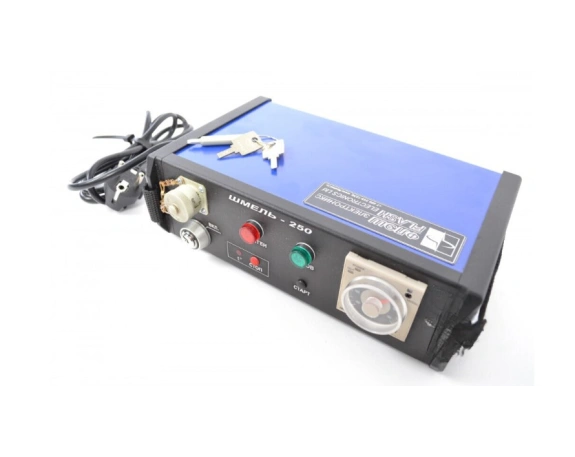

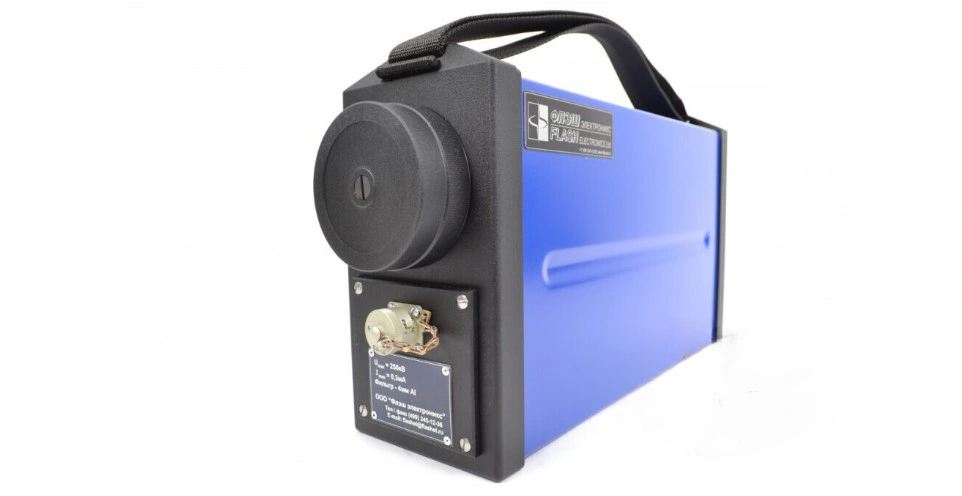

- Аппарат рентгеновский состоит из двух блоков: моноблока рентгеновского и пульта управления.

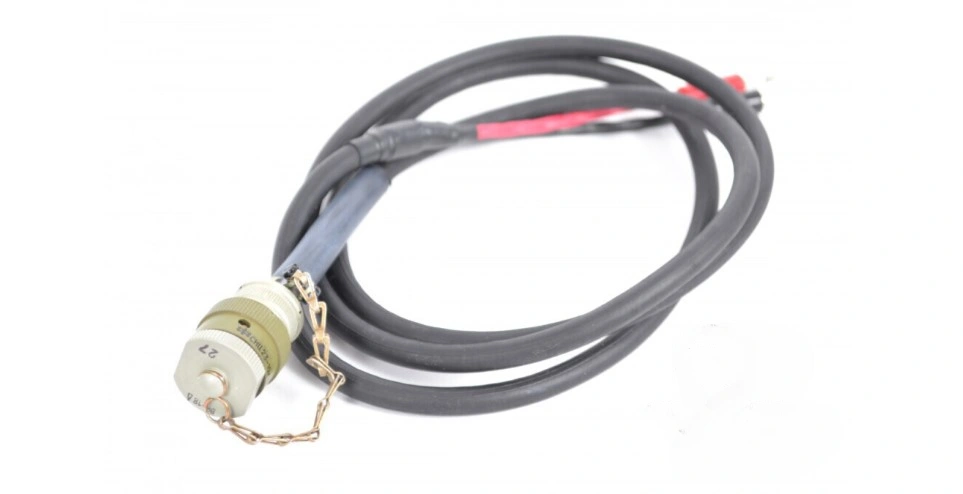

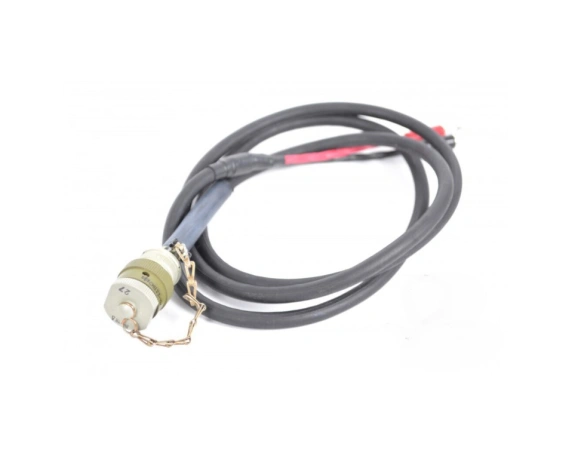

Межблочное соединение выполнено морозостойким низковольтным кабелем длиной 25 метров - Аппарат имеет биологическую защиту от обратного и рассеянного излучения, что обеспечивает безопасную
работу оператора без использования специальных средств защиты
ОСНОВНЫЕ ПАРАМЕТРЫ
| Напряжение на рентгеновской трубке | 250 кВ |
| Фокусное пятно (диаметр) | 2,0 мм |
| Потребляемая мощность | 120 Вт |
| Напряжение питания | ~220 В / =24 В |
| Угол излучения | |
| - с щелевым коллиматором | 70х20 град. |
| - без коллиматоров | 180 град. |
| Максимальная толщина стали, доступная для рентгенографии на пленку: | |
| - РТ-2 с флуоресцентными экранами типа ВП-2* | 54 мм |
| - F8 с металлическими экранами RCF (AGFA)* | 34 мм |
| - D7 со свинцовыми фольгами 0,027 мм** | 26 мм |
| Масса: | |
| - моноблок | 9,2 кг |
| - пульт управления | 2,2 кг |
| Габаритные размеры: | |
| - моноблок | 459х116х224 мм |
| - пульт управления | 255х75х160 мм |
Расстояние между моноблоком и рентгеновской пленкой: * -1,0 м, ** - 0,5 м. Плотность почернения пленки - 2,2.
Время экспозиции - 15 минут.Время проявления - 6 минут при температуре 20 °С в проявителе G 128 (AGFA).
|
Направление излучения
|
Направленно-панорамный |
|
Тип питания трубки
|
Импульсный |
|
Напряжение, kV
|
250 |
|
Производитель
|
Флэш электроникс |
|
Регулировка по току
|
Нет |
|
Выход направленного излучения
|
Торцевой |
|
Материал трубки
|
Стекло |
|
В реестре Газпрома (ИНТЕРГАЗСЕРТ)
|
Да |
|
Произведено в РФ
|
Да |
