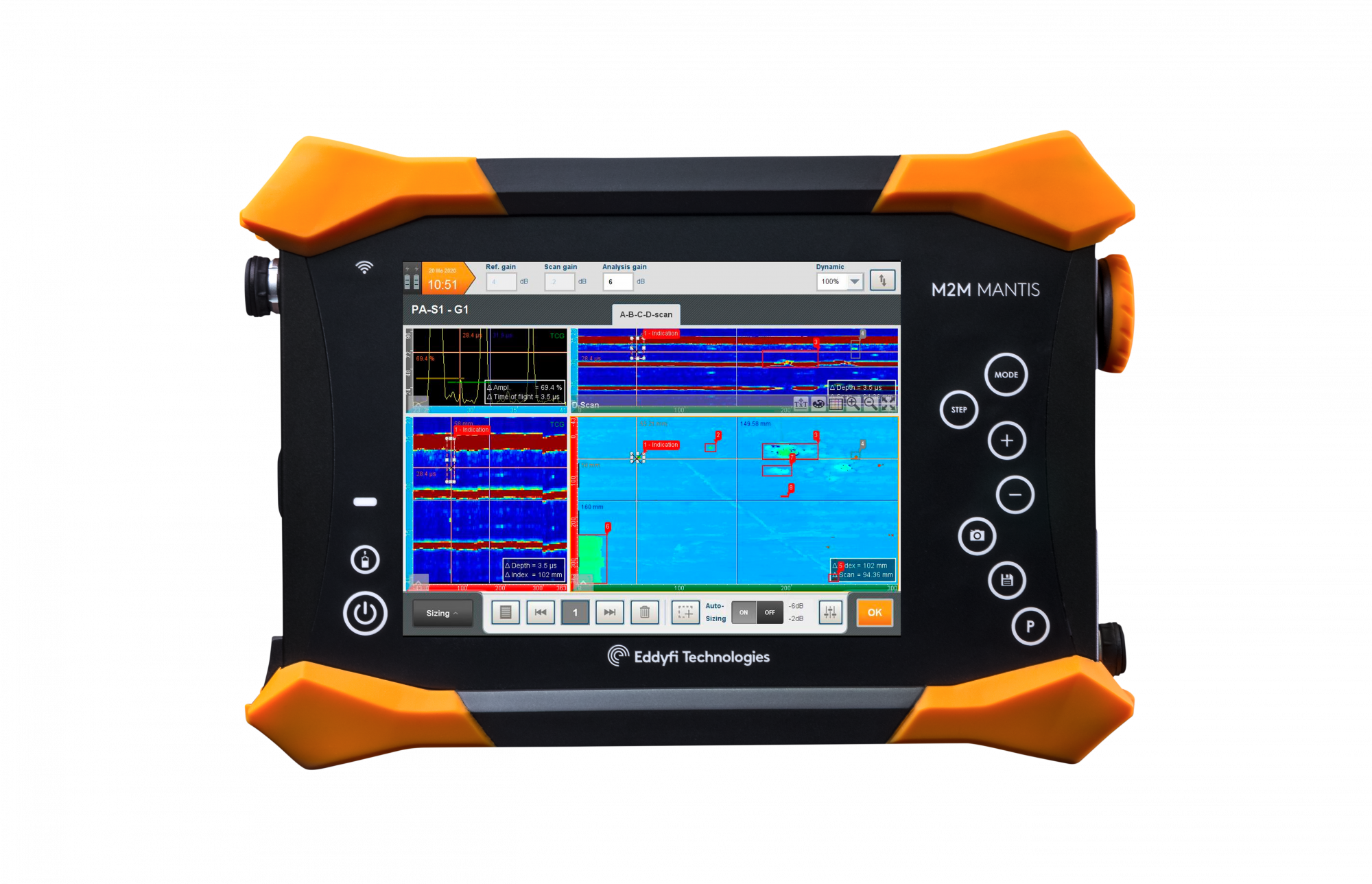

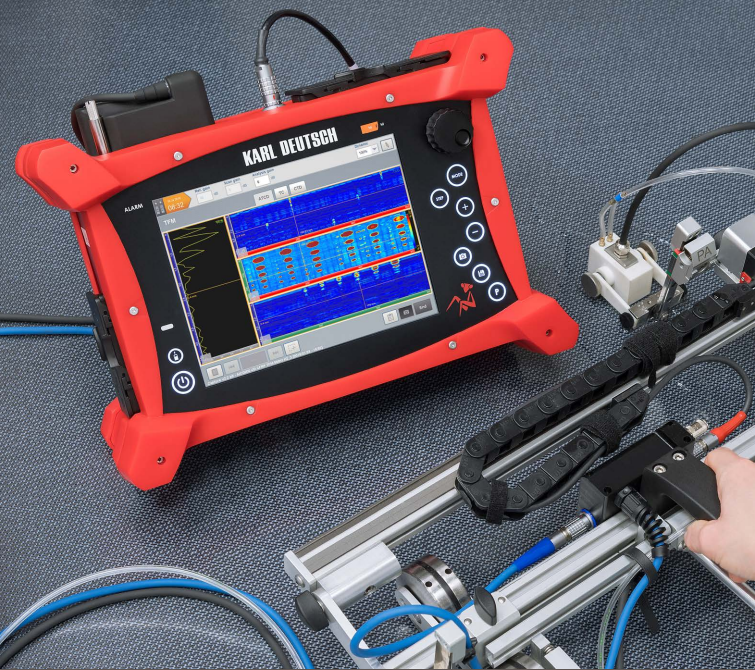

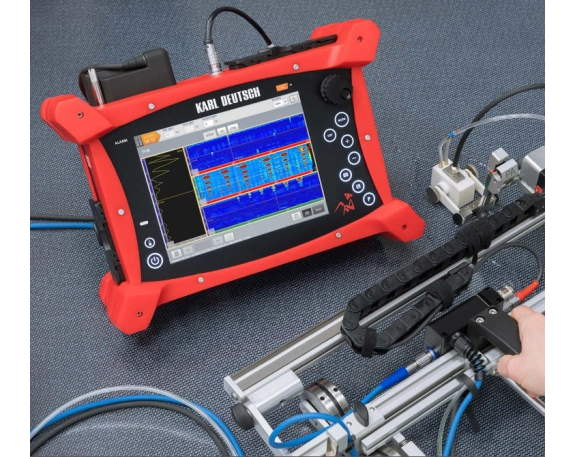

Ультразвуковой дефектоскоп Mantis

Ультразвуковой дефектоскоп Mantis превью 1
Ультразвуковой дефектоскоп Mantis превью 2
Ультразвуковой дефектоскоп Mantis превью 3
Ультразвуковой дефектоскоп Mantis превью 4
Ультразвуковой дефектоскоп Mantis превью 5
Гарантия: 1 год
Портативный ультразвуковой дефектоскоп Mantis это компактный и надежный аппарат, который сочетает в себе множество функциональных возможностей неразрушающего контроля, это традиционный УЗ, ФАР, метод TOFD и TFM. Пользовательский интерфейс прибора интуитивно понятен, что обеспечивает быструю настройку системы, а также ограничивает время обучения и уменьшает количество ошибок оператора. Данный УЗК аппарат отличается высоким разрешением и скоростью проведения диагностики.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Многоканальный УЗК дефектоскоп Mantis предназначен для обнаружения местоположения и определения размеров дефектов при диагностике сварных соединений, структуры материалов (однородность, сплошность) или изделий (полуфабрикатов и готовой продукции). Апертура 16:64 PR и два УЗ канала позволяют использовать множество возможностей контроля.

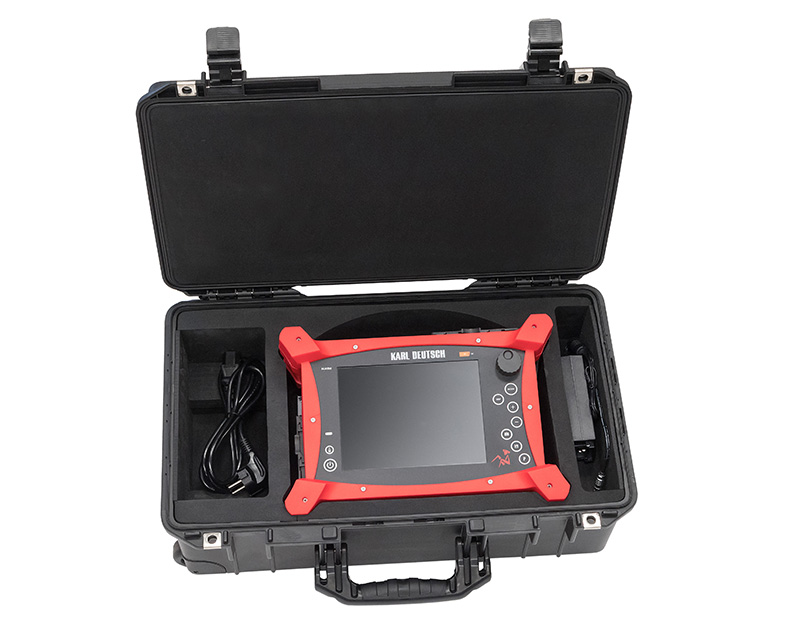

Усиленный компактный корпус прибора позволяет использовать его в полевых условиях. Вес прибора (с 1 батареей) составляет 3,7 кг, его габариты при этом 311 × 220 × 68 мм, что обеспечивает легкость транспортировки и удобство эксплуатации. Замену батареи можно произвести прямо в процессе эксплуатации дефектоскопа. Средняя длительность работы в автономном режиме составляет более 4 часов.

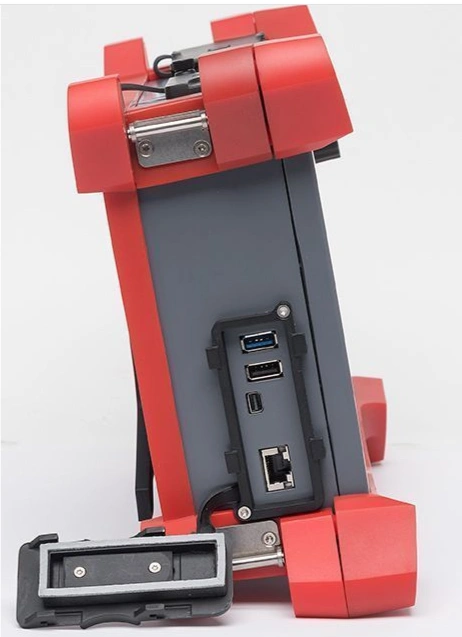

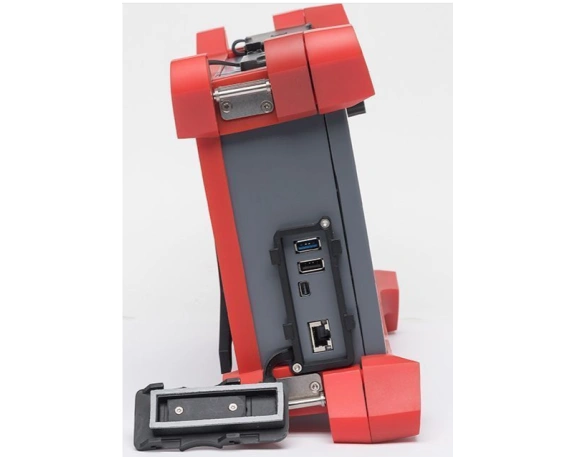

Для повышения эффективности работы дефектоскопа Mantis в нем реализованы возможности передачи данных Ethernet, Wi-Fi, USB подключений. Имеются разъемы USB 2.0  и USB 3.0, IPEX разъем, HDMI разъем и вход энкодера от 2 до 3 осей.

Большой объем встроенной памяти (256 ГБ) позволяет хранить на устройстве достаточное количество файлов, это делает работу оператора значительно удобнее. В случае необходимости память можно увеличить до 1 ТБ.

Диапазон рабочих температур УЗ дефектоскопа находится в интервале от -10 ºС до +45 ºС.



Преимущества использования ультразвукового дефектоскопа Mantis

Важной характеристикой является высокая производительность УЗК прибора Mantis благодаря мощному процессору обработки данных. Данная модель позволяет использовать до 64 каналов, высокое качество сигнала и метод TFM для наиболее эффективного выявления дефектов.

Существенным преимуществом при работе с прибором является наглядность полученных результатов исследования (A-, B-, C-, D-сканы, виды сверху и сбоку, 3D-изображение на дисплее и пр.).

Получите бесплатную консультацию, чтоб определиться с моделью и комплектацией необходимого вам оборудования.


Заказать звонок
Бренд
KARL DEUTSCH
Методы контроля
TOFD метод, TFM, Классический
Дополнительные функции
АРК (DAC), ВРЧ

1.

Габариты (Д х Ш х В)

311 х 220 х 86 мм

2.

Масса

3,7 кг

3.

Питание

15 В, 6А

4.

Тип батареи

Li-Ion, 94 Ач

5.

Время работы

> 4 часов

6.

Горячая замены батареи

Возможно

7.

Разрешение экрана

1024 х 768 точек

8.

Память

256 Гб, с возможностью расширения до 1 Тб

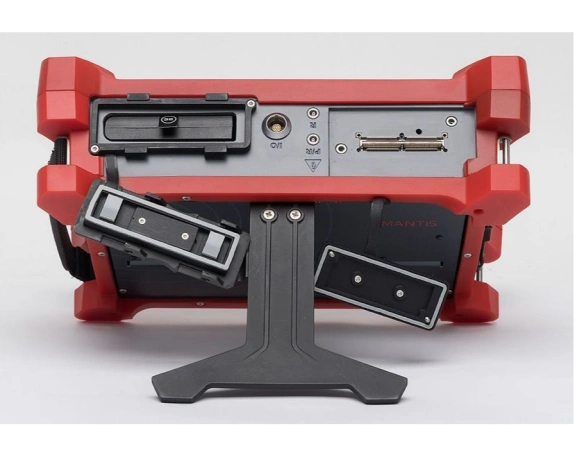

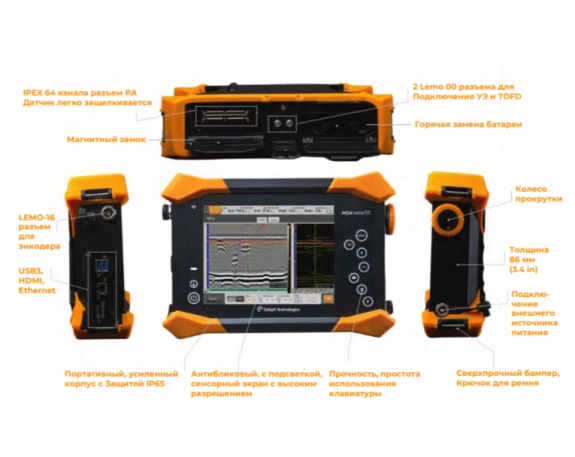

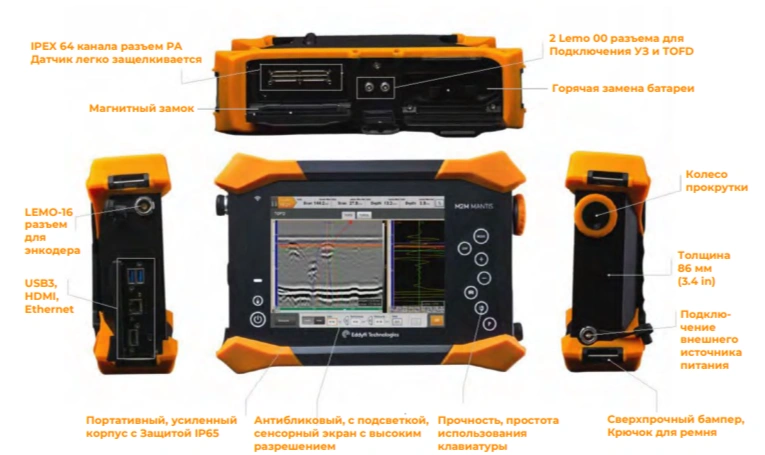

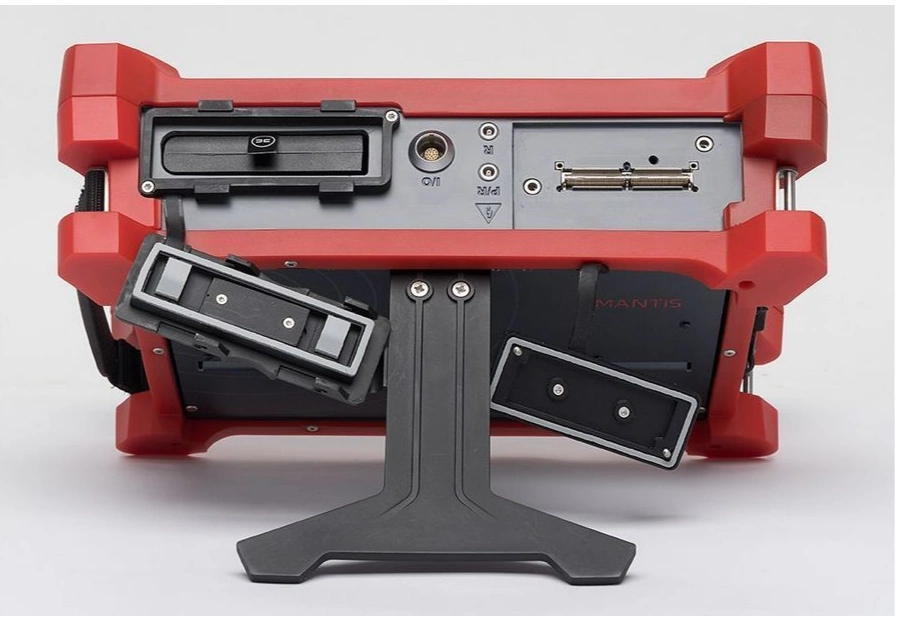

Разъемы

1.

1 IPEX разъем для ФАР – Разветвитель совместим

2LEMO 00 разъема для (1PR - 1R)

2.

Вход энкодера: от 2 до 3 осей

1 внешний сигнал

3.

1 USB 2.0 + 1 USB 3.0 1

Дист. управ. и передача данных через Ethernet и Wifi

4.

1 HDMI разъем

2 программируемый I/O



Рабочая среда

1.

Степень защиты

IP65

2.

Диапазон рабочих температур, °C

−10...+45

3.

Диапазон температур хранения, °C

−10...+60

4.

Испытание на падение

Согласно MIL STD-810G



Фазированные решетки

1.

Максимальная активная апертура

До 16 каналов

2.

Сканирование

Линейное, секторное, комбинированное, законы CIVA

3.

Метод фокусировки

Глубина по вертикали, траектория звука, проекция

4.

Общее количество каналов

64

5.

До 6 датчиков/до 8 групп/до 2048 законов фокусировки

Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.)



Оцифровка

1.

Оцифровка/сумма 16 каналов

16 битное разрешение

2.

FIR фильтры

Maкс.частота дискретизации 100 МГц

3.

Усред.в реал. времени x32

FMC A-scan – макс.16 000 образов

4.

Выпрямленный, RF, оболочка

PA A-scan – макс.65 000 образов



Режим TFM

1.

Преобразование каналов от 16 до 64

Максимальное количество точек изображения TFM: до 1 Mpi (постобработка)

2.

Максимальная частота обновления

До 80 кадров в секунду

3.

Траектория звука

Прямой (L или S), непрямой и конвертированный режимы

4.

Отображение сигнала

A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, 3D-вид



Генератор

1.

ФР каналы

Прямоугольный и отрицательный импульс
Напряжение от 12 до 90 В (1 В шаг)
Ширина импульса от 35 до 1250 нс
Время отклика <6 нc

2.

TOFD каналы

Прямоугольный и отрицательный импульс
Напряжение от 12 В до 200 В (1 В шаг)
Ширина импульса от 35 до 1250 нс
Время отклика <5 нc



Приемник

1.

ФР каналы

Входное сопротивление 50 Ом
Частотный диапазон 0,4–20 МГц
Макс. входной сигнал 2 Vpp
Усиление до 120 дБ (0,1 дБ шаг)

2.

TOFD каналы

Входное сопротивление 50 Ом
Частотный диапазон 0,6–25 МГц
Макс. входной сигнал 2 Vpp
Усиление до 120 дБ (0,1 дБ шаг)



Получение данных

1.

Получение потока данных

Max. поток данных 150 Мб/сек

2.

A-Скан/запись данных

Размер данных файлов : ограничение SSD-диска

3.

FMC запись

Индикация потери данных
