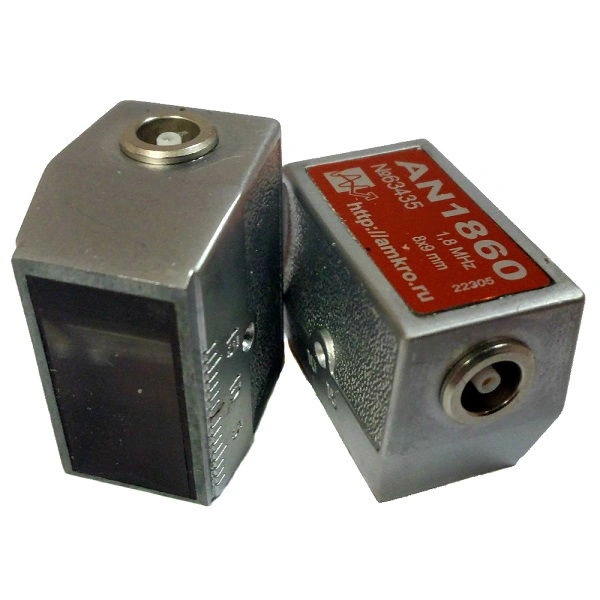

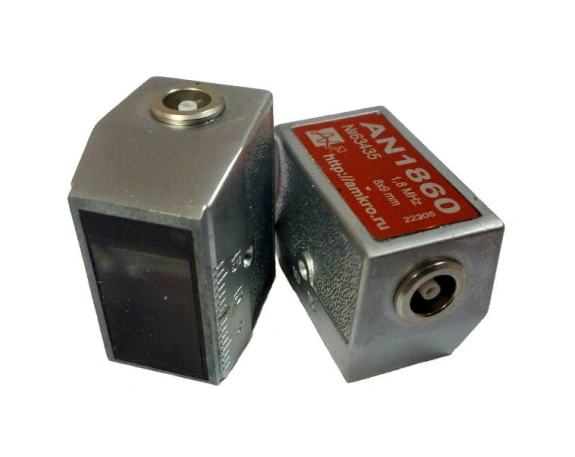

Малогабаритные наклонные совмещенные преобразователи
Стандартные с размером пьезоэлемента 8х9 мм.
Корпус из латунного сплава, гальваническое покрытие. Частоты 1,8, 2,5 и 5 МГц.
Первые две цифры – кодировка частоты, вторые две цифры- кодировка угла ввода.
Особенности преобразователей:
- Традиционное для западной техники конструктивное исполнение (корпус, размер ПЭ, время задержки в призме).
- Повышенная чувствительность.
- Высокое отношение сигнал/шум
 |
||
| Частота 1,8 МГц, Габариты 27x17x22 мм, Размер пьезоэлемента 8x9 мм. Корпус из латунного сплава с гальваническим покрытием. |
||
| Артикул | Наименование по ГОСТ | Маркировка |
| 22301 | П121-1,8-40 | AN1840 |
| 22302 | П121-1,8-45 | AN1845 |
| 22303 | П121-1,8-50 | AN1850 |
| 22304 | П121-1,8-55 | AN1855 |
| 22305 | П121-1,8-60 | AN1860 |
| 22306 | П121-1,8-65 | AN1865 |
| 22307 | П121-1,8-70 | AN1870 |
 |
||
| Частота 2,5 МГц, Габариты 27x17x22 мм, Размер пьезоэлемента 8x9 мм. Корпус из латунного сплава с гальваническим покрытием. |
||
| Артикул | Наименование по ГОСТ | Маркировка |
| 22101 | П121-2,5-40 | AN2540 |
| 22102 | П121-2,5-45 | AN2545 |
| 22103 | П121-2,5-50 | AN2550 |
| 22104 | П121-2,5-55 | AN2555 |
| 22105 | П121-2,5-60 | AN2560 |
| 22106 | П121-2,5-65 | AN2565 |
| 22107 | П121-2,5-70 | AN2570 |
| 22108 | П121-2,5-75 | AN2575 |
 |
||
| Частота 5 МГц, Габариты 27x17x22 мм, Размер пьезоэлемента 8x9 мм. Корпус из латунного сплава с гальваническим покрытием. |
||
| Артикул | Наименование по ГОСТ | Маркировка |
| 22201 | П121-5-40 | AN5040 |
| 22202 | П121-5-45 | AN5045 |
| 22203 | П121-5-50 | AN5050 |
| 22204 | П121-5-55 | AN5055 |
| 22205 | П121-5-60 | AN5060 |
| 22206 | П121-5-65 | AN5065 |
| 22207 | П121-5-70 | AN5070 |
| 22208 | П121-5-75 | AN5075 |
