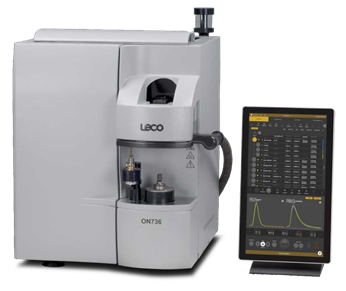

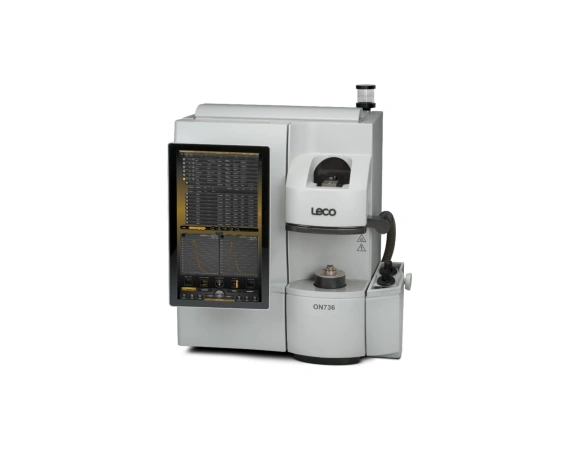

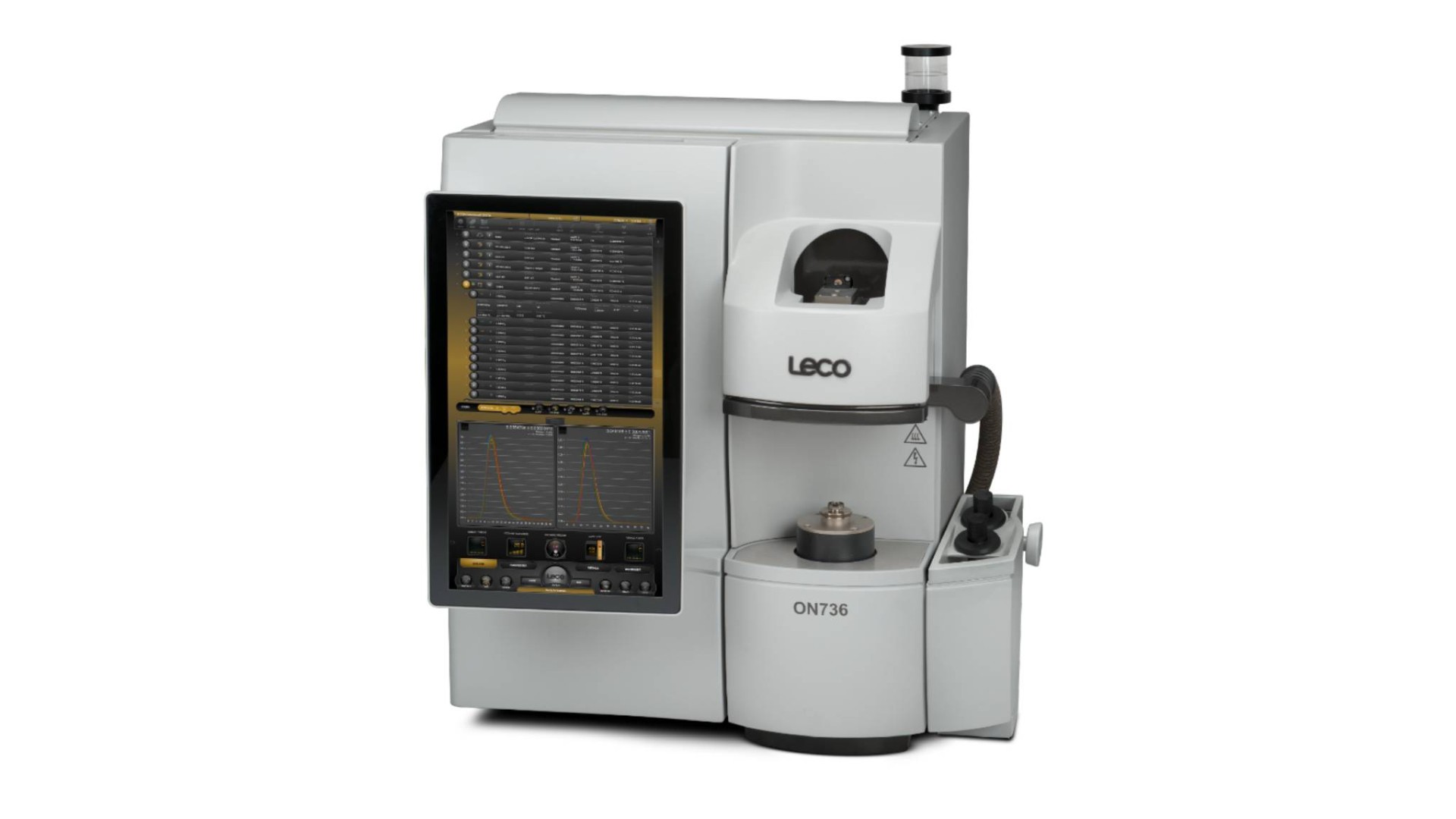

Анализатор азота N-736

Анализатор N-736 производства компании LECO (США) определяет наличие и количество азота в образцах методом их плавления в атмосфере инертного газа.

Проверка может проводиться для цветных, черных, тугоплавких металлов и сплавов и других неорганических материалов, в том числе карбидов и нитридов.

Анализатор LECO N-736 состоит из:

– импульсной печи с графитовым тиглем,

– системы анализа химического состава полученных от плавления газов,

– системы охлаждения,

– системы управления.

Система анализа полученных от плавления газов (газоанализатор) устроена на основе детектора теплопроводности.

Принцип действия анализатора:

1. Отобранная проба вещества загружается в графитовый тигль импульсной печи, а затем нагревается и плавится в потоке инертного газа (это может быть аргон или гелий по усмотрению заказчика).
2. В процессе плавления из образца выделяется смесь газов, содержащая азот (N₂) для дальнейшего анализа химического состава.
3. Смесь газов из тигля вместе с потоком газа-носителя через специальный регулирующий клапан поступает в газоанализатор.
4. Газовая смесь проходит очистку от ненужных примесей.
5. Очищенный поток газа-носителя и азота поступает в ячейку детектора теплопроводности (TC) для измерения.

Возможность измерения количества азота по теплопроводности основана та том, что у азота и газа-носителя эта теплопроводность разная. В состав TC-детектора входят нити сопротивления, подключенные по мостовой схеме. При попадании азота в поток газа-носителя теплоотдача от нитей меняется, датчик измеряет разбаланс в мостовой схеме и таким образом вычисляется количество азота.

Обработка полученной от детекторов информации и вычисление итоговых значений количества газов происходит в цифровом блоке управления со специализированным ПО Cornerstone^TM, встроенном в анализатор LECO N-736.

В зависимости от комплектации анализатора, доступ к ПО может быть реализован со встроенной в прибор сенсорной панели (опция) и/или с ПК.

С помощью ПО Cornerstone^TM пользователь может проводить:

– настройку испытаний,

– анализ и хранение полученных данных,

– диагностику оборудования,

– мониторинг испытания и температуру окружающей среды в режиме реального времени,

– инструментальную настройку.

Для обеспечения точности анализа N-736 предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО), вручную, по газовой дозе, а также проводятся оценочные замеры чистого газа-носителя (гелия или аргона), чтобы сократить влияние девиации прибора.

Стандартное время анализа одного образца – 100 секунд.

Электропитание анализатора LECO N-736 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50 Гц

Преимущества использования анализатора азота N-736

– Запатентованная система детекторов обеспечивает быстрые, точные, повторимые измерения азота.

– В газоанализаторе используются современные высокотехнологичные ТС-ячейки, которые отличаются:

• термостатическими свойствами для защиты от перепадов температуры окружающей среды;
• надежной конструкцией без подвижных компонентов, не требующей ручной отладки.

– Производительная импульсная печь имеет усовершенствованную конструкцию электродов, повышающую теплообмен, для интенсивного охлаждения и стабильной работы прибора, а также оборудована светодиодным кольцом для освещения рабочей зоны.

– Эргономичный дизайн и надежная конструкция анализатора обеспечивают его длительную и комфортную эксплуатацию:

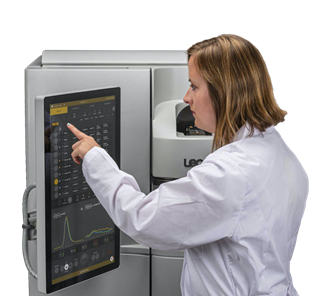

• большая интуитивно понятная сенсорная панель управления на подвижной штанге может быть расположена наиболее удобным для оператора образом;
• небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов.

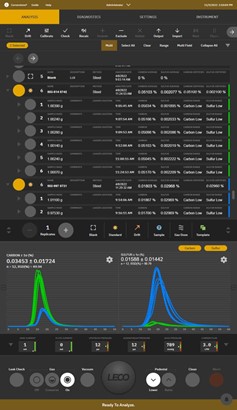

– Функциональное и удобное в использовании ПО Cornerstone^TM предоставляет пользователю возможность вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.

Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора:

• различные панели инструментов с ползунками и выпадающим меню позволяет пользователю быстро добраться до нужной функции,
• возможность группировки выборочных данных и создание их копий упрощает ввод информации,
• автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
• подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы.

Кроме этого, ПО Cornerstone^TM имеет функцию мониторинга окружающей среды в режиме реального времени, представляя информацию оператору в виде наглядных анимированных схем.

– Гибкая конструкция LECO N-736 позволяет конфигурировать его под индивидуальные условия пользователя:

• модель с вынесенным сенсорным экраном в отдельно стоящую панель,
• модель с бесконтактным интерфейсом.

Оформить заявку на нестандартную конфигурацию анализатора можно у наших менеджеров.

– Для повышения скорости работы и удобства эксплуатации для анализатора также доступны опции:

• Встроенная система автоочистки для минимизации времени на подготовку анализатора к работе (добавляется символ H в наименовании модели). Автоматически очищает верхний электрод и наконечник нижнего электрода.
• Система трехступенчатой очистки и двухконтурный модуль дозирования газа-носителя (P) для максимальной точности анализа.

При этом быстросъемный газовый фильтр финальной очистки оборудован обходным клапаном.

• Рециркуляторный охладитель (D) со встроенным жидкостно-воздушным радиатором с двумя вентиляторами постоянного тока.

Эта опция позволяет пользователю выбирать между жидкостным охлаждением, жидкостно-воздушным охлаждением или их комбинацией для поддержания рабочей температуры анализатора при интенсивной эксплуатации.

• Автоматический загрузчик проб (автосэмплер), на 20 штук, который позволяет анализатору работать непрерывно несколько часов,
• Стабилизатор электроэнергии.
• Принтер.
• Балансировочный комплект с интерфейсом.

Анализатор LECO N-736 – точный, надежный, гибкий и производительный прибор для определения азота в металлических и других неорганических образцах различных форм методом плавления в потоке инертного газа. Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического состава газообразующих примесей в металлах, сплавах и других неорганических веществах.

LECO N-736 может применяться в металлургической, угольной, энергетической, горнодобывающей, авиационной, атомной отраслях и в лабораториях НИИ.
