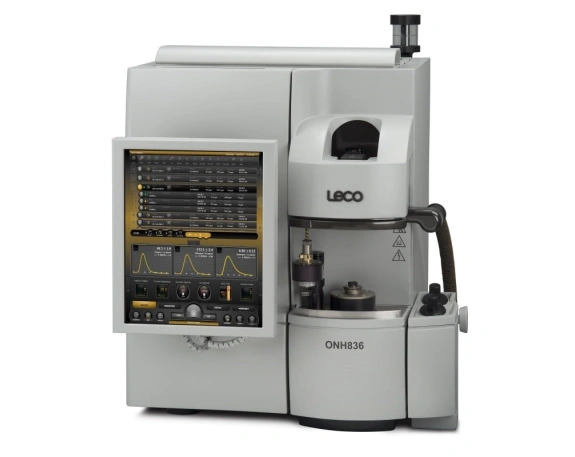

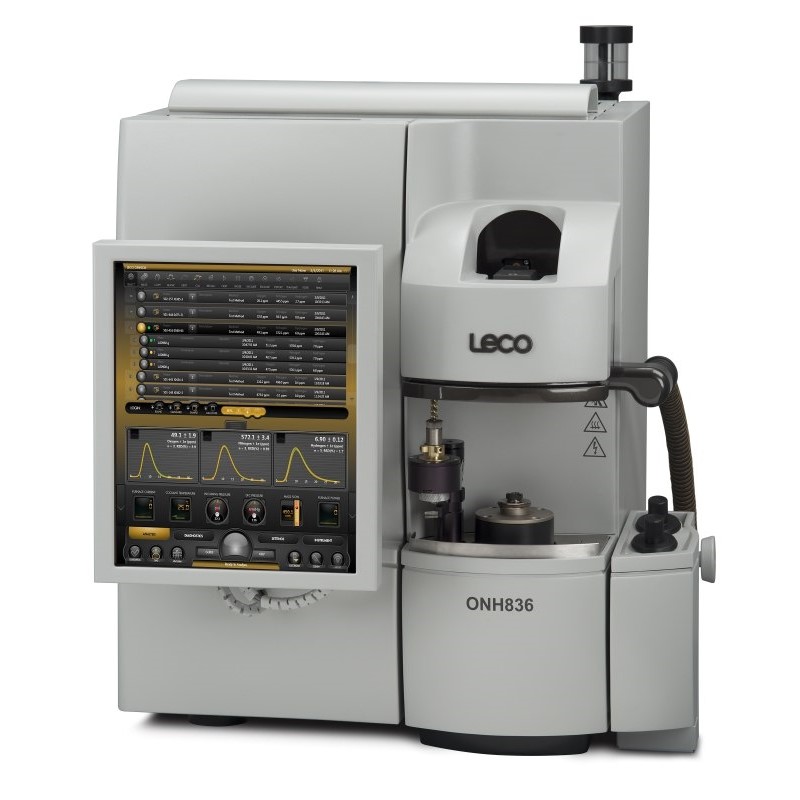

Анализатор ON-836 производства компании LECO (США) одновременно определяет наличие и количество кислорода и азота в образцах методом их плавления в атмосфере инертного газа.
Диапазон концентраций, доступных для определения анализатором ON-836, в 1 грамме образца:
- кислород – от 0,05 ppm до 5 % с погрешностью ±0,025 ppm или ±0,3 % (в расчет берется большая величина);
- азот – от 0,05 ppm до 3 % с погрешностью ±0,025 ppm или ±0,3 % (в расчет берется большая величина).
Проверка может проводиться для различных черных, цветных, тугоплавких металлов и сплавов и неорганических материалов, в том числе оксидов и нитридов.
Анализатор LECO ON-836 состоит из:
– импульсной печи с графитовым тиглем,
– системы анализа полученных от плавления газов,
– системы охлаждения,
– системы управления.

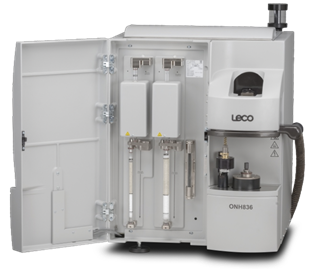

Система анализа полученных от плавления газов (газоанализатор), в свою очередь, состоит из:
– недисперсионных ИК-ячеек (NDIR) с детекторами,
– реагента-окислителя,
– фильтра-улавливателя отработанных газов,
– системы компенсации потока газов,
– детектора теплопроводности.
Принцип действия анализатора:
- Из массы исследуемого материала отбирается и предварительно взвешивается на высокоточных электронных весах 1 грамм образца.
- Отобранная проба размещается в графитовом тигле печи, нагревается и плавится.
- В процессе плавления из вещества выделяется смесь газов, содержащая кислород (O) и азот (N2) для дальнейшего анализа.
- Кислород при взаимодействии с графитовым тиглем превращается в монооксид углерода (СО) и диоксид углерода (СО2).
- Смесь газов из печи в потоке инертного газа-носителя (гелия или аргона) через регулятор массового расхода поступает в газоанализатор.
- Анализ химического состава начинается с определения недисперсионными инфракрасными ячейками (NDIR) СО и СО2.
- После этого смесь газов проходит через нагретый реагент (оксид меди), где происходит процесс окисления СО до СО2.
- На следующем этапе анализа соответствующие NDIR-ячейки определяют количество СО2.
- Затем смесь газов проходит фильтрацию через:
– LECOSORB, который убирает СО2;
– ангидрон, который убирает пары воды;
– финальный фильтр OMI®, который одновременно удаляет мельчайшие примеси кислорода, водяного пара, CO, CO2, большинство соединений серы, большинство соединений галогенов, спиртов и фенолов до уровня менее 10 частей на миллион. В потоке остается смесь газа-носителя и азота.
- Объем очищенного после фильтрации газа-носителя восполняется запатентованной системой динамической компенсации потока (DFC), чтобы максимально точно посчитать азот.
- Азот в потоке инертного газа поступает в детектор теплопроводности (TC).
Таким образом, кислород определяется по двухэтапному (для максимальной точности) детектированию оксида и диоксида углерода, а азот – в чистом виде по теплопроводности.
Возможность измерения массы вещества методом инфракрасной спектроскопии обусловлена тем, что оксид и диоксид углерода поглощают ИК-излучение определенной длины волны.
При прохождении газов через определенную ИК-ячейку, ее энергия излучения уменьшается под воздействием СО2 или СО. Высокочувствительные детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество СО или СО2, для итогового вычисления количества кислорода.
Возможность измерения количества азота по теплопроводности основана на том, что у азота и газа-носителя эта теплопроводность разная. В состав TC-детектора входят нити сопротивления, подключенные по мостовой схеме. При попадании азота в поток газа-носителя теплоотдача от нитей меняется, датчик измеряет разбаланс в мостовой схеме и таким образом вычисляется количество азота.
Обработка полученной от детекторов информации и вычисление итоговых значений количества газов происходит в цифровом блоке управления со специализированным ПО CornerstoneTM, встроенном в анализатор LECO ON-836.
В зависимости от комплектации анализатора, доступ к ПО может быть реализован с встроенной в прибор сенсорной панели и/или с ПК.
С помощью ПО CornerstoneTM пользователь может проводить:
– настройку испытаний,
– анализ и хранение полученных данных,
– диагностику оборудования,
– мониторинг испытания и температуру окружающей среды в режиме реального времени,
– инструментальную настройку.
Для обеспечения точности анализа ON-836 предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО), вручную, по газовой дозе, а также проводятся оценочные замеры чистого газа-носителя (гелия или аргона), чтобы сократить влияние девиации прибора.
Стандартное время анализа одного образца – 100 секунд.
Электропитание анализатора LECO ON-836 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50 Гц. Потребляемая мощность индукционной печи – 7500 Вт.
Преимущества использования анализатора кислорода и азота ON-836
– Запатентованная система детекторов обеспечивает быстрые, точные, повторимые измерения кислорода и азота одновременно. При этом для проведения анализа необходим один образец и один тигель и не требуется замена газа-носителя.

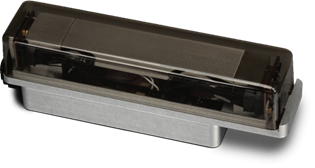

– В газоанализаторе используются современные высокотехнологичные ИК-ячейки, которые отличаются:
- термостатической конструкцией для защиты от перепадов температуры окружающей среды;
- эффективной системой управления излучающим и детектирующим элементами, которая обеспечивает долгую стабильную работу ИК-элемента и высокую точность анализа химического состава металлов, сплавов и других неорганических веществ;
- универсальными детекторами, которые определяют как оксид, так и диоксид углерода, обеспечивая максимальную точность анализа в широком диапазоне концентраций.
– Система трехступенчатой очистки газа-носителя от примесей паров воды, кислорода, оксида и диоксида углерода для максимальной точности анализа.
При этом быстросъемный газовый фильтр финальной очистки оборудован обходным клапаном.
– Стабильная и точная работа детектора теплообмена обеспечивается дополнительной очисткой газа-носителя фильтром OMI и системой компенсации его потока.
– Производительная импульсная печь имеет усовершенствованную конструкцию электродов, повышающую теплообмен, для интенсивного охлаждения и стабильной работы прибора, а также оборудована светодиодным кольцом для освещения рабочей зоны.
– Конструкция загрузочного устройства гибридного типа упрощает обслуживание прибора и позволяет анализировать образцы практически любой формы.
– Эффективная встроенная система охлаждения:
- включает в себя два вентилятора постоянного тока, которые обеспечивают стабильное охлаждение независимо от перепадов сетевого напряжения и частоты;
- может быть организована по системе «жидкость-воздух»/«жидкость-жидкость» или в виде комбинации этих двух вариантов;
- уменьшает либо полностью устраняет необходимость внешнего охлаждения.
– Эргономичный дизайн и надежная конструкция анализатора обеспечивают его длительную и комфортную эксплуатацию:
- большая интуитивно понятная сенсорная панель управления на регулируемой шестиосевой штанге может быть расположена наиболее удобным для оператора образом;
- небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов.

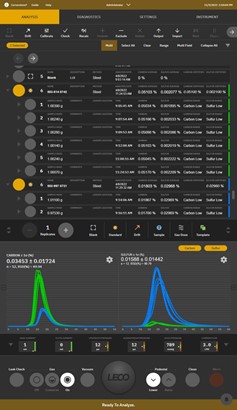

– Функциональное и удобное в использовании ПО CornerstoneTM предоставляет пользователю возможность вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.
Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора:
- различные панели инструментов с ползунками и выпадающим меню позволяет пользователю быстро добраться до нужной функции,
- возможность группировки выборочных данных и создание их копий упрощает ввод информации,
- автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
- подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы.
Кроме этого, ПО CornerstoneTM имеет функцию мониторинга окружающей среды в режиме реального времени, представляя информацию оператору в виде наглядных анимированных схем.
– Гибкая конструкция LECO ON-836 позволяет конфигурировать его под индивидуальные условия пользователя:

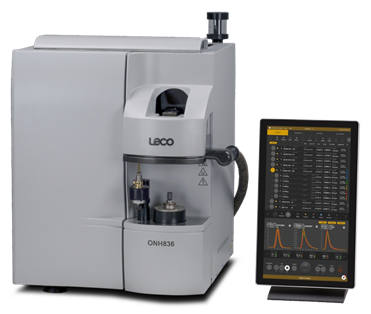

- модель с вынесенным сенсорным экраном в отдельно стоящую панель,
- модель с бесконтактным интерфейсом,
- модель, где импульсная печь вынесена в перчаточный бокс – герметичный контейнер, который предназначен для эксплуатации оборудования в отдельной контролируемой атмосфере, в том числе в радиоактивных условиях.
Оформить заявку на нестандартную конфигурацию анализатора можно у наших менеджеров.
– Для повышения скорости работы и удобства эксплуатации для анализатора также доступны опции:
- встроенная система автоочистки для минимизации времени на подготовку анализатора к работе,
- автоматический загрузчик проб (автосэмплер), на 20 штук, который позволяет анализатору работать непрерывно несколько часов,
- рециркуляторный охладитель и теплообменник типа «жидкость-жидкость» для поддержания рабочей температуры прибора при интенсивной эксплуатации,
- стабилизатор электроэнергии,
- корпус со звукоизоляцией для комфортной работы персонала в лаборатории,
- балансировочный комплект с интерфейсом.
Анализатор химического состава металлов, сплавов и других неорганических веществ LECO ON-836 – точный, надежный, гибкий и производительный прибор для одновременного определения кислорода и азота в металлических образцах различных форм методом плавления в потоке инертного газа. Он позволяет проводить высокочувствительные стабильные повторяемые анализы газообразующих примесей от ppm и долей ppm.
LECO ON-836 может применяться в металлургической, угольной, энергетической, горнодобывающей, авиационной, атомной отраслях и в лабораториях НИИ.
