Анализатор кислорода O-600R

Анализатор O-600R определяет массовую долю кислорода в образцах методом горячей экстракции в процессе плавления в атмосфере инертного газа.

Стандартный диапазон концентраций кислорода, доступных для измерения анализатором O-600R, – от 0,0001 до 1 %.

Используя специально разработанные методики и правильно подобрав реагенты, можно расширить динамический диапазон прибора.

С помощью анализатора O-600R можно проверять такие неорганические материалы, как металлы и их сплавы, в том числе тугоплавкие, карбиды, оксиды и керамику.

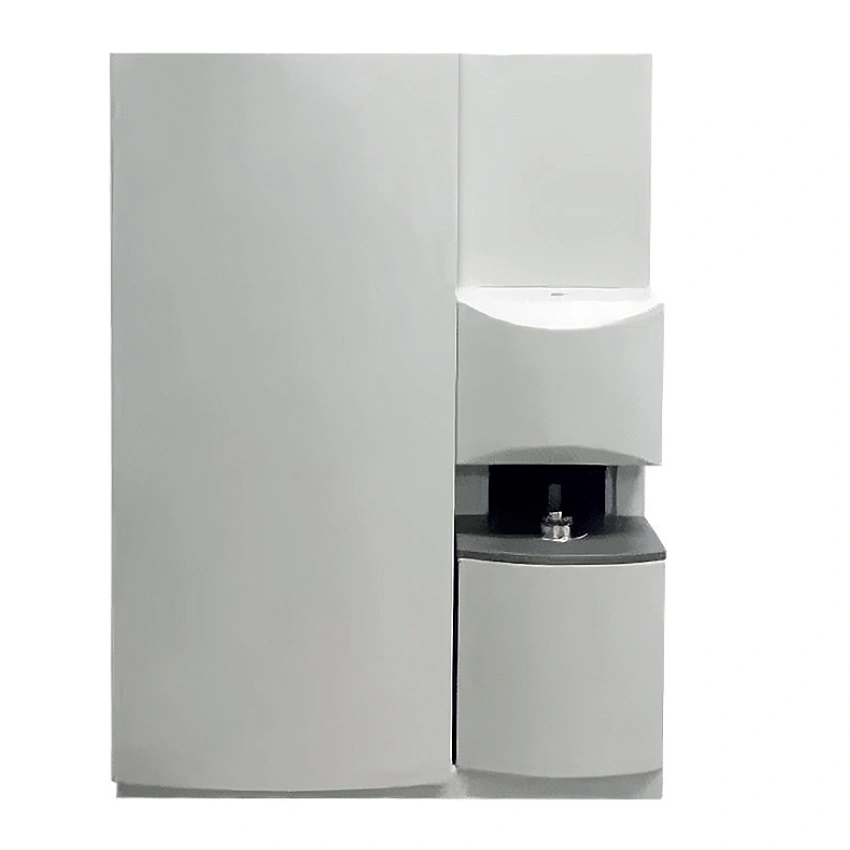

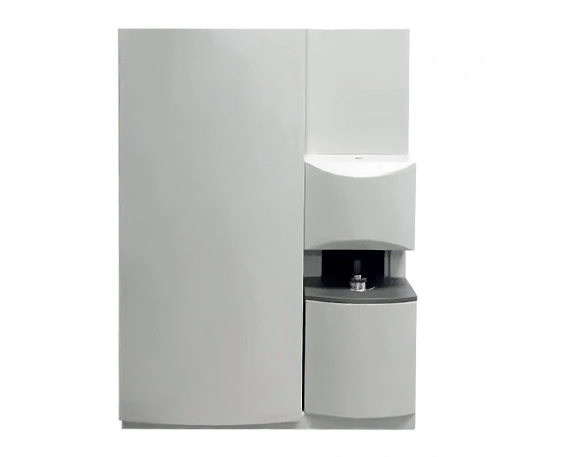

Анализатор O-600R представляет собой настольный стационарный прибор в прочном корпусе из металла, габаритные размеры которого – 710х660х860 мм, а вес – 240 кг.

Прибор включает в себя:

– импульсную печь мощностью 8 кВ•А, совместимую с тиглями различного типа (из графита, олова и никеля), с водяной охлаждающей системой и программируемым нагревом до 3000 °C.

– системы подачи и коррекции потока инертного газа-носителя (это может быть аргон или гелий высокой чистоты 99,999%);

– системы анализа химического состава полученных от плавления газов,

– системы управления (встроенный модуль и внешний ПК с ПО ONH Analysis System).

Система анализа полученных от плавления газов (газоанализатор), в свою очередь, состоит из:

– недисперсионных ячеек с ИК-детекторами (NDIR),

– системы газовых колб и трубок, содержащих реактивы для дополнительного преобразования газовой смеси в аналитическую форму и очищения потока от примесей и отработанных газов.

Порядок работы анализатора:

1. Образец отбирается из массы исследуемого материала и предварительно взвешивается на высокоточных электронных весах, которые поставляются в базовом комплекте анализатора.
2. Проба помещается в тигель, нагревается в печи и плавится.
3. В процессе плавления из образца выделяется смесь газов, содержащая кислород (O) для дальнейшего анализа химического состава.
4. Кислород при взаимодействии со стенками тигля преобразуется в монооксид и диоксид углерода (СО и СО₂).
5. Смесь газов, полученная при плавлении образца, вместе с потоком газа-носителя перемещается в газоанализатор. Инертный газ (аргон или гелий) может подаваться как от газовой магистрали завода, так и от отдельно стоящих баллонов.
6. Анализ начинается с определения недисперсионными ИК-ячейками (NDIR) СО и СО₂.
7. После этого смесь газов проходит через нагретый реагент (оксид меди), где происходит процесс окисления СО до СО₂.
8. На следующем этапе анализа соответствующие NDIR-ячейки определяют количество СО₂.

Таким образом, кислород определяется по двухэтапному (для максимальной точности) детектированию оксида и диоксида углерода

Возможность измерения массы кислорода методом инфракрасной спектроскопии обусловлена тем, что оксид и диоксид углерода поглощают ИК-излучение определенной длины волны.

При прохождении газов через определенную ИК-ячейку, ее энергия излучения уменьшается под воздействием СО₂ или СО. Высокочувствительные детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество СО или СО₂.

Обработка полученной от детекторов информации и вычисление итоговых значений количества газов происходит в цифровом блоке управления, встроенном в анализатор O-600R, и подключенном к нему внешнем ПК под общим управлением специализированного ПО ONH Analysis System.

Вычисленные значения количества кислорода могут отображаться как в ppm, так и в %.

С помощью ПО ONH Analysis System пользователь может обрабатывать результаты анализов, настраивать работу прибора, создавать отчеты и различные визуализации для представления полученных данных, а также создавать информационный архив.

Для обеспечения точности анализа O-600R предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО) и вручную, а также проводятся оценочные замеры чистого газа-носителя (гелия или аргона), чтобы сократить влияние девиации прибора.

Стандартное время анализа одного образца – примерно 3 минуты.

Электропитание анализатора O-600R осуществляется от однофазной сети переменного тока напряжением 220±30 В, частотой 50±1 Гц. Потребляемая мощность индукционной печи – 8000 В•А.

<H2> Преимущества использования анализатора кислорода O-600R</H2>

– Высокоэффективная система ИК-детекторов обеспечивает быстрые, точные, повторимые измерения кислорода.

– В газоанализаторе используются современные высокотехнологичные ИК-ячейки с термостатической конструкцией для защиты от перепадов температуры окружающей среды и универсальными детекторами, которые определяют как оксид, так и диоксид углерода.

– Полнодиапазонная линейная калибровка анализатора, а также система компенсации давления, расхода температуры и веса обеспечивают максимальную точность анализа в широком диапазоне концентраций.

– Эргономичный дизайн и надежная конструкция анализатора обеспечивают его длительную и комфортную эксплуатацию.

– В базовом комплекте вместе с прибором поставляются высокоточные электронные весы и охлаждающий чиллер для печи, чтобы обеспечить ее бесперебойную и высокопроизводительную работу.

Анализатор O-600R – высокочувствительный, точный, надежный, и производительный прибор для определения кислорода в твердых неорганических образцах различных форм методом горячей экстракции в потоке инертного газа. Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического состава газообразующих примесей в металлах, сплавах и других неорганических материалах.

O-600R может применяться в металлургической, горнодобывающей, машиностроительной отраслях промышленности.
