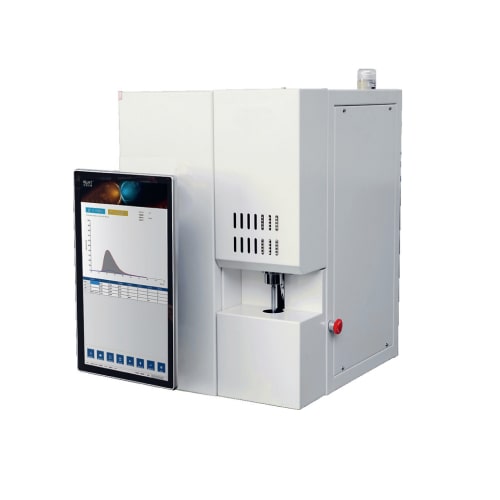

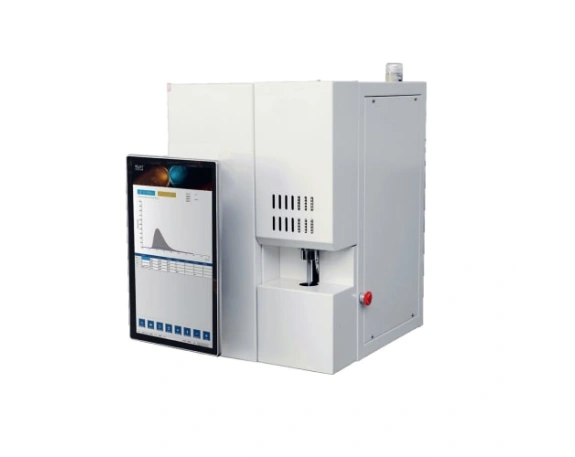

Анализатор CSR-910 определяет наличие и массовые доли углерода и серы в образцах методом их сжигания в потоке кислорода и дальнейшей инфракрасной спектроскопии.
Проверка может проводиться для цветных и черных металлов, руд, стали, чугуна, сплавов, керамики, кокса, карбида, цемента и прочих неорганических веществ.
Прибор способен измерить массовую долю:
- серы – от 0,001% до 40%,
- углерода – от 0,001% до 100%.
Стандартные динамические диапазоны можно увеличить с помощью специально разработанных методик и правильным подбором реактивов и навесок.
Анализатор CSR-910 состоит из:
– индукционной печи,
– системы анализа химического состава полученных от сжигания газов (газоанализатора),
– системы автоочистки,
– аналитического блока.
Газоанализатор состоит из системы фильтров, реагентов, размещенных в специальных колонках, а также двух ИК-ячеек для детектирования.
Принцип действия анализатора:
- От исследуемого вещества отбирается проба и взвешивается на высокочувствительных электронных весах, входящих в основной комплект поставки анализатора и способных определить массу от 0,1 мг.
- Весы по кабельному интерфейсу соединяются с анализатором и автоматически передают значение массы образца в блок управления для итоговых вычислений массовой доли серы и углерода. Также возможен ввод массы вручную с клавиатуры.
- После взвешивания проба помещается в керамический тигель индукционной печи и сжигается в потоке кислорода повышенной или высокой чистоты. Расход кислорода (газа-носителя) – 3 литра/мин.
- Подача газа может быть реализована от магистрали предприятия либо от отдельно стоящих баллонов.
- В качестве акселераторов процесса в печи могут размещаться в виде стружки: железо/смесь железа и олова/вольфрам.
- В результате интенсивного окисления (горения) образца образуются газы: диоксид углерода СО2 и диоксид серы SO2.
- СО2 и SO2 в потоке кислорода проходят систему фильтрации, очищаясь от ненужных примесей, и поступают блок двойного детектирования, который обеспечивает точные измерения как для высоких, так и для самых низких концентраций.
- В блоке детектирования СО2 и SO2 поступают в современные высокочувствительные инфракрасные ячейки. Принцип ИК-спектроскопии основан на том, что разные газы поглощают ИК-излучение из разного диапазона длин волн.
- Когда СО2 и SO2 проходят через определенную ИК-ячейку, ее энергия излучения уменьшается под воздействием СО2 или SO2, в зависимости от того, какой газ анализируется. Длина кюветы каждой ячейки специально подобрана для обеспечения оптимальной разрешающей способности для заданного диапазона длин ИК-волн.
- Детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество СО2 или SO2.
- Детекторы передают измеренные значения в аналитический блок, который преобразует информацию с поправкой на массу пробы и выводит на дисплей моноблочного ПК анализатора значения массовых долей углерода и серы. Результат может отображаться либо в %, либо в ppm в соответствии с настройками пользователя.
- После завершения цикла, длительность которого зависит от исследуемого вещества и занимает от 25 до 60 секунд, печь автоматически продувается и очищается специальной пневматической системой со скоростью потока сжатого воздуха 1 литр/мин для следующего анализа.

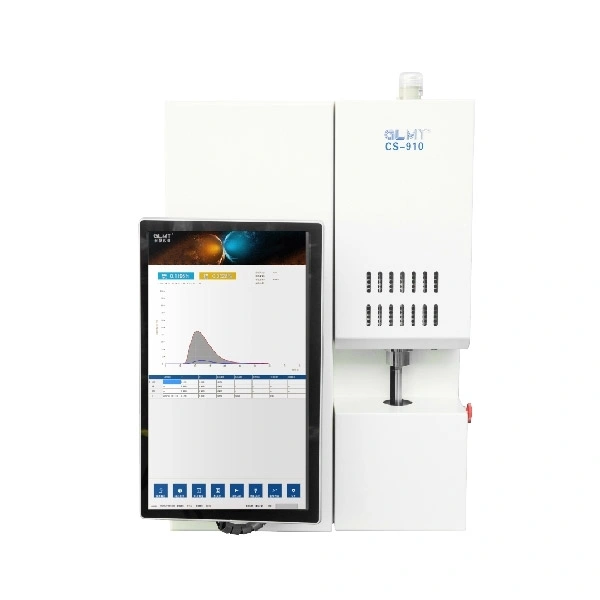

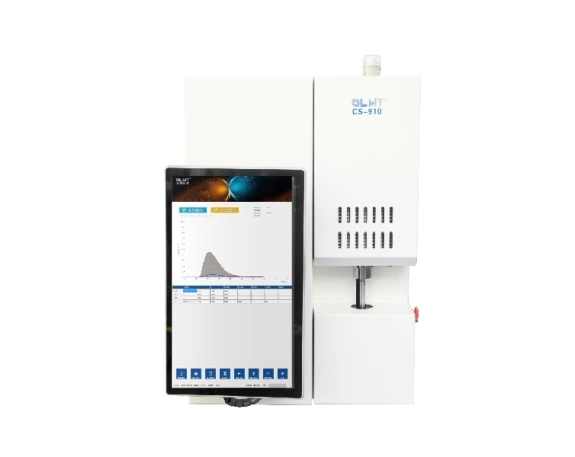

Цифровой аналитический блок в виде моноблочного ПК с сенсорным дисплеем и со специализированным ПО CS Analysis установлен на подвижной штанге для удобства позиционирования и закреплен на корпусе анализатора CSR-910.
Электропитание анализатора CSR-910 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50/60 Гц. Потребляемая мощность индукционной печи – не более 5000 В•А.
Преимущества использования анализатора серы и углерода CSR-910
– Двойная система инфракрасного детектирования с самой современной и технологичной компонентной базой позволяет стабильно и точно определять массовые доли серы и углерода в широком диапазоне концентраций.
– Мощная высокочастотная индукционная печь позволяет полностью и равномерно сжигать образцы. Пневматическая система загрузки тиглей упрощает эксплуатацию, а эргономичная конструкция позволяет легко и быстро проводить обслуживание, не используя специальные инструменты.
– ПО аналитического блока разработано специально для сенсорного экрана моноблока, что позволяет максимально быстро и удобно работать с данными. Кроме широкого функционала по обработке и представлению результатов анализа, ПО содержит встроенную систему диагностики оборудования, которое позволяет быстро выявлять неисправности и утечки.
– Прочная, компактная и эргономичная конструкция анализатора (общие размеры – 540х810х600 мм, масса – 85 кг) позволяет размещать его как в лабораториях, так и в цехах, а также снижает эксплуатационные издержки (расход газов и реагентов).
– Основной комплект поставки анализатора включает в себя все необходимое для начала использования и технического обслуживания, в том числе электронные весы с сопряженным с анализатором интерфейсом.
– Для повышения производительности и комфортной эксплуатации анализатора основной комплект поставки может быть дополнен пылесосом и компрессором.
Анализатор CSR-910 является надежным, точным и простым в использовании и обслуживании прибором для измерения серы и углерода методом сжигания образцов в потоке кислорода
Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического состава газообразующих примесей в металлах, сплавах и других неорганических материалах в ppm и процентах, поэтому является хорошим дополнением, а в ряде случаев даже необходимым, к рентгенофлуоресцентному и оптико-эмиссионному спектрометрам.
CSR-910 может применяться в металлургической, угольной, горнодобывающей, машиностроительной, электронной отраслях.
