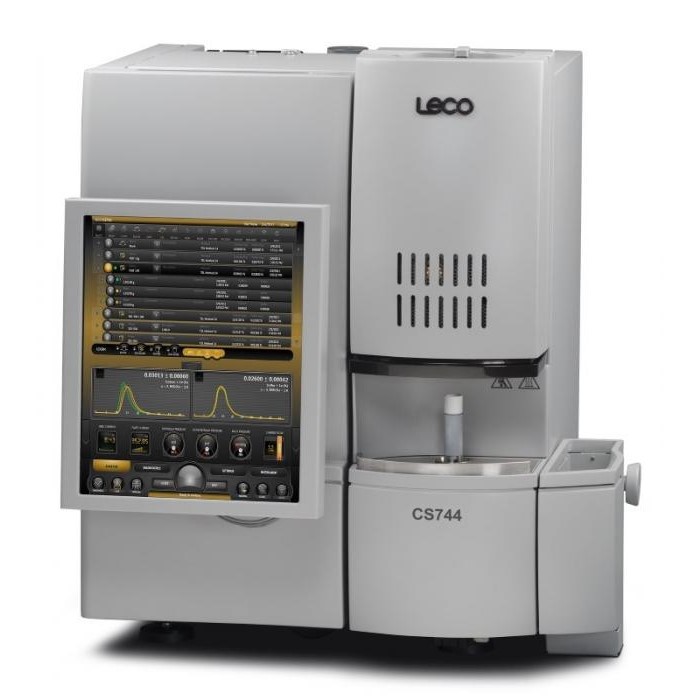

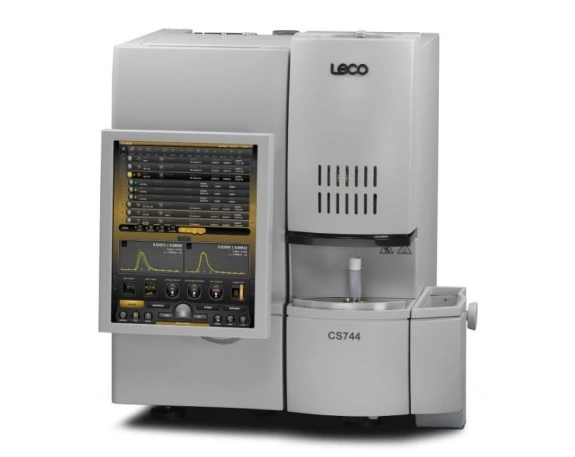

Анализатор CS-744 производства компании LECO (США) определяет наличие и количество серы в образцах методом их сжигания и дальнейшей инфракрасной спектроскопии в соответствии со стандартами ISO 9556, ISO 10719, ASTM E1941, ASTM E1019 и др.
Проверка может проводиться для стали, руд, металлов (железо, медь, никель, кобальт и тд.), сплавов и прочих неорганических материалов.
В 1 грамме образца (стандартная навеска) данный прибор может обнаружить и измерить массу серы от 0,002 мг до 4 мг с погрешностью ±0,001 мг.
Анализатор LECO S-744 состоит из:
– высокочастотной индукционной печи (18 МГц),
– системы анализа химического состава полученных от сжигания газов,
– системы управления.
Система анализа полученных от сжигания газов (газоанализатор)состоит из:
– нагреваемого пылевого фильтра, который улучшает извлечение серы для повышения чувствительности анализа,
– двух недисперсионных ИК-ячеек (NDIR) с детекторами,
– регулятора давления газов для минимизации влияния на анализ атмосферного давления,
– электронного датчика, обеспечивающего стабильный поток газа-носителя.
Принцип действия анализатора:
1 грамм образца в керамическом тигле размещается в индукционной печи. Сжигание вещества происходит в потоке очищенного кислорода. Таким образом сера, присутствующая в образце, окисляется до диоксида серы (SO2).
Затем этот газ вместе с примесями и газом-носителем (кислородом) через пылевой фильтр поступает непосредственно в газоанализатор, где проходят следующие этапы:
– специальный реагент (перхлорат магния) осушает смесь газов от паров воды,
– 2 последовательно соединенных NDIR измеряют количество SO2.
Возможность измерения массы вещества методом инфракрасной спектроскопии обусловлена тем, что диоксид серы поглощает ИК-излучение определенной длины волны.
При прохождении газов через определенную ИК-ячейку, ее энергия излучения уменьшается под воздействием SO2. Длина кюветы ячейки специально подобрана для обеспечения оптимальной разрешающей способности для заданного диапазона длин ИК-волн. Высокочувствительные детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество SO2.
Полученное значение массы (доли массового вещества) SO2 обрабатывается модулем управления, в результате высчитывается количество чистой серы.
Для обеспечения точности анализа LECO S-744 предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО) и вручную по отдельным параметрам, а также проводятся оценочные замеры чистого газа-носителя (кислорода), чтобы сократить влияние девиации прибора.
Цифровой модуль управления со специализированным ПО CornerstoneTM встроен в анализатор LECO S-744 может быть дополнен сенсорным дисплеем и/или ПК.
Стандартное время анализа одного образца – 40 секунд, время полного цикла проверки (с загрузкой) – 130 секунд, в среднем за один час можно провести 27 стандартных анализов.

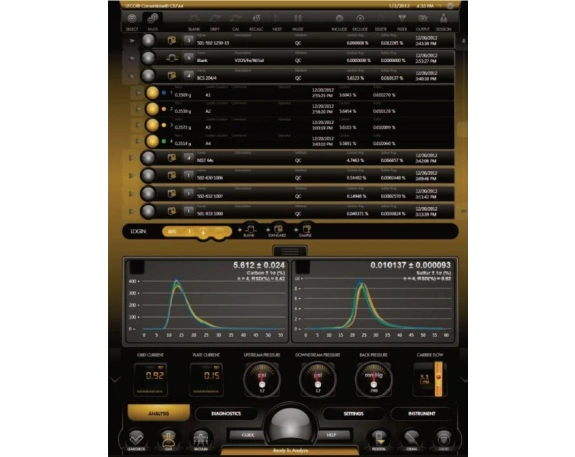

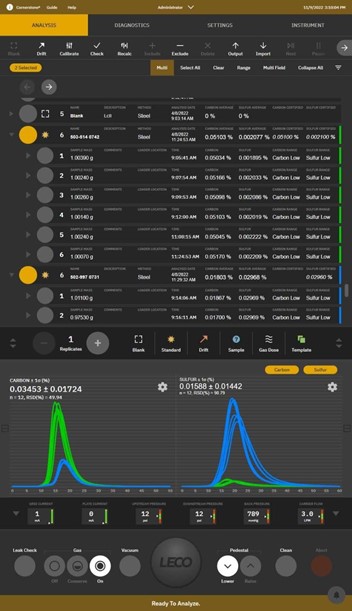

С помощью ПО CornerstoneTM пользователь может проводить:
– настройку испытаний,
– анализ и хранение полученных данных,
– диагностику оборудования,
– мониторинг испытания и температуру окружающей среды в режиме реального времени,
– инструментальную настройку.
Электропитание анализатора LECO S-744 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой от 50 до 60 Гц. Потребляемая мощность индукционной печи – 2200 Вт.
Преимущества использования анализатора серы LECO S-744

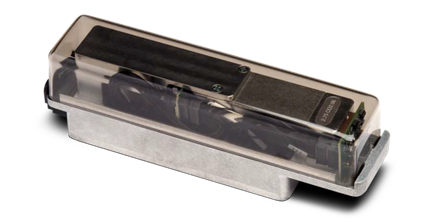

– В газоанализаторе используются современные высокотехнологичные ИК-ячейки, которые отличаются:
- термостатической конструкцией для защиты от перепадов температуры окружающей среды,
- эффективной системой управления излучающим и детектирующим элементами, которая обеспечивает долгую стабильную работу ИК-элемента и высокую точность анализа.

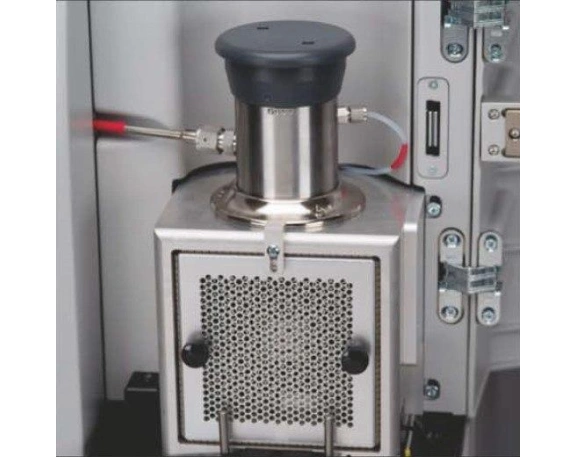

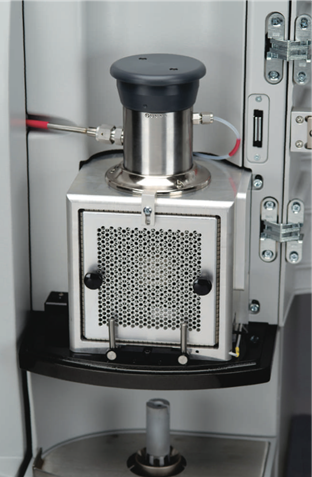

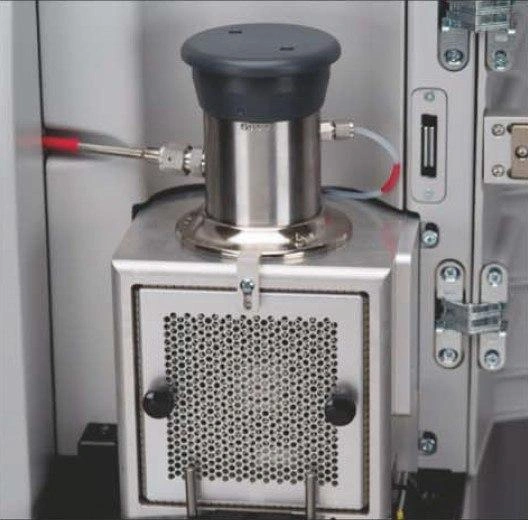

– Производительная индукционная печь позволяет сжигать широкий ряд образцов с минимальными выбросами пыли и брызг, что обеспечивает экономный расход катализаторов.
Встроенная кислородная фурма наполняет тигель кислородом высокой чистоты для обеспечения равномерного и полного сгорания пробы, а также улучшения рекуперации.
Благодаря модульной конструкции, отработанный тигль можно заменить менее, чем за 10 секунд.
– LECO S-744 легко и быстро обслуживать, что минимизирует время простоя между проведением анализов:
- очистка и установка/удаление тигля происходят автоматически,
- модуль автоочистки пылевого фильтра легко снимается без использования дополнительных инструментов.
– Эргономичный дизайн и надежная конструкция анализатора обеспечивают его длительную и комфортную эксплуатацию:
- большая интуитивно понятная сенсорная панель управления на регулируемой шестиосевой штанге может быть расположена наиболее удобным для оператора образом,
- небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов.

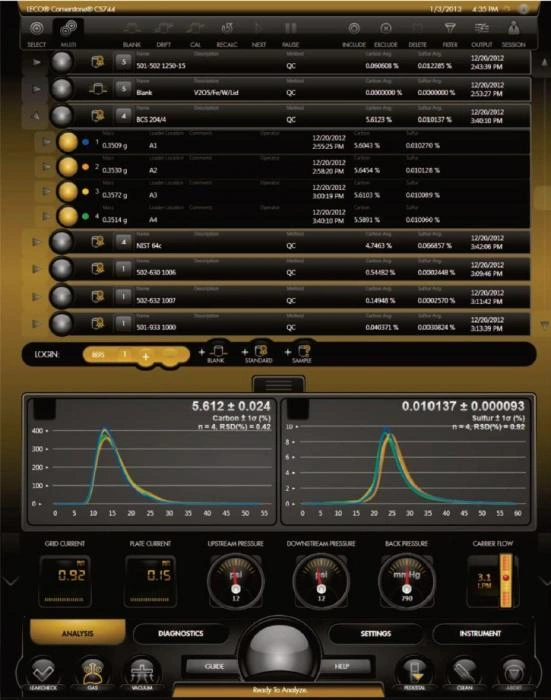

– Функциональное и удобное в использовании ПО CornerstoneTM предоставляет пользователю возможность вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.
Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора:
- различные панели инструментов с ползунками и выпадающим меню позволяет пользователю быстро добраться до нужной функции,
- возможность группировки выборочных данных и создание их копий упрощает ввод информации,
- автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
- подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы,
- расширенная интерактивная диагностика и цветовая маркировка трубок, облегчают поиск неисправностей и обслуживание.
Кроме этого, ПО CornerstoneTM имеет функцию мониторинга окружающей среды в режиме реального времени, представляя информацию оператору в виде наглядных анимированных схем.
– Гибкая конструкция LECO S-744 позволяет конфигурировать его под индивидуальные условия пользователя, в том числе доступна модель с вынесенным сенсорным экраном в отдельную панель.
– Для анализатора также доступны опции, повышающие скорость работы и удобство эксплуатации:

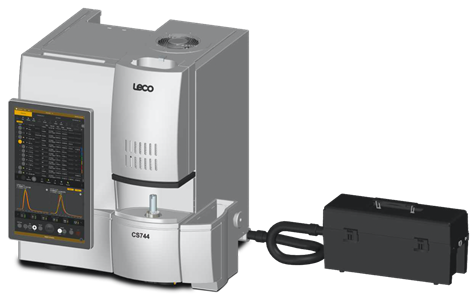

- Автоматическая вакуумная система очистки HEPA и удаления камеры сгорания (тигля).

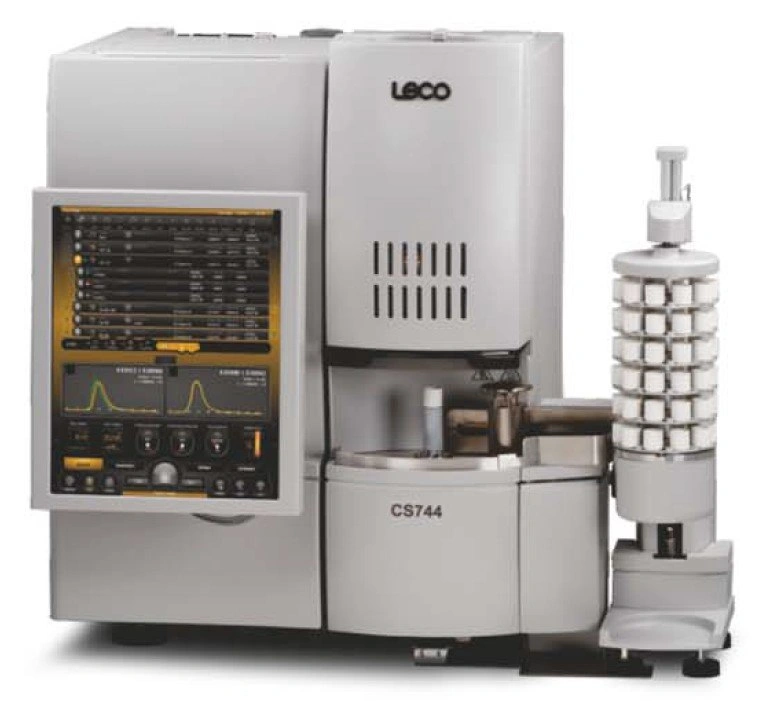

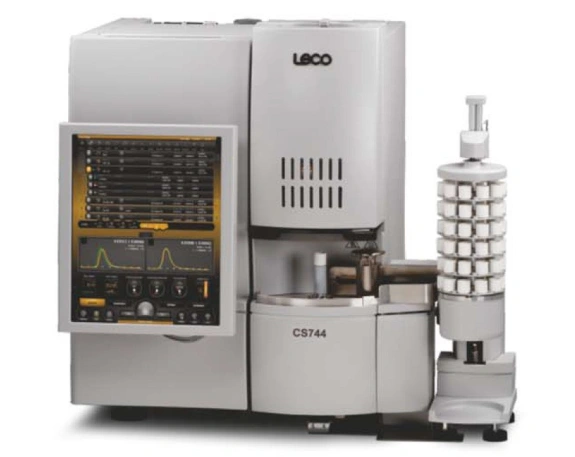

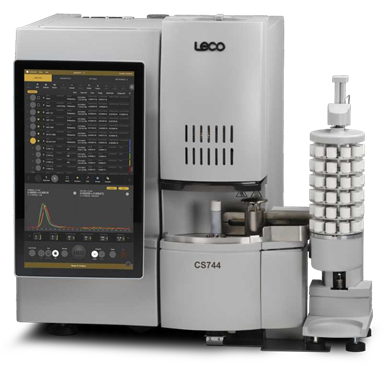

- Автоматические загрузчики проб (автосэмплеры, на 10 штук – Shuttle10, на 60 штук – Shuttle60), которые позволяют анализатору работать непрерывно несколько часов.
- Система очистки и термостабилизированный регулятор потока газа-носителя (с подогревом) для повышения стабильности и точности анализов.

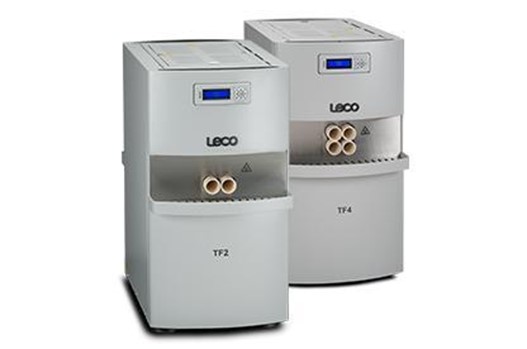

- Печи для прокаливания тиглей LECO Cornerstone TF для уменьшения количества загрязнений, которые могли бы повлиять на результаты анализа.
Анализатор LECO S-744 является точным и гибким прибором для определения серы. Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического состава газообразующих примесей в металлах, сплавах и других неорганических веществах, поэтому является хорошим дополнением, а в ряде случаев даже необходимым, к рентгенофлуоресцентному и оптико-эмиссионному спектрометрам.
LECO S-744 может применяться в металлургической, угольной, энергетической, горнодобывающей, авиационной отраслях и в лабораториях НИИ.
