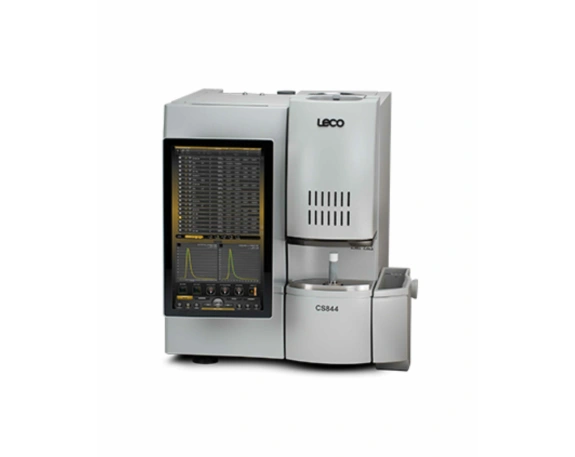

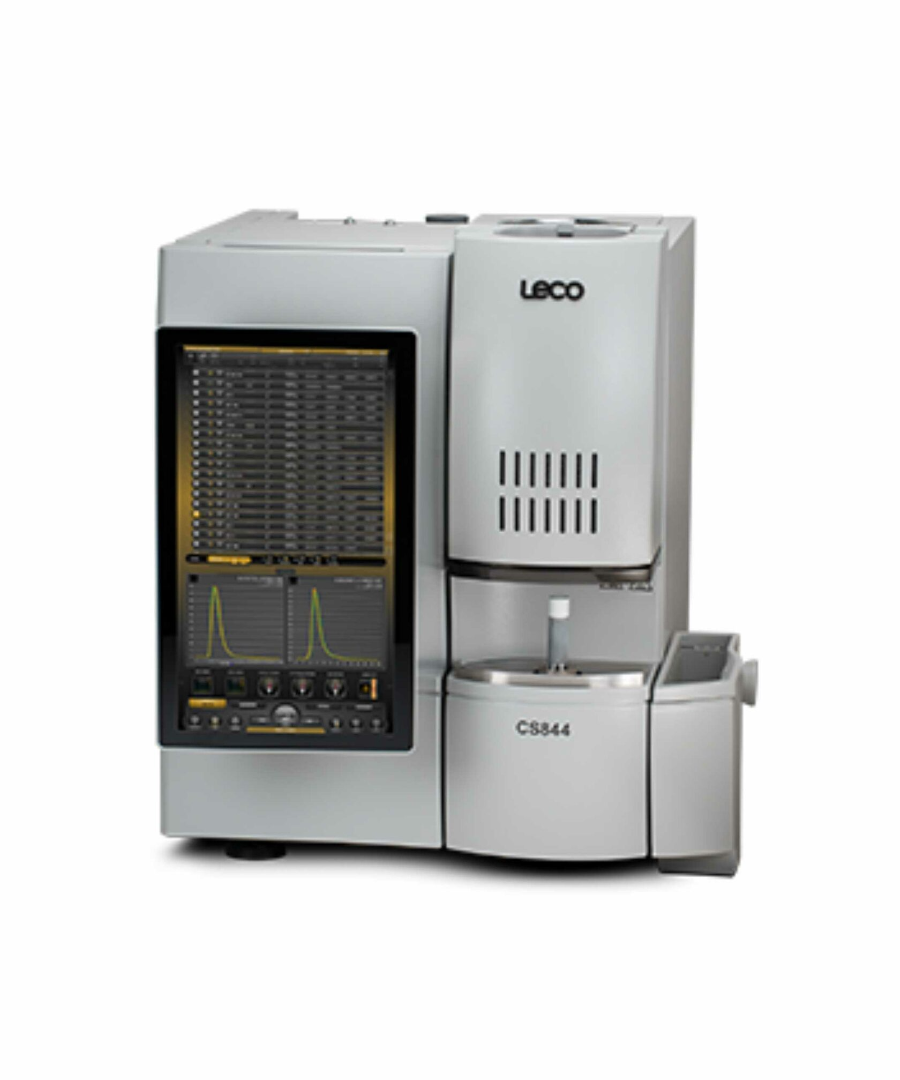

Анализатор C-844 производства компании LECO (США) определяет наличие и количество углерода в образцах методом их сжигания и дальнейшей инфракрасной спектроскопии в соответствии со стандартами ISO 9556, ISO 10719, ASTM E1941, ASTM E1019 и др.
Проверка может проводиться для различных руд, цветных металлов, стали, чугуна, сплавов, керамики и прочих неорганических материалов.
Например, одна из популярных методик исследования – определение углерода в карбиде вольфрама.
В 1 грамме образца (стандартная навеска) данный прибор может обнаружить и измерить массу обнаруженного вещества от 0,0006 мг до 60 мг.
Анализатор LECO C-844 состоит из:
– индукционной печи,
– системы анализа химического состава полученных от сжигания газов,
– системы управления.

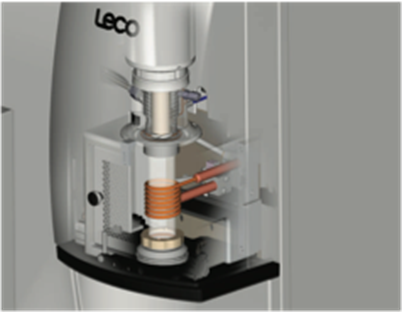

Индукционная печь оборудована:
– твердотельной высокочастотной системой управления, которая обеспечивает долгий срок службы трубки генератора,
– системой автоматической очистки,
– автоматической системой установки/удаления трубки сжигания (тигля).
Система анализа полученных от сжигания газов (газоанализатор), в свою очередь, состоит из:
– фильтра-улавливателя отработанных газов,
– химических поглотителей для разделения газов,
– двух недисперсионных ИК-ячеек (NDIR) с детекторами,
– регулятора давления газов для минимизации влияния на анализ атмосферного давления,
– электронного датчика, обеспечивающего стабильный поток газа-носителя (кислорода).
Принцип действия анализатора:
1 грамм образца размещается в керамическом тигле индукционной печи с добавленным плавнем вольфрама, железа или меди. Сжигание вещества происходит в потоке очищенного кислорода. Таким образом углерод, присутствующий в образце в любой форме вещества, окисляется до газов: монооксида углерода (СО) и диоксида углерода (СО2). Схема изменения температуры печи задается оператором.
Затем эти газы через пылевой фильтр поступают непосредственно в газоанализатор, где происходит процесс очищения газов от примесей, окисление CO до СО2 с последующим детектированием с помощью последовательно соединенных ИК-ячеек.
Возможность измерения массы вещества методом инфракрасной спектроскопии обусловлена тем, что диоксид углерода поглощает ИК-излучение определенной длины волны.
При прохождении газов через определенную ИК-ячейку, ее энергия излучения уменьшается под воздействием СО2. Длина кюветы каждой ячейки специально подобрана для обеспечения оптимальной разрешающей способности для заданного диапазона длин ИК-волн. Высокочувствительные детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество СО2.
Для обеспечения точности анализа LECO C-844 предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО), газовой дозы диоксида углерода (99,99 %), вручную по отдельным параметрам, а также проводятся оценочные замеры чистого газа-носителя (кислорода), чтобы сократить влияние девиации прибора.
Полученное значение массы (доли массового вещества) СО2 обрабатывается модулем управления, в результате высчитывается количество чистого вещества углерода с допустимой погрешностью ±0,0003 мг или ±0,5 % (в расчет принимается большее значение в зависимости от измеренной величины).
Цифровой модуль управления со специализированным ПО CornerstoneTM встроен в анализатор LECO C-844 и оснащен сенсорным дисплеем.
Стандартное время анализа одного образца – 40 секунд, время полного цикла проверки (с загрузкой) – 130 секунд, в среднем за один час можно провести 27 стандартных анализов.
С помощью ПО CornerstoneTM пользователь может проводить:
– настройку испытаний,
– анализ и хранение полученных данных,
– диагностику оборудования,
– мониторинг испытания и температуру окружающей среды в режиме реального времени,
– инструментальную настройку.
Электропитание анализатора LECO C-844 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50/60 Гц. Потребляемая мощность индукционной печи – 2200 Вт.
Преимущества использования анализатора углерода LECO C-844
– В газоанализаторе используются современные высокотехнологичные ИК-ячейки, которые отличаются:
- термостатической конструкцией для защиты от перепадов температуры окружающей среды,
- эффективной системой управления излучающим и детектирующим элементами, которая обеспечивает долгую стабильную работу ИК-элемента и высокую точность анализа химического состава смеси газов.
– Производительная индукционная печь позволяет сжигать широкий ряд образцов с минимальными выбросами пыли и брызг, что обеспечивает экономный расход катализаторов.
– LECO C-844 легко и быстро обслуживать, что минимизирует время простоя между проведением анализов:
- очистка и установка/удаление тигля происходят автоматически,
- модуль автоочистки пылевого фильтра легко снимается без использования дополнительных инструментов.
– Эргономичный дизайн и надежная конструкция анализатора обеспечивает его длительную и комфортную эксплуатацию:
- большая интуитивно понятная сенсорная панель управления на регулируемой шестиосевой штанге может быть расположена наиболее удобным для оператора образом,
- небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов.

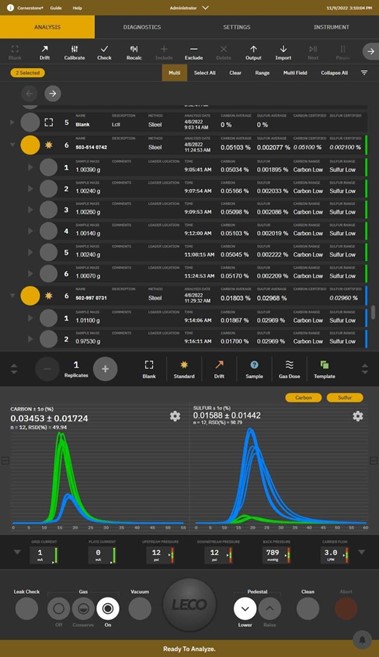

– Функциональное и удобное в использовании ПО CornerstoneTM предоставляет пользователю возможность вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.
Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора:
- различные панели инструментов с ползунками и выпадающим меню позволяет пользователю быстро добраться до нужной функции,
- возможность группировки выборочных данных и создание их копий упрощает ввод информации,
- автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
- подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы.
Кроме этого, ПО CornerstoneTM имеет функцию мониторинга окружающей среды в режиме реального времени, представляя информацию оператору в виде наглядных анимированных схем.
– Гибкая конструкция LECO C-844 позволяет конфигурировать его под индивидуальные условия пользователя, в том числе доступна модель с вынесенным сенсорным экраном в отдельную панель.
– Для анализатора также доступны опции, повышающие скорость работы и удобство эксплуатации:

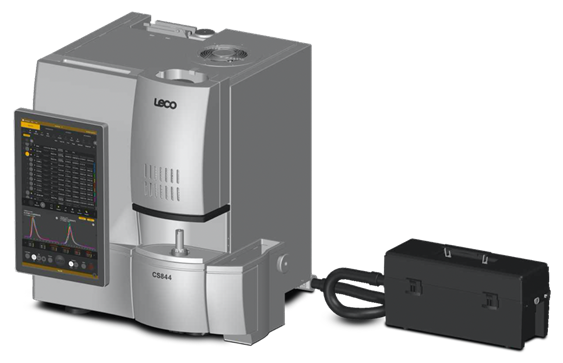

- высокоскоростной вакуумный пылесос HEPA

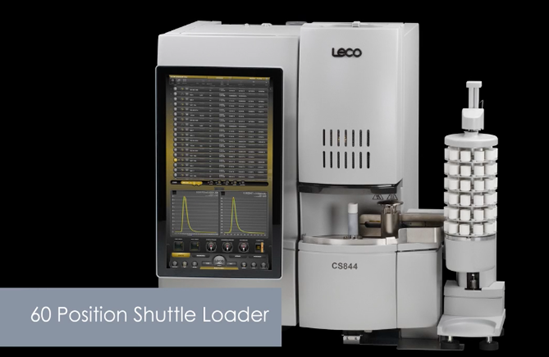

- автоматические загрузчики проб (автосэмплеры, на 10 штук – Shuttle10, на 60 штук – Shuttle60), которые позволяют анализатору работать непрерывно несколько часов
- средства интеграции для работы в составе роботизированных комплексов экспресс-лабораторий,

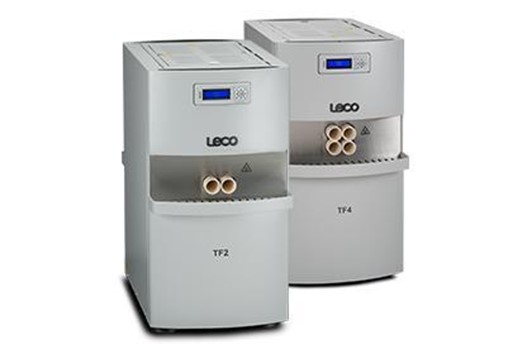

- печи для прокаливания тиглей LECO Cornerstone TF для уменьшения количества загрязнений, которые могли бы повлиять на результаты анализа.
Анализатор LECO C-844 является наиболее точным и гибким прибором для определения углерода из всех экспрессивных методов анализа. Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического соства газообразующих примесей в металлах, сплавах и других неорганических веществах от ppm и долей ppm, поэтому является хорошим дополнением, а в ряде случаев даже необходимым, к рентгенофлуоресцентному и оптико-эмиссионному спектрометрам.
LECO C-844 может применяться в металлургической, угольной, энергетической, горнодобывающей, авиационной отраслях и в лабораториях НИИ.
