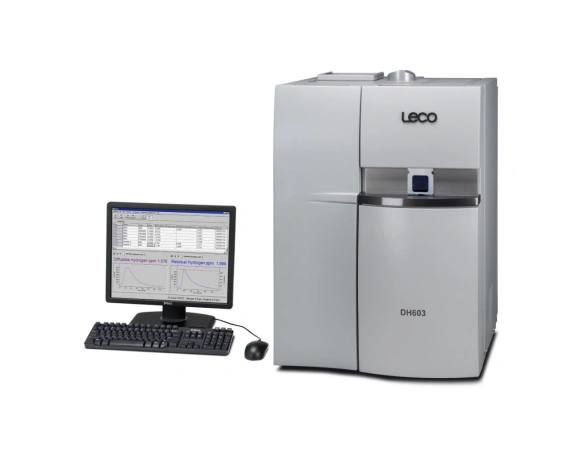

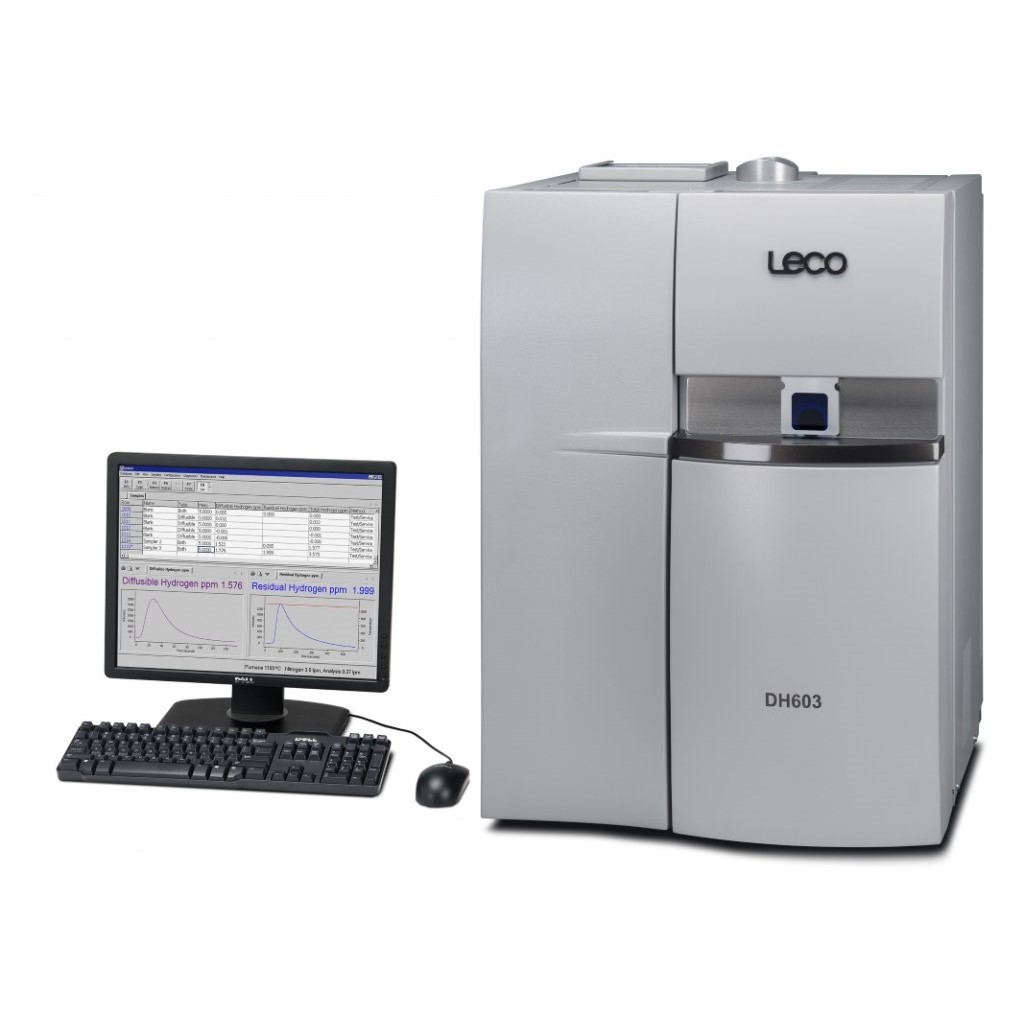

Анализатор химического состава DH-603 производства компании LECO (США) определяет количество остаточного, диффузного и общего водорода в черных металлах (железе) и их сплавах методом горячей экстракции в потоке инертного газа (азота).
В 0,05 – 1 грамме исследуемого образца данный прибор может обнаружить и измерить массовою долю водорода в размере от 0,1 до 2500 ppm (млн-1)/ от 0,1∙10-4 до 0,25 % с относительной погрешностью до ±15%.
Анализатор LECO DH-603 имеет компактные габаритные размеры (ДхШхВ) 840х570х700 мм при весе 129 кг и состоит из:
– надежной и безопасной стационарной печи с возможностью регулирования температуры нагрева до 1100 °С,
– системы газового анализа,
– системы подачи инертного газа,
– блока управления с интерфейсом Ethernet для соединения с ПК, удобной операционной системой и оптимизированным управлением печью.
Для работы с прибором оператору также необходимы электронные весы для образцов и ПК с установленным специализированным ПО CornerstoneTM, которое поставляется в комплекте с анализатором.
Система газового анализа (газоанализатор) включает в свой состав газовые колонки и высокочувствительный детектор теплопроводности.
Принцип действия анализатора:
Для определения остаточного (он же будет считаться суммарным) водорода от исследуемого вещества отбирается ленточная или карандашная проба весом 0,05 – 1 грамм (масса определяется на электронных весах) и размером до 23x102 мм.
Отбор можно производить вакуумными трубками LECO либо аналогичными приспособлениями других производителей.
Взвешенная проба размещается в печи и нагревается в потоке инертного газа – азота. В результате из образца выделяется газовая смесь, содержащая водород и подается в систему анализа химического состава. Там газы сначала очищаются от ненужных примесей и паров воды, а затем поступают в высокочувствительный детектор теплопроводности для определения массы водорода.
Для определения диффузного и остаточного водорода система должна быть дополнена встроенным блоком прокалывания (пробойником) вакуумных диффузных пробоотборников. Пробойник оснащен иглами и уплотнителями с длительным сроком службы, что повышает надежность и точность анализов.
Данный блок является опцией анализатора DH-603 и может быть установлен по желанию заказчика.

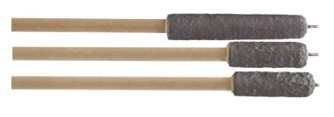

Диффузные пробоотборники формируют карандашную пробу и автоматически запаиваются, запуская процесс кристаллизации образца. В процессе кристаллизации выделяется диффузный водород.
Затем пробоотборник сначала устанавливается в пробойник, который его прокалывает и позволяет диффундирующему водороду влиться в поток азота и попасть в детектор теплопроводности для определения его массы.
После этого пробоотборник необходимо извлечь из пробойника, снять наружную оболочку, извлечь образец, взвесить его и поместить в печь для анализа на остаточный водород путем горячей экстракции, описанным выше.
Общий водород рассчитывается как сумма диффузного и остаточного водорода.
Все результаты анализов химического состава металлов и сплавов отображаются в миллионных долях (ppm).
Полученные данные передаются по интерфейсу Ethernet на ПК со специализированным ПО CornerstoneTM.

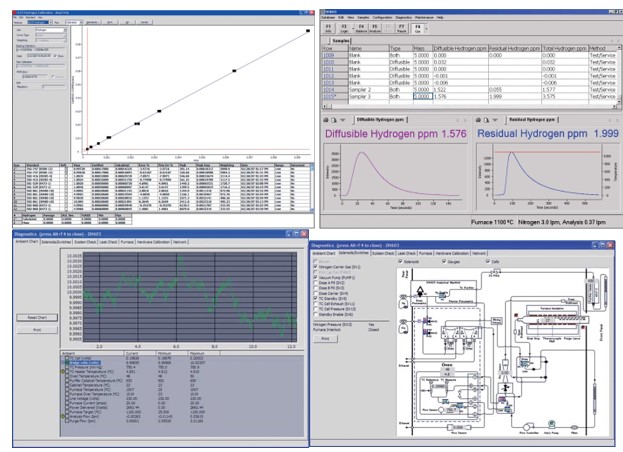

С помощью ПО CornerstoneTM пользователь может проводить:
– настройку испытаний,
– анализ и хранение полученных данных,
– диагностику и калибровку оборудования,
– мониторинг испытания в режиме реального времени,
– обрабатывать и архивировать результаты измерений.
Для обеспечения точности анализа LECO DH-603 предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО) либо газовой дозы.
Электропитание анализатора LECO DH-603 осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50/60 Гц.
Диапазон рабочих температур – от +15 до +35°С.
Преимущества использования анализатора водорода LECO DH-603
– Уникальная архитектура ECLIPSE и эргономичный дизайн анализатора водорода LECO DH-603 обеспечивают удобство эксплуатации и обслуживания.
– Современный технологичный детектор теплопроводности отличается более высоким отношением сигнал/шум, низкими пределами обнаружения, высокой стабильностью и широким динамическим диапазоном определения массы водорода. Эти особенности обеспечивают высокую точность и стабильность анализов, а также минимизируют временные затраты на обслуживание прибора.
– Гибкая конструкция. Возможность установки блока прокалывания диффузных пробоотборников расширяет ряд анализов, доступных для LECO DH-603. При этом, если нет необходимости в определении диффузного водорода, можно отказаться от этой опции и выбрать более бюджетный вариант исполнения.
– Доступная калибровка по газовой дозе позволяет обойтись без приобретения стандартных образцов.– Небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов, а также существенно упрощает его обслуживание
– Функциональное и удобное в использовании ПО CornerstoneTM предоставляет пользователю вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.
Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора и ряд дополнительных функций:
- коррекция пробелов и смещений,
- запуск LECO DH-603 по расписанию для предварительного прогрева сокращает время подготовки к проведению анализов,
- доступ к данным по электронной цифровой подписи,
- проведение удаленной диагностики оборудования
- широкий ряд пользовательских настроек,
- совместимость с различными лабораторными системами управления информацией (LIMS)
- возможность группировки выборочных данных и создание их копий упрощает ввод информации,
- автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
- подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы.
– Для проведения неизменно точных анализов компания LECO производит широкий ряд качественных и удобных вакуумных штифтовых трубок и диффузионных пробоотборников для быстрого и легкого определения содержания водорода в металлах и сплавах.
Анализатор LECO DH-603 – производительный, компактный, точный, удобный, безопасный, надежный и гибкий прибор для определения водорода в металлах и сплавах.
Он позволяет проводить высокочувствительные стабильные повторяемые анализы остаточного, диффузного и общего водорода от ppm и долей ppm, поэтому является хорошим дополнением, а в ряде случаев даже необходимым, к рентгенофлуоресцентному и оптико-эмиссионному спектрометрам.
LECO DH-603 может применяться в металлургической, горнодобывающей и других промышленных отраслях, а также в лабораториях НИИ.
