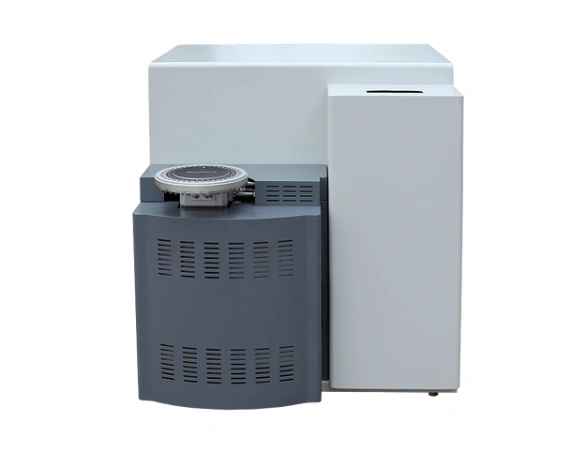

Автоматический анализатор углерода, азота, водорода в органических материалах CHN-510R

Высокоточный анализатор CHN-510R одновременно определяет количество углерода, водорода и азота в органических образцах, таких как нефть, резина, пластик, уголь, методом горячей экстракции в процессе сжигания в атмосфере инертного газа.

Стандартный диапазон концентраций вещества, доступных для измерения анализатором CHN-510R:

• углерод – от 0,005 до 100 %;
• водород – от 0,01 до 60 %;
• азот – от 0,008 до 0,60 %.

С помощью анализатора CHN-510R можно:

• Контролировать качество сырья и топлива в энергетике и химической отрасли, так как оно имеет критическое значение для металлургии и других промышленных производств.
• Анализировать состав продукции сельского хозяйства, например, муки, кормов для животных, чтобы определить их питательную ценность.
• Проводить исследования почв и прочих неорганических материалов для оценки их экологического состояния и других задач охраны окружающей среды.

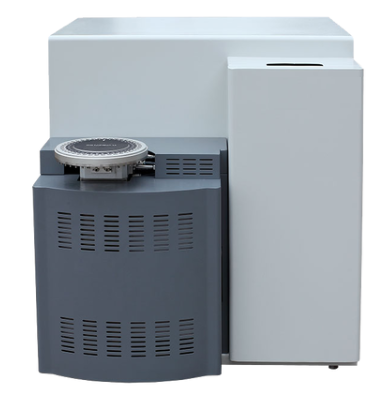

Анализатор CHN-510R представляет собой настольный стационарный прибор в прочном корпусе, габаритные размеры которого – 690х740х720 мм, а вес – 10 кг.

Прибор включает в себя:

– резистивную печь для сжигания образцов.

– системы подачи потока аналитического и вспомогательного газов (гелия и кислорода соответственно);

– системы анализа химического состава газовой смеси, полученной в процессе сжигания образца,

– встроенной цифровой системы управления и обработки результатов.

Система газового анализа состоит из:

– ячеек с ИК-детекторами,

– ТС-детектора (теплопроводности),

– системы газовых колб и трубок, содержащих реактивы для дополнительного преобразования газовой смеси в аналитическую форму и очищения потока от примесей и отработанных газов.

Порядок работы анализатора:

1. Образец отбирается из массы исследуемого материала и предварительно взвешивается на высокоточных электронных весах. Рекомендуемая масса образца от 80 до 100 мг.
2. Проба заворачивается в фольгу либо упаковывается в специальную капсулу, а затем сжигается в потоке кислорода в печи анализатора, температура нагрева которой может варьироваться от 10 до 1050 ºС.
3. В процессе сгорания (интенсивного окисления) из образца выделяется смесь газов, содержащая водород в виде H₂O, углерод в виде СО₂ и азот в чистом виде (N₂).
4. Эти газы в смеси с другими продуктами сгорания в потоке аналитического газа попадают в газоанализатор.
5. Там с помощью специальных реагентов и фильтров газы очищаются и разделяются.
6. Инфракрасные детекторы определяют СО₂ и H₂O.
7. Азот детектируется в ячейке теплопроводности (TC).

Возможность измерения массы углерода и водорода методом инфракрасной спектроскопии обусловлена тем, что диоксид углерода и водорода поглощают ИК-излучение определенной длины волны.

При прохождении газов через определенную ячейку с ИК-детектором, ее энергия излучения уменьшается под воздействием СО₂ или H₂O. Высокочувствительные детекторы фиксируют изменение ИК-энергии ячейки и таким образом определяют количество H₂O или СО₂.

Возможность измерения количества азота по теплопроводности основана та том, что у азота и газа-носителя эта теплопроводность разная. В состав TC-детектора входят нити сопротивления, подключенные по мостовой схеме. При попадании азота в поток газа-носителя теплоотдача от нитей меняется, датчик измеряет разбаланс в мостовой схеме и таким образом вычисляется количество азота.

Обработка полученной от детекторов информации и вычисление итоговых значений количества газов происходит в цифровом блоке управления, встроенном в анализатор CHN-510R и представляются в виде точных количественных результатов.

Образцы в анализатор подаются партиями с возможностью добавлять или заменять их во время тестирования. Стандартная загрузочная пластина вмещает 39 штук. Подача и падение каждого образца выполняются автоматически.

Примерное время анализа одной пробы – 4 минуты.

Опционально можно оборудовать анализатор подъемными пластинами для подачи 78 образцов в одной серии (за один раз).

Для уточнения заказа обращайтесь к нашим менеджерам.

Потребляемая мощность CHN-510R – не более 4500 Вт.

Преимущества использования автоматического анализатора углерода, азота, водорода органических материалах CHN-510R

– Высокоэффективная система независимых ИК- и TC-детекторов обеспечивает быстрые, точные, повторимые измерения водорода, углерода и азота одновременно. При этом для проведения анализа необходим один образец и не требуется замена газа-носителя.

– Конструкция высокотемпературной резистивной печи предусматривает направленную подачу потока кислорода чистотой от 99,5% при помощи кварцевого копья. Система управления нагревом печи обеспечивает высокую точность регулировки температуры (±1 ºС). Эти особенности позволяют быстро и полностью сжигать образец для высокоточных и воспроизводимых анализов.

– Система автоматической подачи проб в сочетании с цифровой системой сбора полученных данных и вычисления итоговых результатов сводит к минимуму ручной труд, обеспечивает высокую производительность и минимальное количество ошибок измерений.

– Гибкая модульная конструкция анализатора позволяет добавлять к нему новые функции и блоки для адаптации под индивидуальные потребности пользователя.

– Эргономичный дизайн и надежные компоненты анализатора обеспечивают его длительную и комфортную эксплуатацию.

– Настольное исполнение, компактные размеры и небольшой вес позволяют легко разместить прибор в лабораториях или любых других тестовых помещениях.

Анализатор CHN-510R – высокочувствительный, точный, надежный, производительный, простой в использовании прибор для одновременного определения углерода, водорода и азота в органических образцах различных форм и консистенций. Он позволяет проводить стабильные повторяемые анализы химического состава газообразующих примесей, полученных при сжигании органических веществ и материалов.

При создании данного прибора производитель объединил многолетний технический опыт, самые современные технологии и многочисленные пользовательские отзывы по приборам этого типа.

CHN-510R может применяться в энергетической, нефтехимической, сельскохозяйственной и других отраслях.
