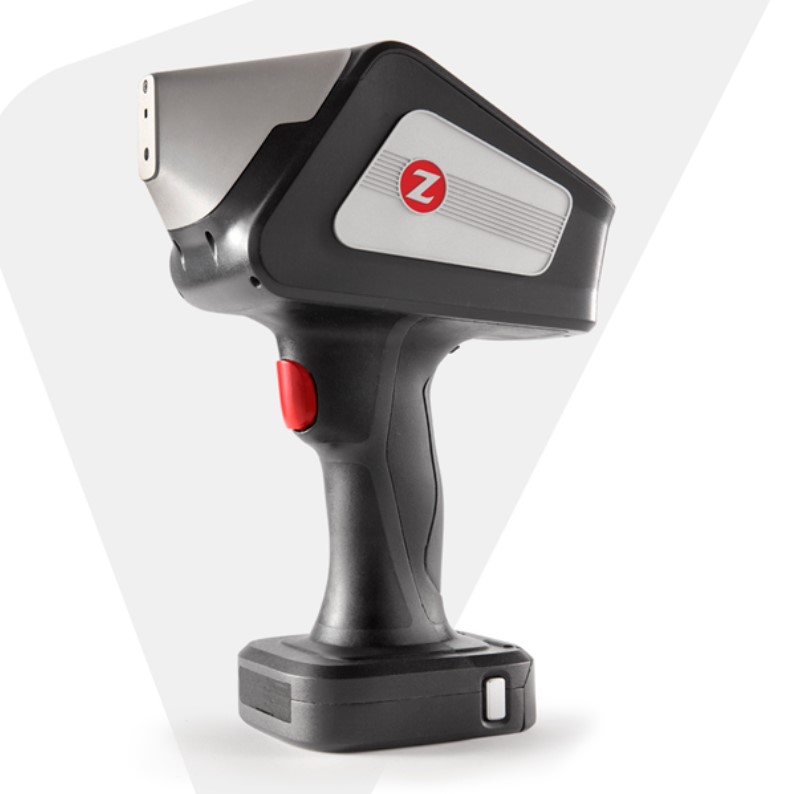

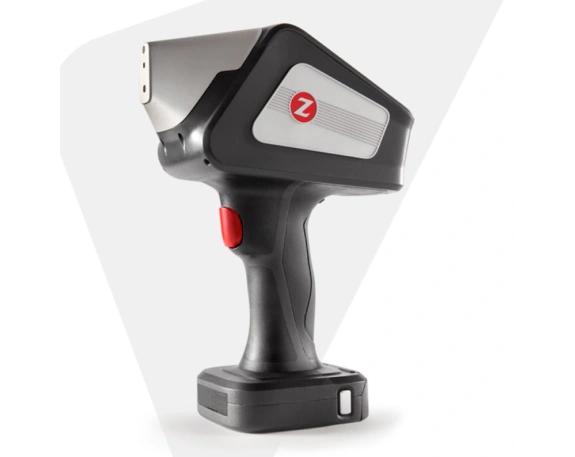

Z-200 C + — специализированный анализатор для анализа сплавов, включающий определение Углерода в сталях. Анализатор предлагается в двух версиях. Z-200C с калибровкой для основы Железо, включая Углерод в диапазоне от 0 до 1%, с пределом обнаружения 0,08% и прочие легирующие элементы. Или Z-200 C +, калибровка включает две основы Железо и Нержавеющую Сталь и определяет Углерод с пределом обнаружения от 0,007%. Дополнительные Основы для анализа различных сплавов (Al, Cu, Co, Ni, Ti, Mg и др.) могут быть добавлены во время заказа или позже в любое время. Следуя нашим принципам «против устаревания», все анализаторы серии Z-200 или Z-200 C могут быть модернизированы до Z-200 C + в любой момент. Анализаторы с режимом для определения Углерода в стали включают также расчет и показ Углеродных Эквивалентов, Соотношения Вредных Примесей и других показателей, необходимых для выбора технологии сварки. Также сегодня мы предлагаем Уникальное Приложение Трубопровод, режим для определения химсостава и подтверждения марок трубопроводных сталей в соответствии с международной методикой API. Другие специализированные калибровки или Приложения: Супер Алюминий, Геохим, Железная Руда, Коррозия по Кремнию, Потоковая коррозия по Хрому), Эмпирическое, Чугуны.
Спектрометр/Диапазон
190 нм – 625 нм
Содержит три спектрометра, включая специальный спектрометр с диапазоном длин волн 190 – 230 нм и более высоким разрешением для определения линий углерода.
Вес
1,8 кг с батареей
Габариты
8.25″ x 11.5″ x 4.5″
Сохранение данных
Результаты хранятся на внутренней памяти SD карты 16 GB
Получение спектральных данных
Спектральные данные получаются в положении открытого или закрытого строба. Стробирование настраивается Оператором или применяются заводские настройки.
Передача данных
Wifi, Bluetooth, USB. Возможность подключения к любым электронным устройствам, включая программное обеспечение SciAps ProfileBuilder для ПК, MAC.
Питание
Анализатор поставляется с перезаряжаемыми литий ионными батареями, зарядным устройством и адаптером для питания от сети и подзарядки батарей.
Источник возбуждения
Импульсный лазер Pulsar TM, максимальная мощность 5-6 миллиДж/импульс, частота повторения 50 Гц, длина волны возбуждения лазерного источника 1064 нм
Эксплуатация/Продувка аргоном
Сменные встроенные мини баллончики с аргоном для точного анализа Углерода; 1 баллончика хватает на 150-250 тестов с измерением углерода и 600 тестов для измерения обычных сплавов или стали без определения углерода.
Безопасность
Двойная защита доступа: Операторский пароль и Администраторский для более глубоких настроек и сервиса.
Лазерное растрирование
XY платформа передвигает лазер в 2 направлениях. Растрирование лазера обеспечит усреднение результатов множества точек. Область растрирования 16 x 16 точек, 256 местоположений.
Управляющий компьютер
Процессор: ARM Cortex -A9 dual-core / 1.2 GHz Память: 1 GB DDR2 RAM, 1 GB NAND
Нормативы и сертификаты
CE, RoHS, USFDA. Безопасность лазера Класс 3b. Сенсор наличия образца позволяет приравнять условия безопасности к Классу 1. Руководствуйтесь нормативами по безопасности лазера в вашей стране. Внесен в Реестр СИ РФ, ТР ТС, ГОСТ-Р.
Проверка калибровки
Проводится по встроенному в анализатор образцу из 316 нержавеющей стали, волновая калибровка полностью автоматическая
Коррекция дрейфа
Необходима только для анализа углерода высокой точности (с продувкой аргоном). Коррекция дрейфа автоматически проводится с помощью прилагаемых в комплекте заводских (или пользовательских) стандартных образцов.
Доступные приложения
Сплавы 5 Основ, или 1 и более Основ, Геохимия (горное дело), Эмпирические, Супер Алюминий, Трубопровод, Коррозия Потоковая по Cr, Cульфидная Коррозия по Si, Экологические приложения. Новые приложения регулярно добавляются и обновляются, пожалуйста, свяжитесь с нами для получения информации.
Видео/фото инструменты
Встроенная фото и видео камера для просмотра образца до, во время анализа, а также для удобства наведения лазерного луча в нужную точку имеется прицельный маркер.
Авто-фокус
Z-направляющая, контролируется вручную или автоматически, подстраивая фокусировку лазера в определенной точке образца. Необходимо для анализа жидкостей.
Дисплей
5 дюймовый цветной, яркий, сенсорный дисплей типа Smartphone c поддержкой графики PowerVR SGX540 3D graphic
Три необходимых условия для портативных лазерных LIBS анализаторов
1Продувка Аргоном
Аргон высокой очистки абсолютно необходим для количественного анализа с помощью лазерных LIBS и оптико-эмиссионных OES спектрометров, а для углерода это особенно важно. Запатентованная SciAps технология микропродувки аргоном для лазерных LIBS анализаторов является ключевым условием для точного измерения углерода на нужном уровне концентрации (0.01%), необходимом для нержавеющей стали. Лазерный луч имеет диаметр всего 100 мкм, поэтому для продувки необходим очень небольшой объем инертного газа.
Z использует примерно в 1000 раз меньше аргона, чем искровые оптико-эмиссионные спектрометры OES, так, источник аргона представляет собой сменный баллончик, расположенный в ручке лазерного анализатора Z. Операторы могут проводить до 600 анализов с таким аргоновым баллончиком для большинства сплавов и 150-250 анализов для углерода.
Почему для сплавов 600 тестов, а для сталей с углеродом всего 250? Ответ прост: Анализ сталей с углеродом для достаточной воспроизводимость и точности требует усреднения нескольких тестов, как правило, необходимо 3-5 замеров. 600:3=300, плюс настроечные “выстрелы”. Сколько баллончиков потребуется в месяц, в год? Зависит от ваших задач и применения, в году 365 дней, очевидно, что для большинства Пользователей будет достаточно 300 баллончиков. Дополнительно мы предлагаем комплект адаптера для подключения небольшого внешнего баллона с аргоном, удобно использовать для настройки или создания пользовательских калибровок, проводимых в лаборатории (перед выходом “в поле”, на производственную площадку, высотные металлоконструкции, трубопровод и т.д.)
2
Высокая мощность и частота лазера
Лазер SciAps “стреляет” импульсами высокой мощности 5-6 мДж / импульс, с частотой повторения 50 Гц. Как известно любому пользователю оптико-эмиссионных спектрометров OES, подготовка поверхности является критически важным фактором для анализа углерода. Лазер с мощной энергией и высокой скоростью (50 Гц) быстро обжигает поверхностное загрязнение, чтобы получить хороший анализ. Хорошая зачистка поверхности образца и предварительный обжиг столь же важны для анализа с лазерными LIBS, как и для искровых OES анализаторов. Для анализа углерода в дополнение к очистительным обжигам лазером, требуется зачистка поверхности шлиф машинкой с керамическими дисками, не содержащими кремний.
3
Растрирование лазера
Растрирование является обязательным для точных измерений углерода с LIBS. Обычно лазерный луч составляет пучок диаметром 100 мкм, и даже наилучшая подготовка образца не может полностью удалить поверхностное загрязнение на этой дистанционной шкале. Z перемещает лазер в 6 различных местоположений и анализирует каждую такую точку по 0,5 секунды для 3-секундного теста. Программа измерения Углерода затем анализирует результирующие данные из каждой точки анализа и может (необязательно) отбраковывать тестовые данные со значительными отклонениями. Анализатор может быть настроен для ручной или автоматической отбраковки теста. Например, можно автоматически “выбрасывать” из расчёта 1-ый и последний тест или максимальный и минимальный тест. Если тест отклонен, анализатор уведомляет оператора. Обычно Операторы используют функцию отбраковки вручную, это удобно и более логично при работе в реальных производственных условиях.
