ИСКРОЛАЙН 500

При разработке мобильного спектрометра «ИСКРОЛАЙН 500» нами была поставлена задача: создать прибор, который бы по потребительским и метрологическим характеристикам встал в один ряд с лучшими образцами зарубежных мобильных спектрометров, вплотную приблизился к стационарному настольному спектрометру и мог бы его заменить в решении большей части аналитических задач входного контроля, при этом будучи мобильным спектрометром и обладая всеми преимуществами приборов такого класса. Кроме того, очень важно было создать прибор, удовлетворяющий требованиям ГОСТов на методы спектрального анализа. По нашему мнению, мы с этой задачей справились.

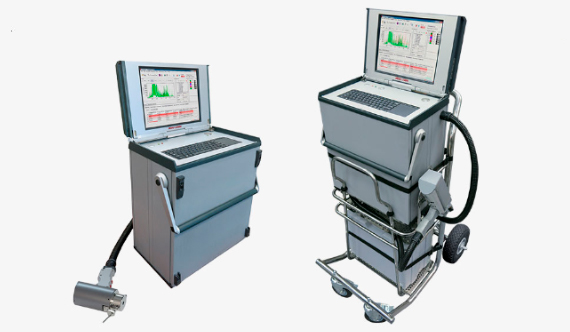

«Искролайн 500» способен решать не только задачи по входному контролю, но и выполнять такие задачи, как, например, контроль химического состава в процессе плавки. Прибор можно разместить в лаборатории, подключить к нему дополнительный монитор, клавиатуру и мышь (для удобства) и использовать, как стационарный спектрометр. При этом он остаётся мобильным прибором. При необходимости его легко можно переместить на тележке в цех, на склад или другую площадку  и измерить химический состав изделия, анализ которого невозможно провести на стационарном приборе в лаборатории.

Прибор Искролайн 500 является средством измерения и внесён в Государственный реестр средств измерений РФ и других стран.

Для построения аналитических методик доступны любые спектральные линии в диапазоне 167 нм - 435 нм. Конструкция спектрографов исключает «мёртвые зоны» в рабочем спектральном диапазоне.

Конструктивно прибор состоит из следующих узлов:

• корпус с интегрированной клавиатурой с тачпадом и встроенным в крышку монитором с сенсорным экраном;
• встроенная аккумуляторная батарея для автономной работы;
• система питания и коммутации;
• промышленный компьютер;
• основной спектрограф;
• генератор CRL разряда;
• выносной зонд с дополнительным, продуваемым аргоном УФ-спектрографом для анализа серы, фосфора, углерода и других химических элементов (бор, молибден, вольфрам, кремний и т.п), имеющих основные аналитические линии в диапазоне 167 - 205 нм.).

Прибор обладает большим запасом времени автономной работы, заряд аккумуляторной батареи производится автоматически при подключении прибора к сети (не зависимо от того, включен прибор, или нет).

Специально разработанный генератор CRL разряда оптимизирован по габаритам, весу и помехозащищенности.

Системы безопасности: кнопки разблокировки и запуска на выносном зонде предотвращают случайное, без пробы включение искового разряда; кнопка «Аварийный стоп» увеличенного размера (расположена на передней панели) отключает силовое питание генератора при возникновении нештатной ситуации.

Основной (длинноволновый) спектрограф выполнен по оригинальной, стандартной для спектрометров серии «ИСКРОЛАЙН», технологии, обеспечивающей непревзойдённое качество настройки и температурную стабильность. В качестве приёмников света используются ПЗС детекторы.

В выносном зонде расположен (дополнительный) УФ-спектрограф, на одном ПЗС-детекторе. Итого для регистрации спектра в модели «ИСКРОЛАЙН 500» используются от 6 до 9 ПЗС детекторов в зависимости от модификации.

Спектрометр работает под управлением хорошо зарекомендовавшего себя и знакомого пользователям спектрометров Искролайн 100 и Искролайн 300 программного обеспечения «PPM Pro» с интерфейсом, оптимизированным под использование сенсорного экрана.
