Стационарный РФА (XRF-анализатор) ScopeX определяет наличие и массовую долю химических элементов от натрия (11) до урана (92), в твердых, порошковых, жидких, фильтрующих, пленочных, нитевидных образцах методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией.
В отдельных моделях диапазон может быть расширен до фтора (9).
Прибор можно применять для проверки химического состава металлов, сплавов и других органических и неорганических веществ в условиях цехов и лабораторий на предприятиях, также и в НИИ при создании новых материалов.
Примеры использования:
- Измерение толщины покрытий металлов и сплавов – однослойных и многослойных (максимум 4 слоя + основа). В составе каждого слоя могут быть определены до 10 химических элементов. Детализация толщины – до 0,005 μм.
- Проверка сплавов – определение марки, контроль качества, сортировка отходов, в том числе меди, легированных сплавов, чугуна, стали.
- Геологическая разведка – обнаружение руд и других полезных ископаемых, в том числе цветных и редкоземельных металлов.
- Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
- Анализ угольной золы на коксохимических предприятиях.
- Контроль качества сырья при угольной добыче.
- Контроль качества продукции на нефтеперерабатывающих заводах.
- Контроль сырья при разведке нефти, нефтедобыче.
- Контроль сырья и готовой продукции при добыче известняка, производстве цемента и других строительных материалов.
- Определение качества кварцевого песка для высокотехнологичных отраслей: электроники, оптики, огнеупорных материалов, прецизионное литье.
- Экологические исследования – анализ почв, обнаружение твердых загрязняющих веществ.
- Анализ золы для контроля сельскохозяйственных продуктов и продуктов питания.
- Проверка продукции на соответствие потребительским нормативам и нормам безопасности, например, RoHS.
- Контроль износа двигателей (элементы/присадки/углеводороды в маслах).
- Утилизация транспортных средств (ELV).
- Разработка новых материалов с заданными характеристиками теплопроводности электропроводности, коррозионной стойкости, прочности и другими механическими свойствами.
В состав XRF-анализатора ScopeX входит:
– источник рентгеновского излучения,
– система детектирования рентгеновского излучения,
– цифровой блок управления,
– блок подключения питания,
– устройство для удаленного наблюдения за образцом (промышленная HD-камера 5 МП).

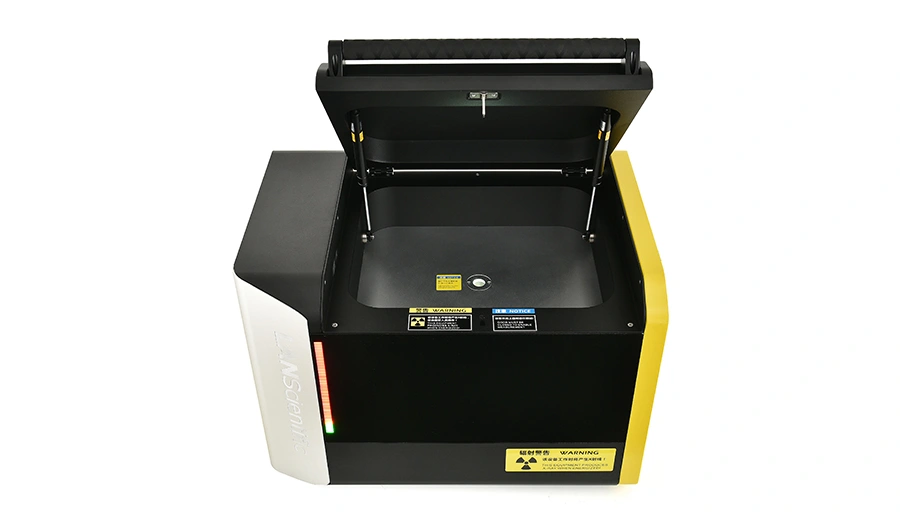

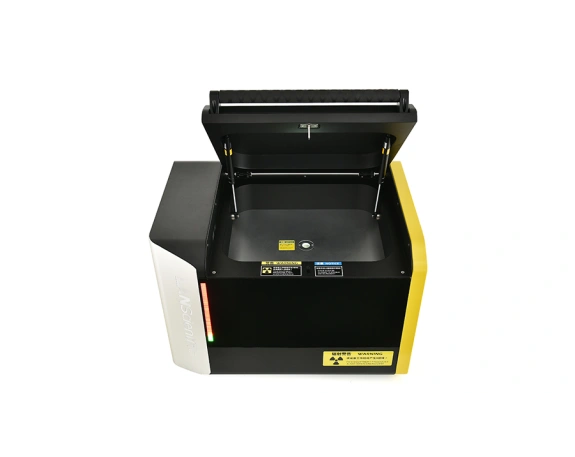

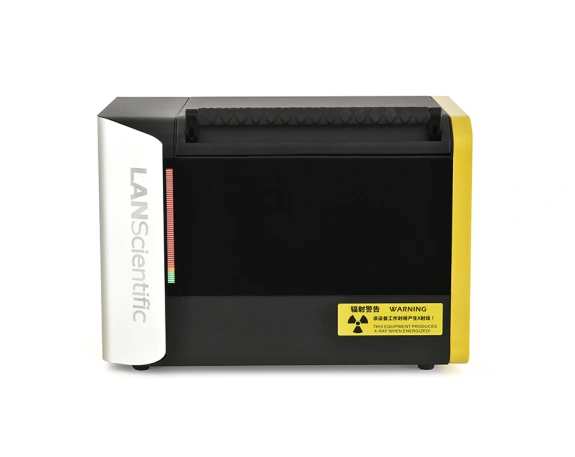

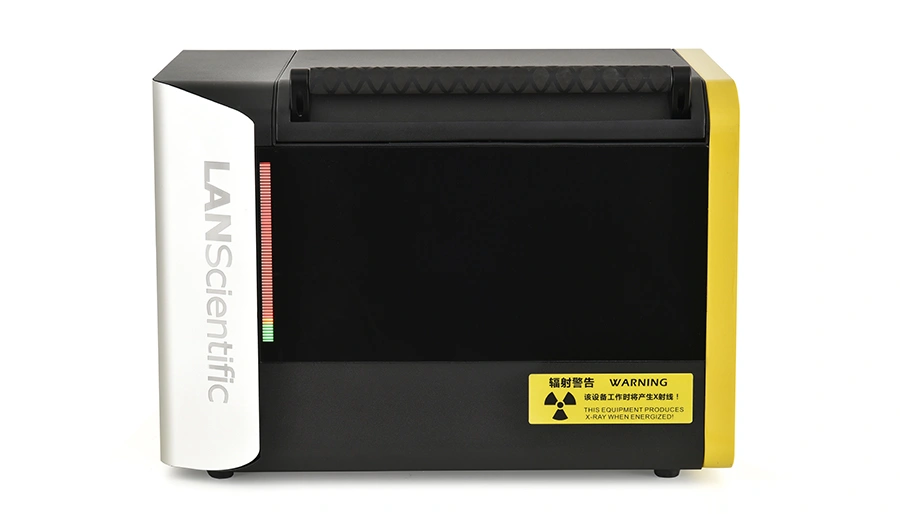

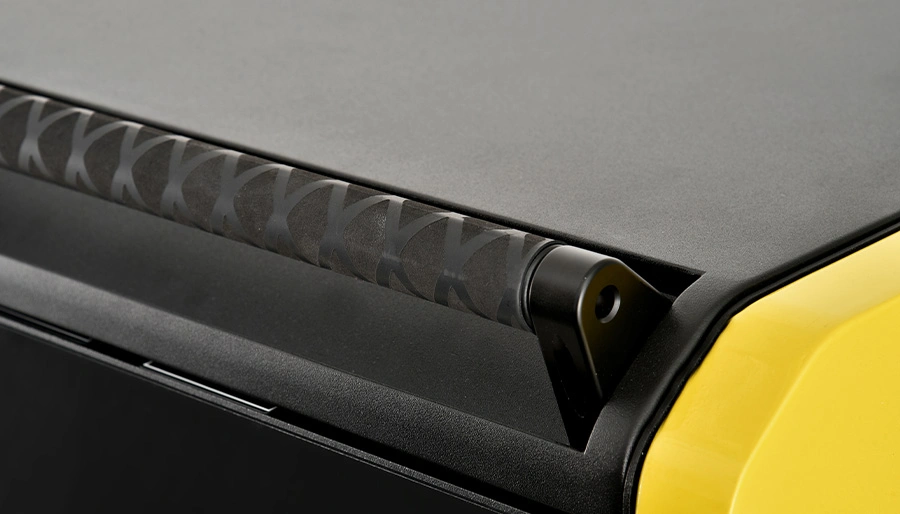

Все компоненты ScopeX установлены в настольный пластиковый корпус в форме коробки с крышкой, которая открывается автоматически.
Габаритные размеры прибора – 570х400х400 мм.
Размеры отсека для образцов могут быть – 365х300х78 мм или 304х368х78 мм в зависимости от модификации.
Масса анализатора – 47 кг или 64 кг в зависимости от модификации.
В качестве источника рентгеновского излучения применяется трубка небольшой мощности (до 50 кВ) с боковым выходом и анодом из серебра/вольфрама или родия (опция), ток которого не превышает 1 мА.
Для поддержания стабильной работы рентгеновского генератора предусмотрено воздушное охлаждение (вентилятор).
Система фиксации рентгеновского излучения может быть выполнена на основе дрейфового диода Si-PIN либо высокочувствительного кремниевого дрейфового детектора SDD.
Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).

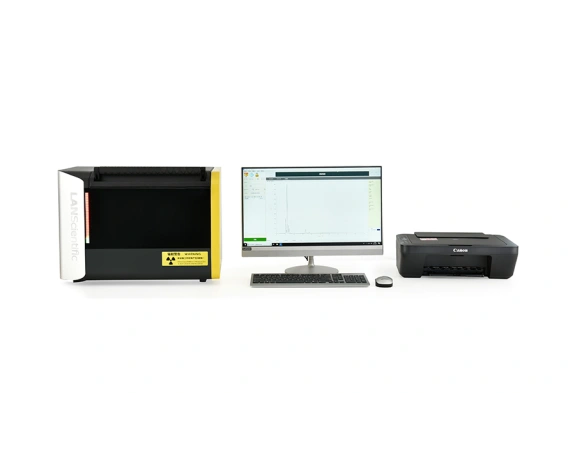

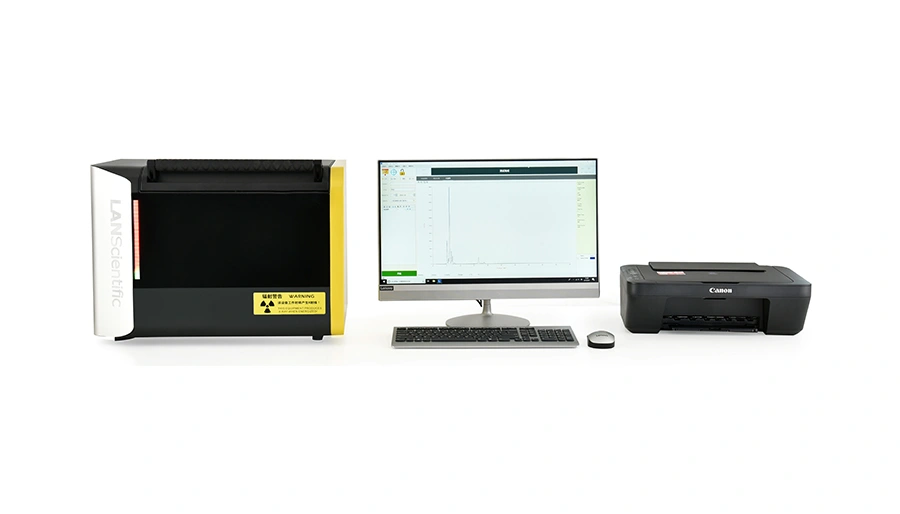

Цифровой блок управления реализован в виде встроенного процессора I3-7100, со специализированным ПО и памятью до 1 Тб, а также USB-, WiFi- и Bluetooth-интерфейсами для соединения с периферийными устройствами (монитором, клавиатурой, мышью, принтером), внешним ПК или интернет-маршрутизатором.
Цифровой блок управления хранит настройки прибора, результаты анализов химического состава образцов, в том числе все полученные спектры, а также градуировочные зависимости и библиотеку с марками сплавов, которая доступна для пользовательского редактирования и пополнения.
Принцип действия анализатора:
- Образец произвольной формы весом до 2,5 кг помещается в испытательный отсек прибора. Доступна ручная и автоматическая (опция) загрузка.
- Трубка и детектор находятся в отдельной экранированной камере, отделенной от испытательного отсека специальным рентгенопроницаемым окном. Камера может быть заполнена воздухом, инертным газом (гелием), либо вакуумирована, в зависимости от модификации прибора.
- Рентгеновская трубка генерирует излучение, которое при взаимодействии атомами материала образца возбуждает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
- Детектор фиксирует энергетический спектр вторичного рентгеновского излучения, преобразует его в электронный сигнал и передает в цифровой блок.
- Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю.
Стационарный РФА ScopeX может работать в диапазоне температур окружающей среды – от +10 до +35°С и при влажности от 40 до 70% без образования конденсата, что соответствует лабораторным и цеховым условиям.

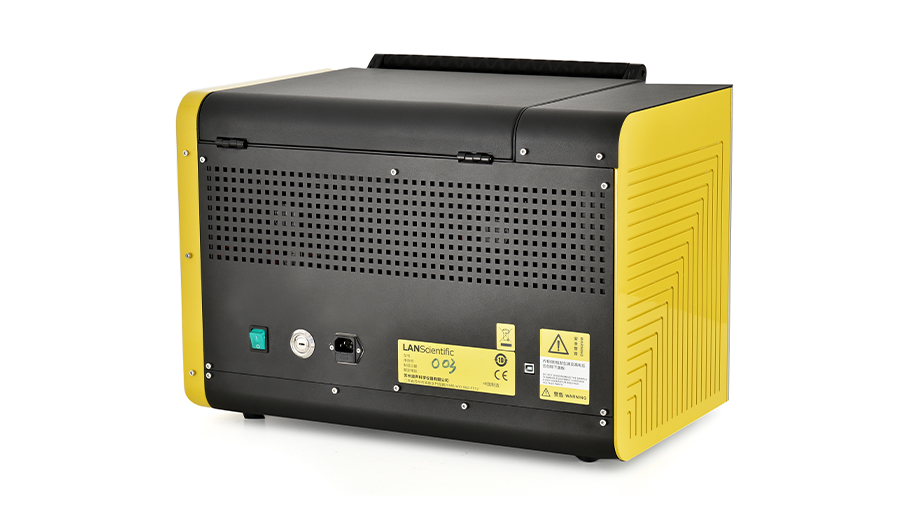

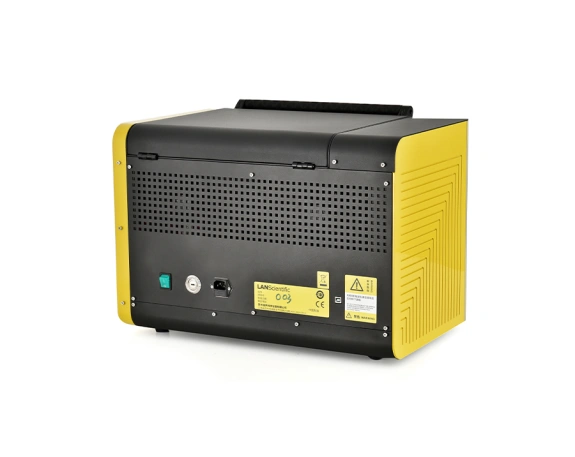

Электропитание XRF-анализатора ScopeX осуществляется от однофазной сети переменного тока 220В/50 Гц. Номинальная потребляемая мощность прибора – 100 Вт или 600 Вт в зависимости от модификации.
Преимущества использования стационарного рентгенофлуоресцентного анализатора ScopeX
– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно (до 25 штук).
– Надежные и точные качественные и количественные алгоритмы измерения химических элементов в составе образца, такие как алгоритм Super FP-Tree и метод корректирующей кривой от LANScientific, не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.
– Энергодисперсионная рентгеновская спектроскопия – метод неразрушающего контроля, который не меняет структуры и качественных характеристик проверяемого образца. Это особенно важно при анализе дорогостоящих материалов, например, драгоценных и редкоземельных металлов, и готовых изделий.
– Программное обеспечение XRF-анализатора позволяет легко и быстро, буквально в один клик, вводить все параметры испытания и управлять его процессом.
– Широкий функционал прибора, возможность гибкой настройки его работы и формата представления результатов позволяют оптимизировать работу ScopeX в соответствии с индивидуальными задачами пользователя, в том числе:
- Настройка пороговых значений детектирования для выборочного скрининга определенных элементов.
- Формирование отчетов в форматах PDF и Excel.
- Редактирование отчетов в формате Excel.
- Создание пользовательских форм отчетов с возможностью добавления дополнительной информации (спектрограмм, подробных результатов анализа, описания продукта, его происхождения, номера партии), а также корпоративных данных (логотипа, адреса, реквизитов компании).
– Для безопасной эксплуатации прибора реализована многоступенчатая радиационная защита, в том числе полностью экранированный корпус прибора, система индикации утечки радиации с автоматическим отключением работы генератора.
– Эргономичный дизайн и надежная конструкция РФА-анализатора обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание.
– Для эффективного использования в зависимости от задач пользователя настольный XRF-анализатор ScopeX может быть опционально оснащен:
- более чувствительным детектором SDD,
- системой вакуумирования рентгеновской камеры для наибольшей чистоты спектра,
- родиевым анодом рентгеновской трубки, который производит высокоэнергетическое излучение, идеально подходящее для анализа тяжелых металлов (кроме самого родия), а также отличается долгим сроком службы и стабильностью работы,
- специальными фильтрами и коллиматорами (5, 3, 1, 0,5 мм), которые переключаются автоматически и в правильно подобранной комбинации повышают точность, чувствительность и скорость анализов.
Например, есть отдельные модификации:
- для проверки меди и легированных сплавов (Sn, Zn, Al, Ni),
- для проверки угольной золы,
- для проверки кремниевого песка (Fe2O3, Al2O3, CaO, MgO, TiO2, MnO, P2O5 и K2O),
- а также самая высокоточная модель для научных лабораторий.
Для подбора и заказа оптимальной модели стационарного рентгенфлуоресцентного анализатора ScopeX под ваши задачи обращайтесь к нашим менеджерам.
ScopeX – это высокоточная компактная настольная лаборатория для анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм и консистенций.
РФА-анализатор может решать широкий круг задач неразрушающего контроля элементарного состава образцов в горнодобывающей, металлургической, электронной, сельскохозяйственной, пищевой, нефтедобывающей, нефтехимической, экологической, и других отраслях.
