CXR-990 определяет химический состав металлов и их сплавов методом оптико-эмиссионного спектрального анализа (ОЭСА) с искровым возбуждением пробы.
С помощью CXR-990 можно проводить спектральный анализ габаритных заготовок и изделий из чистых металлов и сплавов на основе железа, меди, алюминия, никеля, цинка, магния, свинца, кобальта, олова и титана на наличие примесей, в том числе низкого содержания углерода, фосфора, серы, бора, олова и мышьяка.
Диапазон длин волн детектируемого спектра излучения для CXR-990 – от 160 до 700 нм.
Мобильный спектрометр CXR-990 включает в себя:
– генератор возбуждения спектрального излучения (генератор прожига Spark);
–вакуумную оптическую систему, собранную по схеме Пашенга-Рунге;
– цифровую систему контроля, регистрации и управления на базе встроенного планшетного ПК с ОС Windows 11 и со специализированным ПО,
– блок автономного питания.

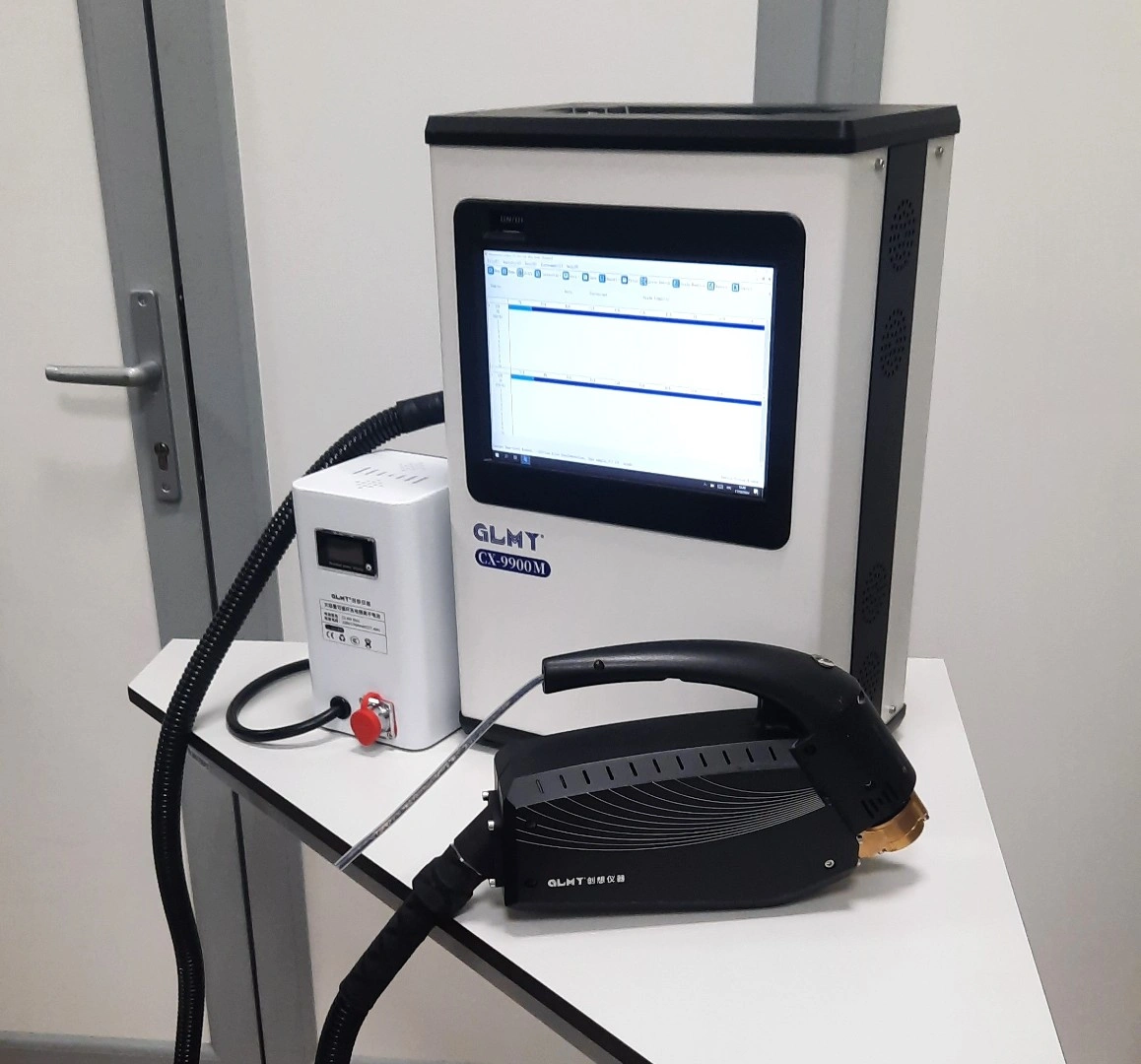

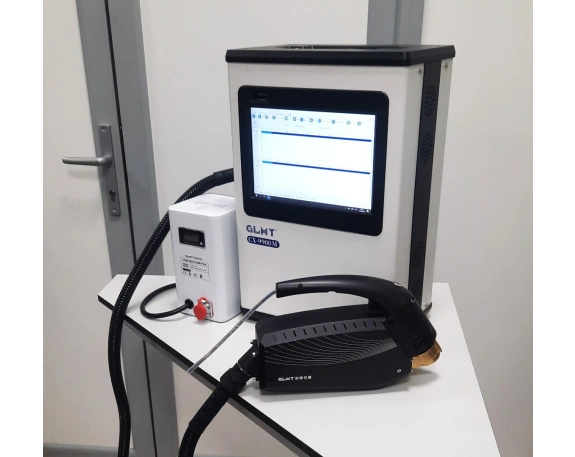

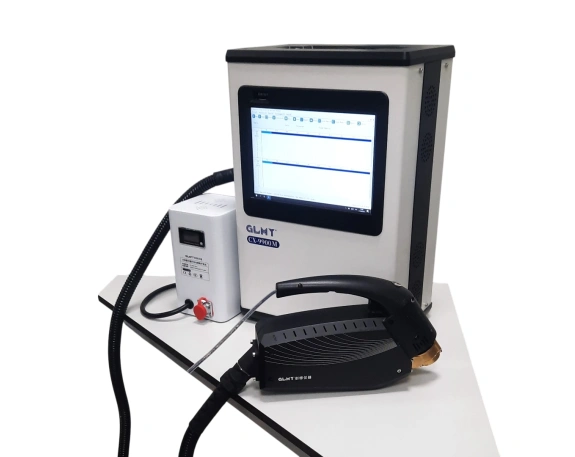

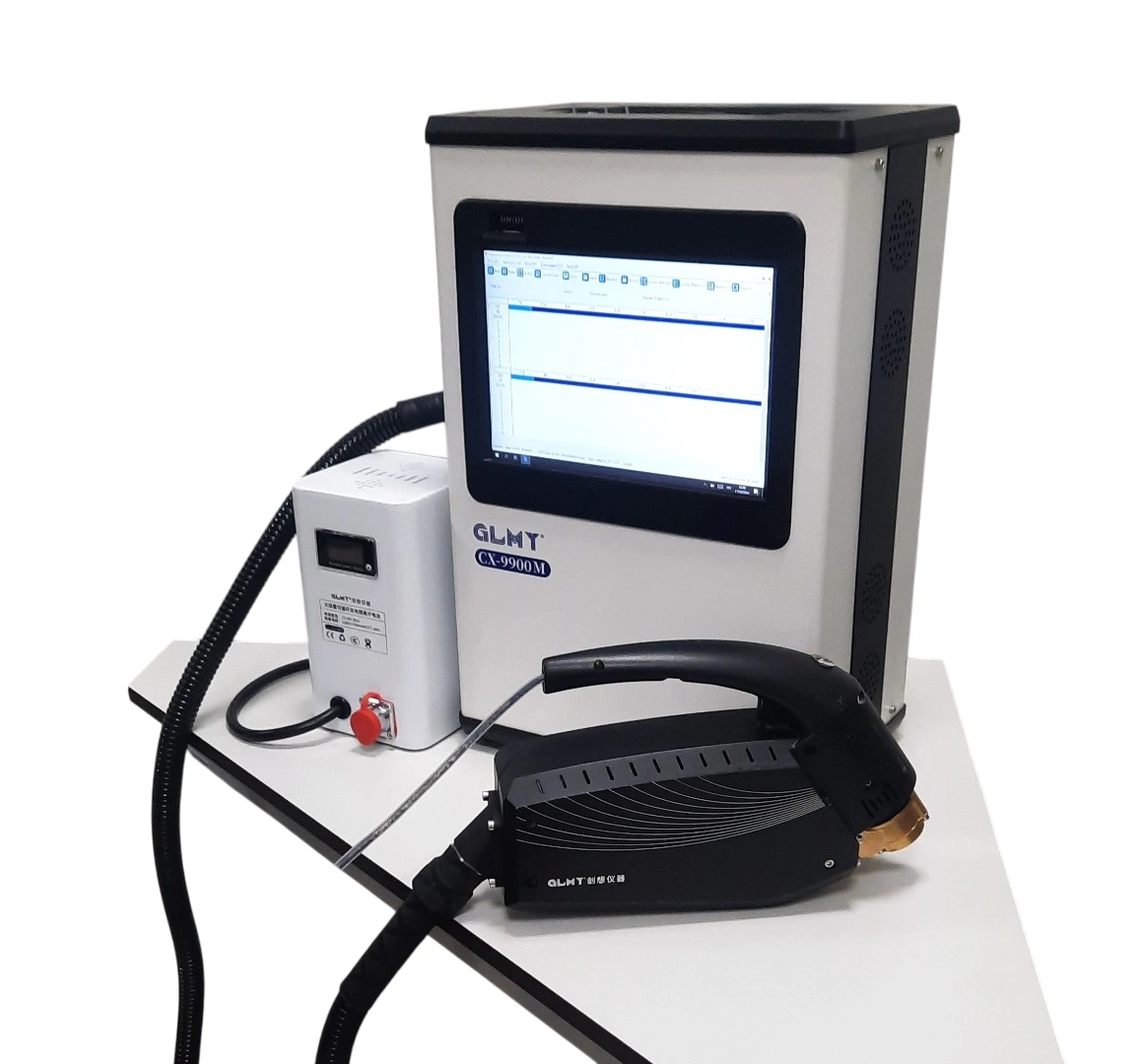

Конструктивно CXR-990 представляет собой три блока:
– искрового генератора;
– спектрального анализа, в который входит оптическая система и планшет;
– автономного питания.
Блок анализа имеет габаритные размеры – 500×200×300 мм, вес – 15 кг и соединяется с блоком генерации искры с помощью защищенного кабеля длиной 3 метра.
В кабеле проходит среда передачи эмиссионного потока света, состоящая из самого современного оптоволокна, которое характеризуется повышенной прочностью, устойчивостью к ионизирующему излучению и эффективной спетопередачей.
Генератор прожига имеет полностью цифровое управление и возбуждает искру в образце с помощью разряда тока с частотой до 1000 Гц.
В состав оптической системы входят:
– дифракционная решетка вогнутой формы производства Carl Zeiss,
– блок детектирования спектральных линий на основе самых современных CMOS -сенсоров (КМОП) с фокусным расстоянием 350 мм,
– система поддержания стабильной температуры и вакуума в оптической камере.
Переносной искровой оптико-эмиссионный спектральный анализатор CXR-990 специально сконструирован таким образом, чтобы его легко было транспортировать по территории предприятия или на удаленные объекты при неразрушающем спектральном контроле металлических изделий, конструкций, деталей и заготовок. Его перемещение может осуществляться на спине оператора с помощью специального рюкзака с металлическим каркасом либо на специальной тележке, в которой есть специальный отсек для источника автономного питания.
Принцип работы анализатора:
- Оператор с переносным спектрометром осуществляет анализ по месту нахождения нахождения контролируемого изделия. Для проведения исследования необходимо поднести генератор прожига к объекту контроля и запустить его работу. Манипуляция требует задействования обеих рук оператора.
- Генератор прожига с помощью разряда тока (искры) возбуждает в исследуемом образце световое излучение.
- Эмиссионный поток света через оптоволоконную среду передачи попадает в оптическую систему, где падает на вогнутую дифракционную решетку, отражается от нее и распадается на спектральные составляющие.
- Полученный спектр попадает в аналитическую систему, где CMOS-детекторы преобразуют свет в электроны и передают сигнал во встроенный планшет со специализированным ПО.
Каждый CMOS-детектор настроен на волну излучения определенной длины (спектральную линию) в диапазоне 160 – 700 нм, которая соответствует одному элементу в составе образца. Для каждого из элементов длины волн в спектре разные, что позволяет одновременно определять наличие в пробе нескольких элементов.
Сенсоры CMOS не только регистрирует наличие излучения определенной длины волны, но и его интенсивность, которая прямо пропорциональна массовой доле элемента в пробе.
5. Цифровая система управления вычисляет массовую долю элемента на основе данных с детекторов по градуировочным зависимостям, построенным на отношении интенсивности эмиссионного элемента и массовой доли элемента в стандартных градуировочных образцах.
Кроме этого, с помощью цифровой системы можно:
– контролировать процесс анализа и всех параметров прибора в режиме реального времени,
– проводить калибровку спектрального анализатора по стандартными образцам, а рекалибровку – по одному образцу (запатентованная технология),
– проводить гибкую настройку показаний спектрометра по одной или нескольким точкам, функции типового стандарта и нелинейной коррекции,
– определять марку сплава по встроенным российской и зарубежным библиотекам,
– обрабатывать результаты анализа, хранить и экспортировать полученные результаты.
Электропитание спектрометра осуществляется от однофазной сети переменного тока напряжением 220В±10% и частотой 50 Гц либо от источника автономного питания (аккумуляторной батареи), который поставляется в основном комплекте с прибором.
Преимущества использования переносного искрового оптико-эмиссионного спектрометра CXR-990
– В компонентную базу прибора входят высококачественные и надежные детали от производителей с мировым именем, таких как Carl Zeiss, что обеспечивает высокую чувствительность, точность и сходимость (включая долгосрочную) спектральных анализов металлов и сплавов, которые сопоставимы со стационарными моделями.
– Система термостабилизации внутри оптической системы и система продува аргоном поддерживают хорошую видимость спектра.
– Уникальная система автопрофилирования линий спектра при каждом анализе позволяет существенно сократить время на рекалибровку прибора, продув оптической системы аргоном и проведение настройки термостабилизации, что значительно повышает его производительность, а также повышает устойчивость к сильным перепадам температуры окружающей среды, вибрациям и колебаниям при транспортировке. Прибор готов к эксплуатации сразу после включения питания.
– Эргономичный дизайн и прочная конструкция анализатора спектра обеспечивают его длительную и комфортную эксплуатацию.
– CXR-990 превосходно приспособлен для мобильного ОЭСА:
- оптическая система максимально устойчива к перемещениям прибора,
- компактные размеры спектрометра и самый легкий вес в своем классе значительно облегчают работу оператора при проведении выездного контроля и передвижении по предприятию,
- специальные аксессуары для перемещения (тележка с отсеками для АКБ и баллона с аргоном и рюкзак) поставляются производителем в базовом комплекте с прибором.
– Универсальное электропитание прибора (от сети и аккумуляторной батареи) позволяют подключать его оптимальным образом в зависимости от условий проведения спектрометрии.
Портативный искровой оптико-эмиссионный спектральный анализатор CXR-990 – высокочувствительный, точный, надежный, производительный, простой в использовании прибор.
CXR-990 может применяться в цехах и на складах металлургических и других промышленных предприятий для проверки металлов и сплавов, в том числе для входного контроля больших изделий, конструкций и заготовок.
