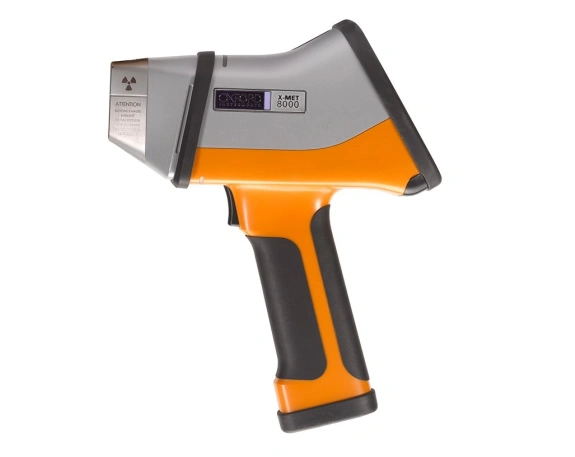

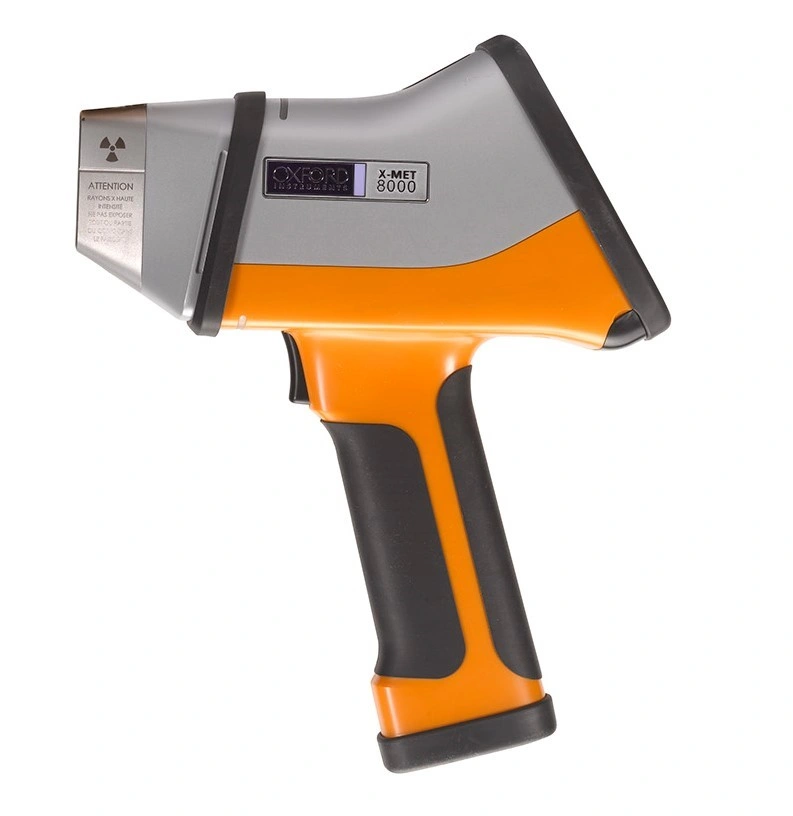

Анализатор металлов X-MET 8000 OPTIMUM

Анализатор металлов X-MET 8000 OPTIMUM превью 1
Анализатор металлов X-MET 8000 OPTIMUM превью 2
Анализатор металлов X-MET 8000 OPTIMUM превью 3
Анализатор металлов X-MET 8000 OPTIMUM превью 4
Анализатор металлов X-MET 8000 OPTIMUM превью 5
Гарантия: 1 год
Переносной РФА X-MET 8000 OPTIMUM определяет химические элементы в диапазоне от магния до урана в составе металлов, сплавов и других веществ. Излучатель – рентгеновская трубка мощностью 45 кВ. Детектор – SDD высокого разрешения (BOOSTTM) с площадью детектирования 10 мм2. USB, Wi-Fi и Bluetooth интерфейсы. Размеры – 210х93х272 мм, вес – 1,5 кг. Рабочие температуры – от -10 до +50 °С. Время автономной работы – от 10 до 12 часов. Опции: GPS, камера, коллиматор 3 мм.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Переносной РФА (XRF-анализатор) X-MET 8000 OPTIMUM – это усовершенствованная модель X-MET 7500 производства HITACHI, которая с высокой точностью определяет наличие и массовую долю химических элементов от магния (12) до урана (92), в образце методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией, в том числе в полевых условиях.

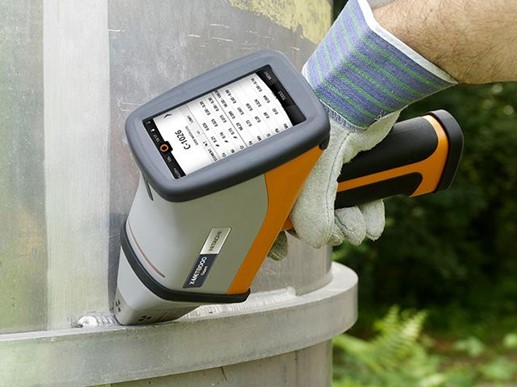

Портативный прибор можно применять для проверки химического состава металлов, сплавов, в том числе алюминиевых, магниевых, титановых, железных, медных, легированной стали с хромом, никелем, кремнием и другими легирующими добавками, припоев, полимеров, древесины, красок, растворов, почвы, руд, минералов и т.д, и получать достоверные данные даже по таким легким элементам, как магний, алюминий, сера, кремний, хлор и фосфор.

Примеры использования:

  • Проверка сплавов – определение марки, контроль качества, сортировка отходов.
  • Переработка металлолома – определение состава изделий при утилизации.
  • Производственный и PMI QA/QC – контроль качества производства и управления на предприятии.
  • Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
  • Контроль толщины металлических (антикоррозийных) покрытий.
  • Проверка продукции (пластиков, красок, пропиток для древесины, изоляционных материалов и др.) на соответствие потребительским нормативам и нормам безопасности, например, RoHS.
  • Анализ руд и минералов в горнодобывающей отрасли – определение редкоземельных элементов, таких как La, Ce, Pr и Nd, а также исследования различных проб (пород, кернов, шлама, порошков) с модификацией X-MET 8000 OPTIMUM GEO.
  • Экологический скрининг почв, определение загрязняющих и опасных веществ в концентрациях от ppm с модификацией X-MET 8000 OPTIMUM GEO.
  • Археологические раскопки, анализ предметов искусства и древних артефактов – определение драгоценных металлов и сплавов, грунтов, керамики, стекла, пигментов/красок, связующих веществ/консервантов.

В состав XRF-анализатора X-MET 8000 OPTIMUM входит:

– источник рентгеновского излучения,

– система детектирования рентгеновского излучения,

– цифровой блок управления,

– блок питания.

Все компоненты X-MET 8000 OPTIMUM установлены в прочный пластиковый корпус с защитой от пыли и влаги IP54. Габаритные размеры прибора – 210х93х272 мм, масса – 1,5 кг.

В качестве источника рентгеновского излучения применяется трубка 45 кВ со встроенной шестипозиционной каруселью сменных фильтров и размером фокусного пятна 10,7х9,4 мм.

Рентгеновская трубка в режиме излучения потребляет 4 Вт.

Система фиксации рентгеновского излучения выполнена на основе высокочувствительного кремниевого дрейфового детектора SDD с низким порогом обнаружения BOOSTTM и площадью контроля 10 мм2. Детектор может обнаружить содержание химического элемента от 0 до 100%.

Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).

Цифровой блок управления реализован в виде встроенного процессора под управлением ОС на базе LINUX со специализированным ПО X-MET, которое полностью совместимо с другими ОС на внешних устройствах.

Также в его состав входит сенсорный дисплей, USB-, WiFi- и Bluetooth-интерфейсы для соединения с внешним ПК, смартфоном, принтером, сканером штрих-кодов или интернет-маршрутизатором.

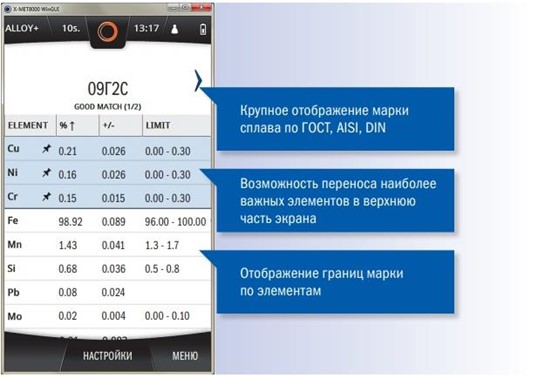

Управление анализами, ввод настроек и диагностика оборудования, а также обработка и просмотр результатов испытаний, осуществляется с удобного цветного сенсорного дисплея Blanview LCD диагональю 4,3 дюйма, с разрешением (HxV) 480x800 точек либо с внешнего подключенного устройства.

Цифровой блок управления со встроенной памятью 16 Гб может хранить до 100 000 записей: настройки прибора, результаты анализов химического состава образцов, в том числе все полученные спектры, фотографии со встроенной камеры (опция), а также градуировочные зависимости и библиотеки с марками сплавов (AISI, DIN, JIS и GB, более 1600 марок), которые доступны для пользовательского редактирования и пополнения.

Кроме этого, можно экспортировать информацию на внешний накопитель USB или ПК либо в режиме реального времени через облачный сервис управления данными ExTOPE Connect с помощью беспроводного подключения к сети интернет по Wi-Fi.

ExTOPE Connect позволяет удаленно настраивать и управлять работой всех анализаторов Hitachi из любой точки мира по смартфону или ПК.

Для обеспечения безопасности и контроля использования доступ к каждому анализатору защищен паролем.

Принцип действия анализатора:

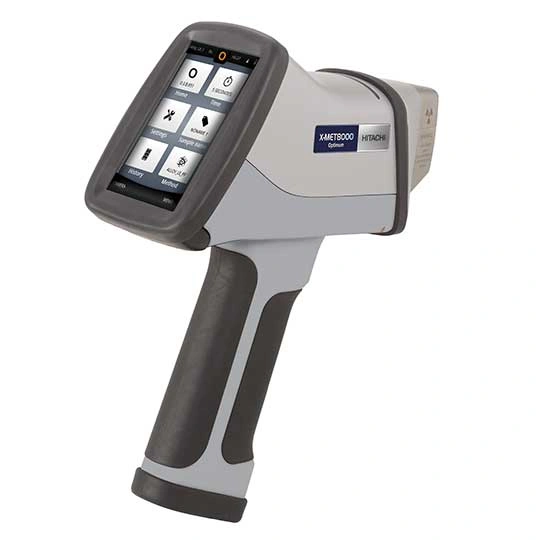

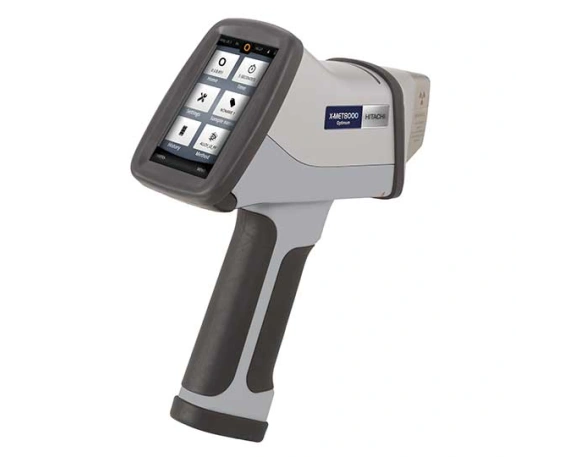

  1. Конструкция прибора в форме «пистолета» максимально удобна для использования одной рукой. При этом в основной части X-MET 8000 OPTIMUM располагается рентгеновский, детектирующий и цифровой блок с дисплеем, а в ручке – блок питания с кнопкой запуска.
  2. Рентгеновская трубка и детектор расположены в отдельной экранированной камере, со специальным рентгенопроницаемым окном, которое для проведения анализа необходимо приложить к образцу, а затем запустить режим генерации излучения.
  3. Излучение трубки проходит сквозь окно выхода и при взаимодействии атомами материала образца запускает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
  4. Вторичное излучение сквозь окно выхода проникает в блок детектирования анализатора.
  5. Детектор фиксирует энергетический спектр вторичного рентгеновского излучения, преобразует его в электронный сигнал и передает в цифровой блок.
  6. Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю. Все результаты сразу отображаются на дисплее и доступны к обработке.

Для исследования доступны образцы различной формы: стружка, порошок, твердое изделие, а также сварные швы.

Благодаря металлическому наконечнику прибора, возможен неразрушающий контроль горячих изделий (до 100°С и до 400°С со специальным термостойким окном выхода детектора HEROTM), например стыков трубопровода после проведения сварки.

Электропитание РФА X-MET 8000 OPTIMUM осуществляется от одной Li-ION аккумуляторной батареи напряжением 7,2 В, способной обеспечить бесперебойную работу прибора в течение 10-12 часов. В базовом комплекте поставляется сменная АКБ для обеспечения бесперебойной эксплуатации прибора.

X-MET 8000 OPTIMUM может работать в диапазоне температур окружающей среды – от -10 до +50°С, что в сочетании с высокой степенью защиты от пыли и влаги, а также автономным электропитанием, позволяет использовать его в полевых условиях.





Преимущества использования портативного рентгенофлуоресцентного анализатора X-MET 8000 OPTIMUM

– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно (до 40 штук).

– Высокая производительность анализов обусловлена:

  • Быстрым запуском прибора (15 секунд от включения прибора до результата),
  • Удобной и легкой настройкой работы анализатора и управления испытанием с помощью продуманного русифицированного интерфейса на ярком дисплее с крупными четкими символами,
  • Надежными и точными качественными и количественными алгоритмами измерения химических элементов в составе образца, которые не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.

– Возможность гибкой настройки работы анализатора и формата представления результатов позволяют оптимизировать работу X-MET 8000 OPTIMUM в соответствии с индивидуальными задачами пользователя, в том числе:

  • изменение заводских настроек прибора;
  • создание пользовательских калибровок с помощью специального ПО;
  • создание пользовательских форм отчетов.

– Для безопасной эксплуатации прибора камера с рентгеновской трубкой надежно изолирована от утечек излучения, также оборудована системой защиты от повышенного уровня радиации.

– Переносной анализатор X-MET 8000 OPTIMUM отлично приспособлен для работы в полевых условиях:

  • высокая степень пыле- и влагозащиты,
  • широкий рабочий температурный диапазон окружающей среды,
  • малый вес и компактные размеры,
  • легкий и прочный кейс для переноски (общий вес кейса с анализатором и аксессуарами не превышает 5 кг),
  • удобное использование одной рукой,
  • прямая передача данных на накопители или в смартфон,
  • удаленное управление и настройка,
  • автономное электропитание,
  • защита от ударов и вибраций (стандарт MIL-STD-810G),
  • защитный экран окна выхода детектора в дополнительной комплектации.

Все эти особенности позволяют комфортно и продуктивно проводить неразрушающий контроль химического состава образцов, где бы они ни находились.



– Эргономичный дизайн и надежная конструкция РФА обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание. Замена защитного окна детектора происходит без специальных инструментов: риск повреждения детектора, например, из-за попадания винтов внутрь рентгеновской камеры – минимальный.

– Для эффективного использования в зависимости от задач и бюджета пользователя мобильный XRF-анализатор X-MET 8000 может быть поставлен в различных модификациях – SMART, OPTIMUM, EXPERT и быть опционально оборудован:

  • особо прочным окном выхода детектора с армированием проленовыми волокнами для исследования порошков, грунта, руды и других неровных поверхностей;
  • защитой от рассеянного радиационного излучения при анализе легких сплавов, например, сплавов с искусственным покрытием;
  • окном выхода анализатора с термозащитой HEROTM, которое позволяет работать с поверхностями температурой до 400 ⁰С;
  • шестипозиционным кольцом для переключения фильтров для подбора оптимальной комбинации проверки определенных химических элементов;
  • системой автоматического выбора эмпирической калибровки для повышенной точности и прослеживаемости результатов измерений;
  • пользовательскими калибровками;
  • GPS-навигатором с возможностью сбора и хранения координат испытаний вместе с результатами;
  • коллиматором, который сужает фокусное пятно до круга диаметром 3 мм, для неразрушающего контроля металлических изделий небольшой площади и сварных швов различных конструкций, в том числе трубопроводов.

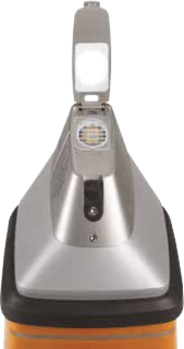

  • встроенной камерой для точного позиционирования анализатора на образце и сохранения изображений с возможностью просмотра на дисплее X-MET и добавления в отчеты.

Использование коллиматора в сочетании с камерой обеспечивает наиболее эффективный контроль узких сварных стыков.

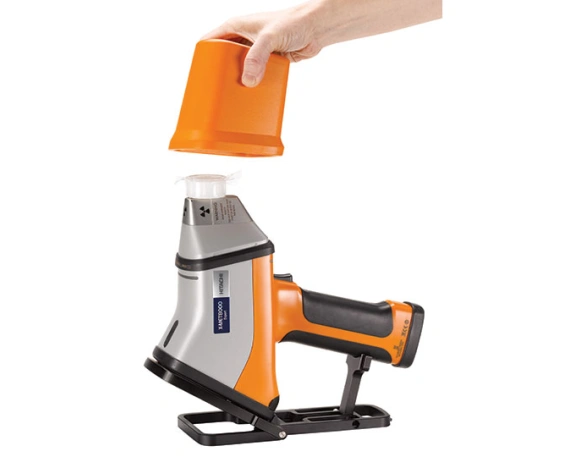

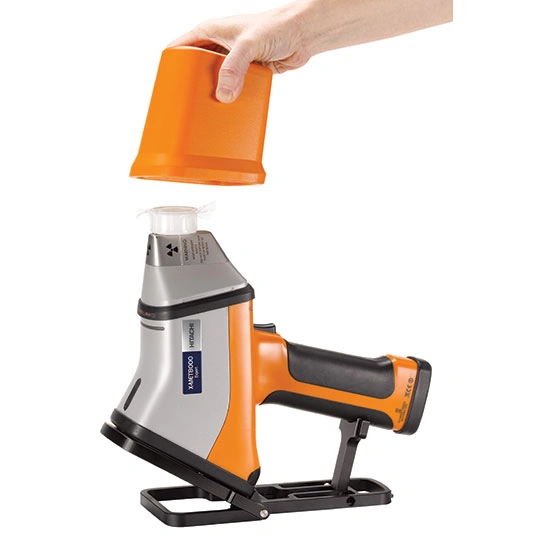

  • легкой переносной стойкой, которая позволяет зафиксировать анализатор в одном положении при длительном измерении (более 30 сек) и не держать его в руке, а также и защитным колпаком для окна выхода анализатора;

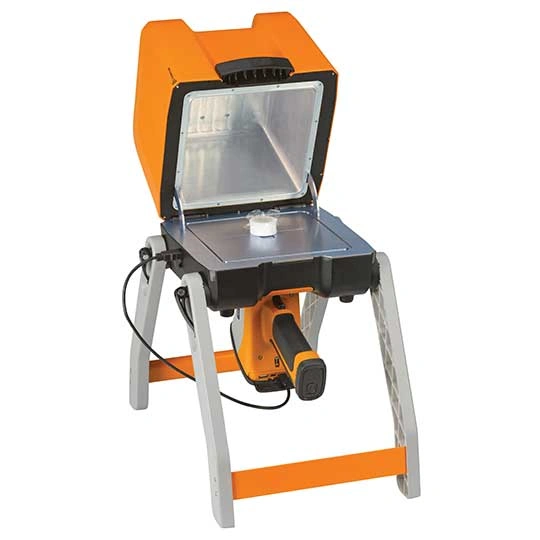

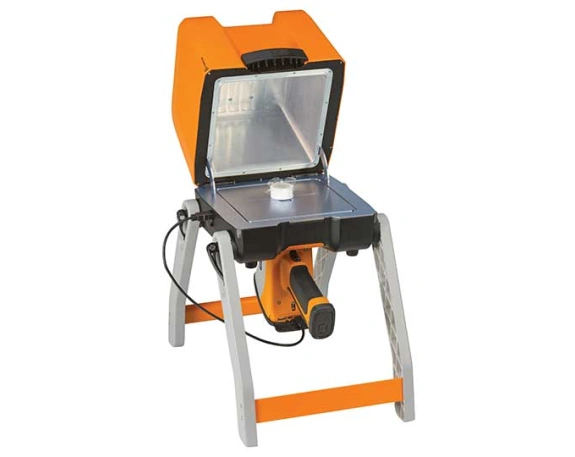

  • подставкой, которая превращает ручной анализатор в настольный, для поверок разнообразных форм и размеров, например, небольших, нитевидных;
  • кобурой и ремнем для переноски анализатора на поясе;
  • рюкзаком для переноски анализатора на спине в сложных и экстремальных полевых условиях, например, на борту корабля, при длительных пеших переходах;
  • Bluetooth-сканером штрих-кодов для удобства серийного контроля без опечаток при вводе данных о проверяемых образцах;
  • Bluetooth-принтером для оперативной печати результатов контроля на бумаге или наклейках;
  • держателем для анализатора с удлиненной ручкой, удобный при проверке объектов на поверхности земли и на большой площади, так как позволяет оператору работать стоя, не нагибаясь и не приседая;
  • дополнительным аккумулятором для оперативной замены и обеспечения бесперебойной работы в полевых условиях.

Для подбора и заказа необходимой модификации портативного рентгенфлуоресцентного анализатора X-MET 8000 обращайтесь к нашим менеджерам.

X-MET 8000 OPTIMUM – это настоящая мобильная лаборатория для получения быстрых, точных, воспроизводимых результатов анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм и размеров по месту их нахождения, в том числе в сложных полевых условиях. Надежность, точность и эргономичный дизайн прибора обеспечивают максимальную производительность неразрушающего контроля.


Заказать звонок
Бренд
Oxford Instruments (Hitachi)

1.

Диапазон детектируемых элементов

от Mg (12) до U (92)

2.

Диапазон показаний массовой доли элементов, %

от 0,001 до 100

3.

Диапазон измерений массовой доли элементов, %

от 0,1 до 99,9

4.

Детектор спектра характеристического рентгеновского излучения

SDD высокого разрешения (BOOSTTM)

5.

Площадь детектирования, мм2

10

6.

Одновременный анализ элементов до, шт.

40

7.

Напряжение на катоде рентгеновской трубки не более, кВ

45

8.

Фильтр на окне выхода рентгеновской трубки

сменная карусель из 6 фильтров

9.

Потребляемая мощность рентгеновской трубки в момент излучения не более, Вт

4

10.

Размер фокусного пятна рентгеновской трубки, мм

10,7х9,4

11.

Диаметр фокусного пятна рентгеновской трубки с коллиматором, мм

3

12.

Максимальная температура образца во время анализа, °С

100/400 с окном HEROTM

13.

Интерфейсы

USB/Bluetooth/Wi-Fi

14.

Передача данных на USB-носитель

прямая

15.

Поддержка прямого соединения с принтером и сканером штрих-кодов

есть, через Bluetooth-интерфейс

16.

Размер диагонали сенсорного дисплея, дюйм

4,3

17.

Разрешение дисплея (HxV), точек

480х800

18.

Интерфейс на русском языке

есть

19.

Размер встроенной памяти, Гб

16

20.

Максимальное количество событий, способное храниться в памяти прибора, шт.

100 000

21.

Габаритные размеры (ДхШхВ), мм

210х93х272

22.

Масса (с аккумуляторной батареей), кг

1,5

23.

Рабочий температурный диапазон, °С

от -10 до +50

24.

Относительная влажность воздуха без конденсата, %

от 20 до 90

25.

Степень защиты корпуса от влаги и пыли

IP54

26.

Электропитание

АКБ

27.

Тип АКБ

Li-ION

28.

Количество АКБ

2

29.

Время бесперебойной работы от одной полностью заряженной батареи не более, час

10 – 12

30.

Встроенная камера

опция

31.

Защита окна детектора

опция

32.

GPS-навигатор

Точность определения местоположения

●      опция

●      3,0 м CEP с нулевыми помехами

33.

Калибровка

●      заводские калибровки по основным параметрам (FP), включая анализ легких элементов (Mg, Al, Si, P, S),

●      пользовательские калибровки по индивидуальному заказу (с помощью дополнительного ПО).

34.

Библиотеки

●      более 1600 сплавов,

●      AISI, DIN, JIS и GB,

●      возможность редактирования и добавления новых марок и библиотек.

35.

Испытания на удары при падении

стандарт MIL-STD-810G на вибрацию, падение и удары:

●   Метод 514.6, процедура I, категория 4;

●   Метод 516.6, процедуры I и IV.

36.

Срок гарантии, год

2



Базовая комплектация поставки портативного рентгенофлуоресцентного анализатора X-MET 8000 OPTIMUM

1.

Анализатор X-MET 8000 OPTIMUM со специализированным ПО, шт.

1

2.

Контрольный образец SS316, шт.

1

3.

Комплект защитных входных окон, шт..

1

4.

Зарядное устройство с разъемами для Великобритании, США, Европы и Австралии, компл.

1

5.

Li-ION АКБ, шт.

2

6.

USB-кабель, шт.

1

7.

USB-карта памяти с руководством пользователя и инструкцией по технике безопасности, компл.

1

8.

Wi-Fi и Bluetooth-коннекторы, компл.

2

9.

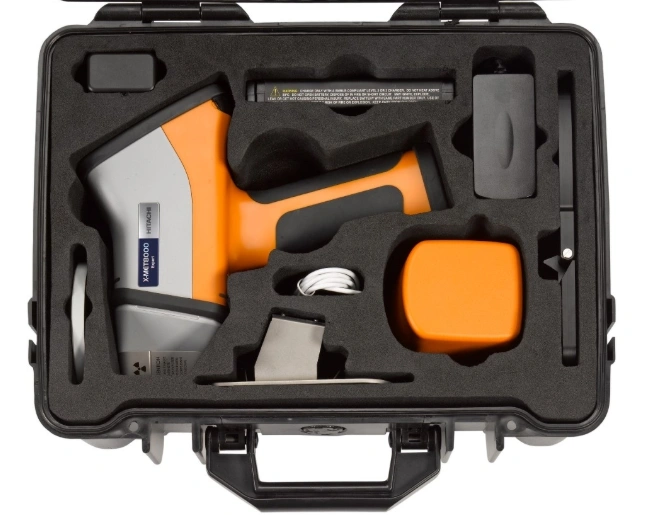

Транспортировочный кейс, шт.

1



Дополнительная комплектация поставки портативного рентгенофлуоресцентного анализатора X-MET 8000 OPTIMUM

1.

Легкая подставка и защитный колпак для окна детектора

2.

Держатель для анализатора с удлиненной ручкой

3.

Подставка – испытательный столик

4.

Bluetooth-принтер

5.

Bluetooth-сканер штрих-кодов

6.

Рюкзак

7.

Чехол в виде кобуры с ремнем

8.

Защита от рассеянного радиационного излучения при анализе легких сплавов



Сравнительная таблица модификаций портативного рентгенофлуоресцентного анализатора X-MET 8000

Параметр

SMART

OPTIMUM

EXPERT

1.

Описание

Оптимальный выбор для рутинной идентификации и анализа распространенных сплавов

Оптимизирован для высокоскоростной идентификации и анализа марок сплавов - от алюминия до бронзы, от латуни до стали и т.д

Прибор с высочайшей производительностью и точностью для тестирования самого широкого спектра сплавов и анализа легких элементов (Mg, Al, Si, P, S), а также посторонних примесей

2.

Диапазон детектируемых элементов

от K (19) до U (92)

от Mg (12) до U (92)

от Mg (12) до U (92)

3.

Площадь детектирования, мм2

10

10

25

4.

Напряжение на катоде рентгеновской трубки, кВ

40

45

50

5.

Фильтр на окне выхода рентгеновской трубки

один фиксированный

6-ти позиционная карусель сменных фильтров для оптимизированного анализа всех элементов от Mg до U

6-ти позиционная карусель сменных фильтров для оптимизированного анализа всех элементов от Mg до U

6.

Максимальная температура образца во время анализа, °С

100

100/400 с термостойким защитным окном выхода детектора HERO (опция)

100/400 с термостойким защитным окном выхода детектора HERO (опция)

7.

Количество АКБ

1

2 (основной + сменный)

2 (основной + сменный)

8.

Калибровка

заводская по основным параметрам (FP)

заводская по основным параметрам (FP), включая анализ легких элементов



●      заводская по основным параметрам (FP),

●      эмпирическая с привязкой к сертифицированным эталонным материалам,



9.

Пользовательская калибровка по индивидуальному заказу (с помощью дополнительного ПО)

опция

опция

опция

10.

Срок гарантии, лет

1

2

2

11.

Встроенная камера

опция

опция

есть

12.

GPS-навигатор



нет

опция

опция

13.

Коллиматор 3 мм

нет

опция

опция

14.

Защита для окна детектора

есть

опция

опция



Сравнительная таблица основных сфер применения портативного рентгенофлуоресцентного анализатора X-MET 8000 в зависимости от модификации

Вид деятельности

SMART

OPTIMUM

EXPERT

1.

Переработка металлолома

2.

Идентификация материалов (PMI)

3.

Контроль качества на производстве и PMI

4.

Драгоценные металлы

5.

Толщина металлического покрытия

X-MET 8000 Expert/Expert CG

6.

Проверка соответствия нормативным требованиям (потребительские товары, упаковка, сырье и т. д.)

X-MET8000

Expert CG

7.

Руды и минералы

X-MET8000 Optimum Geo

X-MET8000 Expert Geo

8.

Экологический скрининг почвы

X-MET8000 Optimum Geo

X-MET8000 Expert Geo

9.

Археометрия

X-MET8000

Expert/Expert CG/Expert Geo

У вас есть вопросы? С радостью ответим на них!

Я согласен с использованием куки и передачей данных службам веб-аналитики

Принять
