Анализатор металлов X-MET 8000 SMART для автомобильных катализаторов

Переносной РФА (XRF-анализатор) X-MET 8000 SMART – это усовершенствованная модель X-MET 7500 производства HITACHI, которая с высокой точностью определяет наличие и массовую долю химических элементов от калия (19) до урана (92), в образце методом энергодисперсионной рентгеновской флуоресценции с последующей спектроскопией, в том числе в полевых условиях.

Портативный прибор можно применять для рутинной проверки химического состава металлов и самых распространенных сплавов, припоев, полимеров, древесины.

Примеры использования:

• Проверка сплавов – определение марки, контроль качества, сортировка отходов.
• Переработка металлолома – определение состава изделий при утилизации.
• Производственный и PMI QA/QC – контроль качества производства и управления на предприятии.
• Анализ драгоценных металлов – ювелирных изделий, слитков, автомобильных катализаторов.
• Контроль толщины металлических покрытий.
• Проверка продукции (пластиков, красок, пропиток для древесины, изоляционных материалов и др.) на соответствие потребительским нормативам и нормам безопасности, например, RoHS.

В состав XRF-анализатора X-MET 8000 SMART входит:

– источник рентгеновского излучения,

– система детектирования рентгеновского излучения,

– цифровой блок управления,

– блок питания.

Все компоненты X-MET 8000 SMART установлены в прочный пластиковый корпус с защитой от пыли и влаги IP54. Габаритные размеры прибора – 210х93х272 мм, масса – 1,5 кг.

В качестве источника рентгеновского излучения применяется трубка 40 кВ со встроенным фильтром и размером фокусного пятна 10,7х9,4 мм.

Рентгеновская трубка в режиме излучения потребляет 4 Вт.

Система фиксации рентгеновского излучения выполнена на основе высокочувствительного кремниевого дрейфового детектора SDD с низким порогом обнаружения BOOST^TM и площадью контроля 10 мм². Детектор может обнаружить содержание химического элемента от 0 до 100%.

Для уменьшения внутренних шумов электроники, сохранения чистоты исследуемого спектра, а соответственно, поддержания высокой точности анализа, вместе с детектором применяется термоэлектрический охладитель – элемент Пельтье (TEC).

Цифровой блок управления реализован в виде встроенного процессора под управлением ОС на базе LINUX со специализированным ПО X-MET, которое полностью совместимо с другими ОС на внешних устройствах.

Также в его состав входит сенсорный дисплей, USB-, WiFi- и Bluetooth-интерфейсы для соединения с внешним ПК, смартфоном, принтером, сканером штрих-кодов или интернет-маршрутизатором.

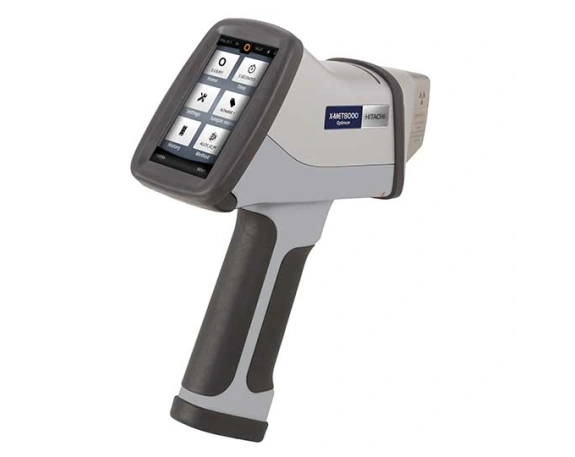

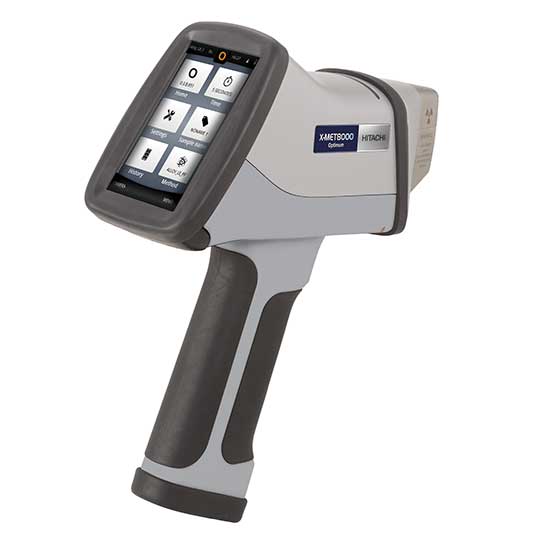

Управление анализами, ввод настроек и диагностика оборудования, а также обработка и просмотр результатов испытаний, осуществляется с удобного цветного сенсорного дисплея Blanview LCD диагональю 4,3 дюйма, с разрешением (HxV) 480x800 точек либо с внешнего подключенного устройства.

Цифровой блок управления со встроенной памятью 16 Гб может хранить до 100 000 записей: настройки прибора, результаты анализов химического состава образцов, в том числе все полученные спектры, фотографии со встроенной камеры (опция), а также градуировочные зависимости и библиотеки с марками сплавов (AISI, DIN, JIS и GB, более 1600 марок), которые доступны для пользовательского редактирования и пополнения.

Кроме этого, можно экспортировать информацию на внешний накопитель USB или ПК либо в режиме реального времени через облачный сервис управления данными ExTOPE Connect с помощью беспроводного подключения к сети интернет по Wi-Fi.

ExTOPE Connect позволяет удаленно настраивать и управлять работой всех анализаторов Hitachi из любой точки мира по смартфону или ПК.

Для обеспечения безопасности и контроля использования доступ к каждому анализатору защищен паролем.

Принцип действия анализатора:

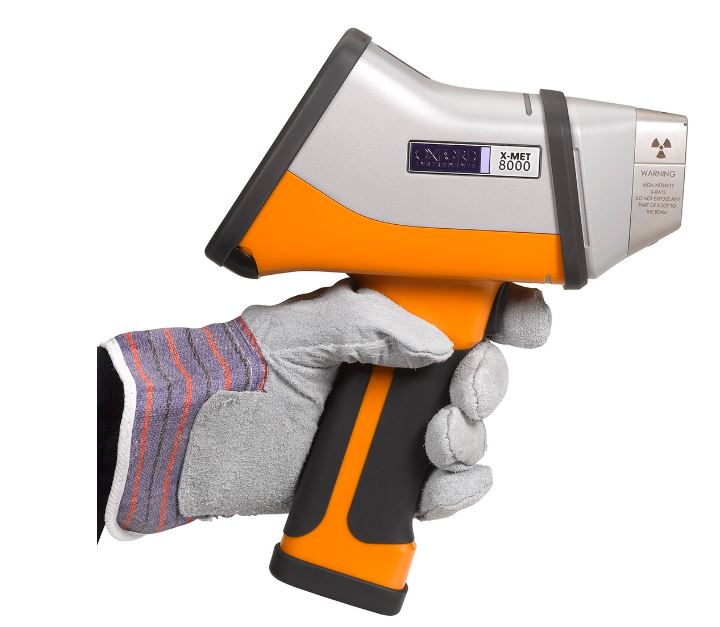

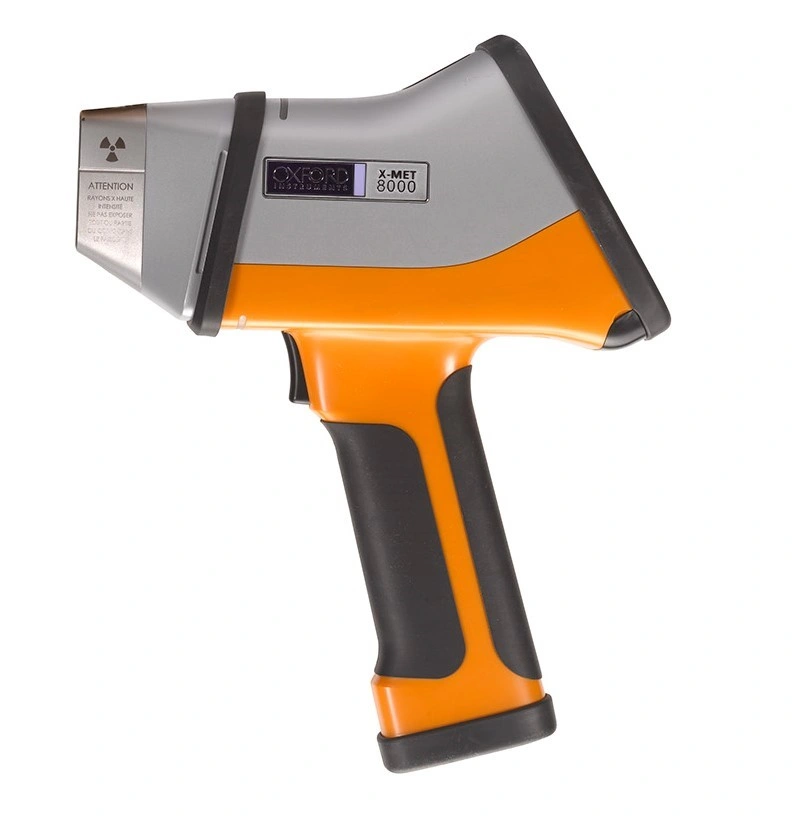

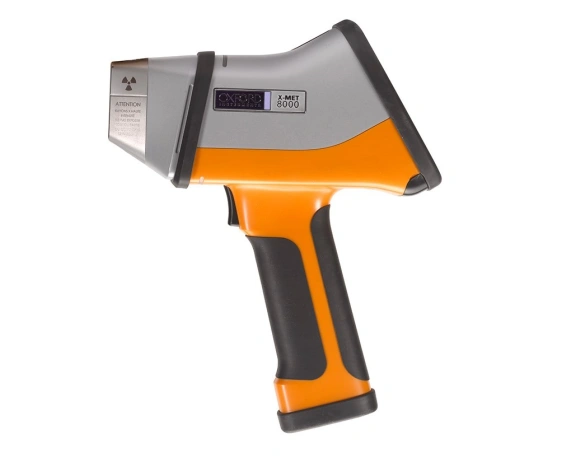

1. Конструкция прибора в форме «пистолета» максимально удобна для использования одной рукой. При этом в основной части X-MET 8000 SMART располагается рентгеновский, детектирующий и цифровой блок с дисплеем, а в ручке – блок питания с кнопкой запуска.
2. Рентгеновская трубка и детектор расположены в отдельной экранированной камере, со специальным рентгенопроницаемым окном, которое для проведения анализа необходимо приложить к образцу, а затем запустить режим генерации излучения.
3. Излучение трубки проходит сквозь окно выхода и при взаимодействии атомами материала образца запускает в них спонтанное вторичное рентгеновское излучение (характеристическое), уникальное для каждого химического элемента.
4. Вторичное излучение сквозь окно выхода проникает в блок детектирования анализатора.
5. Детектор фиксирует энергетический спектр вторичного рентгеновского излучения, преобразует его в электронный сигнал и передает в цифровой блок.
6. Цифровой блок по спектральным характеристикам в соответствии со встроенными библиотеками стандартных образцов определяет химический элемент, а по интенсивности излучения вычисляет его массовую долю. Все результаты сразу отображаются на дисплее и доступны к обработке.

Для исследования доступны образцы различной формы: стружка, порошок, твердое изделие, а также сварные швы.

Благодаря металлическому наконечнику прибора, возможен неразрушающий контроль горячих изделий (до 100°С), например стыков трубопровода после проведения сварки.

Электропитание РФА X-MET 8000 SMART осуществляется от одной Li-ION аккумуляторной батареи напряжением 7,2 В, способной обеспечить бесперебойную работу прибора в течение 10-12 часов.

X-MET 8000 SMART может работать в диапазоне температур окружающей среды – от -10 до +50°С, что в сочетании с высокой степенью защиты от пыли и влаги, а также автономным электропитанием, позволяет использовать его в полевых условиях.

Преимущества использования портативного рентгенофлуоресцентного анализатора X-MET 8000 SMART

– Высокочувствительный детектор вторичного рентгеновского излучения фиксирует весь энергетический спектр, что позволяет проводить точный и быстрый анализ химического состава образца по большому количеству элементов одновременно (до 40 штук).

– Высокая производительность анализов обусловлена:

• Быстрым запуском прибора (15 секунд от включения прибора до результата),
• Удобной и легкой настройкой работы анализатора и управления испытанием с помощью продуманного русифицированного интерфейса на ярком дисплее с крупными четкими символами,
• Надежными и точными качественными и количественными алгоритмами измерения химических элементов в составе образца, которые не только ускоряют процесс проведения анализов, но и делают их более точными и повторимыми.

– Возможность гибкой настройки работы анализатора и формата представления результатов позволяют оптимизировать работу X-MET 8000 SMART в соответствии с индивидуальными задачами пользователя, в том числе:

• изменение заводских настроек прибора;
• создание пользовательских калибровок с помощью специального ПО;
• создание пользовательских форм отчетов.

– Для безопасной эксплуатации прибора камера с рентгеновской трубкой надежно изолирована от утечек излучения, также оборудована системой защиты от повышенного уровня радиации.

– Переносной анализатор X-MET 8000 SMART отлично приспособлен для работы в полевых условиях:

• высокая степень пыле- и влагозащиты,
• широкий рабочий температурный диапазон окружающей среды,
• малый вес и компактные размеры,

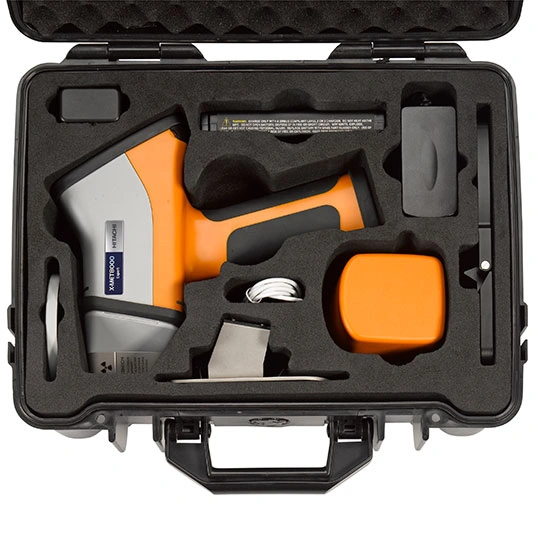

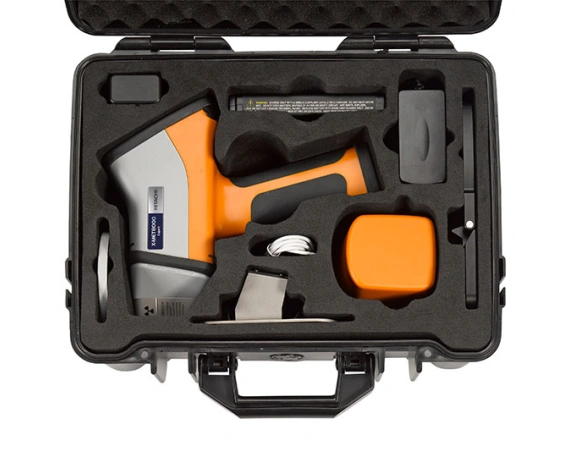

• легкий и прочный кейс для переноски (общий вес кейса с анализатором и аксессуарами не превышает 5 кг),
• удобное использование одной рукой,
• прямая передача данных на накопители или в смартфон,
• удаленное управление и настройка,
• автономное электропитание,
• защита от ударов и вибраций (стандарт MIL-STD-810G),
• защитный экран окна выхода детектора в базовой комплектации.

Все эти особенности позволяют комфортно и продуктивно проводить неразрушающий контроль химического состава образцов, где бы они ни находились.

– Эргономичный дизайн и надежная конструкция РФА обеспечивают его длительную и комфортную эксплуатацию, а также облегчают обслуживание. Замена защитного окна детектора происходит без специальных инструментов: риск повреждения детектора, например, из-за попадания винтов внутрь рентгеновской камеры – минимальный.

– Для эффективного использования в зависимости от задач и бюджета пользователя мобильный XRF-анализатор X-MET 8000 может быть поставлен в различных модификациях – SMART, OPTIMUM, EXPERT и быть опционально оборудован:

• особо прочным окном выхода детектора с армированием проленовыми волокнами для исследования порошков, грунта, руды и других неровных поверхностей;
• защитой от рассеянного радиационного излучения при анализе легких сплавов, например, сплавов с искусственным покрытием;
• окном выхода анализатора с термозащитой HERO^TM, которое позволяет работать с поверхностями температурой до 400 ⁰С;
• шестипозиционным кольцом для переключения фильтров для подбора оптимальной комбинации проверки определенных химических элементов;
• системой автоматического выбора эмпирической калибровки для повышенной точности и прослеживаемости результатов измерений;
• пользовательскими калибровками;
• GPS-навигатором с возможностью сбора и хранения координат испытаний вместе с результатами;
• коллиматором, который сужает фокусное пятно до круга диаметром 3 мм, для неразрушающего контроля металлических изделий небольшой площади и сварных швов различных конструкций, в том числе трубопроводов.
• встроенной камерой для точного позиционирования анализатора на образце и сохранения изображений с возможностью просмотра на дисплее X-MET и добавления в отчеты.

Использование коллиматора в сочетании с камерой обеспечивает наиболее эффективный контроль узких сварных стыков.

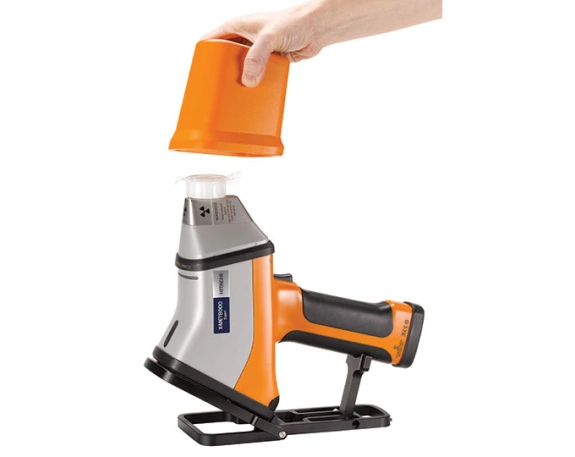

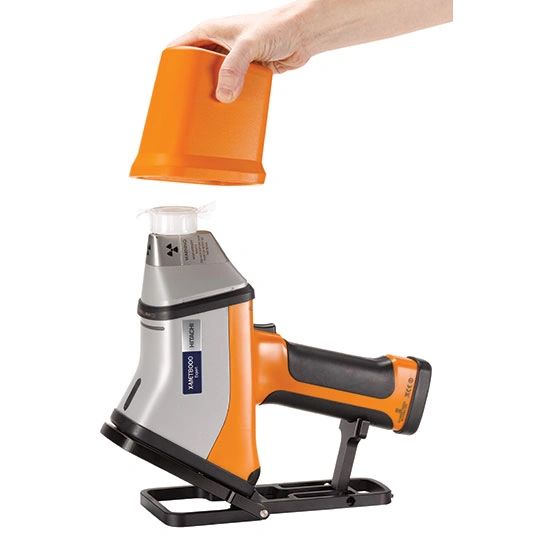

• легкой переносной стойкой, которая позволяет зафиксировать анализатор в одном положении при длительном измерении (более 30 сек) и не держать его в руке, а также и защитным колпаком для окна выхода анализатора;

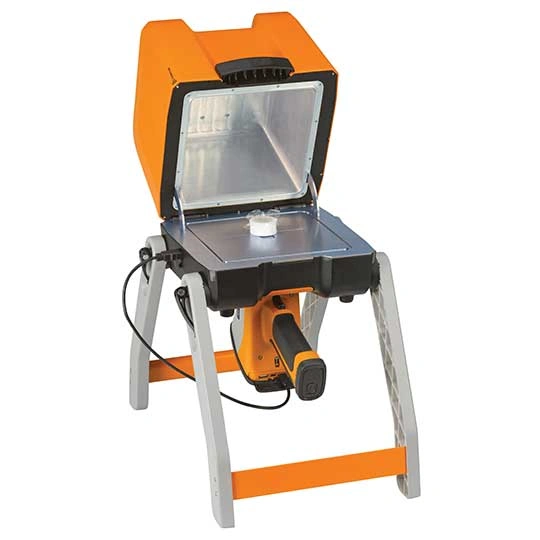

• подставкой, которая превращает ручной анализатор в настольный, для поверок разнообразных форм и размеров, например, небольших, нитевидных;
• кобурой и ремнем для переноски анализатора на поясе;
• рюкзаком для переноски анализатора на спине в сложных и экстремальных полевых условиях, например, на борту корабля, при длительных пеших переходах;
• Bluetooth-сканером штрих-кодов для удобства серийного контроля без опечаток при вводе данных о проверяемых образцах;
• Bluetooth-принтером для оперативной печати результатов контроля на бумаге или наклейках;
• держателем для анализатора с удлиненной ручкой, удобный при проверке объектов на поверхности земли и на большой площади, так как позволяет оператору работать стоя, не нагибаясь и не приседая;
• дополнительным аккумулятором для оперативной замены и обеспечения бесперебойной работы в полевых условиях.

Для подбора и заказа необходимой модификации портативного рентгенфлуоресцентного анализатора X-MET 8000 обращайтесь к нашим менеджерам.

X-MET 8000 SMART – это настоящая мобильная лаборатория для получения быстрых, точных, воспроизводимых результатов анализа химического состава металлов, сплавов и других органических и неорганических образцов различных форм и размеров по месту их нахождения, в том числе в сложных полевых условиях. Надежность, точность и эргономичный дизайн прибора обеспечивают максимальную производительность неразрушающего контроля.
