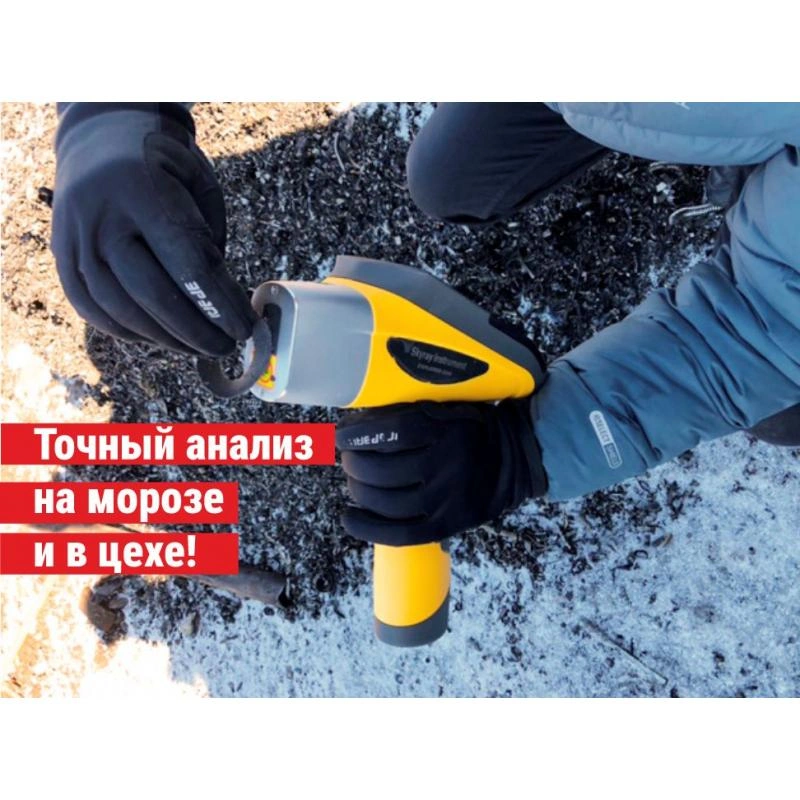

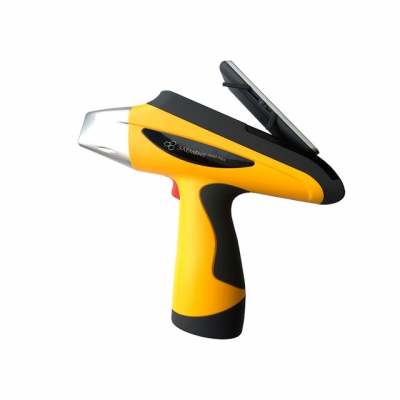

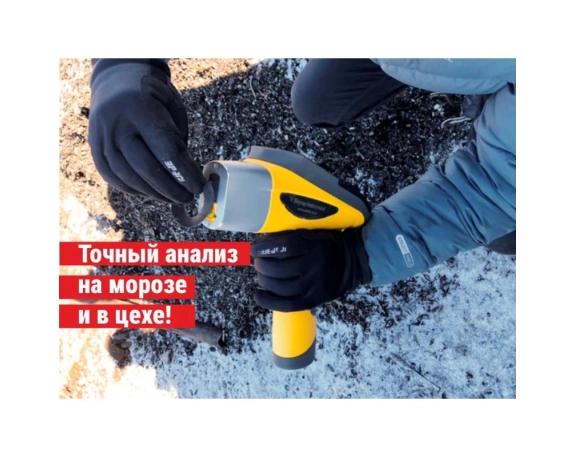

Спектрометр ЭЛЕМЕНТ 5000-РФА произведен в соответствии с последними достижениями в микроэлектронике, полупроводниках, компьютерах и других технологических областях. Портативный анализатор сплавов и металлов оснащен большим ЖК-экраном высокого разрешения и новым цифровым сигнальным процессором. Минимальные пределы обнаружения приравнивают портативный спектрометр к стационарной модели. За счет небольшого размера и легкого веса ЭЛЕМЕНТ способен производить анализ различных видов сплавов в полевых условиях.
Спектрометр ЭЛЕМЕНТ 5000-РФА способен производить точный анализ различных сплавов драгоценных металлов, низколегированной стали, нержавеющей стали, инструментальной стали, хром/молибденовой стали, никелевых сплавов, кобальтовых сплавов, стойких никель-кобальтовых сплавов, титана, медных сплавов, бронзы, цинковых сплавов, вольфрамовых сплавов и других сплавов с помощью неразрушающего метода контроля.
Принцип работы
Высоковольтный источник питания вырабатывает высокое напряжение и сильный ток; рентгеновская трубка испускает рентгеновское излучение, которое возбуждает образец для генерирования рентгеновской флуоресценции. Флуоресцентные рентгеновские лучи с энергетическими характеристиками, которые присутствуют в образце, направляются в детектор и преобразуются в сигналы напряжения. Данные сигналы усиливаются, собираются и затем обрабатываются с помощью компьютера для получения аналитических данных.
Длина волны каждого флуоресцентного излучения напрямую связана с атомным номером каждого элемента в материале.
Программное обеспечение
Спектрометры серии Элемент оснащаются встроенным программным обеспечением ЭЛЕМЕНТ (далее ПО), которое управляет работой спектрометра, отображает результаты, обрабатывает, передает и хранит полученные данные.

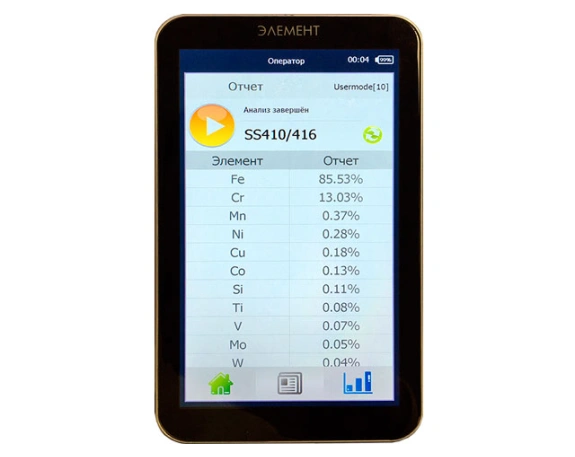

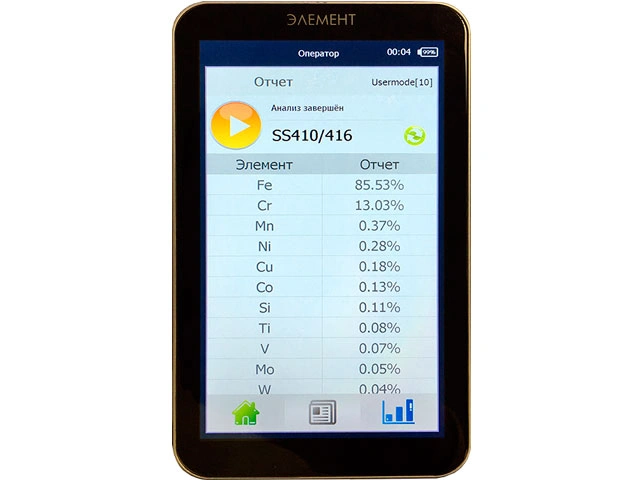

Программное обеспечение ЭЛЕМЕНТ каждого конкретного прибора устанавливается на этапе производства и настройки спектрометра на интегрированный в корпус спектрометра КПК. Вывод информации производится на встроенный в корпус спектрометра КПК дисплей.
Взаимодействие между частями программы и прохождение данных не оказывают искажающее воздействие на результаты измерений.
Двойной режим работы с прибором (пользовательский и экспертный режимы).
Пользовательский режим используется для распознавания категории образца одним нажатием клавиши; Экспертный режим используется для добавления элементов и добавления калибровочных кривых для углублённого анализа.
Технические характеристики
| Аналитический метод анализа | Энергодисперсионный рентгеновской флуоресцентный метод |
| Диапазон измеряемых элементов | Измерение атомных номеров от 12 до 92 [элементы от Магния (Mg) до Урана (U)] |
| Одновременное обнаружение элементов | Одновременный анализ Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, Zr, Nb, Mo, Ru, Rh, Pd, Ag, In, Sn, Sb, Hf, Ta, W, Re, Pt, Au, Pb, Bi, Mg, Al, Si, P, S. Дополнительные элементы могут быть добавлены в соответствии с требованиями заказчика. |
| Микрокомпьютер | CPU: 1 ГГц, Системная память: 1 Гб; карта памяти 4 Гб с возможностью расширения до 32 Гб |
| Аналитический диапазон содержания | ppm ~ 99,99% |
| Время обнаружения | 1 ~ 60 секунд |
| Встроенные системы | GPS, WiFi, Bluetooth |
| Источник питания | Аккумуляторная литиевая батарея, стандарт 9000 мА/ч, устойчивое время работы до 12 часов. Дополнительно доступна батарея 27000 мА/ч с широким напряжением 110- 220 В, универсальный адаптер для зарядки питания |
| Объекты анализа | Твердые тела, жидкие вещества, порошок |
| Детектор | Детектор SDD или детектор Fast-SDD (дополнительно) |
| Разрешение детектора | Минимально может достигать 125 eV |
| Источник возбуждения | 50 кВ/200 uA - интегрированная миниатюрная родиевая рентгеновская лучевая трубка; источник питания высокого напряжения |
| Коллиматоры и фильтры | Диаметры коллиматора: 4 мм, 2 мм; 6 видов фильтров с функцией автоматического переключения |
| Видеосистема | Камера высокого разрешения 5 Mpx |
| Экран дисплея | Новый трансфлективный (полупрозрачный) ЖК-экран 5 дюймов (127 мм); разрешение 1080х720 |
| Предел обнаружения | Минимальные предел обнаружения при 1~500 ppm |
| Безопасность | Многоуровневая защита безопасности, уровень радиации во время работы соответствует международным стандартам безопасности, отсутствие телеметрии образца, функция автоматического отключения рентгеновской трубки. Стандартные радиационные экраны, утолщенная стенка инструмента |
| Особенность | Специальная версия ПО для анализа, интеллектуальный анализ с помощью одной кнопки |
| Передача данных | Цифровая многоканальная технология, передача данных SPI, быстрый анализ, высокая скорость счета, водонепроницаемый порт мини-USB, может быть подключен к компьютеру. |
| Влажность окружающей среды | ⩽ 90% |
| Температура окружающей среды | -20 оС ~ +50 оС |
| Размеры | 244 х 90 х 330 мм (Д х Ш х В) |
| Вес | 1,7 кг |
| Интеллектуальная система индикации состояния | Зеленый свет - подача питания; красный - проведение испытания; желтый - неисправность оборудования |

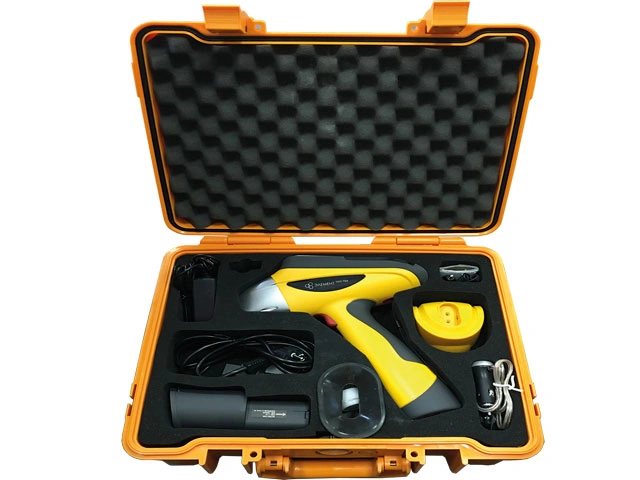

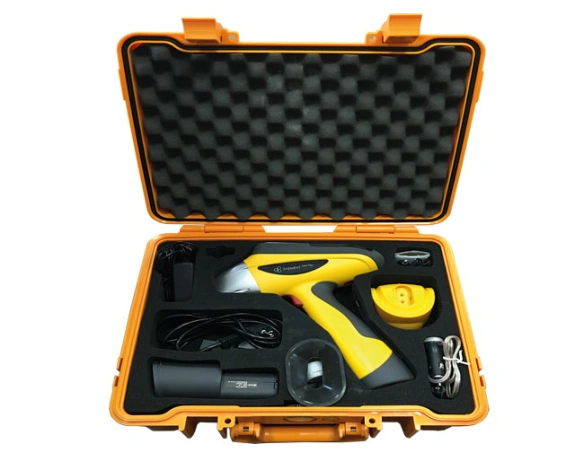

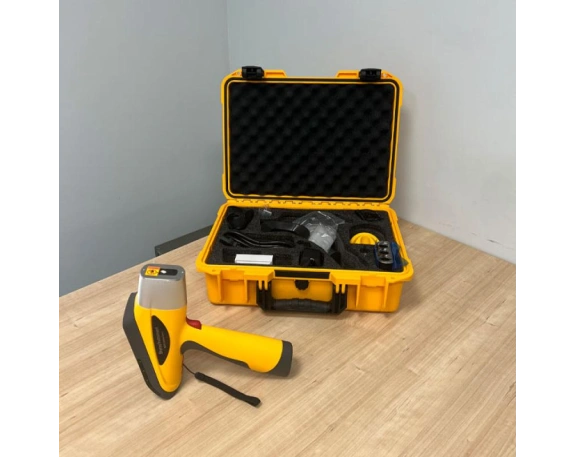

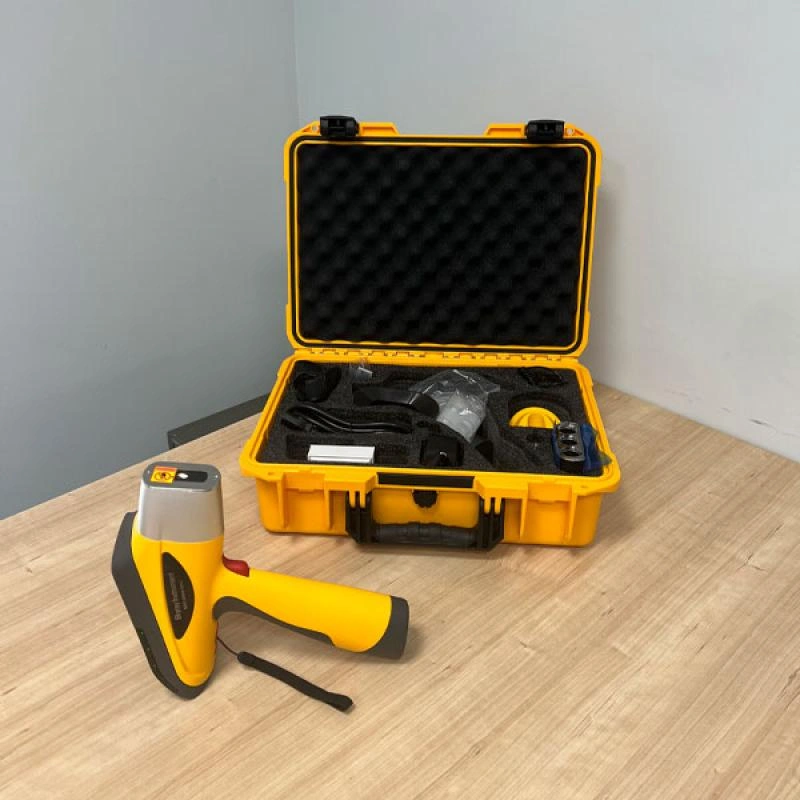

| Аксессуары | Водонепроницаемый ударопрочный кейс для переноски. Универсальное и автомобильное зарядные устройства. Карта памяти SD 4 Г, адаптер. Две литиевые батареи и зарядное устройство, КПК аксессуары, радиационный экран.
Дополнительные аксессуары: мощная батарея, настольное крепление инструмента, принтер Bluetooth, ручной пресс и другое. |
