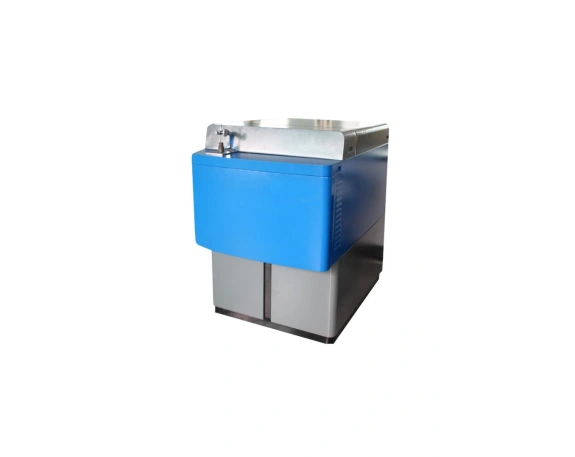

CXR-1000 определяет химический состав металлов и их сплавов методом оптико-эмиссионного спектрального анализа (ОЭСА) с искровым возбуждением пробы.
С помощью спектрального анализатора CXR-1000 можно исследовать чистые металлы и сплавы на основе железа, меди, алюминия, никеля, цинка, магния, свинца, кобальта, олова и титана на наличие азота и других примесей в концентрациях от ppm.
CXR-1000 определяет массовую долю элементов в диапазоне концентраций – от 0,00001 до 100 %. При этом диапазон длин волн детектируемого спектра излучения составляет от 120 до 900 нм с обратной линейной дисперсией 0,37 мм/мин.

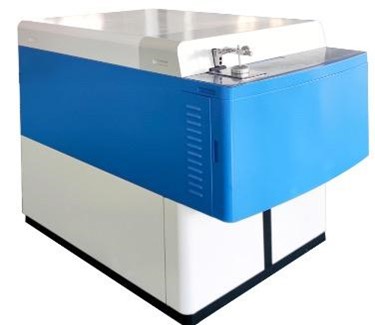

CXR-1000 – это стационарный напольный прибор в прочном корпусе, габаритные размеры которого (ДхШхВ) – 1420×920×1300 мм, а вес – 400 кг.
Конструкция CXR-1000 включает в себя:
– генератор возбуждения спектрального излучения (генератор прожига);

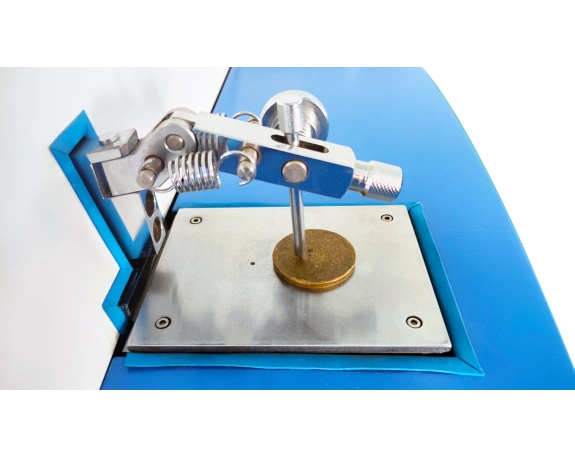

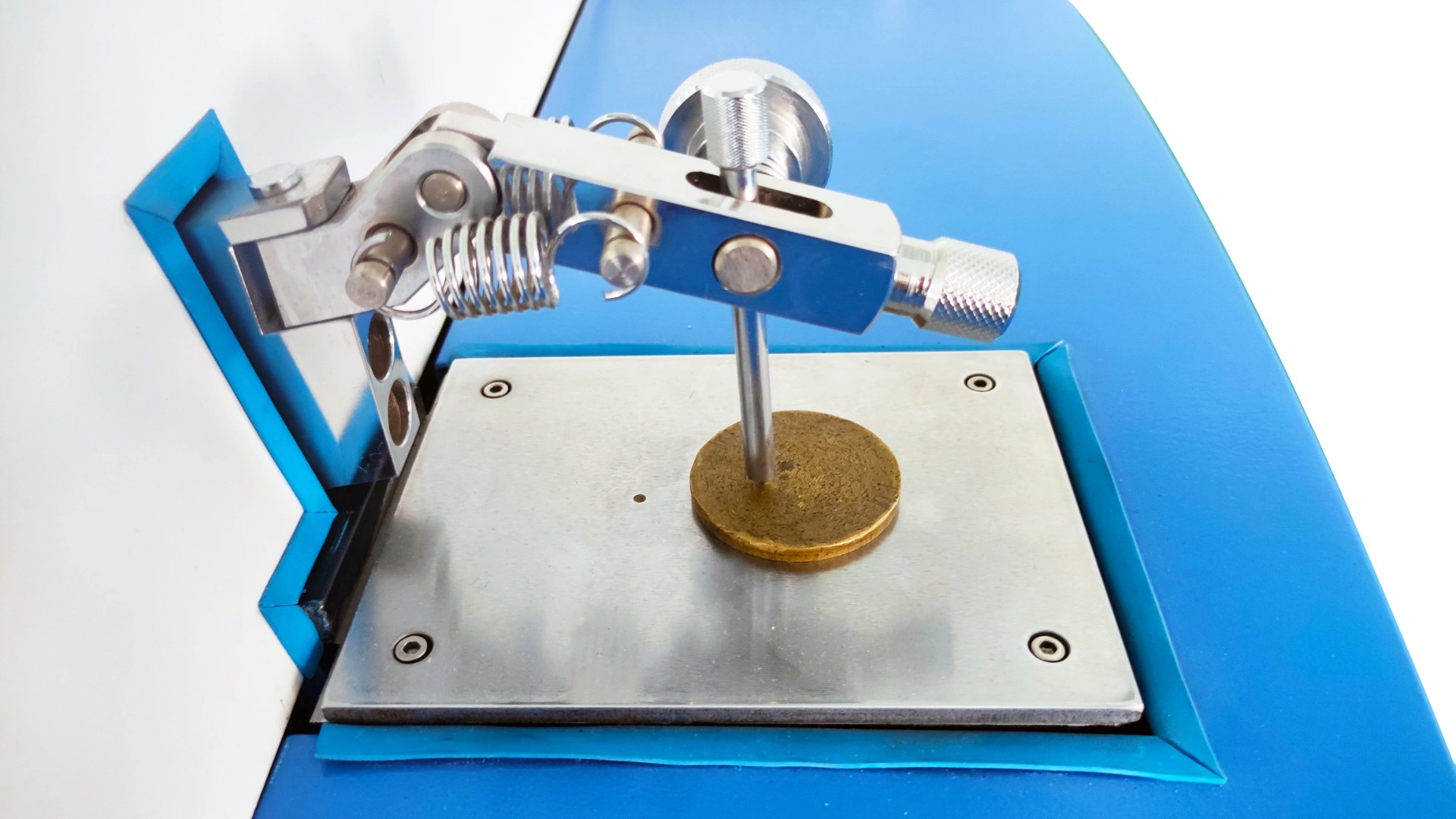

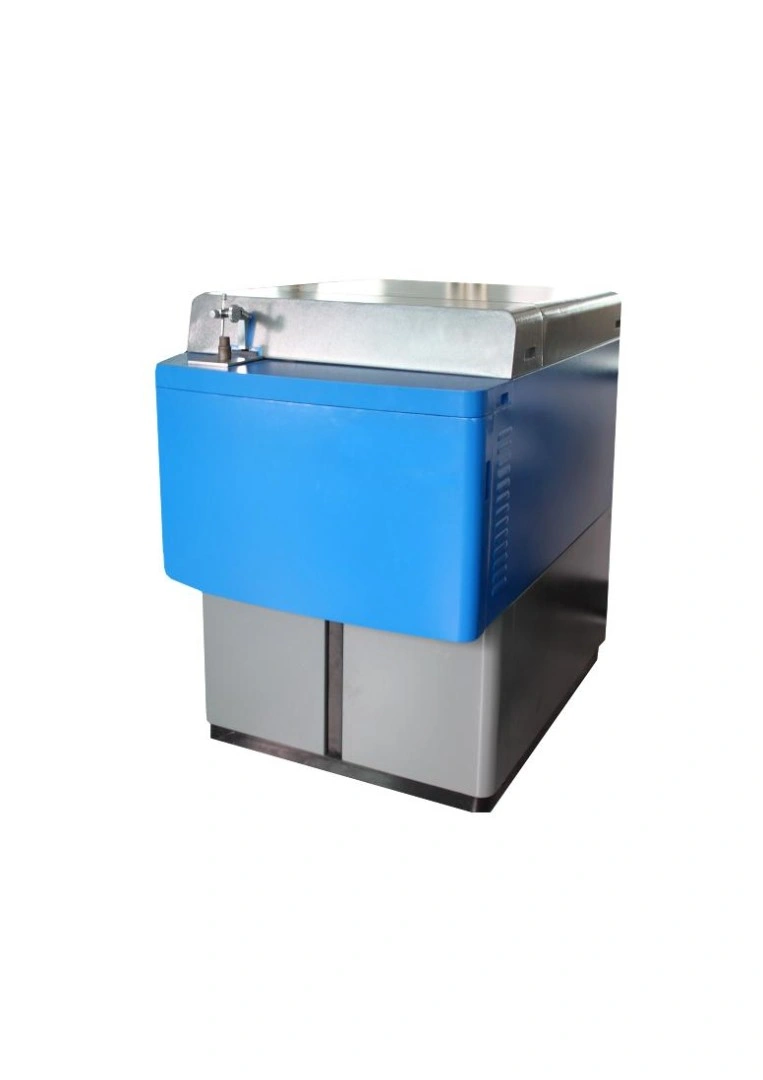

– искровой стенд для размещения образца;
– литую вакуумную оптическую систему, собранную по схеме Пашенга-Рунге;
– цифровую систему контроля, регистрации и управления на базе ПК со специализированным ПО.
Генератор прожига имеет полностью цифровое управление и возбуждает искру в образце с помощью разряда тока 10 – 400 А с частотой 100 – 1000 Гц.
Искровой стенд в процессе прожига продувается инертным газом аргоном. Специальная система автоматически регулирует его поток для оптимизации расхода.
Такая особенность конструкции позволяет:
– исключить риск окисления образца во время генерации искры,
– удалить побочные продукты прожига,
– предотвратить загрязнение окна входа оптической камеры.

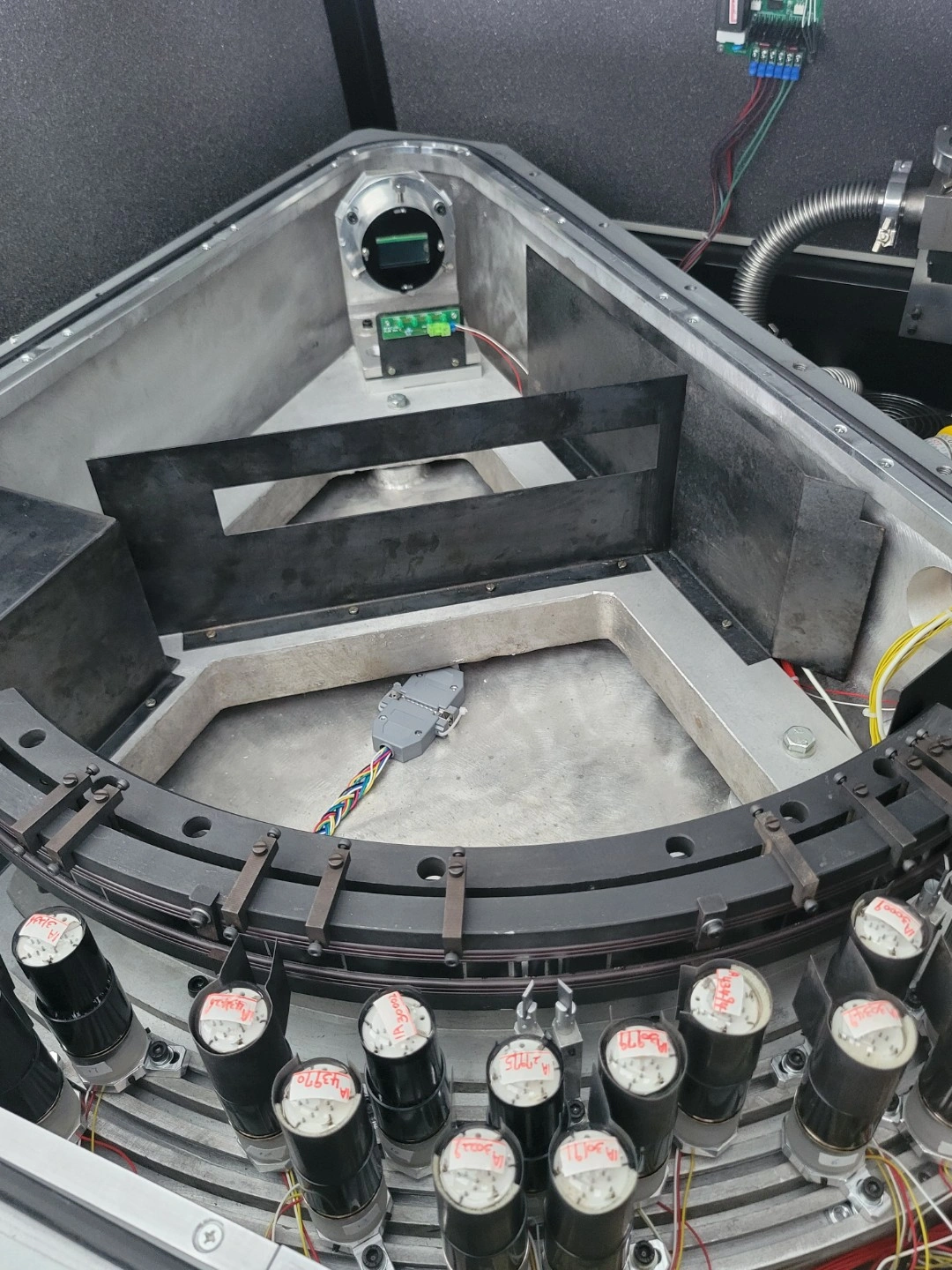

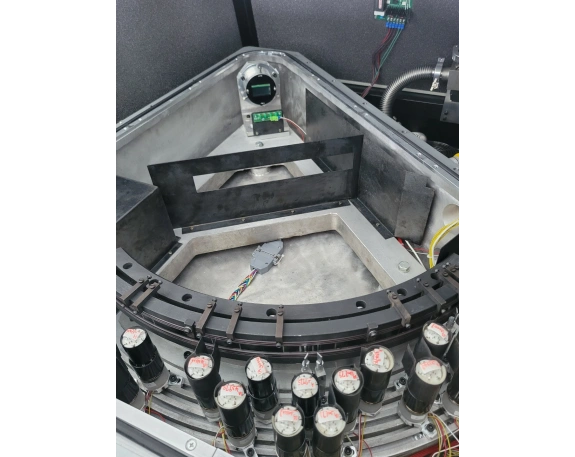

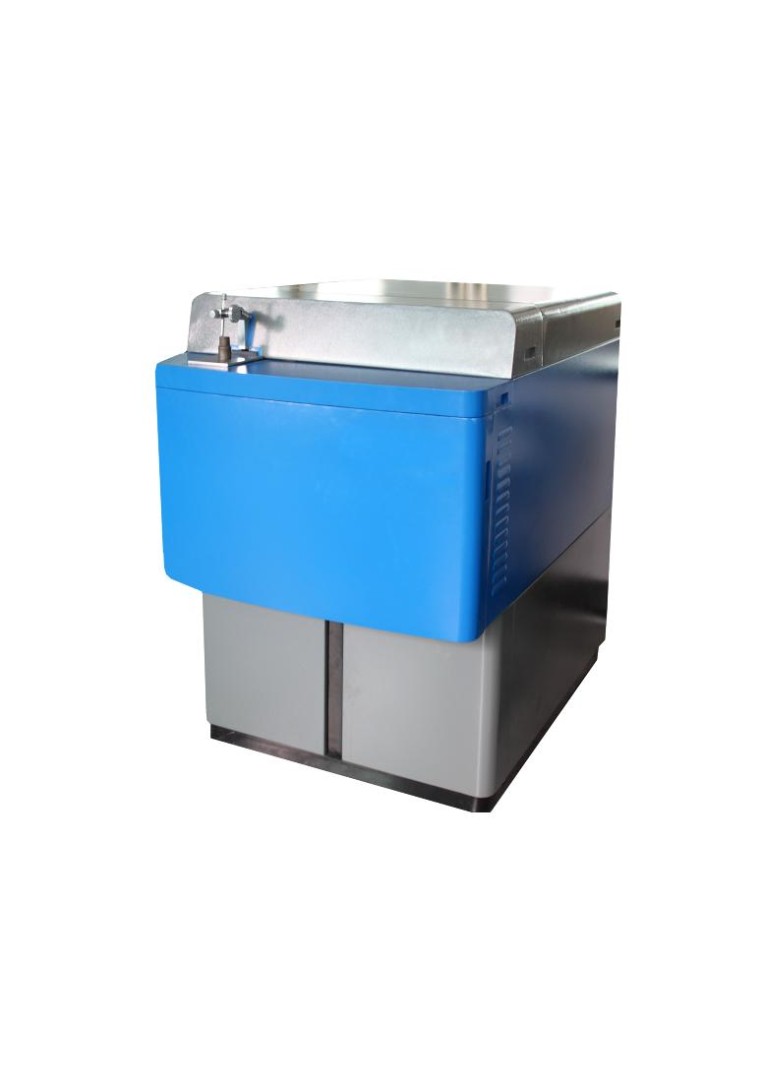

В состав оптической системы входят:
– дифракционная решетка вогнутой формы производства Carl Zeiss,
– блок детектирования спектральных линий на основе фотоэлектронных умножителей (ФЭУ/CCD) производства Hamamatsu,
– система поддержания стабильной температуры и вакуума в оптической камере.
Принцип работы анализатора:
- Образец размещается на открытом искровом стенде и фиксируется механическим прижимом.
- Генератор прожига с помощью разряда тока (искры) возбуждает в исследуемом образце световое излучение.
- Прямой эмиссионный поток света (без использования оптоволоконной среды передачи) падает на вогнутую дифракционную решетку, отражается от нее и за счет ее формы, а также физических свойств излучения, распадается на спектральные составляющие.
- Полученный спектр попадает в аналитическую систему, где ФЭУ преобразуют свет в электроны и передают сигнал в цифровую систему управления, которая состоит из ПК со специализированным ПО SPARK MASTER.
Каждый ФЭУ настроен на волну излучения определенной длины (спектральную линию) в диапазоне 120 – 900 нм, которая соответствует одному элементу в составе образца. Для каждого из элементов длины волн в спектре разные, что позволяет одновременно определять наличие в пробе нескольких элементов.
ФЭУ не только регистрирует наличие излучения определенной длины волны, но и его интенсивность, которая прямо пропорциональна массовой доле элемента в пробе.
5. Цифровая система управления вычисляет массовую долю элемента на основе данных с ФЭУ по градуировочным зависимостям, построенным на отношении интенсивности эмиссионного элемента и массовой доли элемента в стандартных градуировочных образцах.
Кроме этого, с помощью цифровой системы с ПО SPARK MASTER можно:
– контролировать процесс анализа и всех параметров прибора в режиме реального времени,
– проводить калибровку анализатора по стандартными образцам,
– обрабатывать результаты анализа, хранить и экспортировать полученные результаты.
Количество ФЭУ спектрометра CXR-1000, настроенных на детектирование определенных длин волн, называют количеством аналитических каналов.
CXR-1000 имеет две модификации, которые поддерживают разное количество аналитических каналов:
- CXR-1000M – до 60 штук;
- CXR-1000S – до 80 штук.
По остальным техническим параметрам эти модели идентичны.
Электропитание спектрометра осуществляется от однофазной сети переменного тока напряжением 220В±10% и частотой 50 Гц. Максимальная потребляемая мощность – 1500 В·А, в режиме ожидания – 300 В·А.
Преимущества использования стационарного искрового оптико-эмиссионного спектрометра CXR-1000
– В компонентную базу прибора входят высококачественные и надежные детали от производителей с мировым именем, таких как Hamamatsu и Carl Zeiss, что обеспечивает высокую чувствительность, точность и сходимость (включая долгосрочную) спектральных анализов.
– Прибор обладает низким порогом обнаружения, что позволяет распознавать самые незначительные примеси и азота и других веществ в чистых металлах и большинстве типовых сплавов.
– Система термостабилизации поддерживает постоянную температуру (30±0,2ºС) внутри оптической системы, а вакуумный насос – отрицательное давление 1,2-2,5 Па для хорошей видимости спектра.
– Микропроцессорное управление и дискретный режим работы вакуумного насоса повышает производительность анализатора, так как время его включения составляет не более 5% от общего времени работы CXR-1000.
– Эргономичный дизайн и прочная конструкция спектрометра обеспечивают его длительную и комфортную эксплуатацию.
Стационарный искровой оптико-эмиссионный спектральный анализатор CXR-1000 – высокочувствительный, точный, надежный, производительный, простой в использовании прибор.
CXR-1000 может применяться в лабораториях и цехах металлургических и других промышленных предприятий для проверки химического состава металлов и сплавов, в том числе по ходу плавления при непрерывной работе предприятия, а также для неразрушающего контроля больших металлических конструкций.
