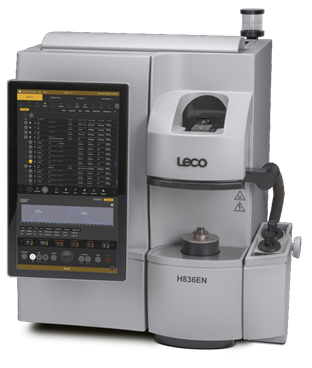

Высокоточный анализатор H-836EN производства компании LECO (США) выпускается вместо модели RHEN602 и определяет количество поверхностного и остаточного водорода путем синтеза в инертном газе с определением теплопроводности.
Диапазон концентраций водорода, доступных для определения высокоточным анализатором H-836EN, в 1 грамме образца – от 0,01 ppm до 2500 ppm).
Проверка может проводиться для алюминия и его сплавов, а также черных металлов, титана и топливных таблеток с обедненным ураном.
Анализатор LECO H-836EN состоит из:
– импульсной печи с графитовым тиглем,
– системы анализа химического состава полученных от плавления газов,
– системы охлаждения,
– системы управления.
Программируемая импульсная печь обеспечивает ступенчатый нагрев алюминия для определения сначала поверхностного, а затем растворенного водорода в его составе.
Система загрузки образцов, расположение электродов и специальные тигли обеспечивают высокую чувствительность анализов и возможность загрузки образцов различных форм и размеров.
Система анализа полученных от плавления газов (газоанализатор), в свою очередь, состоит из:
– фильтра-улавливателя примесей газов,
– системы компенсации потока газов,
– детектора теплопроводности.
Принцип действия анализатора:
- Из массы исследуемого материала отбирается и предварительно взвешивается на высокоточных электронных весах 1 грамм образца.
- Отобранная проба размещается в графитовом тигле печи, нагревается и плавится.
- В процессе плавления из вещества выделяется смесь газов, содержащая водорода (H2) для дальнейшего анализа химического состава.
- Смесь газов из печи в потоке инертного газа-носителя (гелия или аргона) через предварительные фильтры и регулятор массового расхода поступает в газоанализатор.
- Затем смесь газов проходит систему очистки от примесей через систему реагентов (ангидрон, лекосорб и т. д.) и финальный фильтр OMI®, который одновременно удаляет мельчайшие примеси кислорода, водяного пара, CO, CO2, большинство соединений серы, большинство соединений галогенов, спиртов и фенолов до уровня менее 10 частей на миллион.
- В потоке остается смесь газа-носителя и водорода.
- Объем очищенного после фильтрации газа-носителя восполняется запатентованной системой динамической компенсации потока (DFC), чтобы максимально точно посчитать водород.
- Водород в потоке инертного газа поступает в детектор теплопроводности (TC).
Возможность измерения количества водорода по теплопроводности основана на том, что у водорода и газа-носителя эта теплопроводность разная. В состав TC-детектора входят нити сопротивления, подключенные по мостовой схеме. При попадании водорода в поток газа-носителя теплоотдача от нитей меняется, датчик измеряет разбаланс в мостовой схеме и таким образом вычисляется количество водорода.

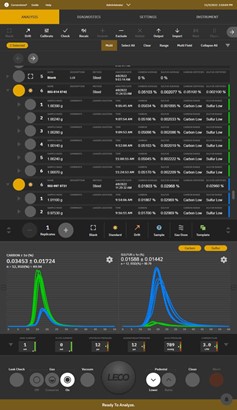

Обработка полученной от детекторов информации и вычисление итоговых значений количества водорода происходит в цифровом блоке управления со специализированным ПО CornerstoneTM, встроенном в анализатор LECO H-836EN.
В зависимости от комплектации анализатора, доступ к ПО может быть реализован с встроенной в прибор сенсорной панели и/или с ПК.
С помощью ПО CornerstoneTM пользователь может проводить:
– настройку испытаний,
– анализ и хранение полученных данных,
– диагностику оборудования,
– мониторинг испытания и температуру окружающей среды в режиме реального времени,
– инструментальную настройку.
Для обеспечения точности анализа H-836EN предварительно калибруется с помощью соответствующих государственных стандартных образцов (ГСО), вручную, по газовой дозе, а также проводятся оценочные замеры чистого газа-носителя (гелия или аргона), чтобы сократить влияние девиации прибора.
Стандартное время анализа одного образца – 90 секунд.
Электропитание анализатора LECO H-836EN осуществляется от однофазной сети переменного тока напряжением 230±10% В, частотой 50 Гц. Потребляемая мощность индукционной печи – 7500 Вт.
Преимущества использования анализатора водорода H-836EN
– Запатентованная система детекторов обеспечивает быстрые, точные, повторимые измерения водорода в концентрации от 0,01 ppm.
– Стабильная и точная работа детектора теплообмена обеспечивается дополнительной очисткой газа-носителя фильтром OMI и системой компенсации его потока.

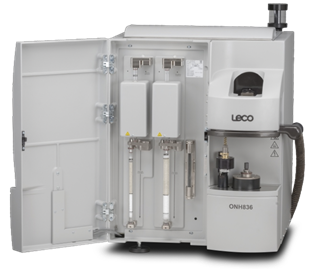

– Система трехступенчатой очистки газа-носителя от примесей паров воды, кислорода, оксида и диоксида углерода для максимальной точности анализа.
При этом быстросъемный газовый фильтр финальной очистки оборудован обходным клапаном.
– Производительная импульсная печь имеет усовершенствованную конструкцию электродов, повышающую теплообмен, для интенсивного охлаждения и стабильной работы прибора, а также оборудована светодиодным кольцом для освещения рабочей зоны.
– Эффективная встроенная система охлаждения:
- включает в себя два вентилятора постоянного тока, которые обеспечивают стабильное охлаждение независимо от перепадов сетевого напряжения и частоты;
- может быть организована по системе «жидкость-воздух»/«жидкость-жидкость» или в виде комбинации этих двух вариантов;
- уменьшает либо полностью устраняет необходимость внешнего охлаждения.
– Эргономичный дизайн и надежная конструкция анализатора обеспечивают его длительную и комфортную эксплуатацию:
- большая интуитивно понятная сенсорная панель управления на регулируемой шестиосевой штанге может быть расположена наиболее удобным для оператора образом;
- небольшое количество соединений в газовом тракте минимизирует случаи поломок, утечек или обрывов.
– Функциональное и удобное в использовании ПО CornerstoneTM предоставляет пользователю возможность вводить все настройки, управлять анализами, проводить диагностику оборудования, формировать отчеты, архивировать данные с одной сенсорной панели управления.
Оптимизированная на основе многочисленных пользовательских отзывов структура программы обеспечивает высокую производительность анализатора:
- различные панели инструментов с ползунками и выпадающим меню позволяет пользователю быстро добраться до нужной функции,
- возможность группировки выборочных данных и создание их копий упрощает ввод информации,
- автоматическое вычисление статистических данных устраняет необходимость в их дополнительной обработке оператором,
- подробное цифровое руководство по эксплуатации, анимированные инструкции по техническому обслуживанию, фотоиллюстрации и снимки экрана позволяют оператору быстро разобраться в работе прибора без обращения в сервисные службы.
Кроме этого, ПО CornerstoneTM имеет функцию мониторинга окружающей среды в режиме реального времени, представляя информацию оператору в виде наглядных анимированных схем.
– Гибкая конструкция LECO H-836EN позволяет конфигурировать его под индивидуальные условия пользователя:

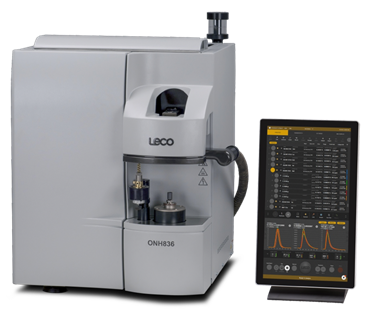

- модель с вынесенным сенсорным экраном в отдельно стоящую панель,
- модель с бесконтактным интерфейсом,
- модель, где импульсная печь вынесена в перчаточный бокс – герметичный контейнер, который предназначен для эксплуатации оборудования в отдельной контролируемой атмосфере, в том числе в радиоактивных условиях.
Оформить заявку на нестандартную конфигурацию анализатора можно у наших менеджеров.
– Для повышения скорости работы и удобства эксплуатации для анализатора также доступны опции:
- встроенная система автоочистки для минимизации времени на подготовку анализатора к работе,
- автоматический загрузчик проб (автосэмплер), на 20 штук, который позволяет анализатору работать непрерывно несколько часов,
- рециркуляторный охладитель и теплообменник типа «жидкость-жидкость» для поддержания рабочей температуры прибора при интенсивной эксплуатации,
- стабилизатор электроэнергии,
- корпус со звукоизоляцией для комфортной работы персонала в лаборатории,
- балансировочный комплект с интерфейсом.
Анализатор LECO H-836EN – точный, надежный, гибкий и производительный прибор для определения водорода в металлических образцах различных форм методом плавления в потоке инертного газа. Он позволяет проводить высокочувствительные стабильные повторяемые анализы химического газообразующих примесей в металлах и сплавах от ppm и долей ppm.
LECO H-836EN может применяться в металлургической, угольной, энергетической, горнодобывающей, авиационной, атомной отраслях и в лабораториях НИИ.
