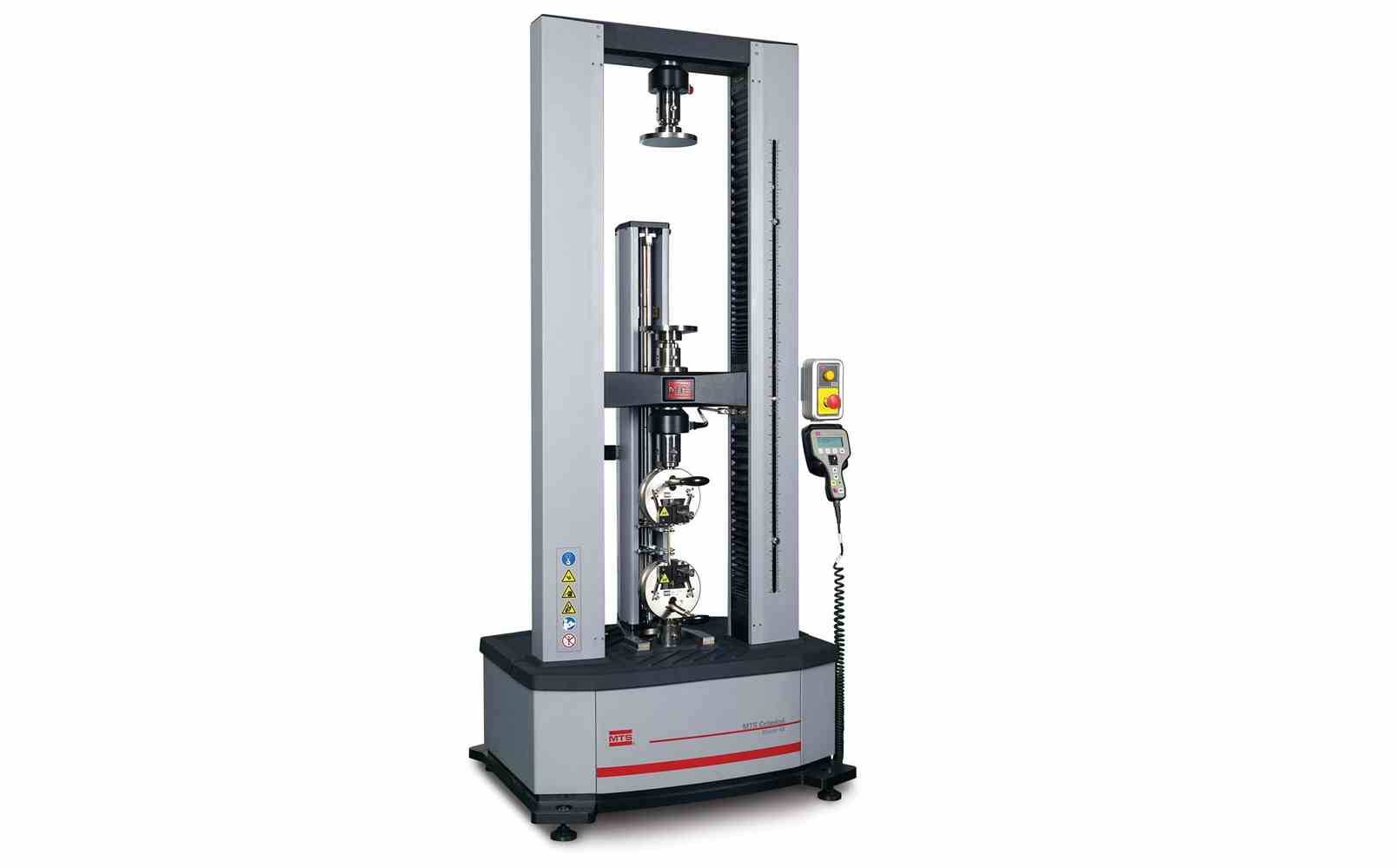

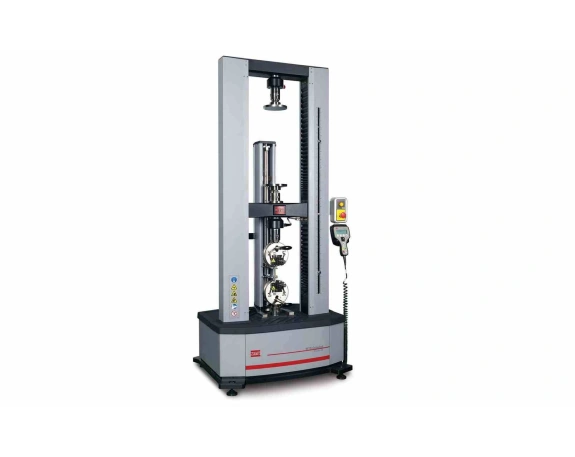

CRITERION C45.504 – двухколонная напольная электромеханическая машина производства MTS Systems Corporation (США) для проведения испытаний на растяжение, сжатие, отрыв, отслаивание и изгиб образцов с приложением силы нагрузки до 50 кН. Опционально к CRITERION C45.504 можно подключить систему моделирования окружающей среды – жидкостную ванну, печь или камеру.
Она хорошо подходит для проверки металлов, строительных компонентов, сцепок, соединений, крупных крепежных деталей, композитов, изделий из дерева.
В состав CRITERION C45.504 входят:
– две опорные колонны из материала повышенной жесткости;
– первоклассный серводвигатель переменного тока, не требующий технического обслуживания;
– усилитель мощности;
– прецизионные предварительно нагруженные шариковые винты;
– безмуфтовые приводы с пониженной вибрацией, позволяющие достичь максимальной скорости вращения при максимальном усилии;
– цифровой блок управления высокого пространственного разрешения с обратной связью;
– проводной пульт для ввода настроек и управления испытанием;
– держатель аксессуаров (захватов/пластин/креплений) с защитой от вращения;
– направляющие линейного перемещения для идеального центрирования.
Габаритные размеры CRITERION C45.504 (ВхШхГ) в стандартном исполнении – 2269х1315х957 мм при весе 1195 кг, в увеличенном – 2569х1315х957 мм при весе 1265 кг.
Конструкция аппарата предусматривает две зоны проведения испытаний высотой 1220 мм в стандартном исполнении, 1520 мм – в увеличенном, при этом длина хода траверсы составляет 1000 мм в стандартном исполнении, 1300 мм – в увеличенном.

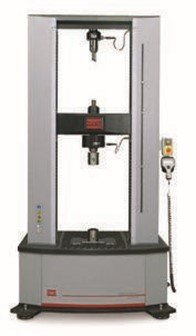

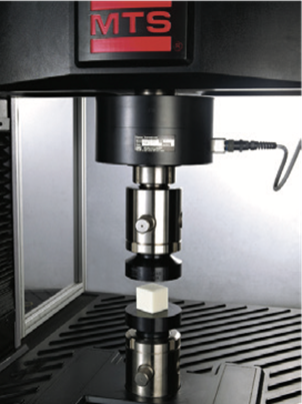

Две тестовые зоны позволяют закрепить сразу всю необходимую для испытаний оснастку, к примеру, компрессионные плиты в верхней зоне, захваты на растяжение – в нижней, и не тратить время на смену аксессуаров в дальнейшем.
Расстояние между опорными колоннами CRITERION C45.504 – 600 мм.
В цифровой блок управления входит самая современная и высокотехнологичная электроника, которая обеспечивает:
– точность позиционирования траверсы с пространственным разрешением до 0,000047 мм;
– измерение усилия, которое было приложено к образцу;
– измерение степени его деформации с погрешностью ±0,5%;
– измерение времени, затраченного на проведение испытания;
– высокоскоростное управление по замкнутому контуру (с обратной связью) и лучшую в отрасли частоту сбора данных 5000 Гц;
– проведение самодиагностики с индикацией неисправностей и состояния оборудования
– проведение автоматической проверки предельных значений положения траверсы, перегрузки, перегрева, электрического перенапряжения и т.д.
Блок управления подключается к ПК через высокоскоростной порт Ethernet и оборудован 4 цифровыми входами и 4 цифровыми выходами.
Для контроля нагрузки, деформаций и перемещений используется каскадное управление.

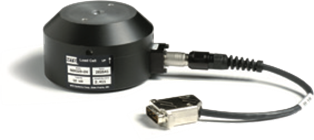

Прецизионные тензодатчики с поддержкой TEDS, входящие в систему цифровую систему управления CRITERION C45.504, обеспечивают высокую жесткость и стабильность испытаний при низкой нелинейности (чувствительность – от ±0,5% приложенного усилия в зависимости от стандарта калибровки). Они оснащены встроенными шунтирующими резисторами, облегчающими калибровку для поддержания высокой точности, а также защищают машину от перегрузки.
Чтобы повысить эффективность и снизить вероятность ошибки оператора они имеют функцию самоидентификации TEDS (IEEE 1451.4). Это позволяет машине работать по системе «plug & play», когда при ее включении все данные автоматически передаются в управляющий ПК и выполняется автоматическая настройка и калибровка.
Удобный эргономичный пульт управления позволяет оператору проводить запуск, остановку, приостановку и позиционирование траверсы, находясь рядом с испытуемым образцом. На дисплее пульта отображаются данные о процессе и результате испытания, а также о состоянии системы.
Для CRITERION C45.504 с помощью пульта управления или через подключенный ПК со специализированным ПО Test Suite TW можно задать:
– значения силовой нагрузки в дискретном диапазоне 1/2,5/5/10/20/30/50 кН;
– скорость движения траверсы (скорость проверки) в диапазоне от 0,005 до 750 мм/мин с точностью ±0,1% от установленного значения при скорости ≥ 0,01 мм/мин, ±0,2% – при скорости < 0,01 мм/мин.
Для CRITERION C45.504 предусмотрено электропитание от однофазной сети переменного тока 200-230В/50-60Гц. Потребляемая мощность составляет 2400 Вт, ток – 12 А.
Преимущества использования электромеханической испытательной машины MTS CRITERION C45.504
– Высокая производительность CRITERION C45.504 позволяет быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Специальное ПО TestSuite TW, которое поставляется в базовом комплекте с машиной позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
В функционал ПО входит:
- разработка сложных многоступенчатых и цикличных проверок для сложных материалов и отслеживание их результатов на мониторе ПК в режиме реального времени;
- работа со встроенной базой основных шаблонов испытаний: 5 – на растяжение, 2 – на изгиб, 5 – на отслаивание и 3 – на сжатие;
- использование встроенных и возможность добавления новых расширенных в соответствии с различными стандартами (ГОСТ, ASTM, ISO, EN, DIN, BS и др.) шаблонов проведения испытаний;
- возможность легко и быстро внести свои изменения в существующие шаблоны и сохранить их как пользовательские;
- сохранение данных о предыдущих испытаниях и создание на их основе шаблонов позволяет сделать все тесты воспроизводимыми для дальнейшего использования с новыми образцами в серийном производстве;
- создание различных отчетов, как в формате электронной таблице, так и в виде графиков, в том числе сложных, на основе нескольких испытаний;
- возможность конвертировать методики из ПО TestWorks® 4 в шаблоны TW для использования с программным обеспечением MTS TestSuite TW;
- разделение доступа и полномочий для разработчика испытания, оператора и администратора.
Модульная архитектура ПО TestSuite TW позволяет легко адаптировать его под индивидуальные потребности производственных компаний и научно-исследовательских лабораторий.
– Рабочая поверхность несущей рамы CRITERION C45.504 оснащена прочными защитными резиновыми ковриками с формованными краями, предотвращающими скатывание инструментов, и встроенной канавкой для отвода жидкости и мусора. Они продлевают срок службы и повышают удобство использования рабочей зоны машины.
– Производитель при разработке CRITERION C45.504 предусмотрел различные меры обеспечения безопасности при проведении испытаний, соответствующие международным директивам и стандартам РФ:
- система индикации, которая информирует оператора, включен ли привод подвижной траверсы и готова ли машина к тестированию;
- электронный стопор;
- механически регулируемые пределы для остановки траверсы в заданных точках;
- устройство для защиты двигателя от перегрева, автоматически отключающее его питание;
- проводной пульт управления позволяет оператору при настройке и управлении испытанием отойти на безопасное расстояние;
- возможность устанавливать ограничения для нагрузки, удлинения, напряжения или любого другого регулируемого параметра;

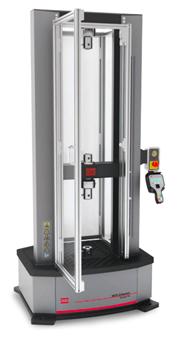

- по запросу в расширенном комплекте поставляется поликарбонатное алюминиевое защитное ограждение с автоматизированной системой блокировки дверцы или замедления движения траверсы при ее открывании.
Электромеханическая испытательная машина CRITERION C45.504 по обеспечению безопасности полностью соответствует требованиям ГОСТ-Р, Директивы по оборудованию 2006/42/EC, Директивы по низкому напряжению 2014/35/EC и Директивы по электромагнитной совместимости 2014/30/EC, а также имеет сертификат TUV.

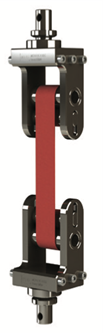

– Для организации испытаний самых различных материалов и образцов, помимо защитного ограждения, производитель разработал широкий ряд аксессуаров и дополнений: захваты (кнехты, тиски, ножницы, цапфы, клиновые и т. д.), компрессионные пластины, крепления и системы моделирования окружающей среды (жидкостные ванны, высокотемпературные печи, прочные камеры для испытаний пламенем, влагой и едкими веществами).
Все эти приспособления делятся на серии:
- Adwanced – для научных исследований по разработке новых материалов,
- Fundamental – для стандартных проверок на производстве,
- The Bionix – для испытаний в сфере биомедицины, в том числе в жидкостной среде, нагретой до температуры тела.

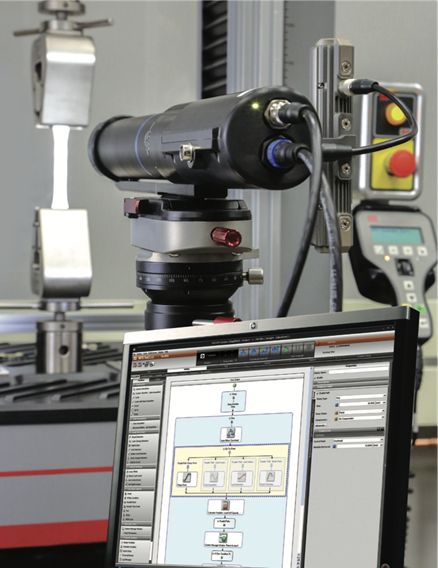

Кроме этого, для испытательных машин CRITERION компания MTS разработала самый полный и высокопроизводительный в мире набор прецизионных инструментов: датчики перемещения, различные аксиальные, диаметральные, поперечные и двухосные экстензометры в бесконтактном лазерном или видео-исполнении.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.

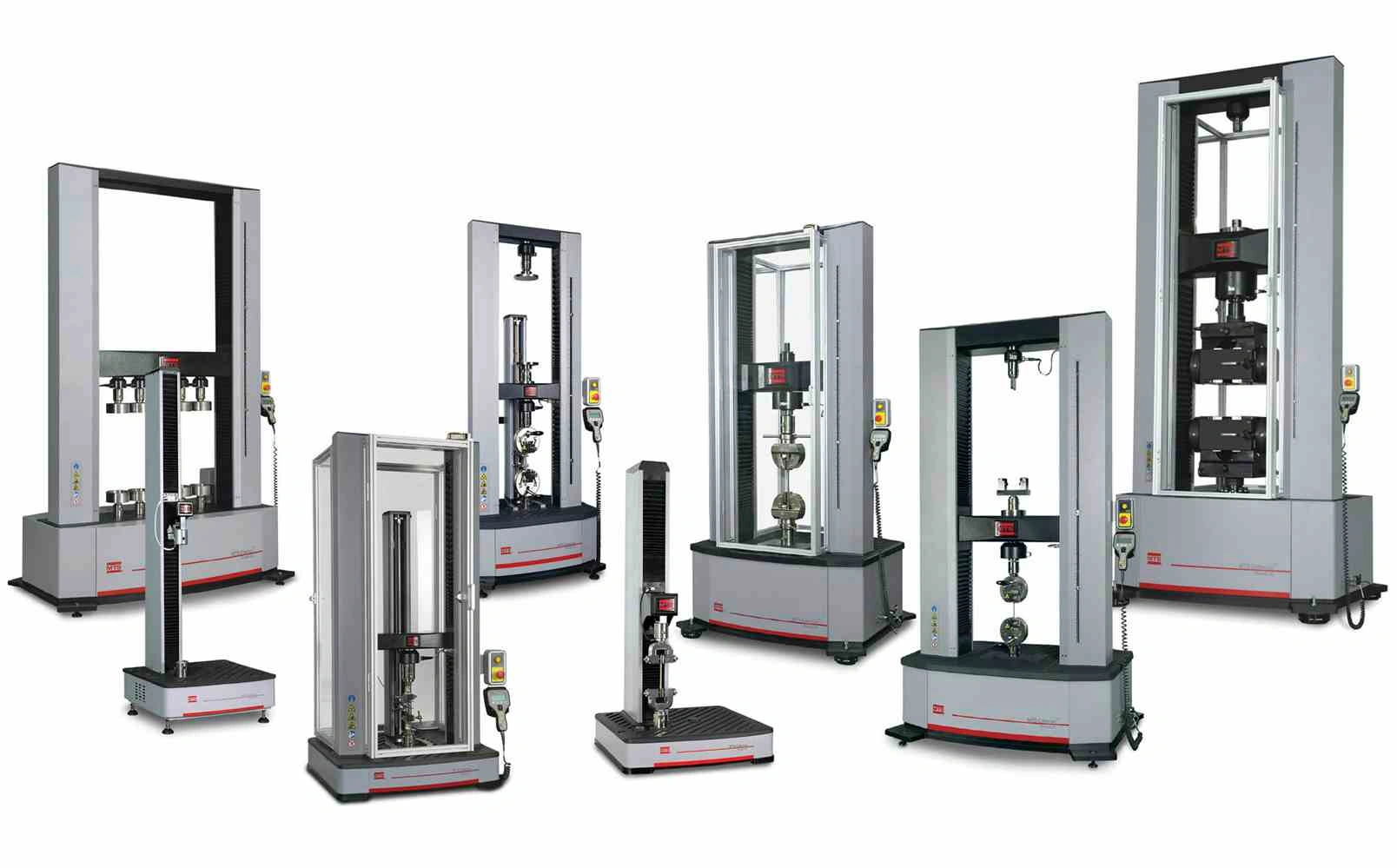

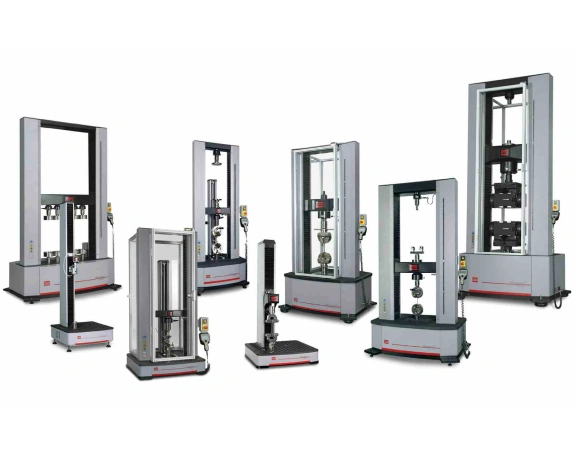

Электромеханические испытательные машины CRITERION серии 40 – универсальные, высокотехнологичные, точные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и биомедицине. Прецизионные технологии, применяемые в конструкции данных машин, позволяют проводить проверки даже в самых требовательных к точности испытаний отраслях, таких как аэрокосмическая, авиационная, атомная, оборонная.
