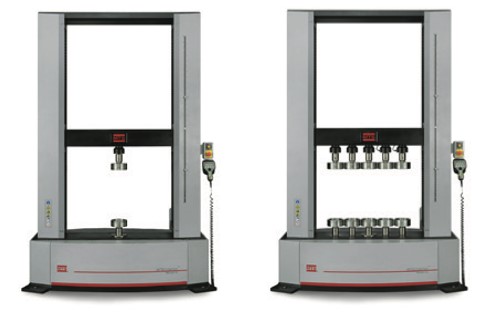

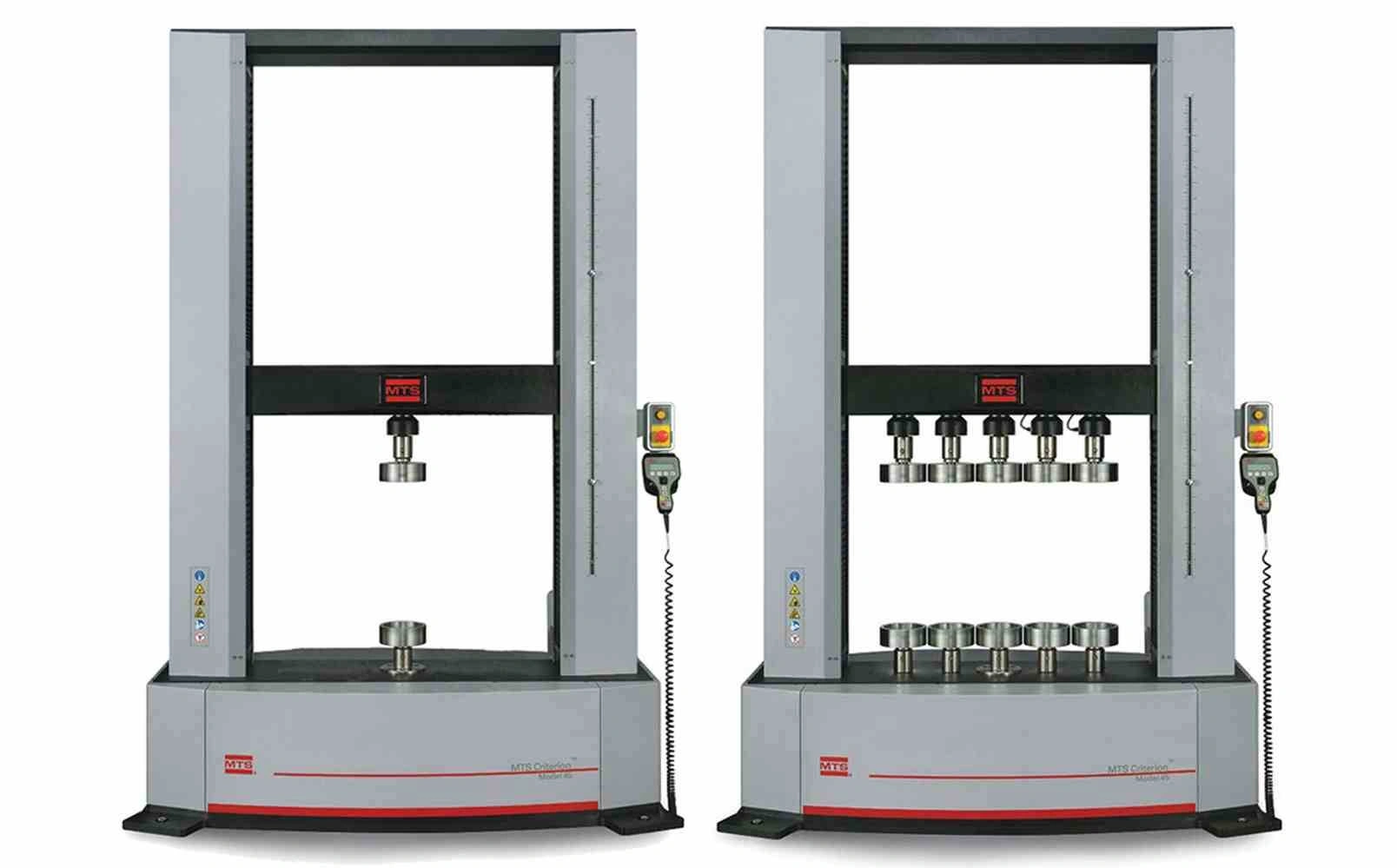

CRITERION C45.504 WIDE – двухколонная напольная электромеханическая машина производства MTS Systems Corporation (США) для проведения испытаний на растяжение, сжатие, отрыв, отслаивание и изгиб образцов с приложением силы нагрузки до 50 кН. Это модификация модели C45.504 с расширенной рабочей зоной для испытаний больших образцов. Особенностью данной модели является возможность установить в рабочую несколько держателей для образцов (многопозиционность).
Опционально к CRITERION C45.504 WIDE можно подключить систему моделирования окружающей среды – жидкостную ванну, печь или камеру.
Она хорошо подходит для проверки металлов, геотекстиля, строительных компонентов, композитов, изделий из дерева.
В состав CRITERION C45.504 WIDE входят:
– две опорные колонны из материала повышенной жесткости;
– первоклассный серводвигатель переменного тока, не требующий технического обслуживания;
– усилитель мощности;
– прецизионные предварительно нагруженные шариковые винты;
– безмуфтовые приводы с пониженной вибрацией, позволяющие достичь максимальной скорости вращения при максимальном усилии;
– цифровой блок управления высокого пространственного разрешения с обратной связью;
– проводной пульт для ввода настроек и управления испытанием;
– держатели аксессуаров (захватов/пластин/креплений) с защитой от вращения;
– направляющие линейного перемещения для идеального центрирования.
Габаритные размеры CRITERION C45.504 WIDE (ВхШхГ) – 2554х1710х957 мм при весе 1700 кг.
Конструкция аппарата предусматривает одну зону проведения испытаний высотой 1520 мм, при этом длина хода траверсы составляет 1300 мм.
Расстояние между опорными колоннами CRITERION C45.504 WIDE – 1000 мм.
В цифровой блок управления входит самая современная и высокотехнологичная электроника, которая обеспечивает:
– точность позиционирования траверсы с пространственным разрешением до 0,000047 мм;
– измерение усилия, которое было приложено к образцу;
– измерение степени его деформации с погрешностью ±0,5%;
– измерение времени, затраченного на проведение испытания;
– высокоскоростное управление по замкнутому контуру (с обратной связью) и лучшую в отрасли частоту сбора данных 5000 Гц;
– проведение самодиагностики с индикацией неисправностей и состояния оборудования
– проведение автоматической проверки предельных значений положения траверсы, перегрузки, перегрева, электрического перенапряжения и т.д
Блок управления подключается к ПК через высокоскоростной порт Ethernet и оборудован 4 цифровыми входами и 4 цифровыми выходами.
Для контроля нагрузки, деформаций и перемещений используется каскадное управление.
Прецизионные тензодатчики с поддержкой TEDS, входящие в систему цифровую систему управления CRITERION C45.504 WIDE, обеспечивают высокую жесткость и стабильность испытаний при низкой нелинейности (чувствительность – от ±0,5% приложенного усилия в зависимости от стандарта калибровки). Они оснащены встроенными шунтирующими резисторами, облегчающими калибровку для поддержания высокой точности, а также защищают машину от перегрузки.
Чтобы повысить эффективность и снизить вероятность ошибки оператора они имеют функцию самоидентификации TEDS (IEEE 1451.4). Это позволяет машине работать по системе «plug & play», когда при ее включении все данные автоматически передаются в управляющий ПК и выполняется автоматическая настройка и калибровка.
Удобный эргономичный пульт управления позволяет оператору проводить запуск, остановку, приостановку и позиционирование траверсы, находясь рядом с испытуемым образцом. На дисплее пульта отображаются данные о процессе и результате испытания, а также о состоянии системы.
Для CRITERION C45.504 WIDE с помощью пульта управления или через подключенный ПК со специализированным ПО Test Suite TW можно задать:
– значения силовой нагрузки в дискретном диапазоне 1/2,5/5/10/20/30/50 кН;
– скорость движения траверсы (скорость проверки) в диапазоне от 0,005 до 750 мм/мин с точностью ±0,1% от установленного значения при скорости ≥ 0,01 мм/мин, ±0,2% – при скорости < 0,01 мм/мин.
Для CRITERION C45.504 WIDE предусмотрено электропитание от однофазной сети переменного тока 200-230В/50-60Гц. Потребляемая мощность составляет 2400 Вт, ток – 12 А.
Преимущества использования электромеханической испытательной машины MTS CRITERION C45.504 WIDE
– Высокая производительность CRITERION C45.504 WIDE позволяет быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Специальное ПО TestSuite TW, которое поставляется в базовом комплекте с машиной позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
В функционал ПО входит:
- разработка сложных многоступенчатых и цикличных проверок для сложных материалов и отслеживание их результатов на мониторе ПК в режиме реального времени;
- работа со встроенной базой основных шаблонов испытаний: 5 – на растяжение, 2 – на изгиб, 5 – на отслаивание и 3 – на сжатие;
- использование встроенных и возможность добавления новых расширенных в соответствии с различными стандартами (ГОСТ, ASTM, ISO, EN, DIN, BS и др.) шаблонов проведения испытаний;
- возможность легко и быстро внести свои изменения в существующие шаблоны и сохранить их как пользовательские;
- сохранение данных о предыдущих испытаниях и создание на их основе шаблонов позволяет сделать все тесты воспроизводимыми для дальнейшего использования с новыми образцами в серийном производстве;
- создание различных отчетов, как в формате электронной таблице, так и в виде графиков, в том числе сложных, на основе нескольких испытаний;
- возможность конвертировать методики из ПО TestWorks® 4 в шаблоны TW для использования с программным обеспечением MTS TestSuite TW;
- разделение доступа и полномочий для разработчика испытания, оператора и администратора.
Модульная архитектура ПО TestSuite TW позволяет легко адаптировать его под индивидуальные потребности производственных компаний и научно-исследовательских лабораторий.
– Рабочая поверхность несущей рамы CRITERION C45.504 WIDE оснащена прочными защитными резиновыми ковриками с формованными краями, предотвращающими скатывание инструментов, и встроенной канавкой для отвода жидкости и мусора. Они продлевают срок службы и повышают удобство использования рабочей зоны машины.
– Производитель при разработке CRITERION C45.504 WIDE предусмотрел различные меры обеспечения безопасности при проведении испытаний, соответствующие международным директивам и стандартам РФ:
- система индикации, которая информирует оператора, включен ли привод подвижной траверсы и готова ли машина к тестированию;
- электронный стопор;
- механически регулируемые пределы для остановки траверсы в заданных точках;
- устройство для защиты двигателя от перегрева, автоматически отключающее его питание;
- проводной пульт управления позволяет оператору при настройке и управлении испытанием отойти на безопасное расстояние;
- возможность устанавливать ограничения для нагрузки, удлинения, напряжения или любого другого регулируемого параметра;
- по запросу в расширенном комплекте поставляется поликарбонатное алюминиевое защитное ограждение с автоматизированной системой блокировки дверцы или замедления движения траверсы при ее открывании.
Электромеханическая испытательная машина CRITERION C45.504 WIDE по обеспечению безопасности полностью соответствует требованиям ГОСТ-Р, Директивы по оборудованию 2006/42/EC, Директивы по низкому напряжению 2014/35/EC и Директивы по электромагнитной совместимости 2014/30/EC, а также имеет сертификат TUV.
– Для организации испытаний самых различных материалов и образцов, помимо защитного ограждения, производитель разработал широкий ряд аксессуаров и дополнений: захваты (кнехты, тиски, ножницы, цапфы, клиновые и т. д.), компрессионные пластины, крепления и системы моделирования окружающей среды (жидкостные ванны, высокотемпературные печи, прочные камеры для испытаний пламенем, влагой и едкими веществами).
Все эти приспособления делятся на серии:
- Adwanced – для научных исследований по разработке новых материалов,
- Fundamental – для стандартных проверок на производстве,
- The Bionix – для испытаний в сфере биомедицины, в том числе в жидкостной среде, нагретой до температуры тела.
Кроме этого, для испытательных машин CRITERION компания MTS разработала самый полный и высокопроизводительный в мире набор прецизионных инструментов: датчики перемещения, различные аксиальные, диаметральные, поперечные и двухосные экстензометры в бесконтактном лазерном или видео-исполнении.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.

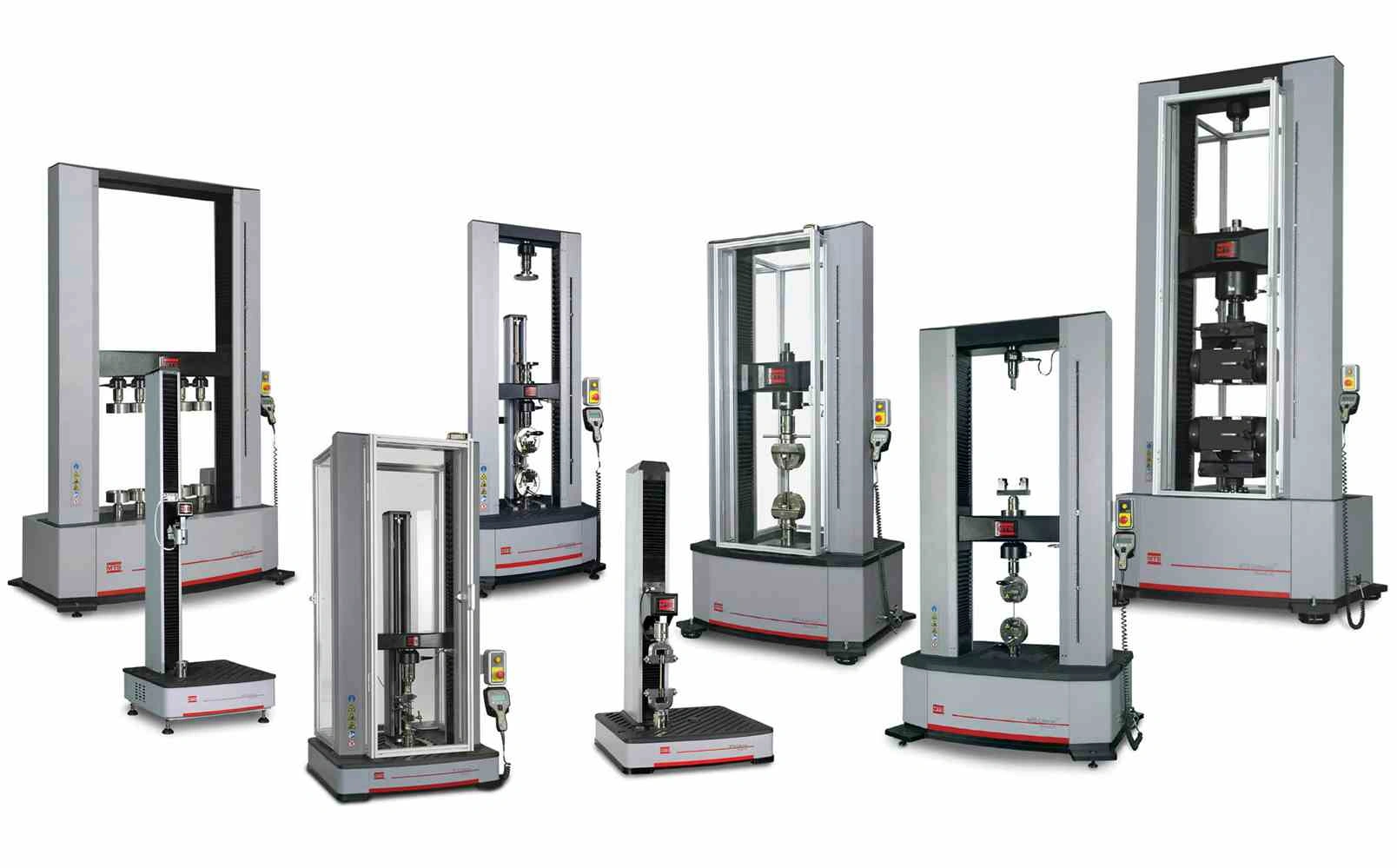

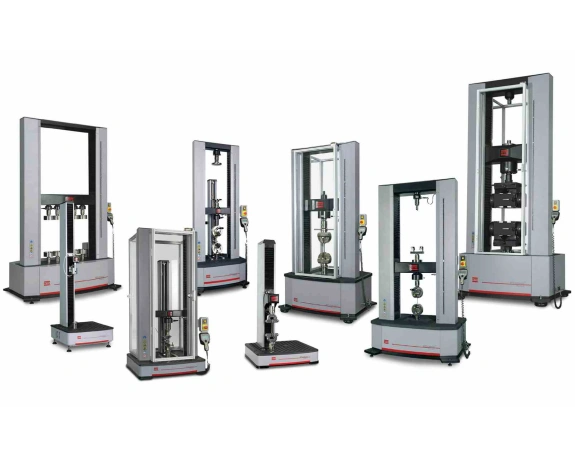

Электромеханические испытательные машины CRITERION серии 40 – универсальные, высокотехнологичные, точные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и биомедицине. Прецизионные технологии, применяемые в конструкции данных машин, позволяют проводить проверки даже в самых требовательных к точности испытаний отраслях, таких как аэрокосмическая, авиационная, атомная, оборонная.
