SYNERCON ES-S.50 – это электромеханическая машина, предназначенная для проведения испытаний различных материалов на прочность по методикам ASTM, ISO, ГОСТ как в лабораторных, так и в промышленных условиях.
Для этой цели испытываемый материал может подвергаться растяжению, сжатию, изгибу, проверке на расслаивание в режиме статического нагружения, а SYNERCON ES-S.50 при этом измеряет усилие, которое было приложено к образцу, степень его деформации, а также затраченное на проверку время.
С помощью данной электромеханической машины можно проводить испытания разрабатываемых сплавов, полимерных и композитных материалов, а также керамики, в различных сферах промышленности, таких как аэрокосмическая, авиационная, автомобильная, медицинская, энергетическая и др.

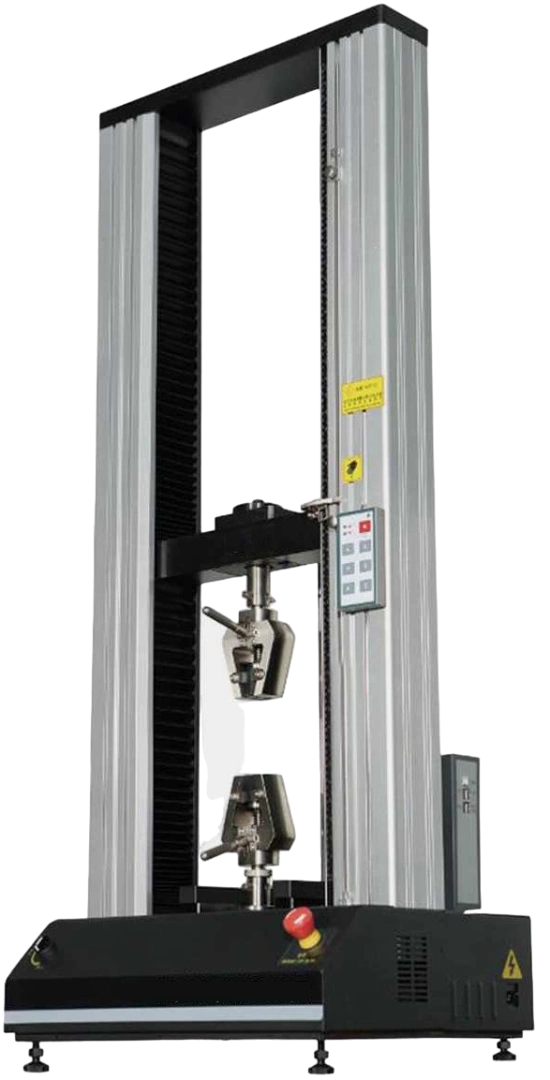

SYNERCON ES-S.50 состоит из прочного основания с установленными на нем двумя направляющими колоннами, подвижной траверсы с силовым приводом, а также держателей образцов. Между основанием и подвижной траверсой располагается рабочая зона аппарата. Ее ширина – 395 мм, а высота – 1000 мм.

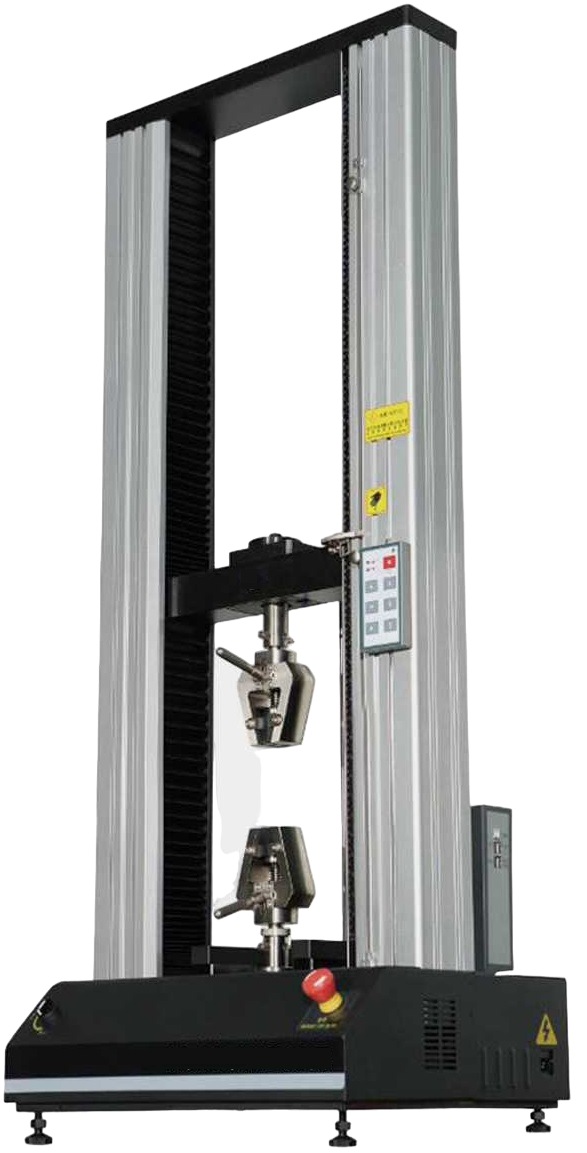

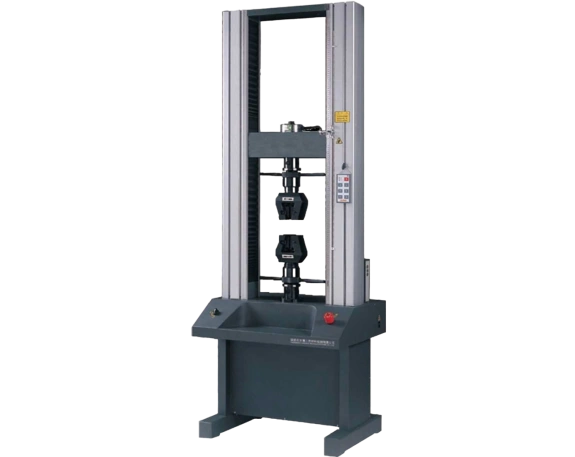

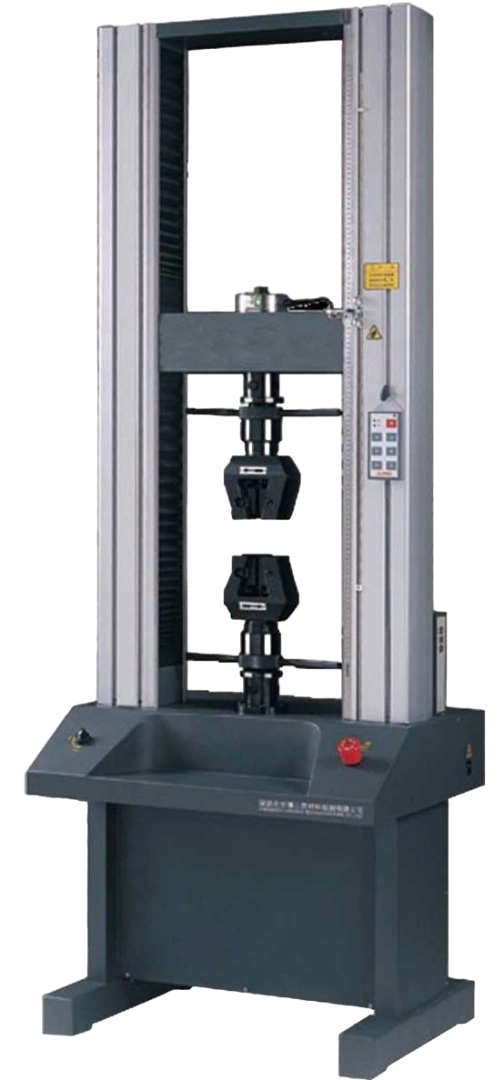

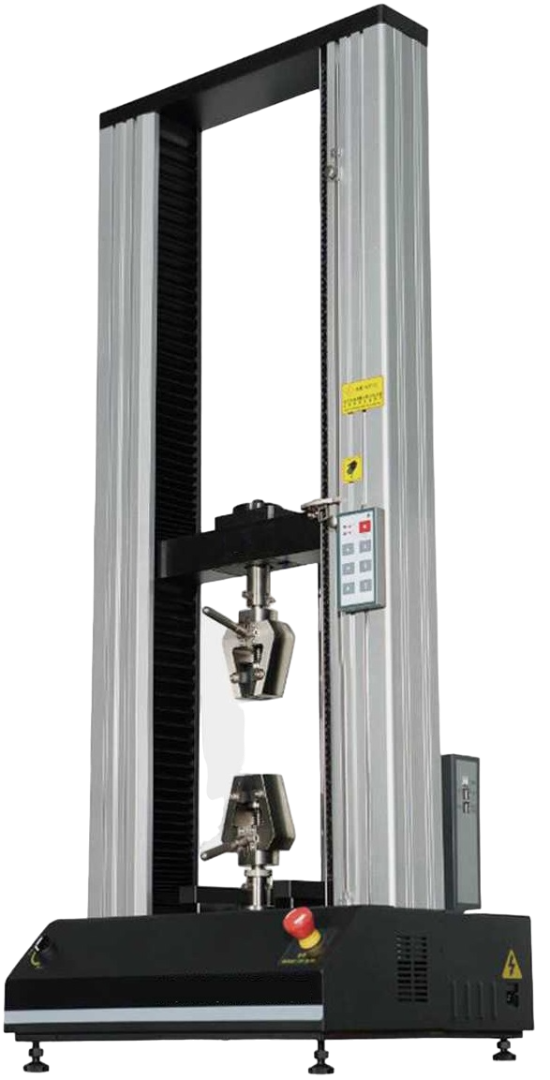

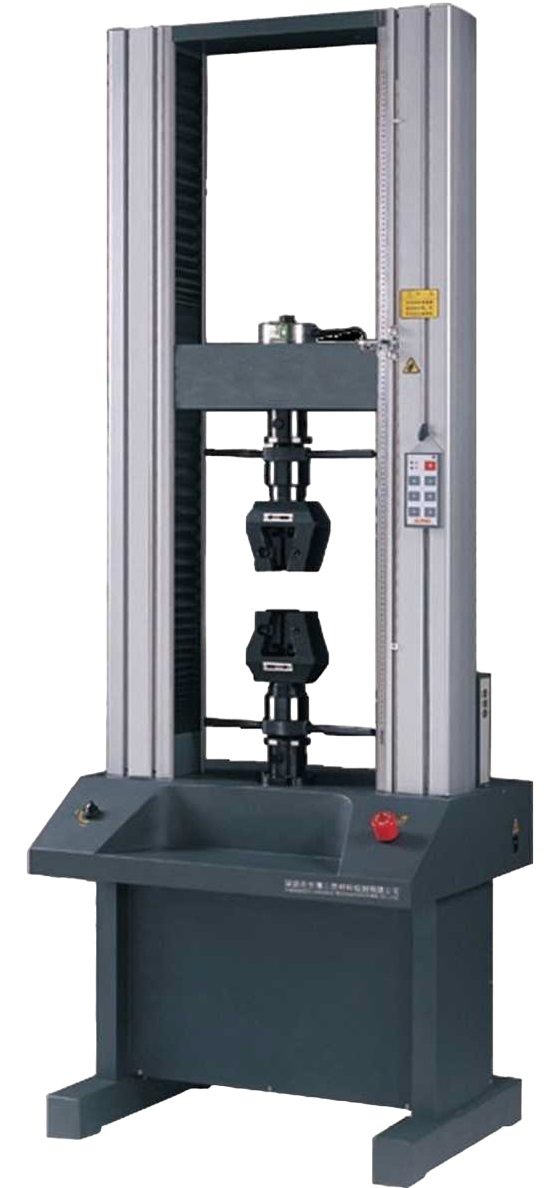

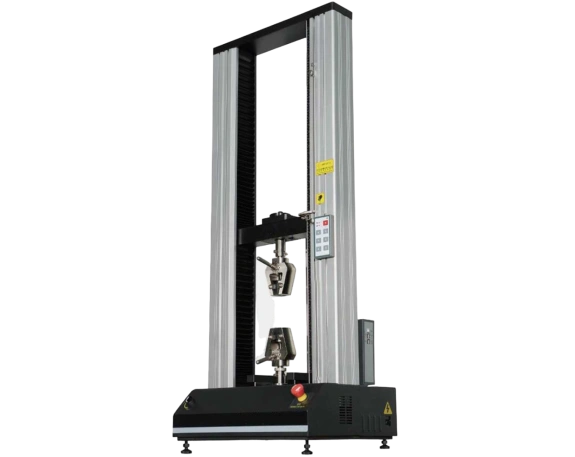

По желанию заказчика данная модель может быть изготовлена в настольном или в напольном варианте (для уточнения заказа обращайтесь к нашим менеджерам).
SYNERCON ES-S.50 оборудована датчиками, которые фиксируют информацию, полученную в ходе проверки, и передают ее для дальнейшего управления процессом испытания.
Управление SYNERCON ES-S.50 осуществляется с персонального компьютера, на который установлено специальное ПО, через встроенный электронный управляющий блок (БУ).
ПО для SYNERCON ES-S.50 позволяет задать:
– силу приложения нагрузки в диапазоне дискретных значений 50/25 кН;
– скорость перемещения траверсы от 0,01 до 500 мм/мин;
– многоступенчатые испытания с изменением параметров в процессе проверки.
Чтобы провести испытание, необходимо:
- Прочно зафиксировать образец в держателях.
- Включить силовой привод, запустив его электродвигатель.
- Привод начнет движение по направляющим колоннам на растяжение либо на сжатие образца. Таким образом электромеханическая машина прикладывает усилие, чтобы деформировать испытуемый материал. В течение этого процесса датчики фиксируют величину прикладываемой силы и степень деформации (то есть дистанцию, на которую продвинулась подвижная траверса при заданном усилии), а также передают эту информацию БУ.
- Сбор, анализ и хранение результатов, а также управление процессом испытаний, производится ПК, подключенным к БУ SYNERCON ES-S.
После завершения испытаний ПО формирует протокол, соответствующий выбранной методике (ASTM, ISO, ГОСТ), и автоматически сохраняет его в базе данных.
SYNERCON ES-S.50 подключается к стандартной однофазной сети переменного тока 220В/50Гц и потребляет 1500 Вт.
Преимущества использования электромеханической испытательной машины SYNERCON ES-S.50
Для ПО SYNERCON ES-S.50 доступен широкий функционал, который позволяет автоматизировать процесс проверки, упростить анализ полученных данных и составление документов с итогами испытаний:
– Визуализация измеренных данных в виде масштабируемых графиков в различных системах координат: «Сила нагрузки – Деформация», «Сила нагрузки – Время», «Деформация – Время».
– Отображение одного или нескольких графиков измерений в реальном времени на мониторе ПК.
– Выполнение расчетов необходимых характеристик прочности объекта проверки, в том числе относительных, таких как временное сопротивление разрыву, предел текучести, относительное удлинение и другие.
– Одновременный анализ серии испытаний с разными комбинациями (более 10 шт.).
– Для удобства анализа несколько графиков могут быть наложены друг на друга, выполнено увеличение выбранного сегмента и выделение выбранных точек кривой графика.
– Сохранения шаблонов, в том числе и многоступенчатых испытаний, где изначально задается несколько значений нагрузок, скоростей движения траверсы, скоростей нагружения, а также порядок следования параметров).
– Редактирование встроенных шаблонов протоколов испытаний под индивидуальный запрос.
– Добавление методик, стандартов и других документов и создание на их основе новых шаблонов.
Для проверки некоторых образцов и для соблюдения определенных методик производитель разработал специальную оснастку держателей. При необходимости, она поставляется в дополнительной комплектации прибора. Подобрать и заказать нужный аксессуар вам помогут наши менеджеры.

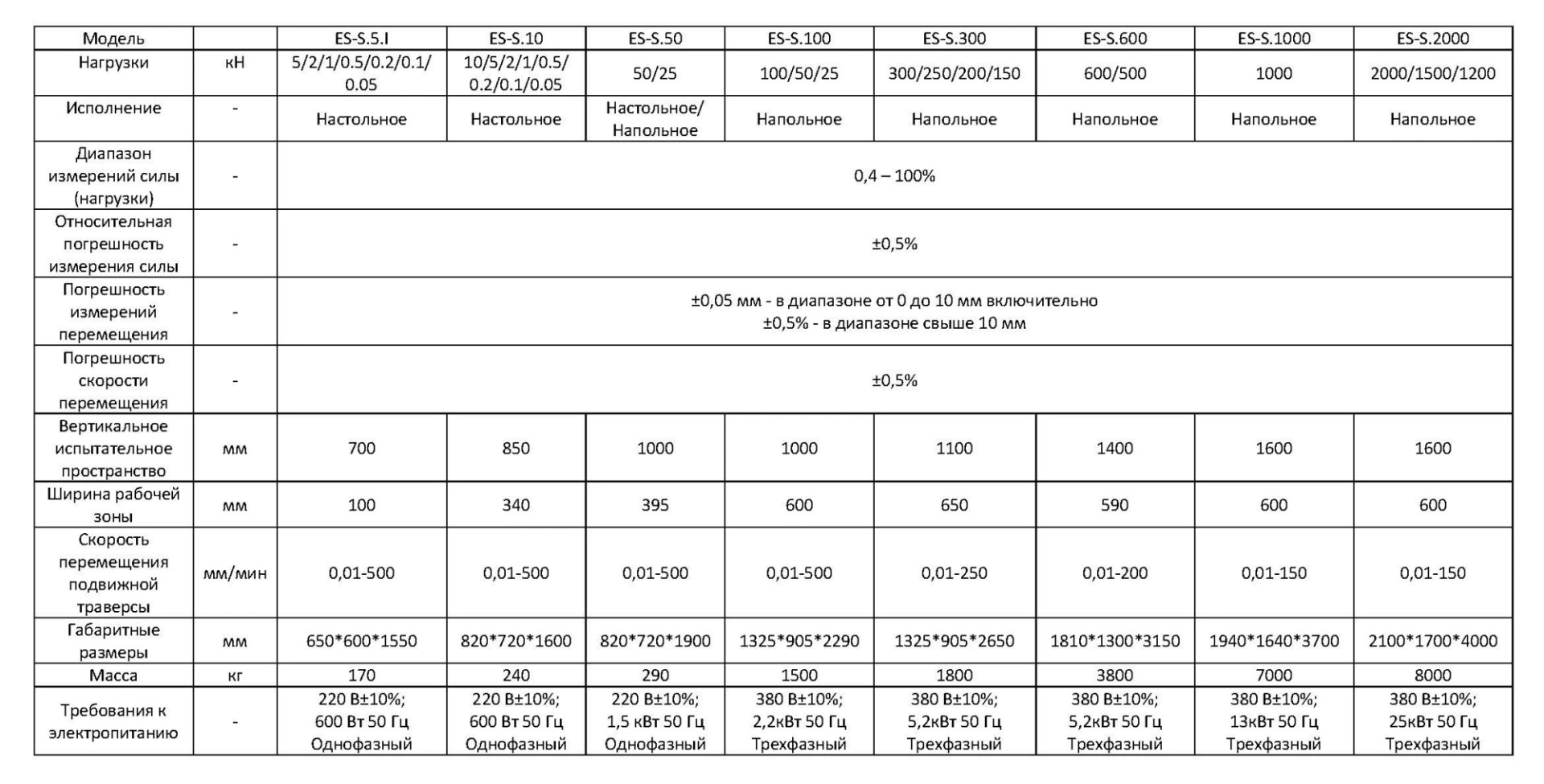

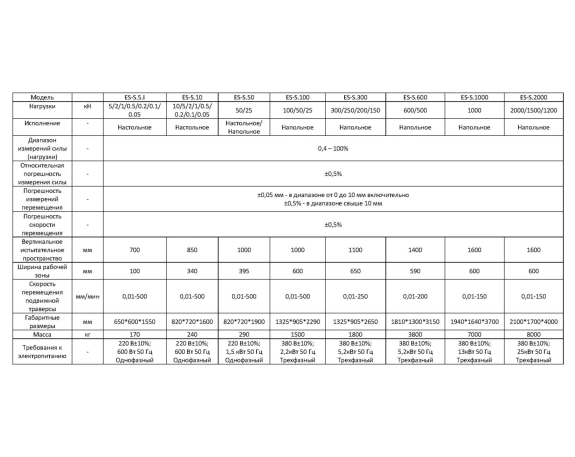

Электромеханическая испытательная машина SYNERCON ES-S.50 – самая мощная из серии ES-S в настольном исполнении, ее масса – 290 кг, габаритные размеры – 820х720х1900 мм и единственная из аппаратов серии ES-S может быть выполнена как в настольном, так и напольном вариантах.
