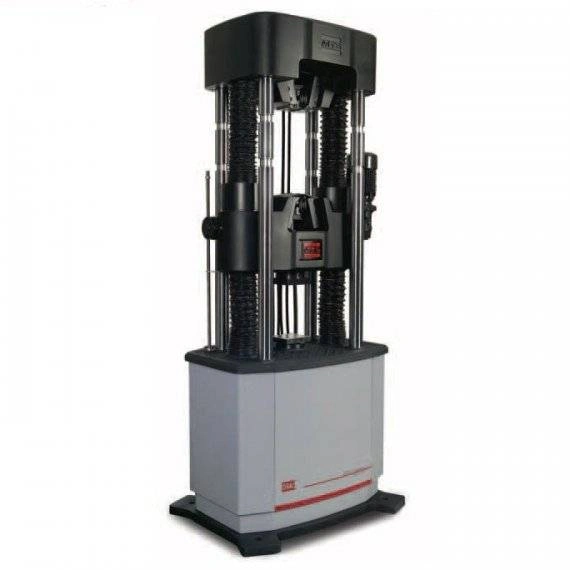

CRITERION C64.106 – шестиколонная гидравлическая машина производства MTS Systems Corporation (США) для проведения испытаний на растяжение, деформацию и сжатие высокопрочных металлических и неметаллических изделий и материалов различных форм и размеров с приложением силы нагрузки 1000 кН.
Опционально к CRITERION C64.106 можно подключить систему моделирования окружающей среды – жидкостную ванну, печь или камеру.
Она хорошо подходит для проверки труб, проволоки, кабеля, арматуры, сварных изделий, композитных и строительных материалов.
Параметры совместимых с данной машиной объектов испытаний:
- диаметр круглых образцов – от 15 до 55 мм;
- толщина плоских образцов – от 2 до 40 мм.
В состав CRITERION C64.106 входят:
– шесть опорных колонн из материала повышенной жесткости;
– гидравлический привод MTS с сервоуправлением и гидроклапаном для быстрого возврата;
– подвижная траверса;
– держатели для образцов и аксессуаров (захватов/пластин/креплений) с защитой от вращения в верхней зоне испытания;
– компрессионные пластины (размером 220х220 мм) в нижней зоне испытания;
– цифровой блок управления – интегрированная операционная платформа (ИОП) с обратной связью и энкодерами для измерения положения подвижной траверсы с высоким пространственным разрешением;
– проводной пульт для ввода настроек и управления испытанием;
– держатель аксессуаров (захватов/пластин/креплений) с защитой от вращения;
– направляющие линейного перемещения для идеального центрирования.
Конструкция несущей рамы предусматривает две зоны проведения испытаний: верхняя – на растяжение, нижняя – на сжатие.
ИОП, благодаря высокочувствительным датчикам, контроллерам и другим высокотехнологичным компонентам, обеспечивает:
– измерение усилия в диапазоне 1 – 100% от номинального значения при калибровке по стандартам ISO 7500 класс 0.5 или ASTM E4 либо в диапазоне 0,5 – 1% – при калибровке по стандарту ISO 7500 класс 1;
– точность перемещения траверсы ±1% от заданного значения;
– точность деформации в соответствии со стандартами ASTM E83/ISO 8513;
– измерение времени, затраченного на проведение испытания;
– высокоскоростное управление по замкнутому контуру (с обратной связью) и частоту сбора данных 1000 Гц;
– проведение самодиагностики с индикацией неисправностей и состояния оборудования
– проведение автоматической проверки предельных значений положения траверсы, перегрузки, перегрева, электрического перенапряжения и т.д.
Удобный эргономичный пульт управления позволяет оператору проводить запуск, остановку, приостановку и позиционирование траверсы, находясь рядом с испытуемым образцом.
Для CRITERION C64.106 можно задать:
– скорость движения привода (поршня) в диапазоне от 0,5 до 90 мм/мин. При этом подвижная траверса перемещается с постоянной скоростью 200 мм/мин, а длина хода поршня составляет 250 мм.
Габаритные размеры несущей рамы CRITERION C64.106 (ВхШхГ) в стандартном исполнении – 2720х1310х910 мм при весе 5250 кг, в увеличенном – 3130х1310х910 мм при весе 5400 кг.
Расстояние между опорными колоннами CRITERION C64.106 – 520 мм.
Максимальный участок растяжения образца для данной машины – от 30 до 790 мм в стандартном исполнении, от 50 до 1150 мм – в увеличенном.
Максимальный участок сжатия – от 130 до 910 мм в стандартном исполнении, от 175 до 1280 мм – в увеличенном.
Габаритные размеры ИОП – 1040х720х1900 мм при весе 400 кг.
Для CRITERION C64.106 предусмотрено электропитание от промышленной трехфазной сети переменного тока 400В/50Гц или 480В/60Гц.
Преимущества использования гидравлической испытательной машины MTS CRITERION C64.106
– Высококачественный привод MTS с гидроклапаном и системой бесступенчатого нагружения обеспечивает быстродействие испытательной машины и стабильную работу на низких скоростях.
– Две тестовые зоны сокращают время подготовки к проведению испытаний, так как позволяют закрепить сразу всю необходимую оснастку, а также экономят место в помещении, позволяя использовать одну машину для различных методов проверки.
– Современные технологические электронные компоненты в составе цифрового блока управления позволяют автоматизировать процесс испытаний, а также обеспечивают высокую точность измерений.
– Универсальное, легкое в применении программное обеспечение TestWorks с набором методов испытаний, соответствующих требованиям стандартов (ASTM, ISO, DIN, EN, BS и др.), которое поставляется в базовом комплекте с машиной, позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
– Быстродействие, высокая точность и возможность автоматизации работы CRITERION C64.106 позволяют эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Эргономичный промышленный дизайн CRITERION C64.106, низкий уровень производимого шума, компактный интегрированный модуль управления, надежная защита тестовой зоны резиновым ковриком, препятствующим скатыванию инструментов и образцов, съемные панели для облегчения доступа к внутренним деталям конструкции делают обслуживание и эксплуатацию испытательной машины удобными и безопасными.
– Производитель при разработке CRITERION C64.106 предусмотрел различные меры обеспечения безопасности при проведении испытаний, соответствующие международным директивам и стандартам РФ:
- система индикации, которая информирует оператора, готова ли машина к тестированию;
- устройство для защиты двигателя от перегрева, автоматически отключающее его питание;
- проводной пульт управления позволяет оператору при настройке и управлении испытанием отойти на безопасное расстояние;
- по запросу в расширенном комплекте поставляется поликарбонатное алюминиевое защитное ограждение с автоматизированной системой блокировки дверцы или замедления движения траверсы при ее открывании.
Гидравлическая испытательная машина CRITERION C64.106 по обеспечению безопасности полностью соответствует требованиям ГОСТ-Р, Директивы по оборудованию 2006/42/EC, Директивы по низкому напряжению 2006/95/EC и Директивы по электромагнитной совместимости 2004/108/EC.

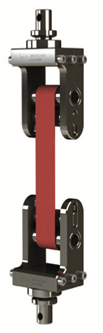

– Для организации испытаний самых различных материалов и образцов, помимо защитного ограждения, производитель разработал широкий ряд аксессуаров и дополнений: захваты (кнехты, тиски, ножницы, цапфы, клиновые и т. д.), крепления и системы моделирования окружающей среды (жидкостные ванны, высокотемпературные печи, прочные камеры для испытаний пламенем, влагой и едкими веществами).
Все эти приспособления делятся на серии:
- Adwanced – для научных исследований по разработке новых материалов,
- Fundamental – для стандартных проверок на производстве,
- The Bionix – для испытаний в сфере биомедицины, в том числе в жидкостной среде, нагретой до температуры тела.
Кроме этого, для испытательных машин CRITERION компания MTS разработала самый полный и высокопроизводительный в мире набор прецизионных инструментов: датчики перемещения, различные аксиальные, диаметральные, поперечные и двухосные экстензометры в бесконтактном лазерном или видео-исполнении.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальные гидравлические испытательные машины CRITERION серии 60 – высокотехнологичные, точные, мощные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий:
- листовых и толстолистовых металлов,
- металлических и неметаллических арматурных прутков,
- металлического и неметаллического крепежа,
- проволоки,
- кабеля,
- цепей,
- труб,
- сварных соединений,
- отливок,
- штампованных изделий,
- строительных компонентов и элементов конструкций,
- горных пород,
- бетона,
- дорожного покрытия,
на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
