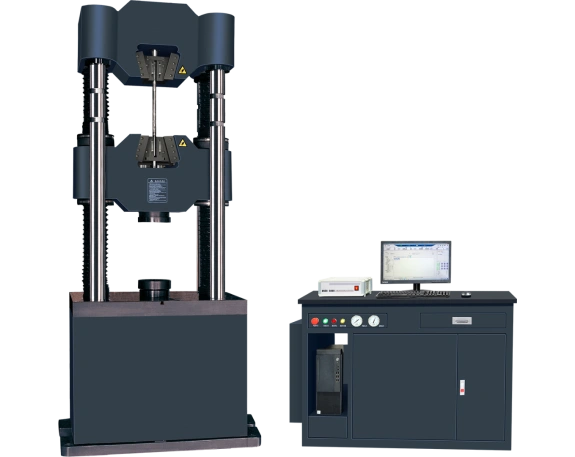

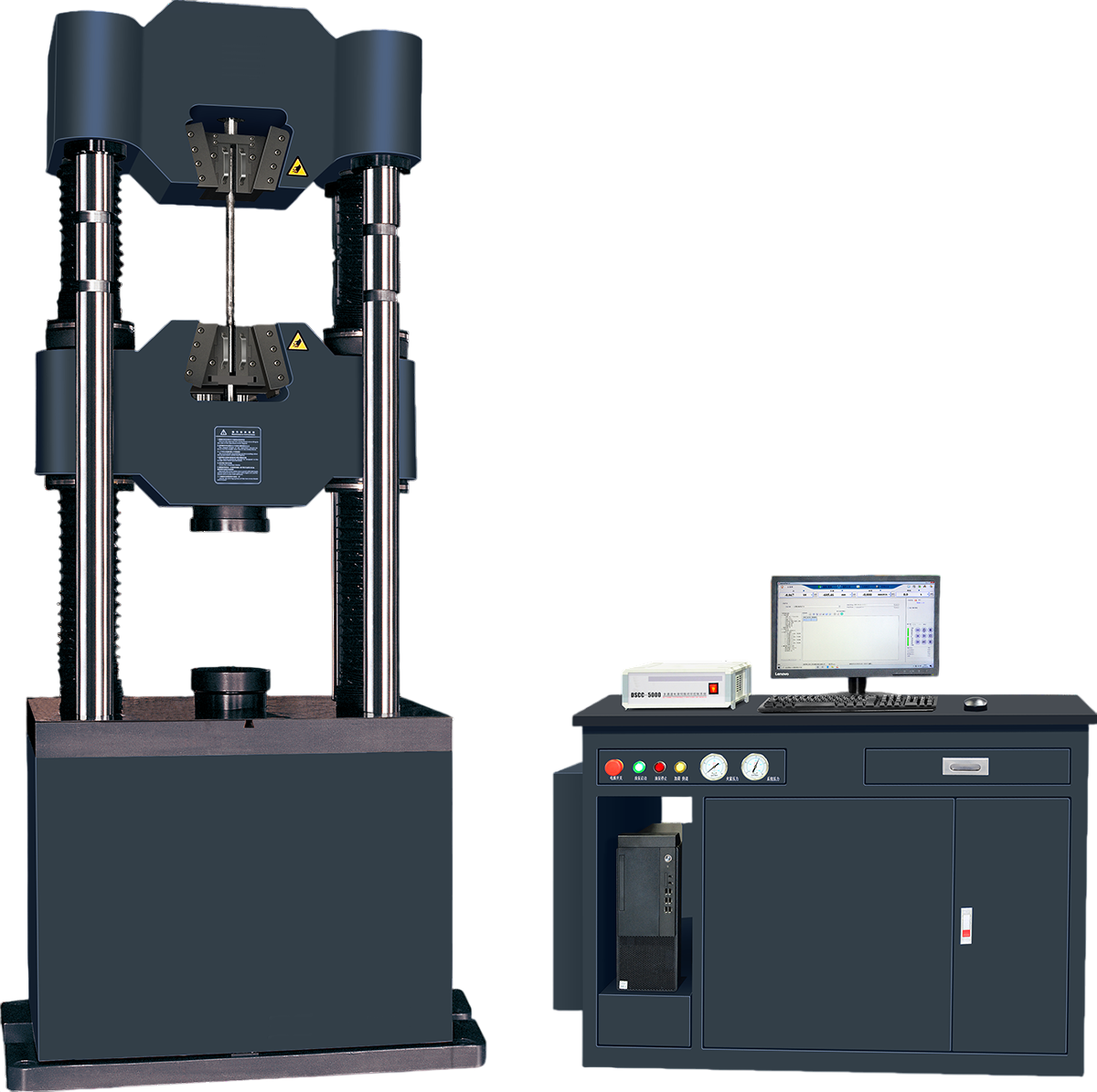

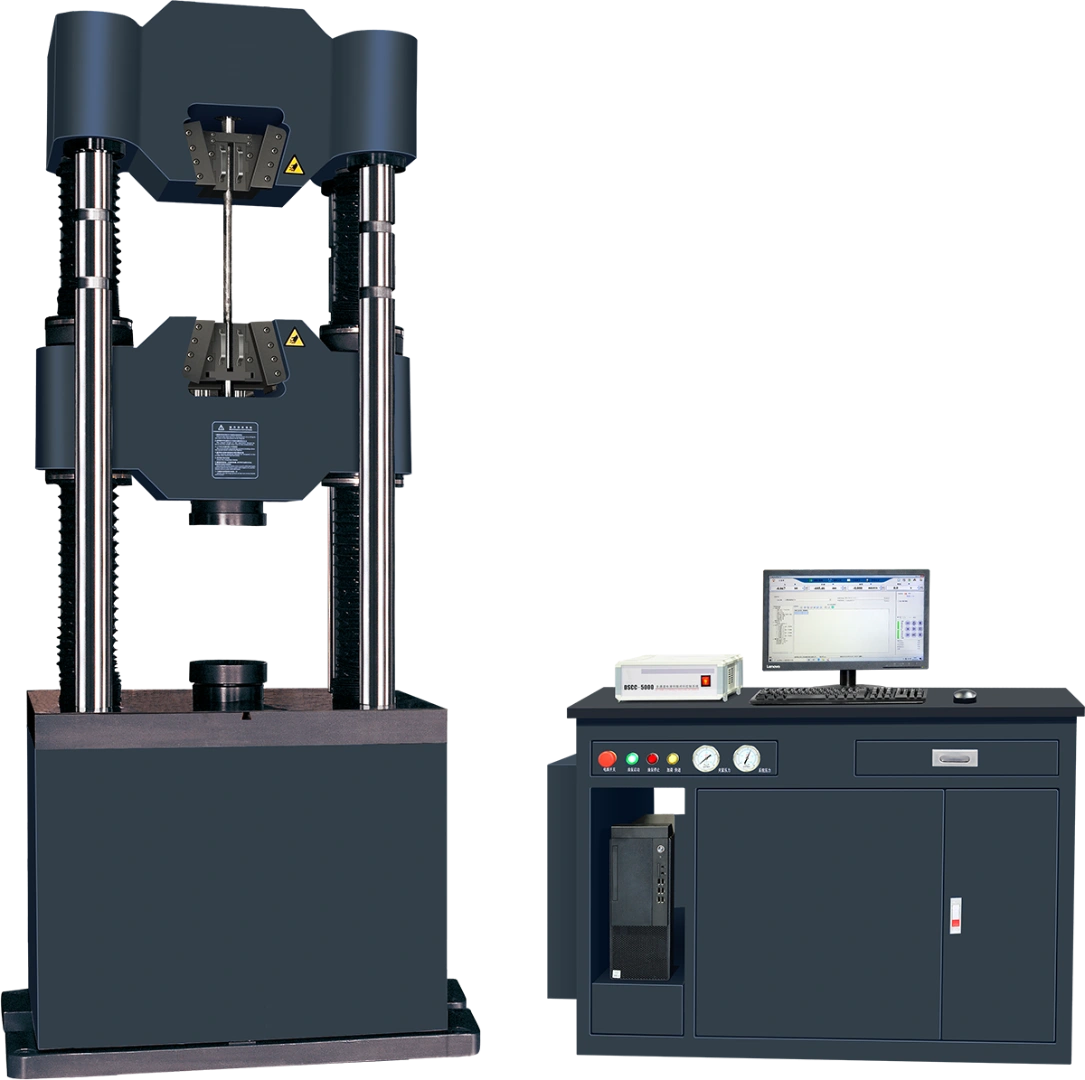

Гидравлическая испытательная машина SYNERCON HS-2000T

Гидравлическая испытательная машина SYNERCON HS-2000T превью 1
Гарантия: 1 год
Самая мощная шестиколонная напольная гидравлическая испытательная машина SYNERCON HS-2000T выполняет проверку образцов из различных материалов на сжатие, растяжение и деформацию по методикам ASTM, ISO, ГОСТ с усилием 2000 кН. Скорость поршня – от 0 до 80 мм/мин, длина хода – 250 мм, разрешение позиционирования – 0,013 мкм. Участок растяжения – 950 мм, сжатия – 780 мм. Ширина двух рабочих зон – 700 мм. Электропитание – трехфазная сеть 380В10%, 8 кВт. Вес рамы – 8000 кг.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

SYNERCON HS-2000T – самая мощная и крупногабаритная шестиколонная гидравлическая машина из серии HS-T, предназначенная для проведения точных испытаний на растяжение, изгиб, деформацию и сжатие высокопрочных металлических и неметаллических изделий и материалов различных форм и размеров с приложением силы нагрузки 2000 кН (200 тонн).

Она хорошо подходит для проверки изделий из металла, углеродистых и легированных сталей, чугуна, отливок, арматуры, элементов крепежа (болтов, винтов, шпилек и т. д.), труб, сварных соединений, элементов строительных конструкций, композитных материалов.

Параметры совместимых с данной машиной объектов испытаний:

  • диаметр круглых образцов – от 15 до 80 мм;
  • толщина плоских образцов – до 70 мм.

Размер совместимого вкладыша – 150х120 мм.

В состав SYNERCON HS-2000T входят:

– шесть опорных колонн из материала повышенной жесткости;

– гидравлический актуатор с сервоклапаном от ведущего мирового производителя MOOG и энкодером OMRON для контроля местоположения;

– подвижная траверса;

– захваты для образцов с системой автоматической смазки в верхней зоне испытания;

– компрессионные пластины (диаметром 240 мм) в нижней зоне испытания;

– цифровой блок управления – гидравлическая станция.

Конструкция несущей рамы предусматривает две зоны проведения испытаний: верхняя – на растяжение, нижняя – на сжатие.

Гидравлическая станция, благодаря высокочувствительным датчикам, энкодеру и высокоскоростным контроллерам с обратной связью MGC (собственного производства компании SYNERCON) обеспечивает:

– измерение усилия в диапазоне 1 – 100% от номинального значения с точностью ± 0,5%;

– регулировку скорости нагружения в диапазоне от 0,4 до 40 кН/сек с погрешностью не более ± 5%;

– регулировку скорости движения поршня в диапазоне от 0 до 80 мм/мин (при этом траверса движется с постоянной скоростью 80 мм/мин);

– управление позиционированием с высоким пространственным разрешением –0,013 мкм.

Габаритные размеры несущей рамы SYNERCON HS-2000T – 3300х1370х820 мм при весе 8000 кг.

Расстояние между опорными колоннами (ширина зоны испытания) SYNERCON HS-2000T – 700 мм.

Участок растяжения образца для данной машины – 950 мм, а сжатия – 780 мм. При этом ход поршня составляет 250 мм.

Габаритные размеры гидравлической станции – 900х1350х600 мм при весе 500 кг.

Для SYNERCON HS-2000T предусмотрено электропитание от промышленной трехфазной сети переменного тока 380В±10%. Потребляемая мощность – 8 кВт.



Преимущества использования гидравлической испытательной машины SYNERCON HS-2000T

– Высококачественный актуатор с гидроклапаном MOOG обеспечивает быстродействие испытательной машины и стабильную работу на низких оборотах.

– Две тестовые зоны сокращают время подготовки к проведению испытаний, так как позволяют закрепить сразу всю необходимую оснастку, а также экономят место в помещении, позволяя использовать одну машину для различных методов проверки.

– Современный 24-битный процессор MGC в составе контроллеров цифрового блока управления позволяет:

  • быстро обрабатывать большой объем информации от датчиков системы,
  • автоматизировать процесс испытаний благодаря синхронизации по принципу замкнутого цикла,
  • отслеживать процесс испытания в режиме реального времени,
  • управлять всеми параметрами (усилие, перемещение, деформация) в процессе испытания, плавно меняя их значение,
  • проводить высокоточные надежные измерения.

Быстродействие, высокая точность и возможность автоматизации работы SYNERCON HS-2000T позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.

– Самозатягивающиеся гидравлические захваты SYNERCON HS-2000T, благодаря большому набору совместимых вставок, могут работать со всеми возможными видами цилиндрических и плоских образцов. В сочетании с системой компенсации люфта такая конструкция обеспечивает постоянное приложение усилия на образец во всем диапазоне нагрузок.

– Высокая точность перемещения траверсы обеспечивается за счет прочных винтовых колонн, которые в процессе производства подвергаются дополнительной полировке на прецизионном (ультраточном) металлообрабатывающем оборудовании.

– Эргономичный промышленный дизайн, компактные размеры, надежная защита тестовой зоны и несущих колонн делают обслуживание и эксплуатацию испытательной машины SYNERCON HS-2000T удобными и безопасными.

– Для организации испытаний самых различных материалов и образцов разработан широкий ряд захватов и экстензометров, в том числе и автоматических со сменными ножницами и контактными вставками под разные образцы.

Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.

Главные критерии выбора:

  • метод и стандарт испытаний,
  • материал, размеры и форма образца,
  • совместимость с испытательной машиной (адаптеры и набор крепежа).

Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.

Универсальные гидравлические испытательные машины SYNERCON – высокотехнологичные, точные, мощные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.

Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.


Заказать звонок
Бренд
СИНЕРКОН

1.

Номинальное усилие (сила нагрузки), кН/тонн

2000/200

2.

Диапазон измерения прикладываемого усилия, % от номинального значения

1 – 100

3.

Точность показаний усилия, %

0,5

4.

Пространственное разрешение позиционирования, мкм

0,013

5.

Ход привода (поршня), мм

250

6.

Скорость привода (поршня), мм/мин

0 – 80

7.

Скорость нагружения, кН/сек

0,4 – 4

8.

Погрешность скорости нагружения, %

± 5

9.

Скорость перемещения подвижной траверсы, мм/мин

80

10.

Количество опорных колонн, шт.

6

11.

Количество зон тестирования, шт.

2

12.

Тип механизма

гидравлика с сервоуправлением

13.

Измерение положения

энкодер

14.

Размеры:

14.1

Зона растяжения, мм

950

14.2

Зона сжатия, мм

780

14.3

Расстояние между колоннами (ширина рабочей зоны), мм

700

14.4

Диаметр круглых образцов, мм

15 – 80

14.5

Толщина плоских образцов до, мм

70

14.6

Диаметр компрессионных плит, мм

240

14.7

Размер вкладыша, мм

150х120

14.8

Габаритные размеры несущей рамы, мм

3300х1370х826

14.9

Габаритные размеры гидравлической станции, мм

900х1350х600

16.

Масса несущей рамы, кг

8000

17.

Масса гидравлической станции, кг

500

18.

Требования к электропитанию:

18.1.

Сеть переменного тока

трехфазная

18.2

Напряжение, В

380 ± 10%

18.3

Потребляемая мощность, кВт

8

Базовая комплектация гидравлической испытательной машины SYNERCON HS-2000T

1.

Гидравлическая испытательная машина SYNERCON HS-2000T, шт.

1

2.

Гидравлическая станция со специализированным ПО, шт.

1

3.

Паспорт, шт.

1

4.

Руководство по эксплуатации, шт.

1



Дополнительная комплектация гидравлической испытательной машины SYNERCON HS-2000T

Общий список аксессуаров для испытательных машин SYNERCON.

Для каждой модели необходим индивидуальный подбор в зависимости от материала и габаритов образцов, а также характера испытаний.

Для установки аксессуаров на испытательную машину могут понадобиться специальные переходники, адаптеры, дополнительные контроллеры и другие вспомогательные принадлежности.

Для подбора индивидуального комплекта и уточнения информации обращайтесь к нашим менеджерам.



Дополнительная оснастка:

1.

ASTM D5528

ГОСТ Р 56815-2015

Стандартный метод испытаний межслойной прочности на излом в режиме I однонаправленных композитов с полимерной матрицей, армированных волокном.

Рост трещины в результате растягивающего нагружения, перпендикулярного поверхности трещины/раскрытию трещины.

2.

ASTM D5961

ГОСТ Р 33498-2015

D5961-PA: Процедура А. Испытания на двойной сдвиг (двойное растягивающее нагружение при сдвиге)

D5961-PB: Процедура В. Стандартный метод испытания на несущую способность композитных ламинатов с полимерной матрицей. Одиночный сдвиг.

D5961-PC: Процедура C. Одиночный сдвиг, растягивающая нагрузка.

D5961-PD: Процедура D. Двойной сдвиг + нагрузка на сжатие.

3.

ASTM D695

Авиация и космонавтика. Термореактивная смола, армированная углеродными волокнами.

Однонаправленные ламинаты. Испытание на сжатие параллельно направлению волокна.

Испытание композитов и пластмасс на сжатие с приложением усилия через концевые (торцевые) поверхности образца.

4.

ASTM D6484

ГОСТ Р 56788-2015

Приспособление для испытания на сжатие с открытым отверстием в многонаправленных слоистых материалах.

5.

ASTM D7078

ГОСТ Р 57207-2016

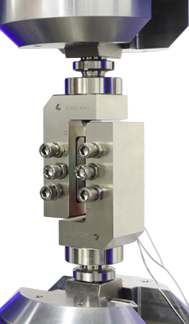

Гидравлическое приспособление для испытания на сдвиг композитных материалов с V-образным вырезом для больших образцов.

Механическое приспособление для испытания образцов с V-образным надрезом на сдвиг.

6.

ASTM D5379

ГОСТ Р 56799 – 2015

Приспособление для испытания балки на сдвиг с V-образным вырезом (Иосипеску).

Для определения характеристик при сдвиге вдоль слоев у однонаправленных волокнистых композитов и многонаправленных 0°/90° тканей.

7.

ASTM D6641

ГОСТ Р 56812-2015

Испытание для определения модуля упругости, а также прочности и деформации разрушения композитных слоистых материалов при сжатии. 4 стержня.

Специальное гидравлическое приспособление для испытания на сжатие с комбинированной нагрузкой.
КОМПОЗИТЫ ПОЛИМЕРНЫЕ Метод определения механических характеристик при комбинированной сжимающей нагрузке.

8.

ASTM D3410

ГОСТ Р 33519-2015

Испытание на сжатие с приложением усилия посредством сдвига.

Свойства сжатия в плоскости полимерных матричных композиционных материалов, армированных высокомодульными волокнами.

9.

ASTM D2344

ГОСТ Р 57745-2017

Междуслойная прочность при сдвиге между слоями в процессе испытания на короткий изгиб. ILSF (ILSS interlaminar shear strength).

10.

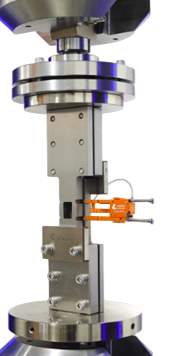

Контактные экстензометры

Позволяют с высокой точностью напрямую измерять деформацию образца во время приложения нагрузки при проведении испытаний на растяжение, сжатие.

Типы контактных экстензометров:

●         Навесные осевые экстензометры.

●         Автоматические и полуавтоматические экстензометры.

●         Датчики для измерения прогиба

●         Осевые высокотемпературные экстензометры.

●         Навесные диаметральные (поперечные) экстензометры.

●         Экстензометры для высокотемпературных испытаний.



11.

Бесконтактные экстензометры

Обеспечивают гибкий, точный и повторяемый способ бесконтактного измерения деформаций. При проведении измерений они распознают поверхностную структуру образца, и передает данные о ее изменении в блок программного обеспечения MTS TestSuite™ TW Software для расчета деформации и модуля упругости.

Типы бесконтактных экстензометров:

●         Лазерные экстензометры LX.

●         Видеоэкстензометры AVX/FVX.



Примеры испытаний по ГОСТ, проводимых с помощью гидравлической испытательной машины SYNERCON HS-2000T

  • ГОСТ 1497-84, EN ISO 6892: Металлы. Испытания на растяжение.
  • ГОСТ 14019-2003, ISO 7438: Материалы металлические. Метод испытания на изгиб.
  • ГОСТ 6996-66, ISO 4136-89, ISO 5173-81, ISO 5177: Сварные соединения. Методы определения механических свойств.
  • ГОСТ 25.503-97: Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие.
  • ГОСТ 27208-87: Отливки из чугуна. Методы механических испытаний.
  • ГОСТ 8695-75: Трубы. Метод испытания на сплющивание.
  • ГОСТ 3728-78: Трубы. Метод испытания на изгиб.
  • ГОСТ Р ИСО 898-1-2011: Механические свойства крепежных изделий из углеродистых и легированных сталей.
  • ГОСТ 10992-2012: Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия.
  • ГОСТ Р 52627, ISO 898-1 - Болты, винты и шпильки. Механические свойства и методы испытаний.
  • DIN EN 10002-1-2001 - Материалы металлические. Испытание на растяжение. Часть 1. Метод испытания при температуре окружающей среды.
  • ASTM A370-17 - Стандартные методы испытаний и определения механических характеристик стальных изделий.
  • ГОСТ 12004-81 - Сталь арматурная. Методы испытания на растяжение.
