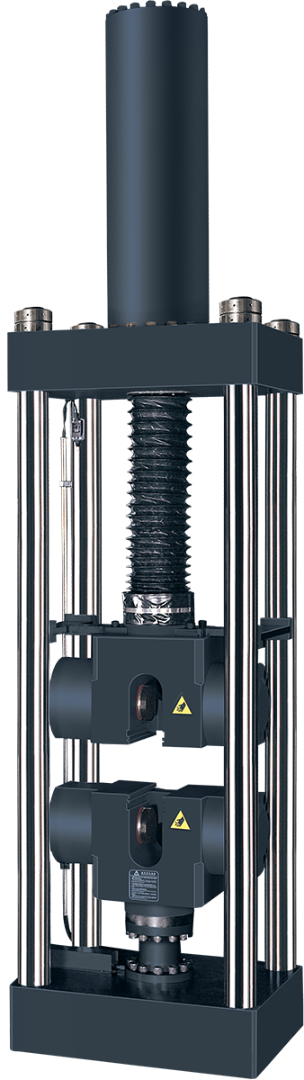

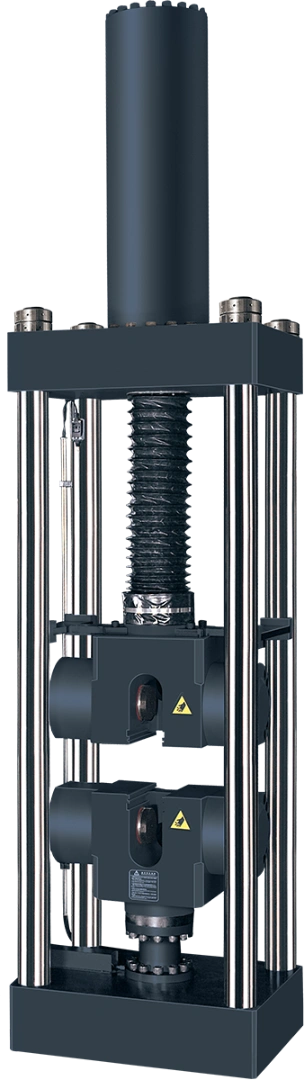

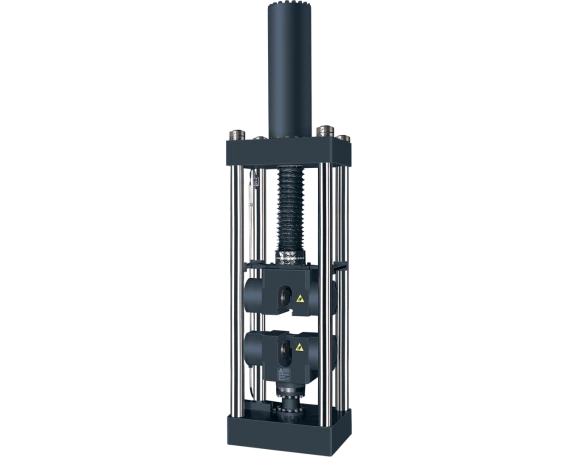

SYNERCON HS-2000UPW – самая мощная четырехколонная гидравлическая машина из серии HS-UPW, предназначенная для проведения точных испытаний на растяжение, изгиб, деформацию и сжатие высокопрочных металлических и неметаллических изделий и материалов различных форм и размеров с приложением силы нагрузки 2000 кН (200 тонн).
Она хорошо подходит для проверки изделий из металла, углеродистых и легированных сталей, чугуна, отливок, арматуры, элементов крепежа (болтов, винтов, шпилек и т. д.), труб, сварных соединений, элементов строительных конструкций, композитных материалов.
Параметры совместимых с данной машиной объектов испытаний:
- диаметр круглых образцов – от 15 до 80 мм;
- толщина плоских образцов – от 10 до 70 мм.
Размер совместимого вкладыша – 150х120 мм.
В состав SYNERCON HS-2000UPW входят:
– четыре опорных колонны из материала повышенной жесткости;
– гидравлический актуатор с сервоклапаном от ведущего мирового производителя MOOG и энкодером OMRON для контроля местоположения;
– захваты для образцов с системой автоматической смазки;
– компрессионные пластины (диаметром 240 мм);
– цифровой блок управления – гидравлическая станция.
Конструкция несущей рамы предусматривает одну зону проведения испытаний размером 800х400 мм.
Гидравлическая станция, благодаря высокочувствительным датчикам, энкодеру и высокоскоростным контроллерам с обратной связью MGC (собственного производства компании SYNERCON) обеспечивает:
– измерение усилия в диапазоне 1 – 100% от номинального значения с точностью ± 0,5%;
– регулировку скорости нагружения в диапазоне от 0,4 до 40 кН/сек с погрешностью не более ± 5%;
– регулировку скорости движения поршня в диапазоне от 0 до 100 мм/мин;
– управление позиционированием с высоким пространственным разрешением –0,013 мкм.
Габаритные размеры несущей рамы SYNERCON HS-2000UPW – 4100х1220х880 мм при весе 8500 кг.
Участок растяжения образца для данной машины равен длине хода поршня и составляет 800 мм. Участок сжатия – 520 мм.
Габаритные размеры гидравлической станции – 1150х1200х600 мм при весе 1000 кг.
Для SYNERCON HS-2000UPW предусмотрено электропитание от промышленной трехфазной сети переменного тока 380В±10%. Потребляемая мощность – 9,5 кВт.
Преимущества использования гидравлической испытательной машины SYNERCON HS-2000UPW
– Высококачественный актуатор с гидроклапаном MOOG обеспечивает быстродействие испытательной машины и стабильную работу на низких оборотах.
– Современный 24-битный процессор MGC в составе контроллеров цифрового блока управления позволяет:
- быстро обрабатывать большой объем информации от датчиков системы,
- автоматизировать процесс испытаний благодаря синхронизации по принципу замкнутого цикла,
- отслеживать процесс испытания в режиме реального времени,
- управлять всеми параметрами (усилие, перемещение, деформация) в процессе испытания, плавно меняя их значение,
- проводить высокоточные надежные измерения.
Быстродействие, высокая точность и возможность автоматизации работы SYNERCON HS-2000UPW позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Самозатягивающиеся гидравлические захваты SYNERCON HS-2000UPW, благодаря большому набору совместимых вставок, могут работать со всеми возможными видами цилиндрических и плоских образцов. В сочетании с системой компенсации люфта такая конструкция обеспечивает постоянное приложение усилия на образец во всем диапазоне нагрузок.
– Высокая точность перемещения траверсы обеспечивается за счет прочных винтовых колонн, которые в процессе производства подвергаются дополнительной полировке на прецизионном (ультраточном) металлообрабатывающем оборудовании.
– Эргономичный промышленный дизайн, компактные размеры, надежная защита тестовой зоны делают обслуживание и эксплуатацию испытательной машины SYNERCON HS-2000UPW удобными и безопасными.
– Для организации испытаний самых различных материалов и образцов разработан широкий ряд захватов и экстензометров, в том числе и автоматических со сменными ножницами и контактными вставками под разные образцы.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальные гидравлические испытательные машины SYNERCON – высокотехнологичные, точные, мощные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
