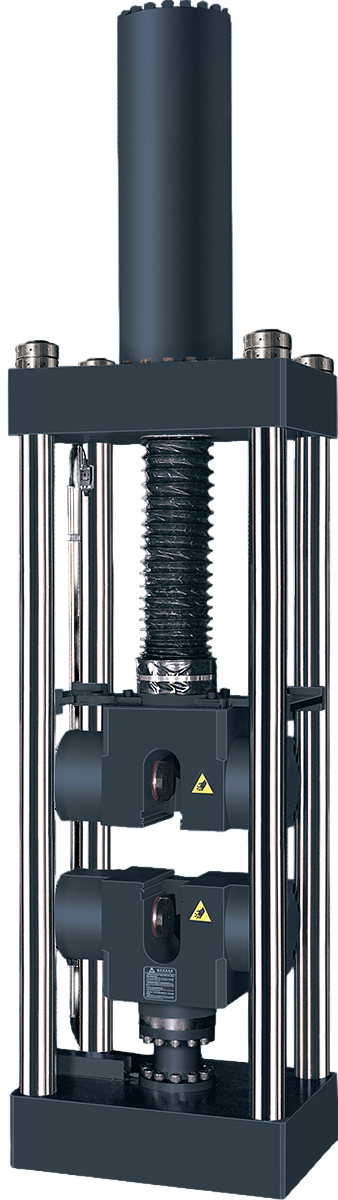

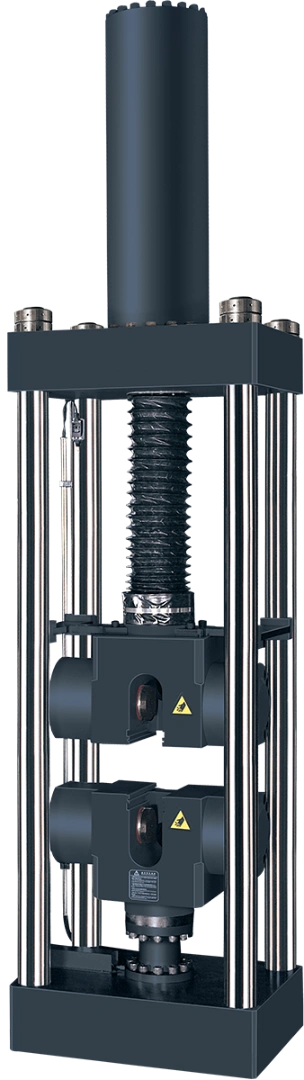

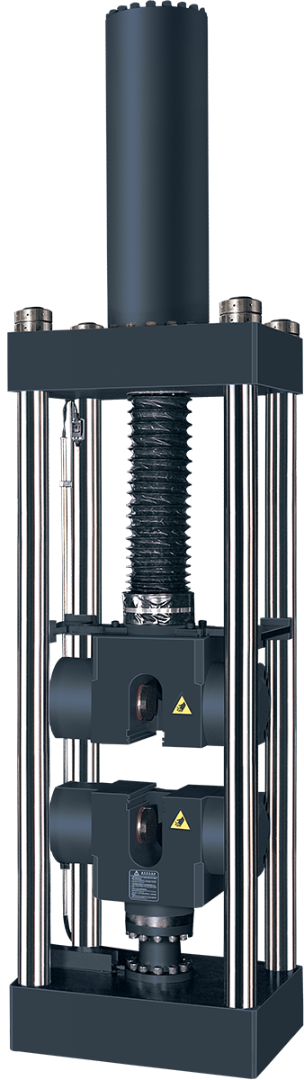

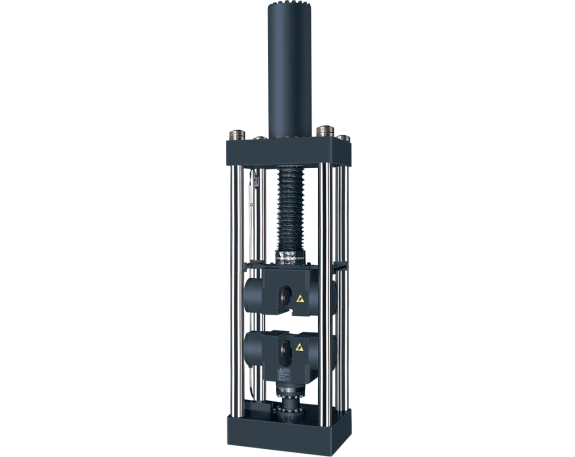

SYNERCON HS-300UPE – высокоскоростная четырехколонная гидравлическая машина, предназначенная для проведения точных испытаний на растяжение, изгиб, деформацию и сжатие высокопрочных металлических и неметаллических изделий и материалов различных форм и размеров с приложением силы нагрузки 300 кН (30 тонн).
Она хорошо подходит для проверки изделий из металла, углеродистых и легированных сталей, чугуна, отливок, арматуры, элементов крепежа (болтов, винтов, шпилек и т. д.), труб, сварных соединений, элементов строительных конструкций, композитных материалов.
Параметры совместимых с данной машиной объектов испытаний:
- диаметр круглых образцов – от 10 до 45 мм;
- толщина плоских образцов – от 2 до 45 мм.
Диаметр совместимого вкладыша – 120 мм.
В состав SYNERCON HS-300UPE входят:
– четыре опорных колонны из материала повышенной жесткости;
– гидравлический актуатор с сервоклапаном от ведущего мирового производителя MOOG и энкодером OMRON для контроля местоположения;
– захваты для образцов с системой автоматической смазки;
– компрессионные пластины (диаметром 120 мм);
– цифровой блок управления – гидравлическая станция.
Конструкция несущей рамы предусматривает одну зону проведения испытаний размером – 460х310 мм.
Гидравлическая станция, благодаря высокочувствительным датчикам, энкодеру и высокоскоростным контроллерам с обратной связью MGC (собственного производства компании SYNERCON) обеспечивает:
– измерение усилия в диапазоне 1 – 100% от номинального значения с точностью ± 0,5%;
– регулировку скорости нагружения в диапазоне от 0,06 до 6 кН/сек с погрешностью не более ± 5%;
– регулировку скорости движения поршня в диапазоне от 0 до 200 мм/мин;
– управление позиционированием с высоким пространственным разрешением – 0,013 мкм.
Габаритные размеры несущей рамы SYNERCON HS-300UPE – 2250х750х300 мм при весе 1500 кг.
Участок растяжения образца для данной машины равен ходу поршня и составляет 530 мм, зона сжатия – 420 мм.
Габаритные размеры гидравлической станции – 900х1350х600 мм при весе 800 кг.
Для SYNERCON HS-300UPE предусмотрено электропитание от промышленной трехфазной сети переменного тока 380В±10%. Потребляемая мощность – 8 кВт.
Преимущества использования гидравлической испытательной машины SYNERCON HS-300UPE
– Высококачественный актуатор с гидроклапаном MOOG обеспечивает быстродействие испытательной машины и стабильную работу на низких оборотах.
– Современный 24-битный процессор MGC в составе контроллеров цифрового блока управления позволяет:
- быстро обрабатывать большой объем информации от датчиков системы,
- автоматизировать процесс испытаний благодаря синхронизации по принципу замкнутого цикла,
- отслеживать процесс испытания в режиме реального времени,
- управлять всеми параметрами (усилие, перемещение, деформация) в процессе испытания, плавно меняя их значение,
- проводить высокоточные надежные измерения.
Быстродействие, высокая точность и возможность автоматизации работы SYNERCON HS-300UPE позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Самозатягивающиеся гидравлические захваты SYNERCON HS-300UPE, благодаря большому набору совместимых вставок, могут работать со всеми возможными видами цилиндрических и плоских образцов. В сочетании с системой компенсации люфта такая конструкция обеспечивает постоянное приложение усилия на образец во всем диапазоне нагрузок.
– Высокая точность перемещения траверсы обеспечивается за счет прочных винтовых колонн, которые в процессе производства подвергаются дополнительной полировке на прецизионном (ультраточном) металлообрабатывающем оборудовании.
– Эргономичный промышленный дизайн, компактные размеры, надежная защита тестовой зоны делают обслуживание и эксплуатацию испытательной машины SYNERCON HS-300UPE удобными и безопасными.
– Для организации испытаний самых различных материалов и образцов разработан широкий ряд захватов и экстензометров, в том числе и автоматических со сменными ножницами и контактными вставками под разные образцы.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальные гидравлические испытательные машины SYNERCON – высокотехнологичные, точные, мощные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
