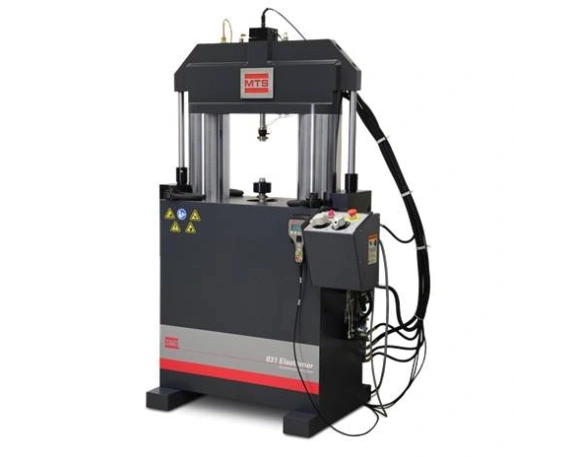

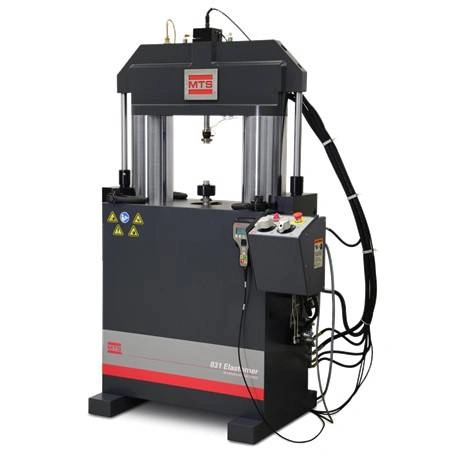

MTS 831.50 Uniaxial – это двухколонная напольная испытательная машина производства MTS Systems Corporation (США), предназначенная для проведения динамических испытаний изделий из эластомеров различных форм и размеров для определения их долговечности и динамических характеристик в широком диапазоне частот.
С помощью данной машины можно тестировать такие эластичные материалы, как резину, полиуретан, каучуки, которые применяются для изготовления различных втулок, опор двигателя, трансмиссии, а также других элементов демпфирования вибрации и управления в автомобильной промышленности и прочих отраслях.
MTS 831.50 Uniaxial полностью отвечает всем требованиям и стандартам прецизионных высокочастотных испытаний в автомобилестроении.
В состав машины входит:
– несущая рама высокой жесткости с двумя полыми колоннами и одной зоной испытания,
– траверса,
– датчик нагрузки (тензодатчик),
– сервогидравлическая приводная система,
– захваты и крепления для образцов,
– цифровой блок управления с пультом и возможностью подключения к ПК.
MTS 831.50 Uniaxial позволяет проводить высокочастотные испытания материалов и готовых деталей с движением привода по двум осям и предварительной статической нагрузкой. На ось Z прикладывается нагрузка 10 или 25 кН с частотой от 0,01 до 800 Гц, на ось X – статическое усилие 5 кН (не одновременно). Автономная система не требует дополнительной реактивной массы.
Диапазон хода привода по оси Z составляет ±25 мм, по оси X – ±15 мм (не одновременно).
Выходы MX, MY, MZ предназначены для контроля крутящего момента тестирования (кН•м).
Конструкция несущей рамы спроектирована так, чтобы максимально снизить внутренние резонансы и вибрации:
– датчик нагрузки расположен в основании машины, чтобы снизить высоту выступающих колонн,
– легкая, жесткая траверса позволяет снизить общую высоту колонн,
– сейсмостойкое основание изолировано от вибраций пола,
– гидравлическая система способна устойчиво работать на частотах до 1000 Гц.
Рама MTS 831.50 Uniaxial занимает площадь около 1х1,2 метра, а ее вес составляет примерно 3000 кг. Для максимальной точности испытаний машина должна быть установлена на ровное устойчивое основание без дополнительного демпфирования, поскольку сама рама опирается на виброизоляционные ножки.
Встроенная в основание панель управления машиной расположена так, чтобы оператор мог максимально сосредоточиться на тестовом пространстве. Все ручки, тумблеры и индикаторы четко промаркированы и удобны в использовании.
С эргономичного пульта дистанционного управления можно вводить все настройки испытания, следить за его ходом в режиме онлайн и регулировать параметры в процессе с безопасного расстояния.

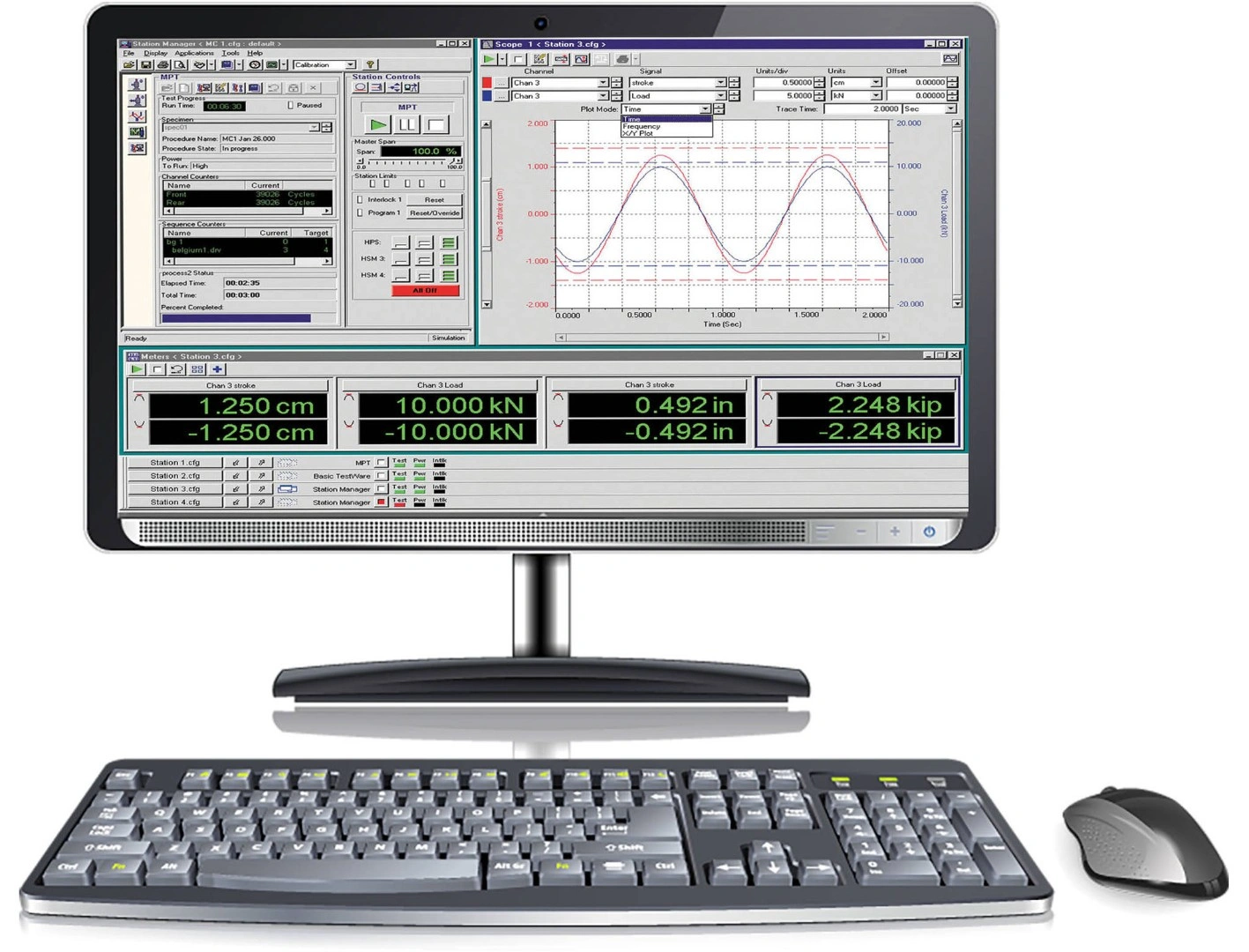

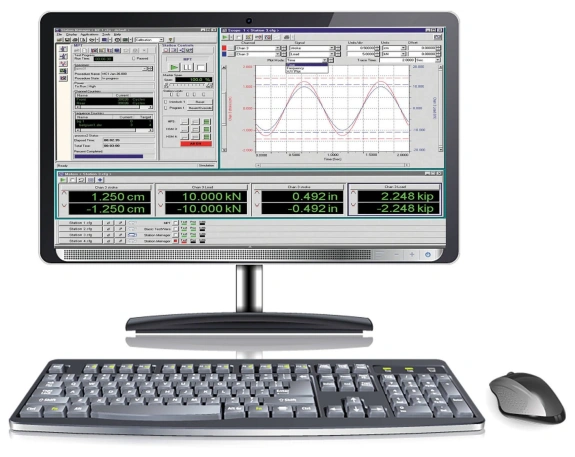

При подключении к ПК с установленным на нем специализированным универсальным ПО MTS 793, оператор получает доступ к самому широкому функционалу настройки и проведения исследований, управления и обслуживания самой машины, а также формирования отчетов, графиков, диаграмм и т. д.
Возможности ПО MTS 793 включают в себя:
– разработку собственных тестов,
– огромную библиотеку стандартных испытаний эластомеров, соответствующих международным и локальным нормативным документам,
– широкие возможности по управлению испытательной машиной, подключенными к ней контроллером, датчиками и вспомогательными устройствами, такими как температурные камеры,
– мониторинг динамических свойств эластомеров,
– экспресс-контроль качества образцов,
– измерение вычисление расширенной и обычной динамической характеристики (DMA),
– расчет статического отклонения,
– контроль качества (QA/QC),
– исследования, моделирующие реальные условия эксплуатации (наложение нескольких синусоидальных нагрузок, а также отдельных импульсов),
– поиск собственных резонансных частот эластомеров.
В дополнение к многофункциональному стандартному ПО MTS 793 доступно ПО для моделирования эксплуатационных сценариев транспортных средств MTS RPC®. Это ПО может точно и эффективно воспроизводить дорожные нагрузки для автомобилей и рельсового транспорта в различных условиях (полевых, городских) и тем самым увеличивать возможности системы для проведения испытаний на усталость и долговечность в сочетании с измерениями динамических характеристик.
Для проведения испытаний сложных материалов и компонентов в том числе и в составе автоматизированных комплексов MTS 831.50 Uniaxial может использоваться совместно с набором высокочувствительных датчиков и универсальных контроллеров FlexTest® GT.
Этот комплекс позволяет задавать точные настройки, обеспечивать высокоскоростной сбор данных и управление процессом испытания по замкнутому контуру. Благодаря гибкой конфигурации (возможности масштабирования и различной компоновки) контроллеров FlexTest® GT, на их базе можно организовать надежные и точные монотонные серийные испытания, в том числе и многоканальные на нескольких машинах.
FlexTest® GT работает с программным обеспечением MTS 793, установленным на ПК под управлением ОС Windows™.
Для обеспечения стабильной работы MTS 831.50 Uniaxial необходим непрерывный поток гидравлического масла объемом 23,5 литр/мин.
Компания MTS Systems Corporation разработала собственную линейку силовых станций (установок) SilentFlo™ Hydraulic Power Unit, которые отличаются надежностью, долгим сроком службы, эргономичностью, низким энергопотреблением и уровнем шума. Для испытательной машины MTS 831.50 Uniaxial оптимально подходит модель HPU 151.07 мощностью 11 кВт
.
Чтобы обеспечить гидравлическую изоляцию и плавный переход масла между HPU и испытательной установкой, применяется сервисный коллектор (HSM) 295 серии. Это устройство повышает безопасность эксплуатации для персонала и техники, а также предсказуемость управления гидравлической системой.
HSM серии 295 совместно с технологией SafeGuard™ способен обеспечить наивысший уровень безопасности (D и E) стандарта EN ISO 13849, который также соответствует ANSI B11 и CSA Z432.
Для эластомеров особенно актуальным является наблюдение за усталостными характеристиками и деградацией при определенных температурах.
Испытательная машина MTS 831.50 Uniaxial способна работать с температурами от -100° C до +200 °C.
Для климатических испытаний производителем разработана специальная камера MTS 651.50 мощностью 5 кВт. Камера в режиме печи обеспечивает быстрый нагрев образцов и захватов, охлаждение может быть воздушным, с помощью жидкого азота или других способов. MTS 651.50 совместима с ПО MTS 793 для мониторинга и управления нагревом/охлаждением.
Преимущества использования испытательной машины для эластомеров MTS 831.50 Uniaxial
– В сервогидравлических машинах для испытаний эластомеров 830 серии новейшие разработки компании MTS объединены с многолетним опытом производства и широкой обратной связью от клиентов.
– Современные технологические электронные компоненты в составе цифрового блока управления позволяют автоматизировать процесс тестирования, а также обеспечивают высокую точность измерений.
– В систему измерения силы встроена компенсация ускорения.
– Есть возможность тестировать как материалы, так и готовые детали и изделия.
– Качественный сервопривод обеспечивает быстродействие и стабильную работу испытательной машины.
– Особенности конструкции несущей рамы открывают для оператора широкий беспрепятственный доступ к тестовой зоне, что позволяет легко и удобно устанавливать аксессуары и размещать образцы. Кроме этого, вся установка выполнена в эргономичном промышленном дизайне и является комфортным рабочим местом для оператора – ее удобно использовать и обслуживать.
– Все компоненты испытательной машины выполнены на прецизионном оборудовании и высококачественно обработаны (в том числе по запатентованным технологиям), что обеспечивает высокую точность тестов с минимальным процентом порчи или смещения образцов и большой срок службы.
– Производитель позаботился о безопасности оператора и разработал различные функции, которые полностью удовлетворяют европейским директивам в этой области:
● электронный ограничитель скорости привода при его установке в тестовую позицию, так как неожиданное движение может травмировать человека,
● система индикации, которая информирует оператора, готова ли машина к тестированию;
● цилиндры двойного действия дополнительной системы позиционирования траверсы, которые обеспечивают жесткий контроль за ее движением, что не только обеспечивает безопасную эксплуатацию машины, но и уменьшает время настройки теста,
● дистанционное управление с помощью пульта.
– Интуитивно понятное ПО MTS 793 с широким рядом доступных тестов поставляется в базовом комплекте с машиной и позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
Данное универсальное ПО позволяет управлять не только испытательной машиной, но и контроллерами, датчиками, температурными камерами, то есть позволяет создать автоматизированную систему испытаний (многоканальных и/или ступенчатых). А его модульная архитектура позволяет приобретать только необходимые блоки, тем самым оптимизируя затраты на проведение тестов.
– Быстродействие, высокая точность и возможность автоматизации работы MTS 831.50 Uniaxial позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
Для подбора оптимальной комплектации машины и набора модулей ПО под ваши задачи обращайтесь к нашим менеджерам.
Универсальная сервогидравлическая двухосевая испытательная машина для эластомеров MTS 831.50 Uniaxial – это высокотехнологичное точное, производительное, надежное, функциональное устройство, которое легко и комфортно эксплуатировать.
Прибор может применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве, особенно в производстве транспорта.
