CEAST 9050 – это маятниковый копер производства компании Instron, предназначенный для измерения энергии разрушения образцов из металлов и пластмасс, в том числе труб из термопластика, при проведении механических испытаний на ударный изгиб (метод Шарпи/Изода) и на ударную вязкость при растяжении с энергией удара от 0,5 до 50 Дж, в том числе для образцов, меньше стандартного размера и при определенных температурных условиях.
Прибор соответствует стандартам испытаний и калибровки:
· Метод Шарпи (пластик): ISO 179, ASTM D6110, DIN 53453, DIN 53753, BS 7413.
· Метод Шарпи (металлы): ISO 148, DIN 50115, ASTM E23 (для косвенной проверки соответствия этому стандарту могут использоваться только эталонные образцы с низкими энергиями разрушения).
· Метод Изода: ISO 180, ASTM D256, ASTM D4812.
· Ударное растяжение: ISO 8256 A/B, ASTM D1822.
· Испытания труб: ISO 9854, ISO 7628.
Instron CEAST 9050 – это компактная настольная машина, которая должна быть размещена на прочной выровненной по уровню поверхности (столе). Производитель разработал собственный усиленный стол для надежной фиксации копра, обеспечивающий максимальную устойчивость, отсутствие внешних вибраций и, соответственно, высокую достоверность испытаний. Стол оснащен выдвижными ящиками для сбора осколков образцов, хранения инструментов, аксессуаров, самих образцов и документации. Размеры стола (ШхГхВ) 1200 x 650 x 800 мм, вес – 200 кг.
CEAST 9050 совмещает в себе:
– монолитная чугунная рама со стойкой, на которой с помощью шарикоподшипникового соединения закрепляется маятник,
– съемный маятник,
– бесконтактный магнитный датчик углового перемещения маятника (энкодер) с разрешением 0,05°,
– систему взведения, спуска и торможения маятника (ручную или моторизированную в зависимости от модификации),
– приспособления для размещения образца при различных методах испытаний (зажимы, опоры, наковальни),
–защитное ограждение (полузамкнутое или замкнутое в зависимости от модификации),

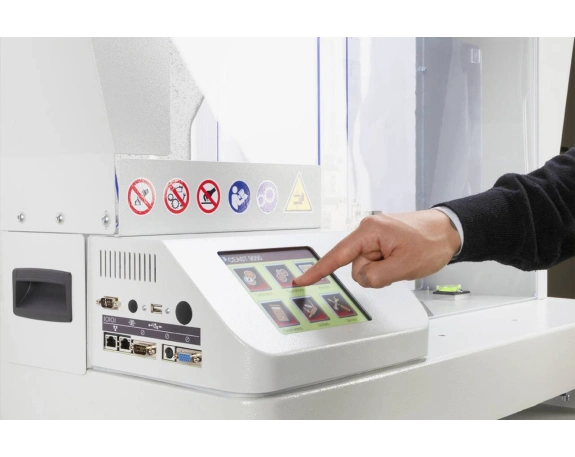

– цифровой модуль управления с сенсорным дисплеем на подвижной штанге и интерфейсной платой для подключения ПК.

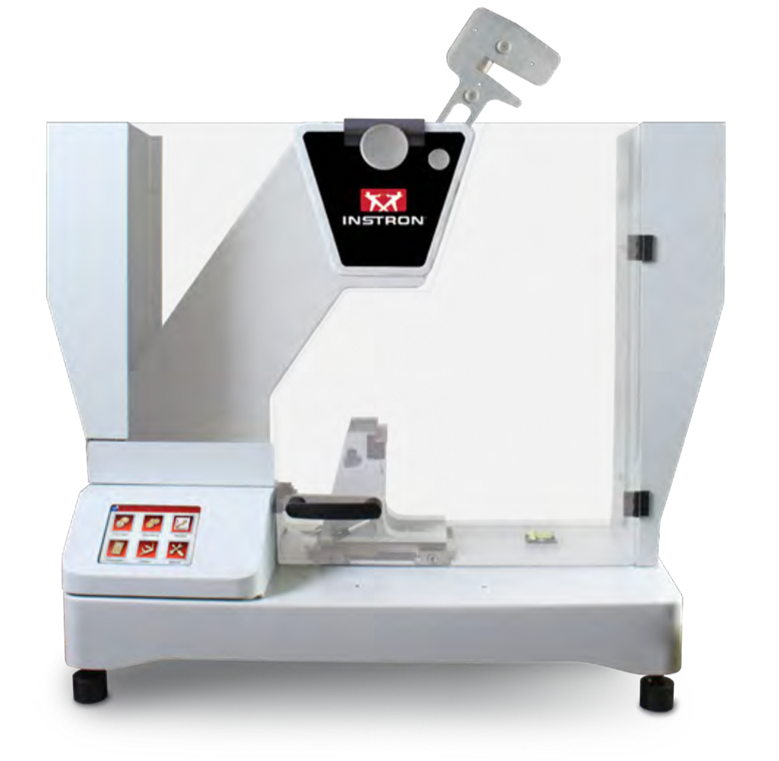

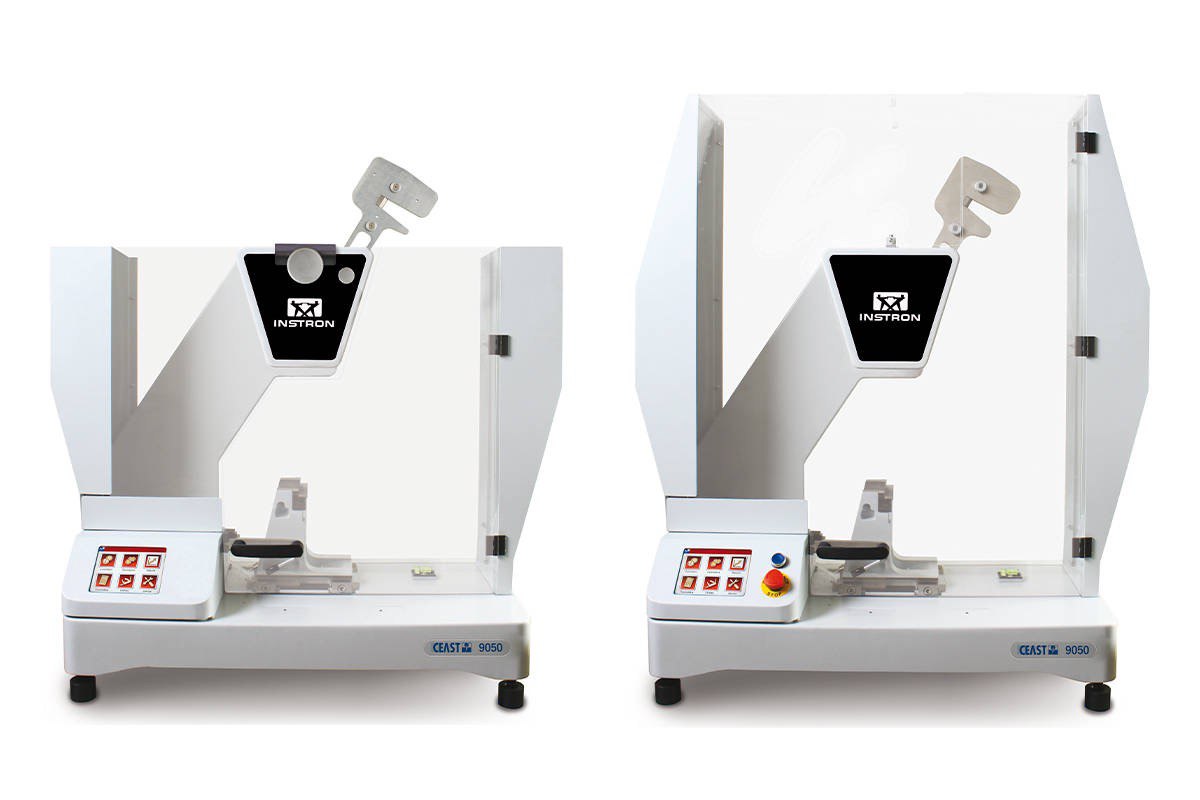

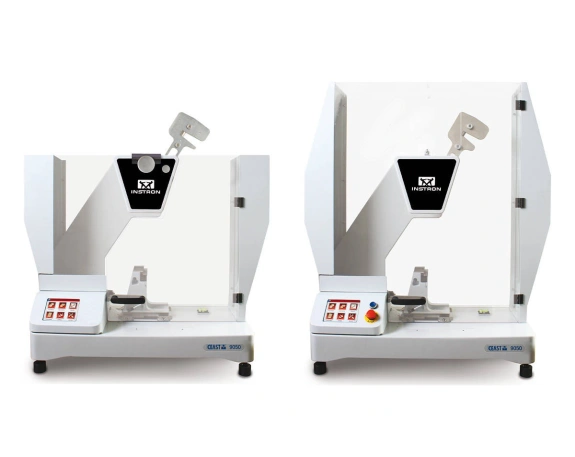

Модель с ручным управлением маятником оборудована частично замкнутым защитным ограждением, имеет размеры (ШхВхГ) 1035х880х430 мм и весит 220 кг без аксессуаров (при ударной нагрузке 50 Дж – 330 кг). Ударный дисковый тормоз обеспечивает высокий крутящий момент, малое усилие и плавность хода, а также двойную тормозную поверхность и удобное положение.

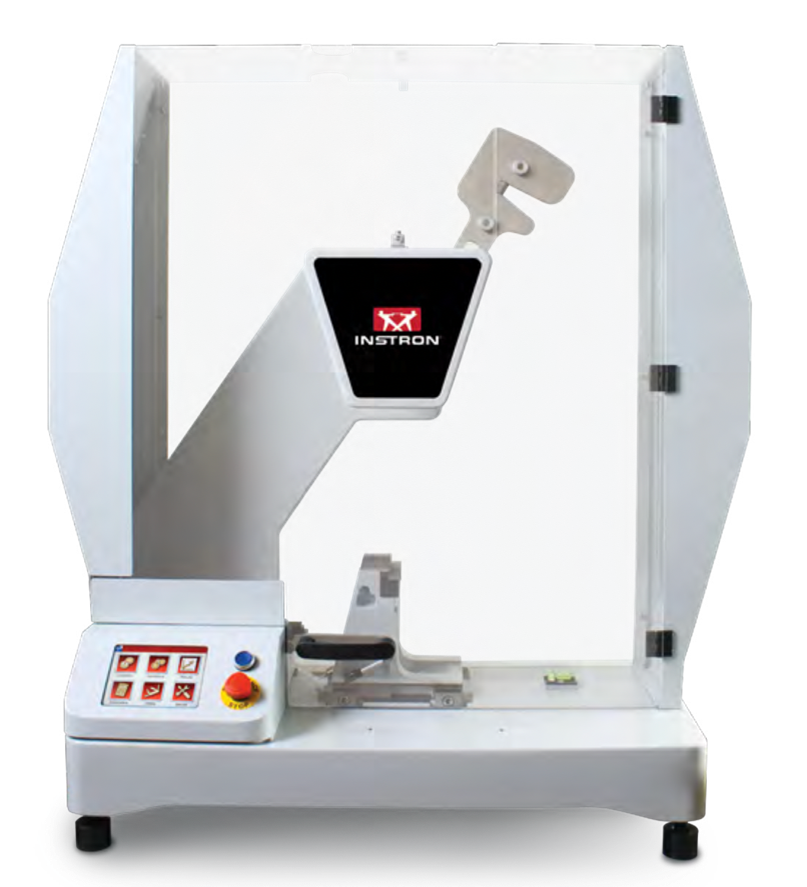

Модель с моторизированным управлением маятником оборудована полностью замкнутым защитным ограждением и пневмоприводом, имеет размеры (ШхВхГ) 1035х1190х510 мм и весит 270 кг без аксессуаров (при ударной нагрузке 50 Дж – 380 кг).
Копер CEAST 9050 с ручным управлением по желанию заказчика может быть оборудован полностью замкнутым защитным кожухом и пневматической системой спуска маятника. В этом случае его габаритные размеры будут – 1035х1190х430 мм.
Для тестирования по различным стандартам копер комплектуется:
· специальные ударные приспособления (молоты): Шарпи, Изода, ударное растяжение;
· опоры, наковальни, адаптеры, траверсы, зажимы, центрирующие приспособления для размещения образцов различного размера.
Испытания по методу Шарпи (на 3-х точечный изгиб) проводят с образцами из пластмасс и металлов, на которые могут быть нанесены специальные насечки U- или V-образной формы в качестве заранее определенного места разрушения.
При обычных тестах фиксируется энергия разрушения образца и на основе этого параметра рассчитывается ударная вязкость.
Совместимые размеры образцов, скорость (2,9 м/с, 3,46 м/с и 3,8 м/с), а также энергия удара (от 0,5 до 50 Дж) сменных маятников полностью соответствуют стандартам для полимеров (ISO 179, ASTM D6110, DIN 53453, DIN 53753 и BS 7413) и металлов (DIN 50115, ASTM E23).

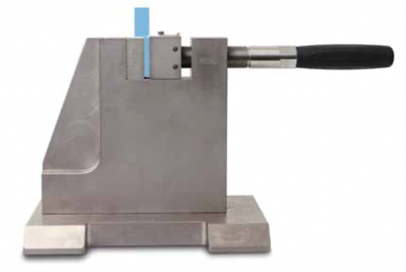

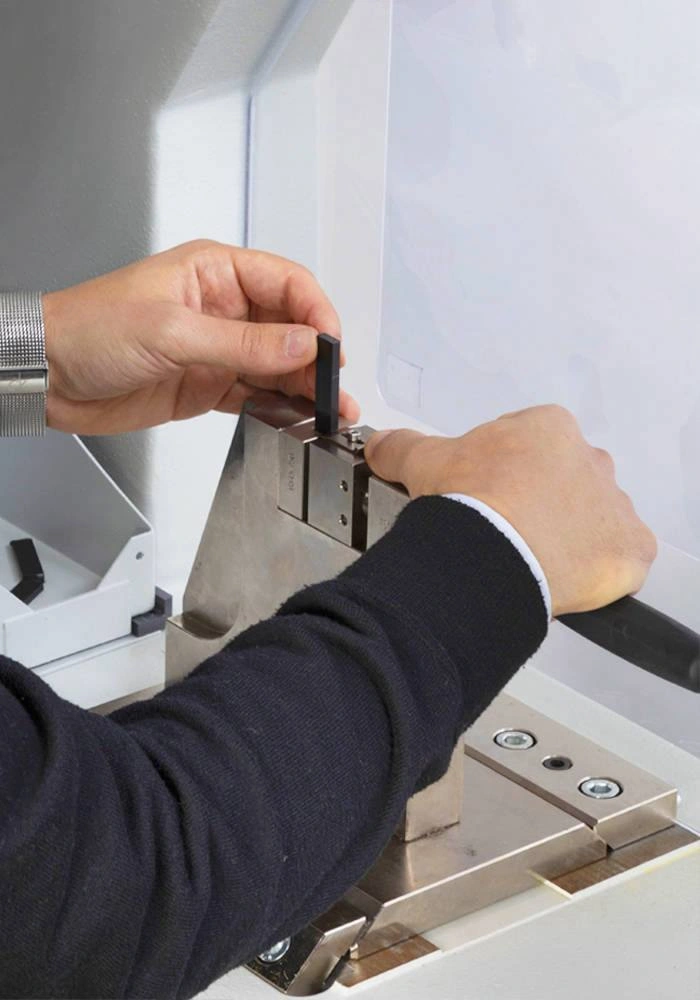

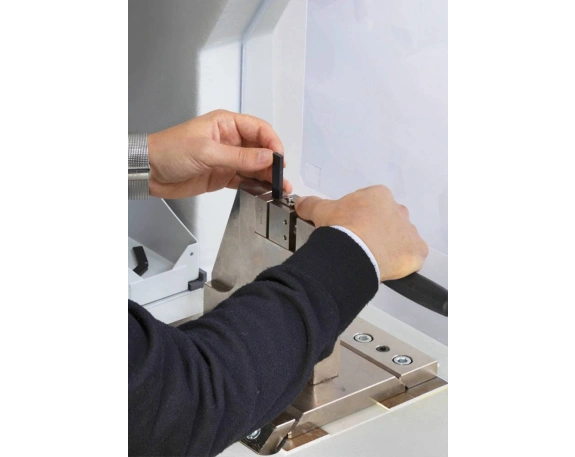

Испытания по методу Изода проводятся на консольный изгиб образца, зажатого в специальных тисках, с измерением энергии разрушения и последующим расчетом ударной вязкости.
Тиски с помощью специальных адаптеров могут быть приспособлены для образцов различных размеров в соответствии со стандартами ISO 180, ASTM D256 и ASTM D4812
Для хорошей повторяемости тестов может потребоваться контролируемое усилие зажима. Ручные тиски можно затянуть с помощью дополнительного динамометрического ключа, а усилие зажима можно регулировать с помощью рычага или пневматических тисков с ножным приводом. Съемные маятники обеспечивают энергию удара от 0,5 до 50 Дж и скорость удара – 3,46 м/с.

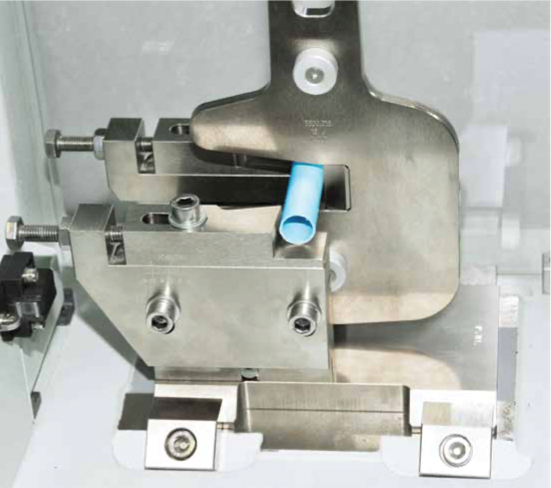

Испытания материалов для производства труб, а также небольших секций или сегментов готовых изделий проводятся по стандартам ISO 7628 и ISO 9854 на трёхточечный изгиб (аналогично методу Шарпи). Тестирование можно проводить для образцов диаметром до 25 мм с энергией 15 или 50 Дж и скоростью удара 3,8 м/с.

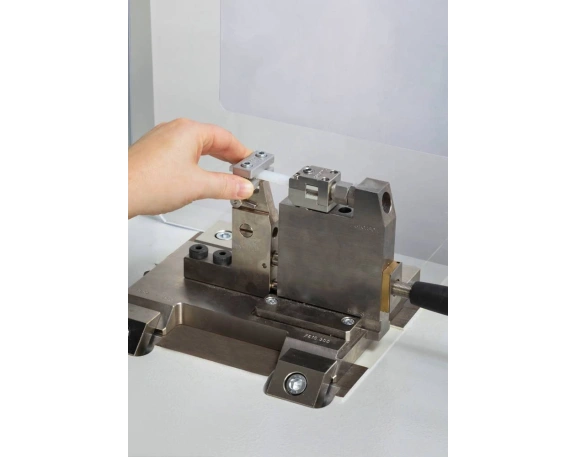

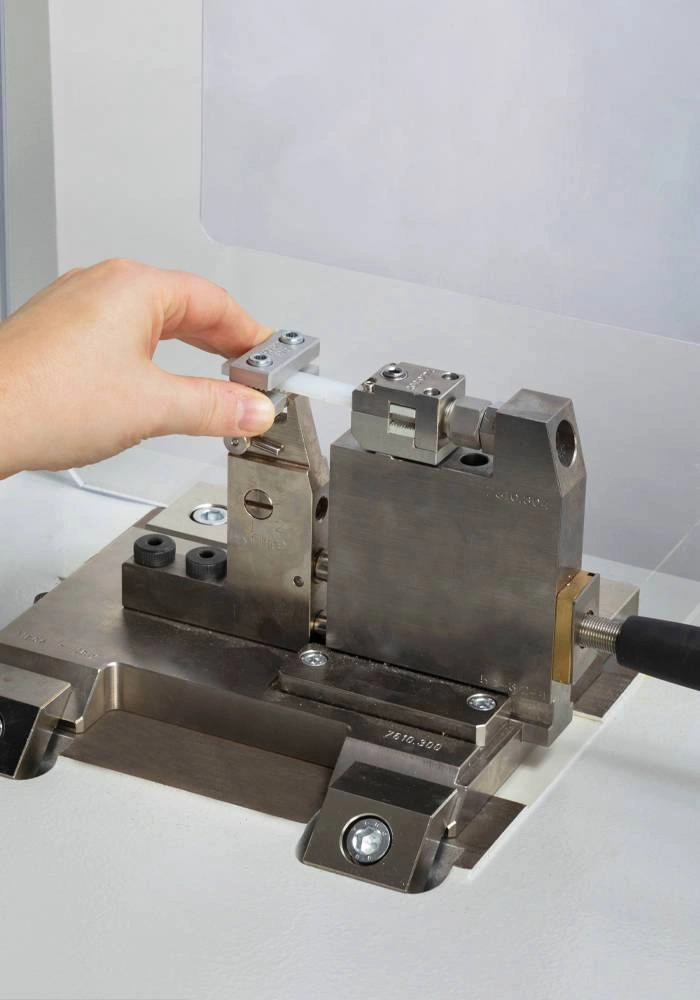

Испытания на ударное растяжение проводят для тонких и/или тягучих материалов, которые сильно удлиняются перед разрушением. Образец либо удерживается на неподвижной наковальне (метод А по стандарту ISO 8256), либо прикрепляется непосредственно к маятниковому молотку (метод В по стандарту ISO 8256 и ASTM D1822). Энергия удара может составлять от 0,5 до 50 Дж в зависимости от типа испытания, а скорость – 2,9 или 3,8 м/с. В траверсе могут быть установлены ударные тиски на растяжение с дополнительным устройством для выравнивания образца.

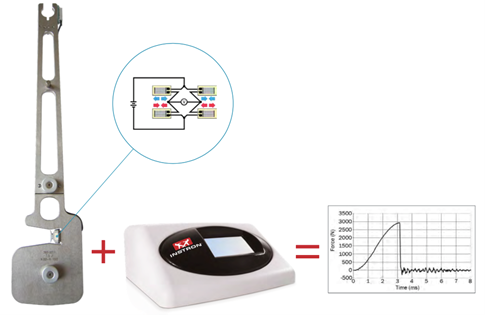

Для методов Изода, Шарпи и тестов на ударное растяжение опционально доступны инструментированные измерения, которые определяют не только энергию удара, но и силу, тип, степень и характер разрушения, характеристики хрупкости и пластичности.
Для этого либо ударные приспособления, либо тиски (в зависимости от метода) оснащаются дополнительными датчиками, которые с помощью кабельного соединения подключаются к цифровой системе сбора данных CEAST DAS 64k: разрешение 14 бит, частота дискретизации до 2 МГц и 65 536 точек на канал, количество одновременно подключаемых каналов – до 4 штук
С помощью контрольно-измерительных приборов нагрузка на образец регистрируется непрерывно во времени и дает более полное представление об испытании, чем единичное значение энергии, полученное во время неинструментированных испытаний.
Энергия удара копра регулируется сменой маятников, без использования дополнительных грузов. Каждый маятник оснащен системой, которая в процессе калибровки позволяет точно регулировать его длину, вес под углом 90° и вертикальное положение.
Рабочий диапазон маятника составляет от 10% до 80% его номинальной энергии.

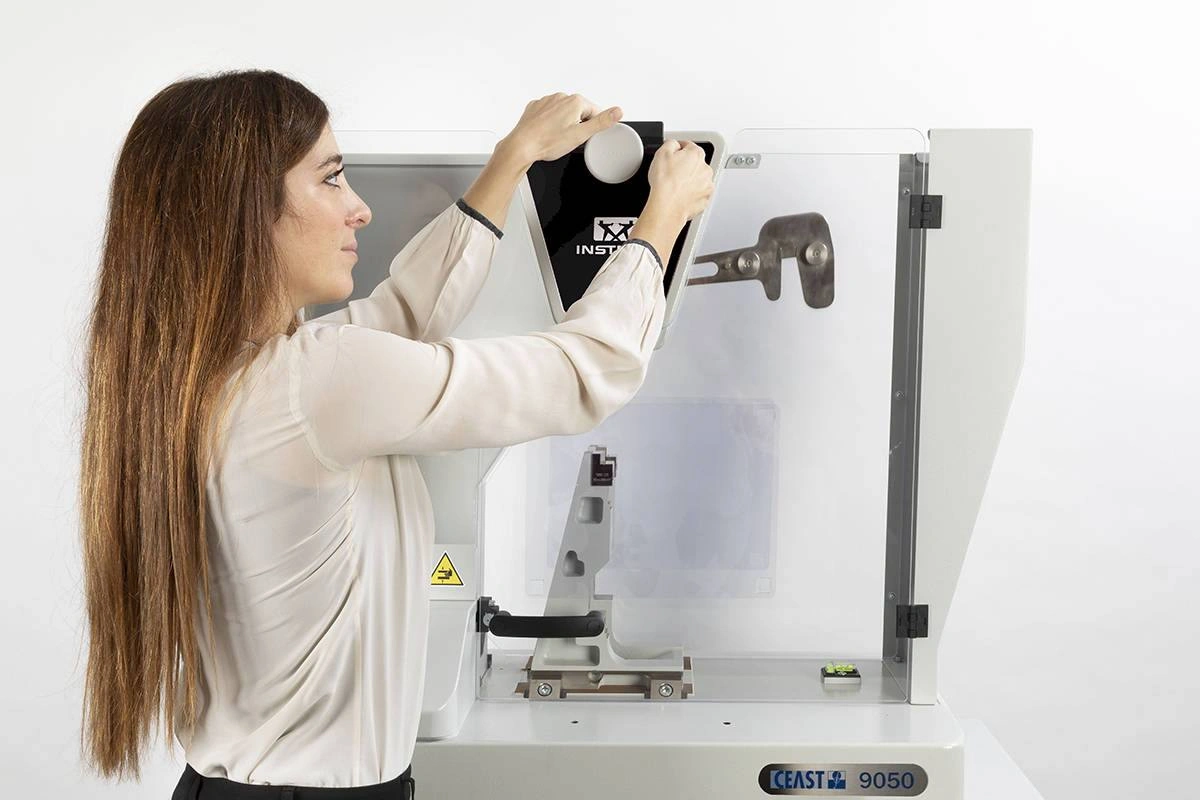

Для повышения производительности работы копра все аксессуары легко и быстро устанавливаются и снимаются, при этом для смены маятника не используются винты и специальные инструменты, а инновационная клиновая система надежно фиксирует приспособление на раме.
Кроме этого, каждый маятник оборудован собственной «памятью», которая хранит его технические данные (код, стандарт испытания, номинальную энергию и скорость удара). При установке маятника во время калибровки или на протяжении всего тестирования вся информация считывается системой фотоэлементов прибора и применяется автоматически, что исключает повторный ввод и ошибки, обусловленные человеческим фактором.
Принцип работы копра Instron CEAST 9050:
1. Испытываемый образец размещается и центрируется в копре с креплением по выбранному методу. Возможно предварительное выдерживание образца в температурной камере.
2. Маятник переводится в поднятое положение, а затем спускается с тормоза и падает под действием собственной силы тяжести на образец с максимальной скоростью, отдавая ему часть энергии при соприкосновении, а затем продолжает качающееся движение.
3. Энергия удара рассчитывается как разность исходной потенциальной энергии молота и потенциальной энергии в точке взлета после соприкосновения с образцом.
Исходная потенциальная энергия обусловлена моделью (массой, длиной) маятника и углом (высотой) его подъема. Потенциальная энергия после удара определяется массой маятника и углом (высотой) соприкосновения с образцом. Перемещение маятника измеряется с помощью энкодера высокого разрешения.
4. При воздействии ударного устройства на образец может произойти его полное или частичное (трещины) разрушение. Если измеряется вязкость, проверяют, насколько деформировался образец перед разрушением.
5. При соприкосновении головки маятника с поверхностью образца цифровой блок получает сигнал от энкодера, производит необходимые вычисления и отображает информацию на дисплее цифрового модуля управления и/или подключенного ПК.

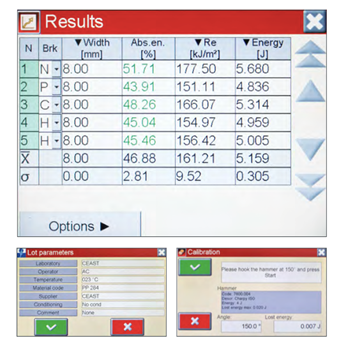

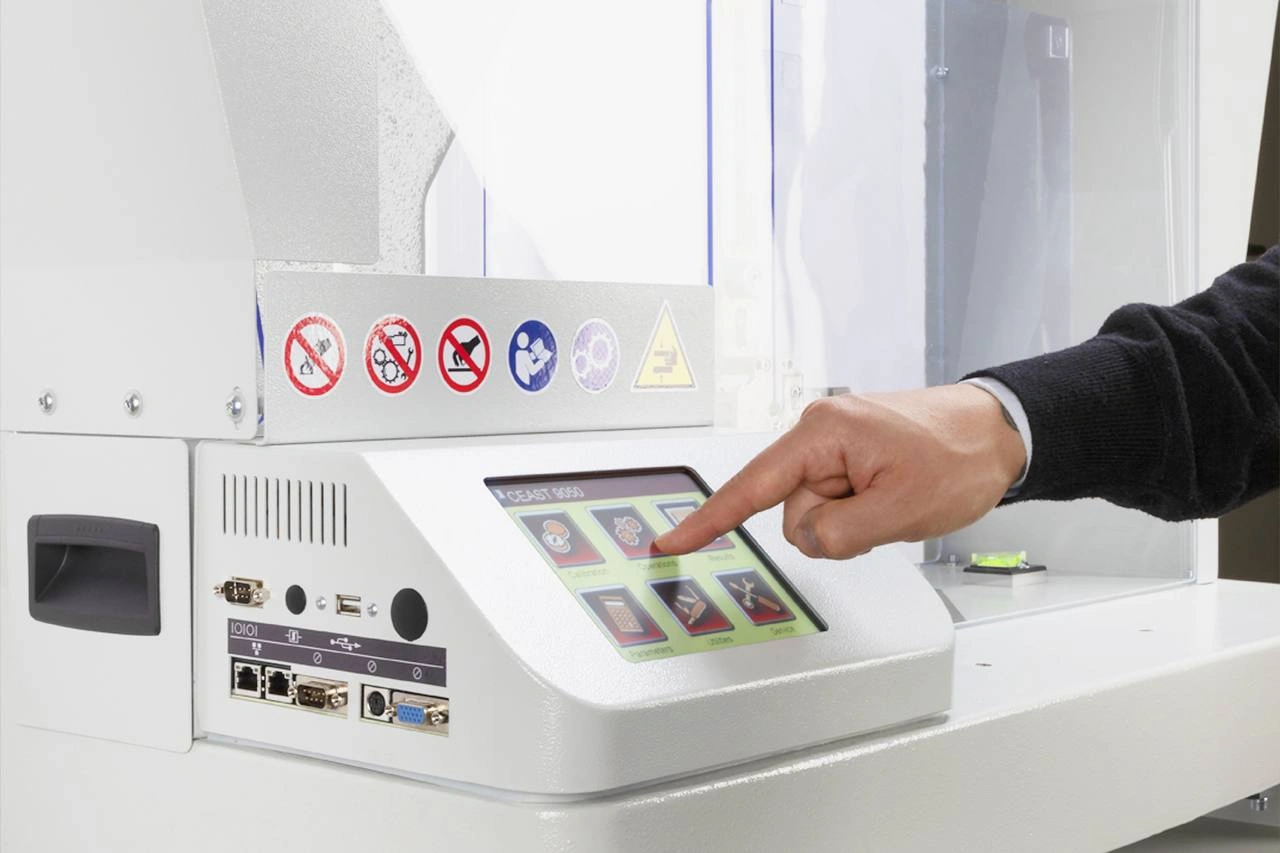

Управление, калибровка, считывание и анализ результатов выполняются с сенсорного дисплея цифрового блока копра, либо с подключенного ПК под управлением ПО Visual IMPACT v.6.00.

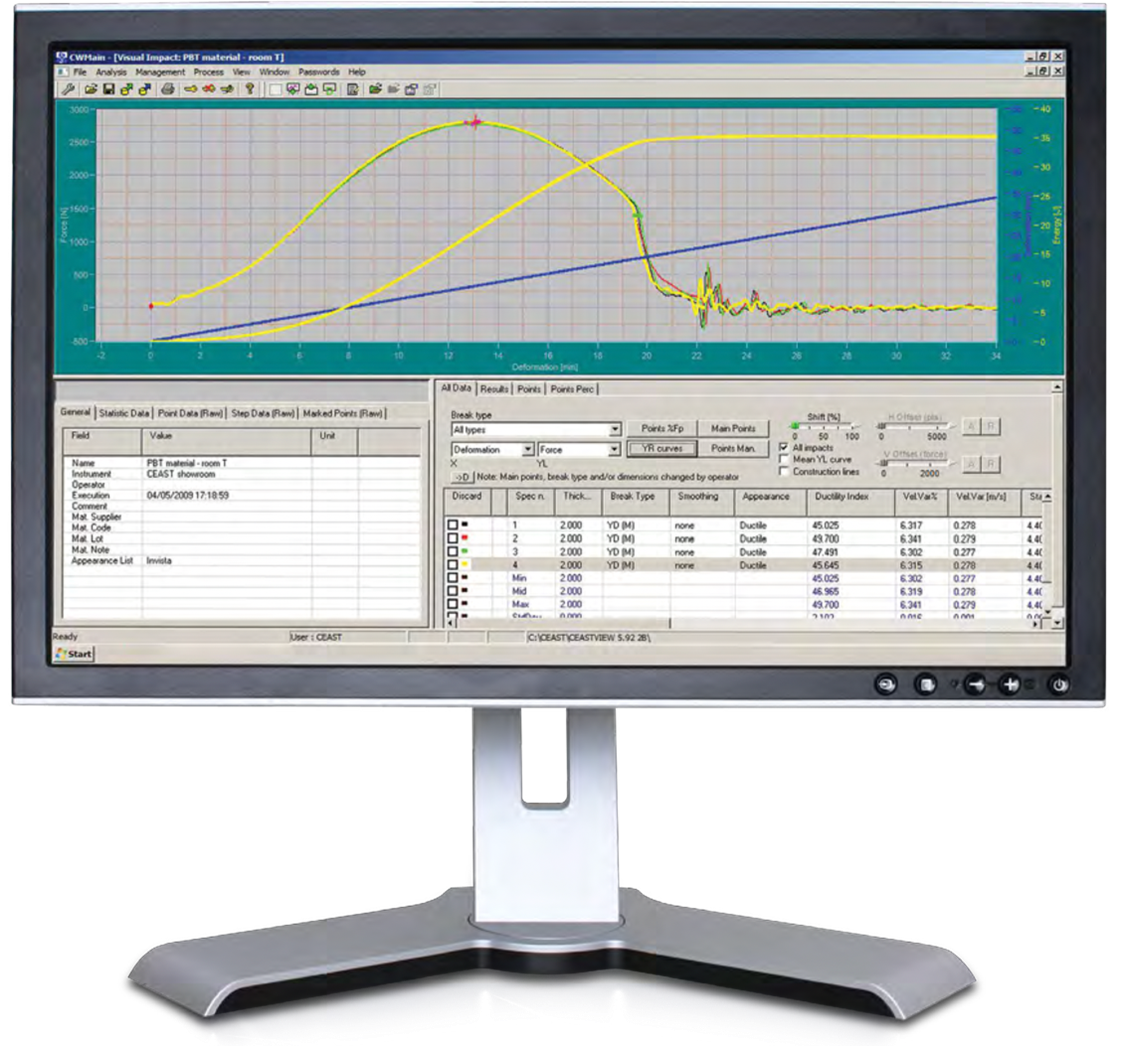

Visual IMPACT v.6.00 – это мощный пакет программного обеспечения, разработанный на базе программной платформы CeastVIEW. Оно объединяет опыт CEAST и Instron® в области ударных испытаний, обеспечивая полный интерфейс между приборами и конечным пользователем. ПО позволяет проводить полную настройку испытаний, калибровку оборудования, а также предоставляет широкие возможности для обработки, организации, хранения, передачи данных и составления графиков, таблиц, отчетов.
Электропитание Instron CEAST 9050 реализовано от однофазной сети переменного тока напряжением 100 – 240 В и частотой 50 – 60 Гц.
Копер может работать в диапазоне температур окружающей среды – от +15 °С до +35 °С.
Преимущества использования маятникового копра Instron CEAST 9050
– Точность и повторимость измерений обеспечиваются высокочувствительными датчиками высокого разрешения, прецизионной конструкцией копра и аксессуаров, высокоскоростной системой сбора и обработки данных, поверкой оборудования с учетом всех энергетических потерь, а также специальными устройствами, позволяющими максимально точно выполнить центрирование образцов в испытательном пространстве.
Магнитный энкодер обеспечивает точное бесконтактное измерение угла удара, тензодатчик для измерения силы удара при инструментированных испытаниях может быть выполнен в виде миниатюрного кольца, что обеспечивает минимальное трение и, соответственно, минимальные потери энергии.
Инновационная линейка маятников для всех видов тестов изготовлена по запатентованному методу из цельной пластины металлического сплава. Конструкция без сборных деталей обеспечивает превосходную жесткость, надежное соединение с валом энкодера и минимальную вибрацию. Кроме того, сплющенная форма сводит к минимуму потери энергии из-за аэродинамического сопротивления.
– Instron CEAST 9050 универсален в применении за счет большого набора аксессуаров, маятников и возможности инструментирования, что позволяет на одной машине проводить тесты по широкому ряду стандартов, для различных размеров и типов образцов, энергий и скоростей удара.
– Производительность копра обусловлена:
· быстродействующим механизмом взведения, спуска и торможения маятника в комплектации с пневмоприводом,
· быстрой и легкой заменой аксессуаров для различных методов, образцов и энергий тестирования,
· оснащением маятников системой памяти для автоматизированного применения исходных настроек испытания,
· высокоскоростной системой сбора и обработки полученных результатов.
– Эргономичная конструкция копра, простой и понятный пользовательский интерфейс делают его эксплуатацию максимально удобной для пользователя.
– Защитное ограждение, изолирующее испытательное пространство с обеих сторон, обеспечивает безопасную эксплуатацию в соответствии с обязательной директивой CE.
– Модульная конструкция и широкий набор аксессуаров позволяют подобрать модификацию копра, оптимально отвечающую задачам пользователя:
· сменные маятники с энергией от 0,5 до 50 Дж для разных методов испытаний,
· опоры, наковальни и тиски с адаптерами и траверсами для размещения образцов различного типа и размера для разных методов испытаний,
· набор для инструментальных измерений: маятники либо тиски с тензодатчиками, система сбора данных CEAST DAS 64k, специальный пакет ПО,

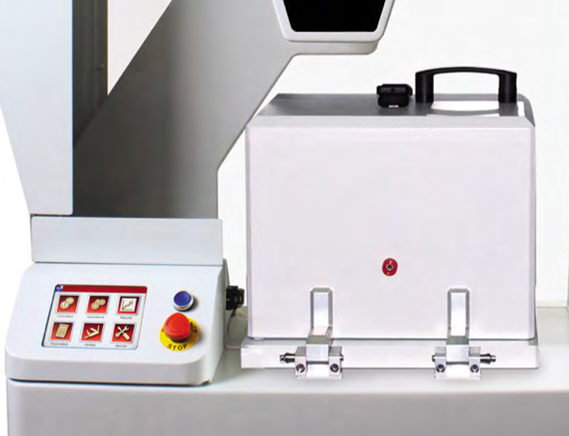

· климатическая камера для температурных испытаний,

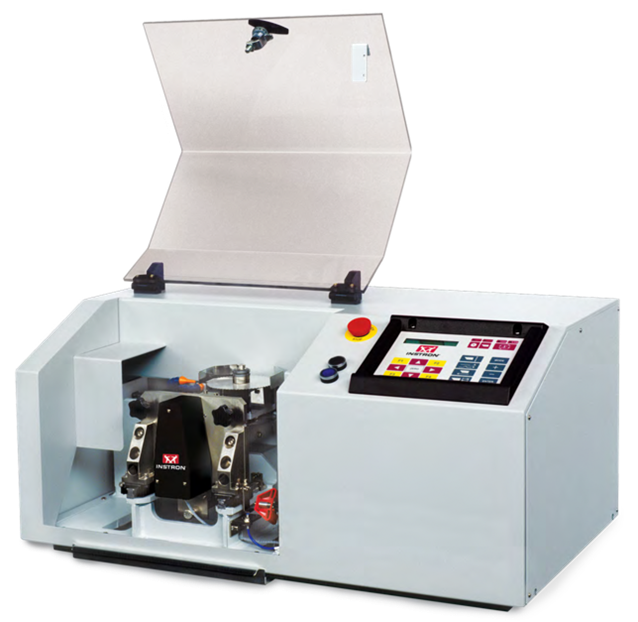

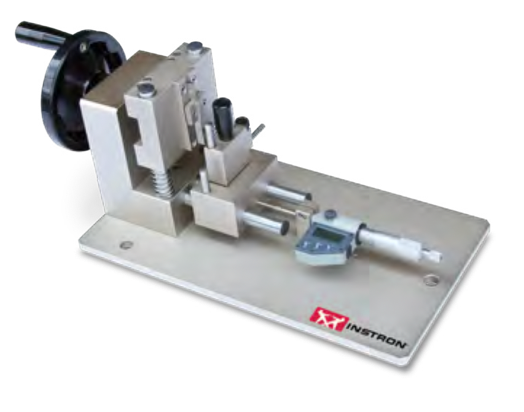

· машинки для нанесения надрезов на образцы,
· пневматическое устройство для спуска маятника (опционально может быть установлена на модель с ручным управлением),
· полностью замкнутое защитное ограждение опционально может быть установлена на модель с ручным управлением),
· стол для установки.
Чтобы подобрать оптимальную конфигурацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Настольный маятниковый копер Instron CEAST 9050 – это универсальное, надежное, точное и высокопроизводительное устройство, комфортное в эксплуатации и обслуживании.
Устройство может использоваться в тестировании как новых разрабатываемых материалов в научно-исследовательских лабораториях, так и для проверки качества готовых изделий на производстве.
