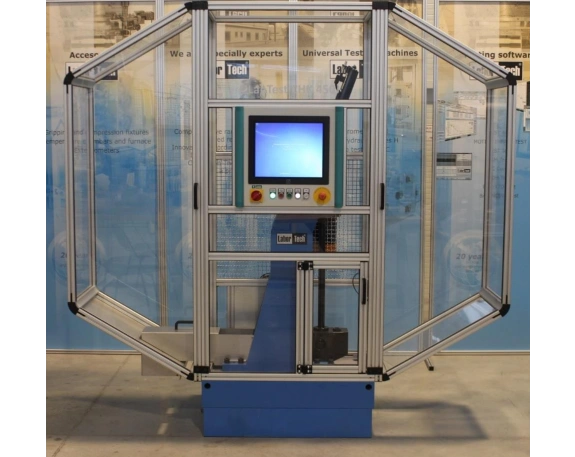

LABTEST CHK 750J – это маятниковый копер производства LABORTECH s.r.o., предназначенный для измерения энергии разрушения образцов из металлов при проведении механических испытаний на ударный изгиб (метод Шарпи/Изода), по Бруггеру и на ударную вязкость при растяжении с максимальной энергией удара 750 Дж.
Прибор соответствует стандартам:
ASTM E 23, EN ISO 148, EN ISO 14556, EN ISO 11343, BS 131-1, ГОСТ 9454-78.

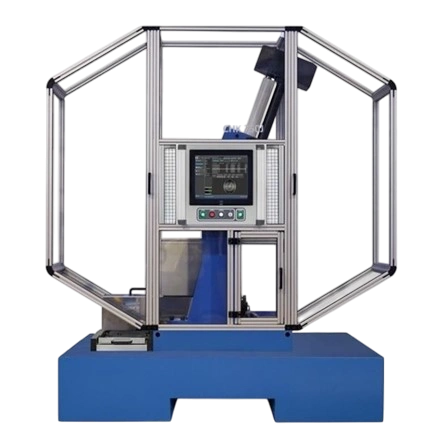

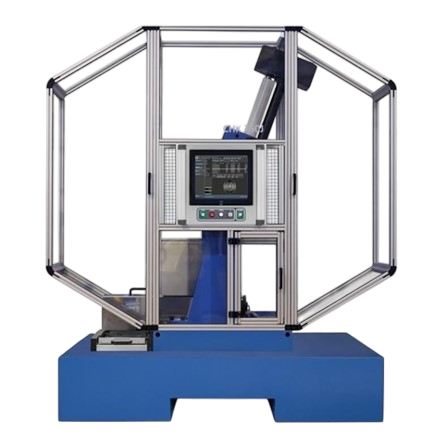

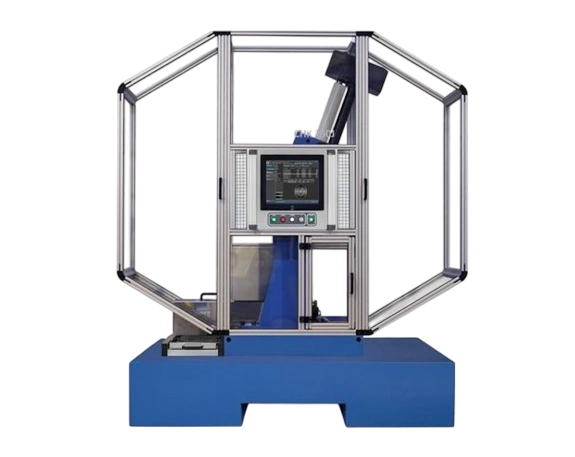

Маятниковый копер LABTEST CHK 750J представляет собой напольную модель размером (ШхВхГ) 2290х2079х961 мм и весом 1258 кг (без защитного ограждения и маятника).
Устройство совмещает в себе:
– вертикальную стойку, в верхней части которой с помощью шарикоподшипникового соединения закреплена ось подвеса маятника,
– жесткую плиту-основание с 4 отверстиями для выравнивания по уровню,
– съемный маятник с ударным приспособлением,
– датчик углового перемещения маятника (энкодер), расположенный на оси стойки,
– автоматическая система взведения и спуска мятника;
– магнитный маятниковый тормоз;
– приспособления для размещения образца при различных методах испытаний (зажим, опора, наковальня),
– центрирующее устройство,
– защитное ограждение с электронным контролем открывания двери,
– цифровой блок управления со встроенным в корпус копра ПК и сенсорным дисплеем.

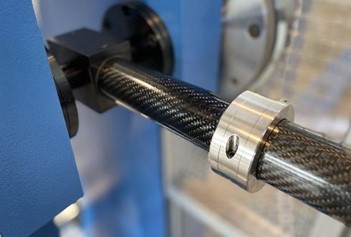

Для LABTEST CHK 750J доступны маятники с карбоновой штангой и энергией удара 150/300/450/600/750 Дж, при этом их рабочий диапазон составляет от 10% до 90% от номинальных характеристик, а максимальная скорость падения – 5,5 м/с.

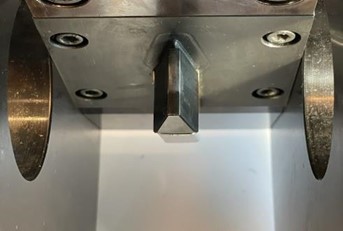

Для испытаний по различным стандартам на маятник устанавливаются специальные ударные приспособления: радиусом 2 и 8 мм, Шарпи, Изода, Бруггера и др.
Производитель не предусматривает дополнительные грузы для увеличения запаса потенциальной энергии маятника, поэтому для испытаний в разных диапазонах требуется их частая смена. Производитель LABORTECH s.r.o. максимально упростил и ускорил этот процесс: для замены маятника достаточно открутить 2 винта, а для замены ударного приспособления – всего 4, без использования специальных инструментов.
Кроме этого, каждый маятник и ударное приспособление снабжены чипами памяти, которые позволяют цифровой системе автоматически определить подключенные устройства и задать необходимые параметры испытания, что исключает фактор человеческой ошибки и также значительно повышает производительность копра.

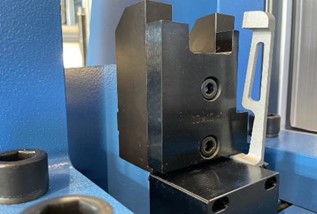

Для размещения образцов в зоне испытания применяются наковальни (опоры), особенностями которых являются:
● Эргономичная конструкция, при которой осколки образов не остаются в ударной зоне, что позволяет использовать такие опоры при серийных испытаниях и в роботизированных системах.
● Возможность задействовать несколько точек опоры для размещения образца, что позволяет использовать один аксессуар для различных стандартов и продляет срок его службы в 4 раза.
● Быстрая и легкая установка и замена опоры с помощью двух винтов без специальных инструментов.
Подъем и сброс маятника выполняются автоматически с помощью магнитного редуктора, серводвигатель которого вместе с блоком управления (контроллером) расположены в задней части копра.
Для идеального позиционирования образца в испытательном пространстве копра LABORTECH s. r. o. разработал 3 типа центрирующих приспособлений:
● Центральное — позволяет точно расположить образец в соответствии с U-образным или V-образным вырезом. После установки образца центральный упор снимается электромагнитным способом.
● Боковое – образец центрируется вдоль бокового края, после его установки боковой упор снимается электромагнитным способом.
● Плоскогубцы – сконструированы таким образом, что образец (даже если охлажден до -80 °C) точно захватывается центральным упором, а затем также точно и быстро помещается между опорами.

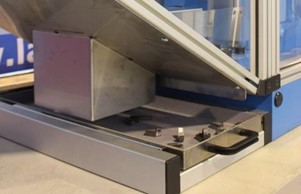

Маятниковый копер LABTEST CHK 750J оборудован выдвижным ящиком для осколков образцов и туннелем для сбора, конструкция которых обеспечивает автоматический сбор до 98 % всех отходов, что значительно сокращает время на очищение рабочего пространства копра.
Несущая рама LABTEST CHK 750J должна быть размещена на прочной выровненной по уровню базе, обеспечивающей превышение веса основания копра относительно энергии маятника минимум в 40 раз (по EN ISO 148-2).

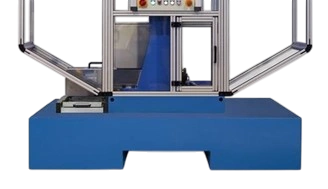

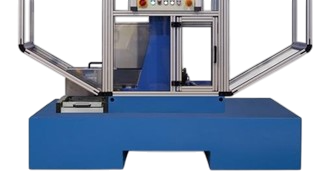

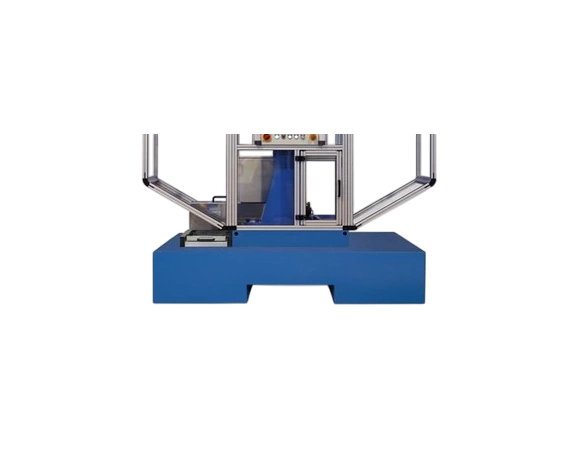

Компания LABORTECH s.r.o. разработала эргономичное устойчивое бетонное основание для копера весом 2650 кг. Заказчик может выбрать цвет и способ обработки поверхности основания.

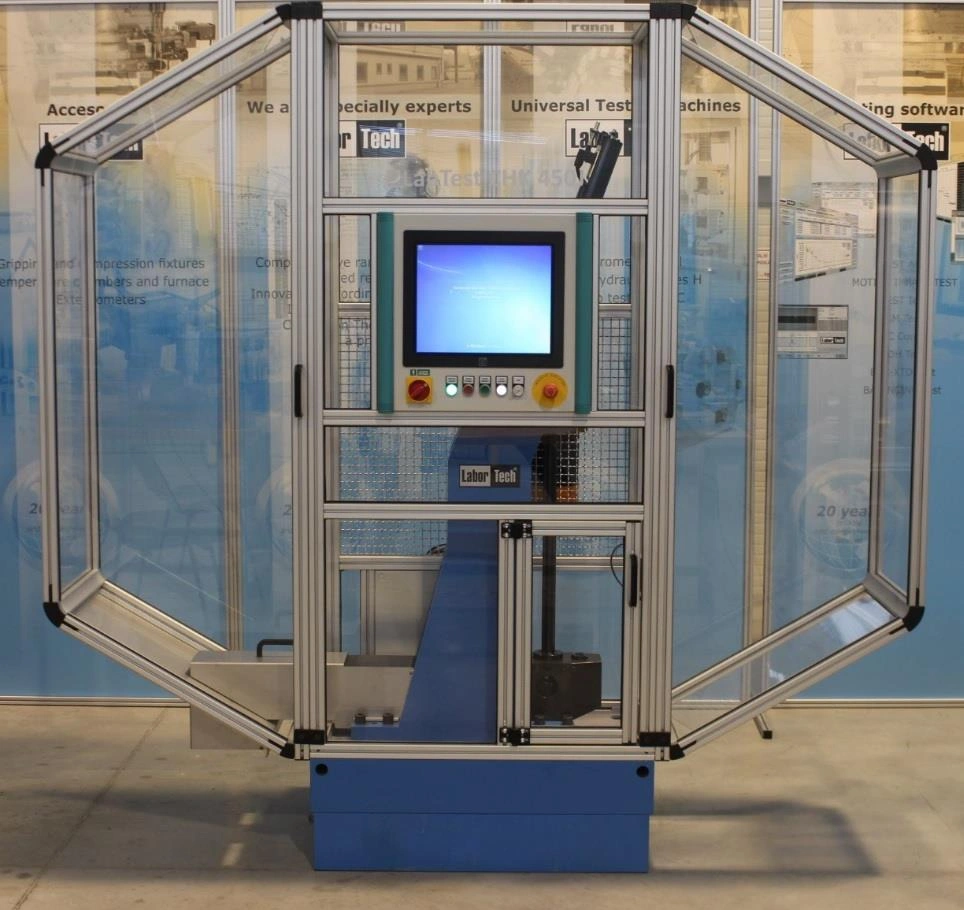

LABTEST CHK 750J в базовом комплекте поставляется с полностью замкнутым защитным ограждением весом 162 кг, оснащенным функцией остановки тестирования при открывании дверцы.
Принцип работы копера LABTEST CHK 750J:
- Испытываемый образец размещается и центрируется в копере с креплением по выбранному методу. При испытании по методу Шарпи на образец наносится v-образный или u-образный надрез в качестве места разрушения. Возможно предварительное выдерживание образца в температурной камере.
- Маятник переводится в поднятое положение, а затем спускается с тормоза и падает с высоты 1533 мм под действием собственной силы тяжести на образец с максимальной скоростью, отдавая ему часть энергии при соприкосновении, а затем продолжает качающееся движение.
- Энергия удара рассчитывается как разность исходной потенциальной энергии молота и потенциальной энергии в точке взлета после соприкосновения с образцом.
Исходная потенциальная энергия обусловлена моделью (массой, длиной) маятника и углом (высотой) его подъема. Потенциальная энергия после удара определяется массой маятника и углом (высотой) соприкосновения с образцом. Перемещение маятника измеряется с помощью инкрементального энкодера высокого разрешения (0,005°) с частотой вращения до 72 000 импульсов на оборот для точного измерения угла взвода маятника до удара и угол взлёта маятника после разрушения образца.
- При воздействии ударного устройства на образец может произойти его полное или частичное (трещины) разрушение. Если измеряется вязкость, проверяют, насколько деформировался образец перед разрушением.
- При соприкосновении головки маятника с поверхностью образца цифровой блок получает сигнал от энкодера, производит необходимые вычисления и отображает информацию на дисплее встроенного ПК.
Управление тестом, высокоточные измерения энергии с разрешением 0,0062 Дж и просмотр результатов осуществляется с помощью цифровой системы копера, состоящей из встроенного ПК, а также сенсорного ЖК-дисплея с клавиатурой (с ПО ImpactTest).
Мембранная клавиатура управления предназначена для: включения – подключения силовой части машины (привода), выключения – отключения силовой части, кнопки перехода в исходное или базовое положение.

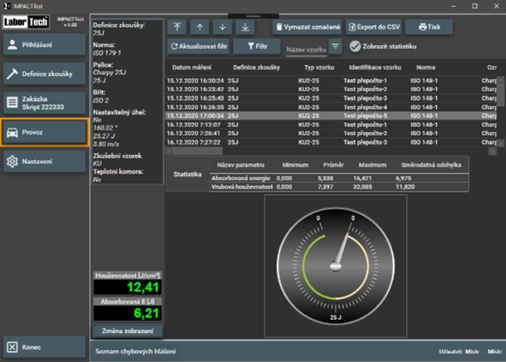

Специализированное ПО ImpactTest позволяет:
● автоматически распознавать установленный маятник с ударным приспособлением и применять соответствующие параметры теста;
● выполнять калибровку по весу и типу маятника, радиусу поворота, углу падения, потерям на трение и собственную вибрацию, по выбранным ударным приспособлениям и опорам и т. д.;
● вводить все начальные параметры испытаний;
● управлять движением маятникового привода;
● сохранять настройки испытания;
● отображать полученные результаты в цифровом или аналоговом формате (в виде шкалы на дисплее);
● выполнять индикацию отдельных процессов;
● обрабатывать полученные результаты, формировать отчеты, графики, таблицы, хранить и передавать данные, выводить на печать;
● формировать базу данных из результатов тестов с возможностью поиска и фильтрации по дате, методу и т. д.;

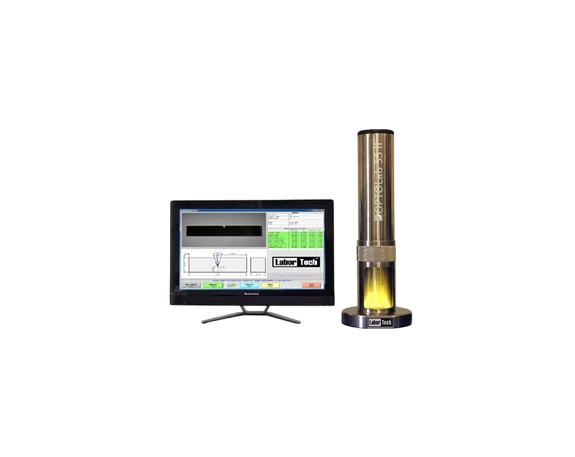

- импортировать данные из устройства оптического измерения образцов перед их проверкой (OPTOLab 55 II).
Цифровой блок оборудован портами Ethernet и USB для подключения внешнего ПК и других устройств.
Электропитание LABTEST CHK 750J реализовано от однофазной сети напряжением 200–240 В и частотой 50/60 Гц. Максимальная потребляемая мощность прибора составляет 550 В•А.
LABTEST CHK 750J может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 90% без образования конденсата.
Преимущества использования маятникового копера LABTEST CHK 750J
– Точность и повторимость испытаний обеспечиваются следующими особенностями копера:
● Конструкция аксессуаров и рабочего пространства позволяет максимально точно провести механическое позиционирование образца, что крайне важно для воспроизводимости испытаний.
● Массивная плита-основание с опорами поглощает собственные вибрации копера.
● Маятники копера обеспечивают высокую жесткость в направлении удара и большую концентрацию массы в точке удара, что в свою очередь делает тесты высокоточными и воспроизводимыми.
● Карбоновые штанги маятников очень прочные и при этом обладают пониженными собственными вибрациями.
– Универсальность копера обеспечивается возможностью проводить тесты по широкому ряду мировых стандартов и ГОСТ.
– Высокая производительность контроля достигается за счет:
● эргономичного пользовательского интерфейса, расположенного по центру копера, который позволяет легко и быстро вводить настройки испытания, управлять его ходом, а также считывать результаты с большого четкого дисплея;
● приводного механизма взведения и спуска маятника с низким уровнем шума, плавной регулировкой скорости и быстрым автоматическим возвратом в исходное положение;
● системы распознавания установленных маятников и ударных приспособлений, которая быстро и без ошибок устанавливает их параметры для выполнения тестов;
● быстрой и легкой замены маятников и других аксессуаров для разных испытаний;
● высокопроизводительного ПО для настройки оборудования, исследований, а также для обработки результатов;
● возможности опционального оборудования автоматизированными системами подачи образцов;
● систем центрирования образцов;
● туннеля и поддона для сбора отходов в основании копера.
Процесс запуска и разрушения пробы для LABTEST CHK 750J занимает всего 5 секунд после закрытия дверцы защитного ограждения.
– Система безопасности копера соответствует стандартам EN ISO 13849-1, EN ISO 12100 и EN ISO 14120:
● Реализована блокировка работы копера при открывании дверцы защитного ограждения.
● Запускается непрерывная проверка безопасности при работе маятника с момента нажатия кнопки запуска испытания или в течение после 0,5 секунд после закрытия дверцы.
– Модульная конструкция и широкий набор аксессуаров позволяют подобрать модификацию копера, оптимально отвечающую задачам пользователя:
● различные приспособления для каждого вида испытаний (опоры, наковальни, переходные пластины, молоты, зажимы, хомуты и прочее),
● сменные маятники с различной ударной силой,

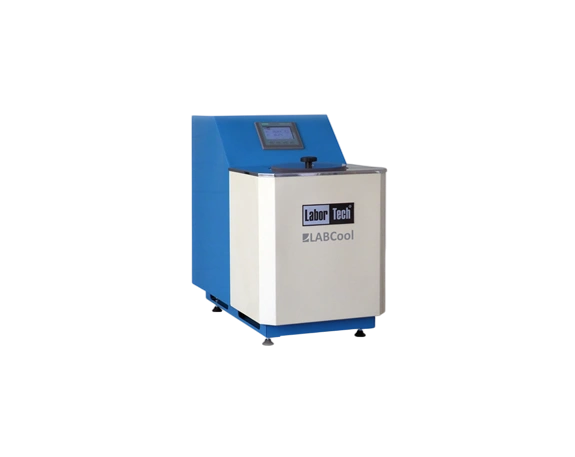

● температурный бокс для охлаждения образцов,
● оптическая система проверки размеров образцов,

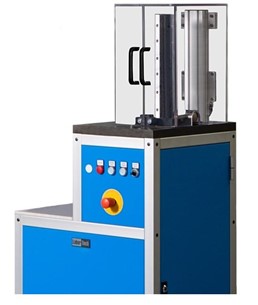

● станок для нанесения насечек на образцы,
● автоматизированные системы проведения тестов (роботы).
Кроме этого, к базовой модели копера LABTEST CHK 750J можно добавить инструментальный модуль (I) и модуль регулировки угла подъема маятника (A).
ПО ImpactTest также имеет блочную архитектуру и при подключении к базовой модели LABTEST CHK 750J дополнительного оборудования его можно расширить пакетами функций:
● для инструментальных исследований с возможностью расширения диапазона измерений до 8 датчиков,
● для регулирования угла подъема маятника,
● для интеграции в роботизированные испытательные комплексы BLUE RUNNER, YELLOW RUNNER,
● для подключения температурной камеры,
● для подключения оптической системы проверки размеров образцов.
Чтобы подобрать оптимальную конфигурацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
LABTEST CHK 750J – это универсальное, надежное, точное и высокопроизводительное устройство, комфортное в эксплуатации и обслуживании.
LABTEST CHK 750J может использоваться в тестировании как новых разрабатываемых материалов в научно-исследовательских лабораториях, так и для проверки качества готовых изделий на производстве.
